05SS121 热水机组选用与安装

热水机组选用与安装

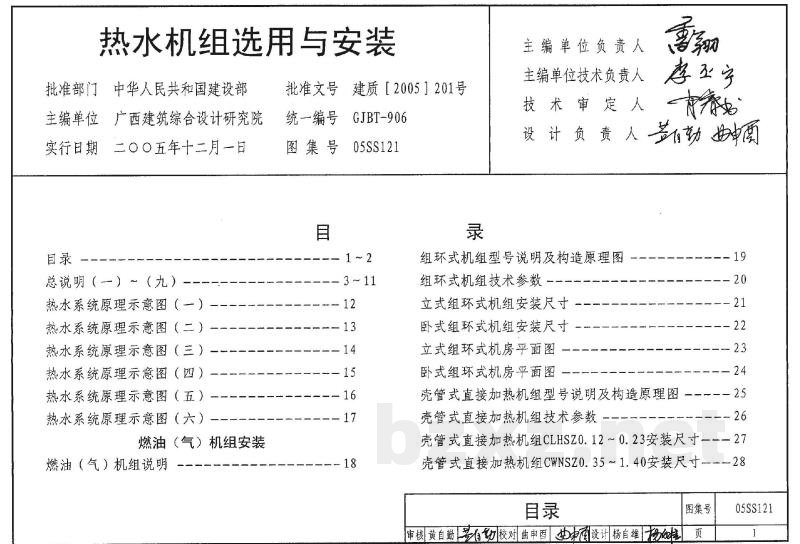

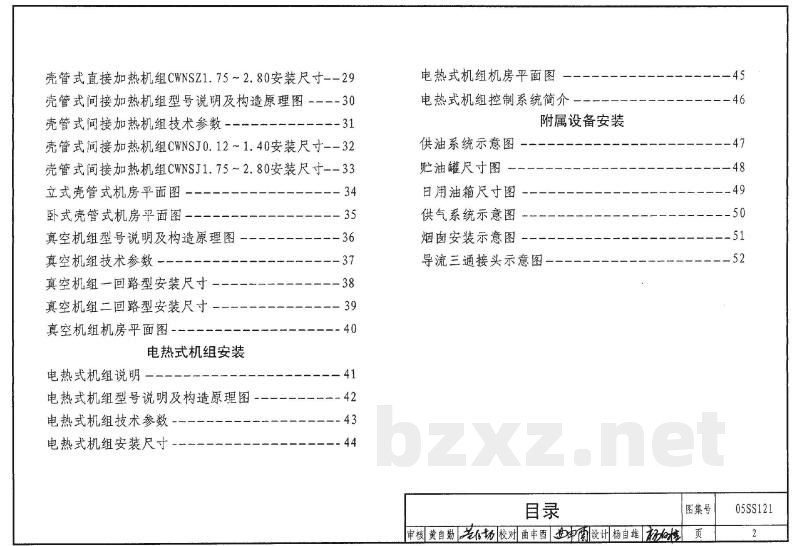

目录

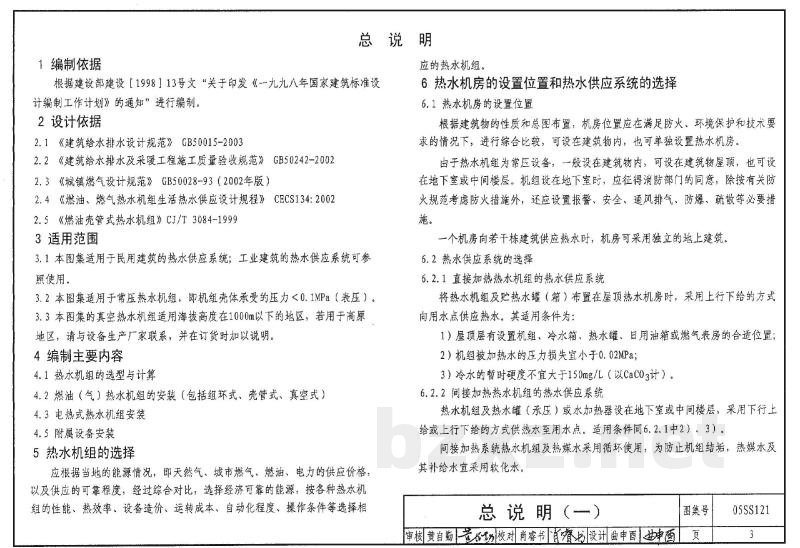

总 说 明

1 编制依据

根据建设部建设〔1998〕13号文“关于印发《一九九八年国家建筑标准设计编制工作计划》的通知”进行编制。

2 设计依据

1. 2.1 《建筑给水排水设计规范》 GB50015-2003
2. 2.2 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
3. 2.3 《城镇燃气设计规范》 GB50028-93（2002年版）
4. 2.4 《燃油、燃气热水机组生活热水供应设计规程》 CECS134: 2002
5. 2.5 《燃油壳管式热水机组》 CJ/T 3084-1999

3 适用范围

1. 3.1 本图集适用于民用建筑的热水供应系统，工业建筑的热水供应系统可参照使用。
2. 3.2 本图集适用于常压热水机组，即机组壳体承受的压力<0.1MPa（表压）。
3. 3.3 本图集的真空热水机组适用海拔高度在1000m以下的地区，若用于高原地区，请与设备生产厂家联系，并在订货时加以说明。

4 编制主要内容

1. 4.1 热水机组的选型与计算
2. 4.2 燃油（气）热水机组的安装（包括组环式、壳管式、真空式）
3. 4.3 电热水器安装
4. 4.5 附属设备安装

5 热水机组的选择

应根据当地的能源情况，即天然气、城市煤气、燃油、电力的供应价格，以及供应的可靠程度，经过综合对比，选择经济可靠的能源。按各种热水机组的性能、热效率、设备造价、运转成本、自动化程度、操作条件等选择相应的热水机组。

6 热水机房的设置位置和热水供应系统的选择

1. 6.1 热水机房的设置位置
2. 根据建筑物的性质和总图布置，机房位置应在满足防火、环境保护和技术要求的情况下，进行综合比较，可设在建筑物内，也可单独设置热水机房。
3. 由于热水机组为常压设备，一般设在建筑物内，可设在建筑物屋顶，也可设在地下室或中间楼层。机组设在地下室时，应征得消防部门的同意，除按有关防火规范考虑防火措施外，还应设置报警、安全、通风排气、防爆、疏散等必要措施。
4. 一个机房向若干栋建筑供应热水时，机房可采用独立的地上建筑。
5. 6.2 热水供应系统的选择
1. 6.2.1 直接加热热水机组的热水供应系统
2. 将热水机组及贮热水罐（箱）布置在屋顶热水机房时，采用上行下给的方式向用水点供给热水。其适用条件为：
1. 屋顶层有设置机组、冷水箱、热水罐、日用油箱或燃气表房的合适位置；
2. 机组被加热水的压力损失宜小于0.02MPa；
3. 冷水的暂时硬度不宜大于150mg/L（以CaCO₃计）。
3. 6.2.2 间接加热热水机组的热水供应系统
4. 热水机组及热水罐（承压）或水加热器设在地下室或中间楼层，采用下行上给或上行下给的方式供热水至用水点。适用条件同6.2.1中2）、3）。

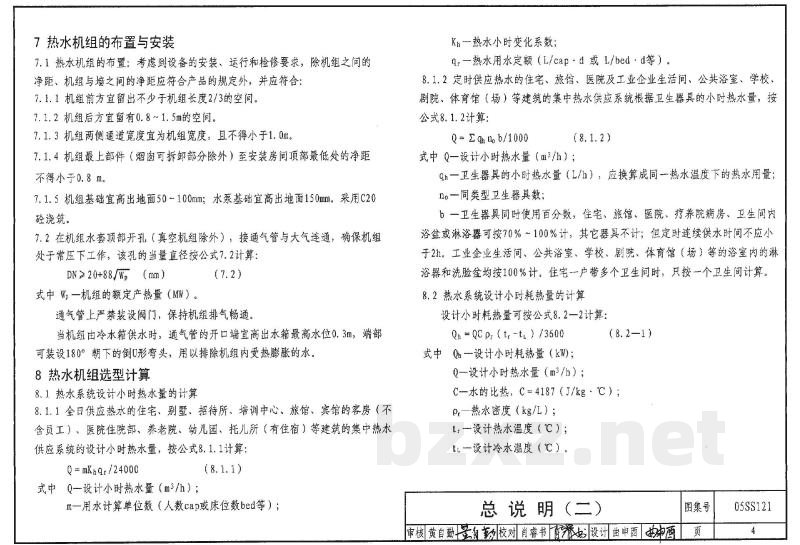

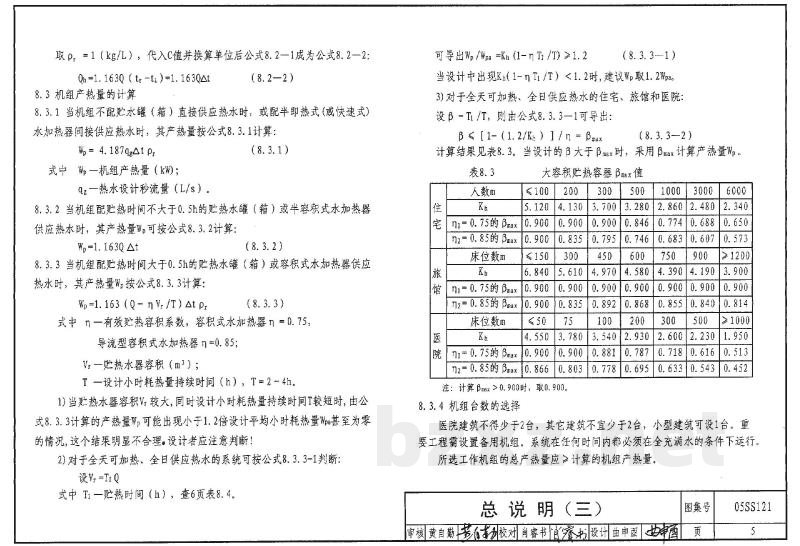

5. 间接加热系统热水机组及热媒水采用循环使用，为防止机组结垢，热媒水及其补给水宜采用软化水。
