05S108 倒流防止器安装

1、 编制背景： 《建筑给水排水设计规范》GB50015-2003中第3.2.5条（强制性条文）要求在给水系统中设置倒流防止器，目的是避免倒流引起上游管网污染。这项要求是首次提出，因此很多技术人员对产品构造及工作原理不熟悉；对产品水头损失的大小有争议；对产品安装要求不了解。为了更好地执行规范，5家生产企业共同编制了本图集。2、 适用范围及编制内容： 2.1 本图集适用于民用建筑及一般工业建筑生活给水系统倒流防止器的安装。 2.2 倒流防止器构造及工作原理。 2.3 DN15~DN400，介质温度≤80℃、公称压力≤1.6MPa带水表（或不带水表）倒流防止器阀组的室内、外安装详图。 2.4 参编企业的产品外形尺寸及实测水头损失曲线。 3、 技术要点： 3.1 倒流防止器的水头损失h通常在0.05~0.10MPa (对应流速V=0.6~2.5m/s)。 3.2 安装时排水口不得被水淹没，否则倒流防止器可能为二次污染源。因此本图集只推荐了地面上的安装方式。4、 使用方法 4.1 设计和施工人员了解产品结构、工作原理、技术参数和技术要求。 4.2 设计文件中可直接引用，施工单位按本图集要求施工和调试。 4.3 当倒流防止器产品不同或附件设置不同时，设计人员可参考本图集设计；施工人员可参考本图集的要求施工和调试。

倒流防止器安装图集

【基本信息】
批准部门：中华人民共和国建设部
主编单位：机械工业第一设计研究院
实行日期：2005年3月
图集号：GJBT-804

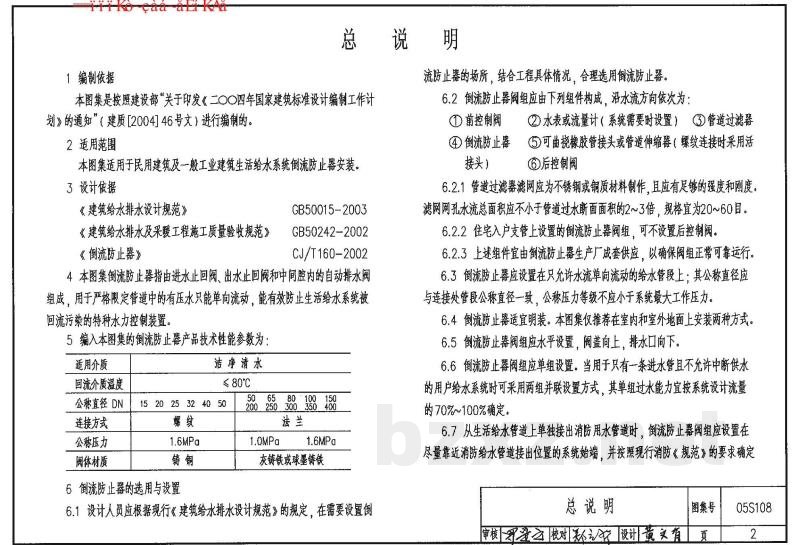

【总说明】
1 编制依据
本图集是按照建设部《关于印发〈2004年国家建筑标准设计编制工作计划〉的通知》（建质[2004]46号文）进行编制的。

2 适用范围
本图集适用于民用建筑及一般工业建筑生活给水系统倒流防止器的安装。

3 设计依据
- 《建筑给水排水设计规范》 GB50015-2003
- 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
- 《倒流防止器》 CJ/T160-2002

4 倒流防止器定义
倒流防止器是由进水止回阀、出水止回阀和中间腔内的自动排水阀组成，用于严格限定管道中的有压水只能单向流动的特种水力控制装置，能有效防止生活给水系统被回流污染。

5 技术性能参数
（1）螺纹连接型：
适用介质：洁净清水
介质温度：≤80℃
公称压力：1.6MPa
公称直径：DN15, DN20, DN25, DN32, DN40, DN50
阀体材质：铸铜

（2）法兰连接型：
适用介质：洁净清水
介质温度：≤80℃
公称压力：1.0MPa 或 1.6MPa
公称直径：DN15, DN20, DN25, DN32, DN40, DN50
阀体材质：灰铸铁或球墨铸铁

6 倒流防止器的选用与设置
6.1 设计人员应根据现行《建筑给水排水设计规范》的规定，结合工程具体情况，合理选用倒流防止器。
6.2 倒流防止器阀组应由下列组件构成，沿水流方向依次为：①前控制阀 $\rightarrow$ ②水表或流量计（系统需要时设置） $\rightarrow$ ③管道过滤器 $\rightarrow$ ④倒流防止器 $\rightarrow$ ⑤（可曲挠橡胶管接头或管道伸缩器，螺纹连接时采用活接头） $\rightarrow$ ⑥后控制阀。
6.2.1 管道过滤器滤网应为不锈钢或铜质材料制作，且应有足够的强度和刚度；滤网网孔水流总面积应不小于管道过水断面面积的2～3倍，规格宜为20~60目。
6.2.2 住宅入户支管上设置的倒流防止器阀组，可不设置后控制阀。
6.2.3 上述组件宜由倒流防止器生产厂成套供应，以确保阀组正常可靠运行。
6.3 倒流防止器应设置在只允许水流单向流动的给水管段上；其公称直径应与连接处管段公称直径一致，公称压力等级不应小于系统最大工作压力。
6.4 倒流防止器适宜明装。本图集推荐在室内和室外地面上安装两种方式。
6.5 倒流防止器阀组应水平设置，阀盖向上，排水口向下。
6.6 倒流防止器阀组应单组设置。当用于只有一条进水管且不允许中断供水的用户给水系统时，可采用两组并联设置方式，其单组过水能力宜按系统设计流量的70%~100%确定。
6.7 当从生活给水管道上单独接出消防用水管道时，倒流防止器阀组应设置在尽量靠近消防给水管道接出位置的系统始端，并按照现行消防规范的要求确定该阀组是否配置管道过滤器。

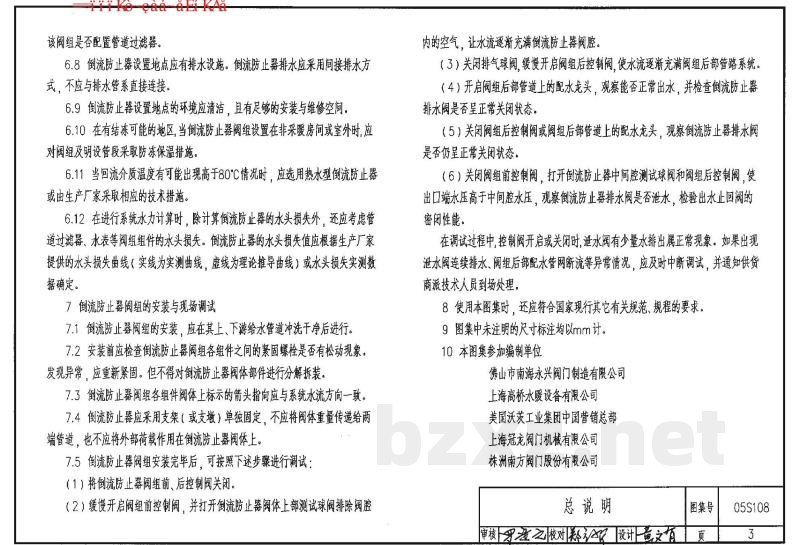

6.8 倒流防止器设置地点应有排水设施。倒流防止器排水应采用间接排水方式，不应与排水管系直接连接。
6.9 倒流防止器设置地点的环境应清洁，且有足够的安装与维修空间。
6.10 在有结冻可能的地区，当倒流防止器阀组设置在非采暖房间或室外时，应对阀组及明设管段采取防冻保温措施。
6.11 当回流介质温度有可能高于80℃时，应选用热水型倒流防止器或采取相应的技术措施。
6.12 在进行系统水力计算时，除计算倒流防止器的水头损失外，还应考虑管道过滤器、水表等阀组组件的水头损失。倒流防止器的水头损失值应根据生产厂家提供的水头损失曲线或实测数据确定。

7 倒流防止器阀组的安装与现场调试
7.1 倒流防止器阀组的安装，应在其上、下游给水管道冲洗干净后进行。
7.2 安装前应检查阀组各组件之间的紧固螺栓是否有松动现象，发现异常应重新紧固，但不得对倒流防止器阀体部件进行分解拆装。
7.3 阀组各组件阀体上标示的箭头指向应与系统水流方向一致。
7.4 倒流防止器应采用支架（或支墩）单独固定，不应将阀体重量传递给两端管道，也不应将外部荷载作用在阀体上。
7.5 调试步骤：
（1）将阀组前、后控制阀关闭；
（2）缓慢开启前控制阀，并打开测试球阀排除阀腔内的空气，让水流逐渐充满阀腔；
（3）关闭排气球阀，缓慢开启后控制阀，使水流逐渐充满阀组后部管路系统；
（4）开启阀组后部配水龙头，观察是否能正常出水，并检查排水阀是否处于正常关闭状态；
（5）关闭后部控制阀或配水龙头，观察排水阀是否仍呈正常关闭状态；
（6）关闭前控制阀，打开中间腔测试球阀和后控制阀，使出口端水压高于中间腔水压，观察排水阀是否泄水，检验出水止回阀的密闭性能。
调试过程中，若出现泄水阀连续排水、阀组后部管道断流等异常情况，应及时中断调试并通知供货商处理。

8 其他
8.1 使用本图集时，还应符合国家现行其它有关规范、规程的要求。
8.2 图集中未注明的尺寸标注均以mm计。

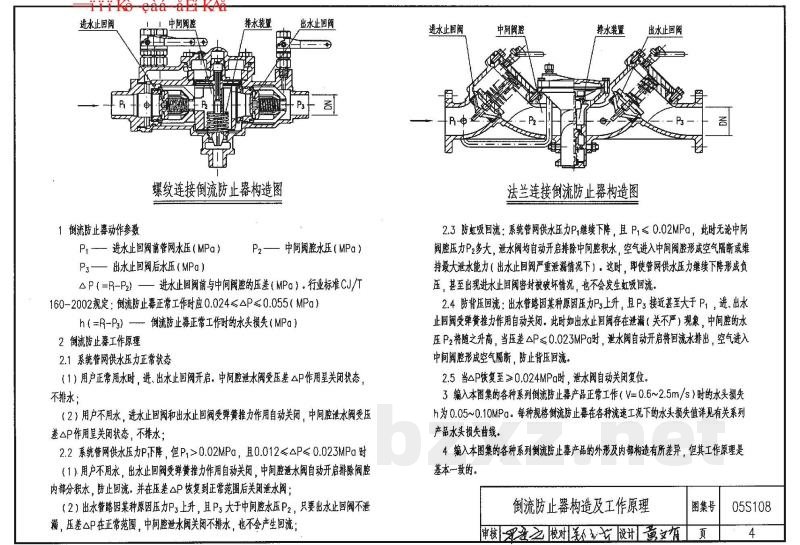

【倒流防止器构造及工作原理】
2 倒流防止器工作原理
2.1 系统管网供水压力正常状态：
（1）用户正常用水时，进、出水止回阀开启。中间腔泄水阀受压差 $\Delta P$ 作用呈关闭状态，不排水；
（2）用户不用水时，进、出水止回阀受弹簧推力作用自动关闭，中间腔泄水阀受压差 $\Delta P$ 作用呈关闭状态，不排水。
2.2 系统管网供水压力 $P_1$ 下降，但 $P_1 > 0.02 ext{MPa}$，且 $0.012 \le P_1 \le 0.023\text{MPa}$ 时：
（1）用户不用水时，出水止回阀受弹簧推力作用自动关闭。中间腔泄水阀自动开启排除阀腔内部分积水，防止回流，并在压差 $\Delta P$ 恢复到正常范围后关闭；
（2）若出水管路压力 $P_3$ 上升且 $P_3 > P_2$，只要出水止回阀不泄漏，压差 $\Delta P$ 在正常范围内，泄水阀将保持关闭，不会产生回流。
2.3 防虹吸回流：当管网供水压力 $P_1 \le 0.02\text{MPa}$ 时，无论中间阀腔压力 $P_2$ 多大，泄水阀均自动开启排除中间腔积水，空气进入中间阀腔形成空气隔断，即使进水止回阀密封失效，也不会发生虹吸回流。
2.4 防背压回流：当出水管路压力 $P_3$ 上升且 $P_3$ 接近甚至大于 $P_1$ 时，若出水止回阀存在泄漏，中间腔水压 $P_2$ 将升高，当压差 $\Delta P \le 0.023\text{MPa}$ 时，泄水阀自动开启将回流水排出，防止背压回流。
2.5 当压差 $\Delta P$ 恢复至 $\ge 0.024\text{MPa}_g$ 时，泄水阀自动关闭复位。
3 水头损失
编入本图集的各种系列倒流防止器产品正常工作（流速 $V=0.6\sim2.5\text{m/s}$）时的水头损失 $h$ 为 $0.05\sim0.10\text{MPa}$。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

05S108：倒流防止器安装

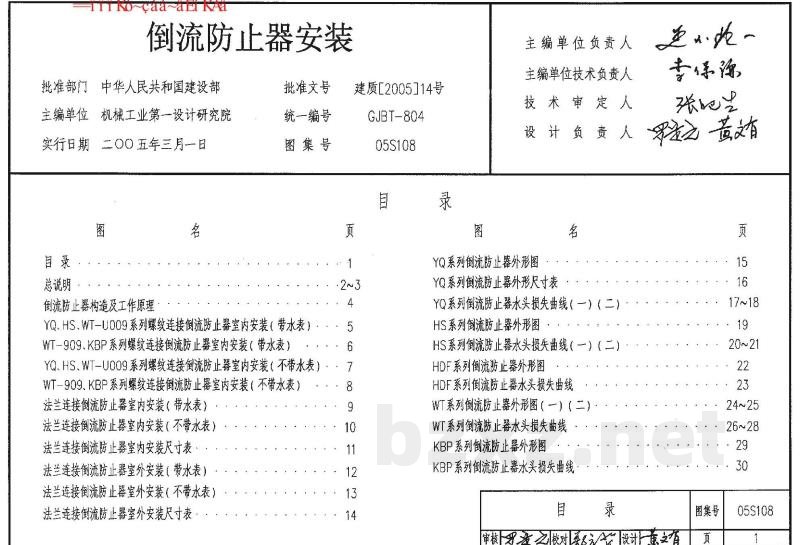

目录
总说明
倒流防止器构造及工作原理

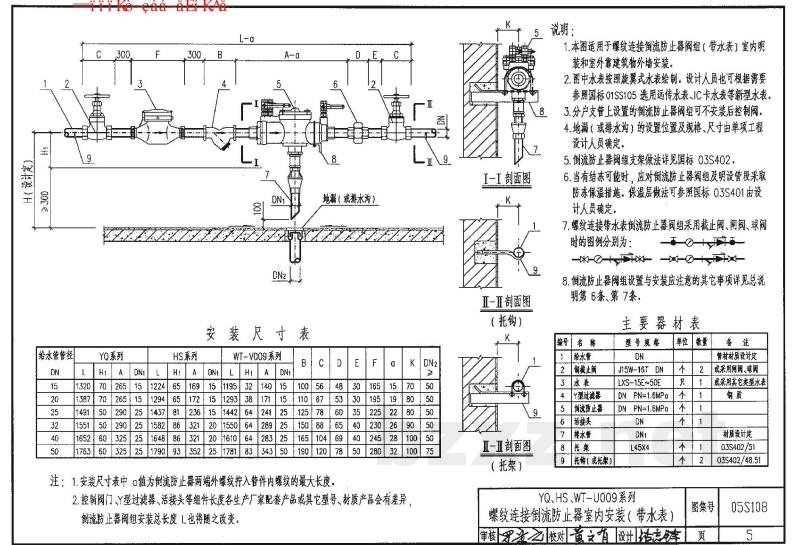

YQ、HS、WT-U009系列螺纹连接倒流防止器室内安装（带水表）
WT-909、KBP系列螺纹连接倒流防止器室内安装（带水表）
YQ、HS、WT-U009系列螺纹连接倒流防止器室内安装（不带水表）
WT-909、KBP系列螺纹连接倒流防止器室内安装（不带水表）
法兰连接倒流防止器室内安装（带水表）
法兰连接倒流防止器室内安装（不带水表）
法兰连接倒流防止器室内安装尺寸表
法兰连接倒流防止器室外安装（带水表）
法兰连接倒流防止器室外安装（不带水表）
法兰连接倒流防止器室外安装尺寸表
YQ系列倒流防止器外形图
YQ系列倒流防止器外形尺寸表
YQ系列倒流防止器水头损失曲线（一）（二）
HS系列倒流防止器外形图
HS系列倒流防止器水头损失曲线（一）（二）
HDF系列倒流防止器外形图
HDF系列倒流防止器水头损失曲线
WT系列倒流防止器外形图（一）（二）
WT系列倒流防止器水头损失曲线
KBP系列倒流防止器外形图
KBP系列倒流防止器水头损失曲线
