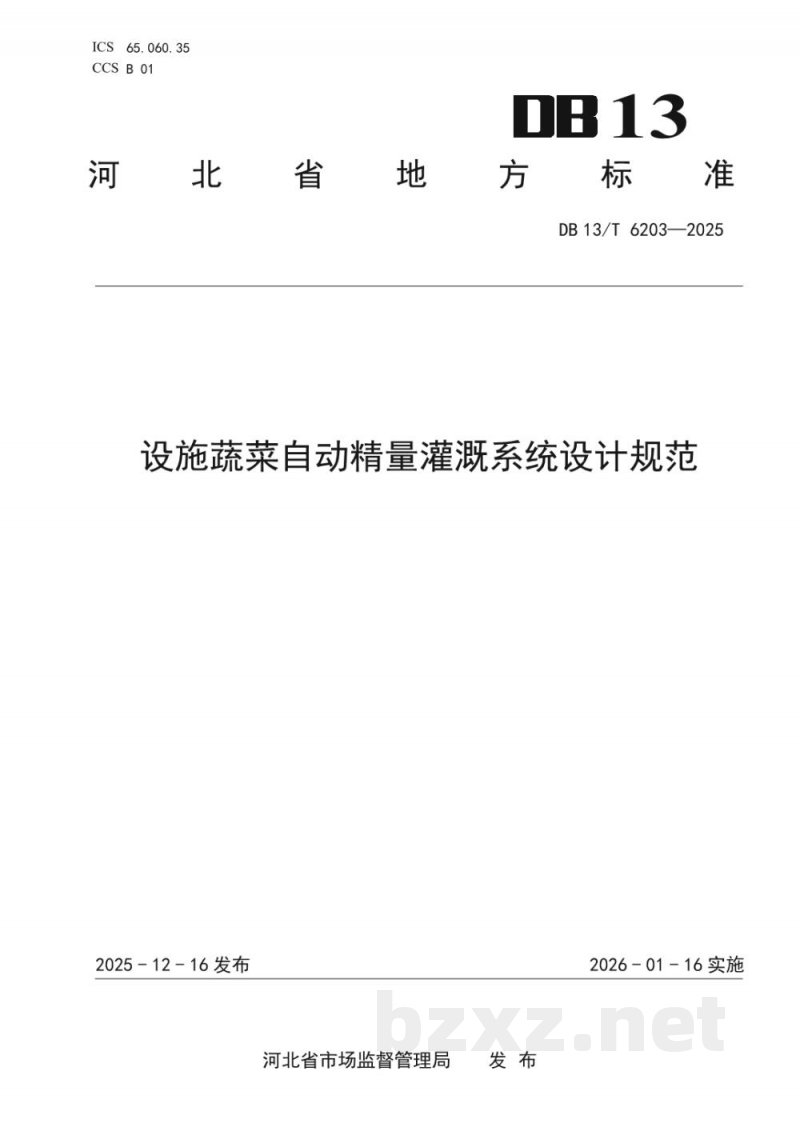

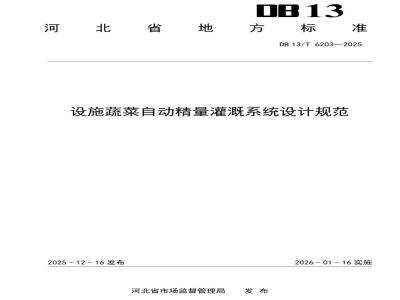

DB13/T 6203—2025
设施蔬菜自动精量灌溉系统设计规范
发布日期：2025-12-16
实施日期：2026-01-16
发布单位：河北省市场监督管理局

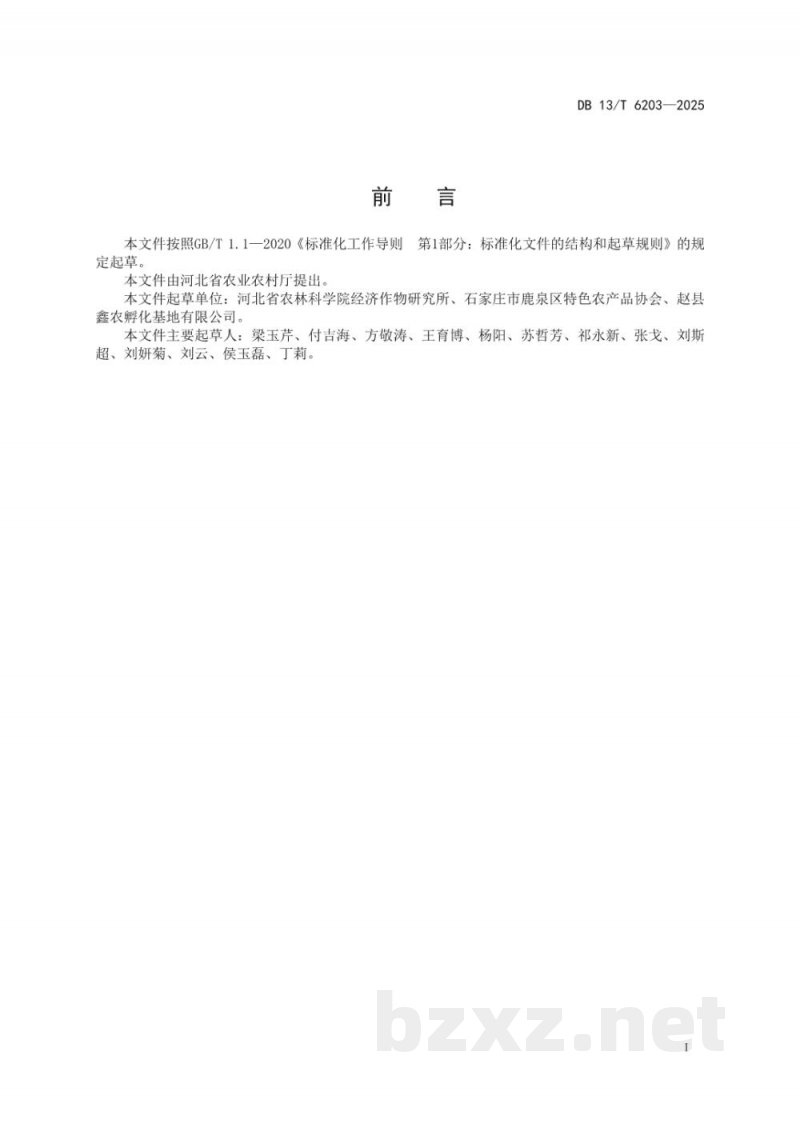

前言
DB13/T 6203—2025
本文件按照 GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河北省农业农村厅提出。本文件起草单位：河北省农林科学院经济作物研究所、石家庄市鹿泉区特色农产品协会、赵县鑫农孵化基地有限公司。
本文件主要起草人：梁玉芹、付吉海、方敬涛、王育博、杨阳、苏哲芳、祁新新、张戈、刘斯超、刘妍菊、刘云、侯玉磊、丁莉。

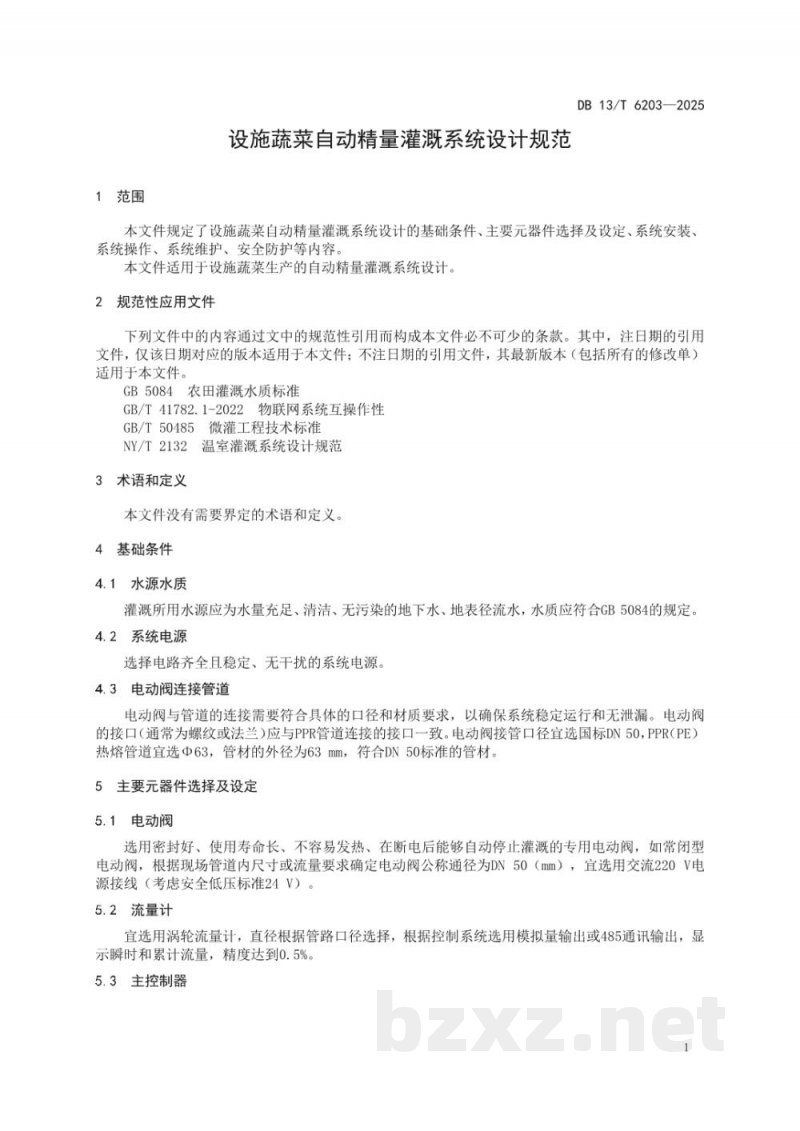

1 范围
本文件规定了设施蔬菜自动精量灌溉系统设计的基础条件、主要元器件选择及设定、系统安装、系统操作、系统维护、安全防护等内容。本文件适用于设施蔬菜生产的自动精量灌溉系统设计。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5084 农田灌溉水质标准
GB/T 41782.1-2022 物联网系统互操作性
GB/T 50485 微灌工程技术标准
NY/T 2132 温室灌溉系统设计规范

3 术语和定义
本文件没有需要界定的术语和定义。

4 基础条件
4.1 水源水质
灌溉所用水源应为水量充足、清洁、无污染的地下水、地表径流水，水质应符合 GB 5084 的规定。
4.2 系统电源
选择电路齐全且稳定、无干扰的系统电源。
4.3 电动阀连接管道
电动阀与管道的连接需要符合具体的口径和材质要求，以确保系统稳定运行和无泄漏。电动阀的接口（通常为螺纹或法兰）应与 PPR 管道连接的接口一致。电动阀接管口径宜选国标 DN50，PPR（PE）热熔管道宜选 Φ63，管材的外径为 63mm，符合 DN50 标准的管材。

5 主要元器件选择及设定
5.1 电动阀
选用密封好、使用寿命长、不容易发热、在断电后能够自动停止灌溉的专用电动阀，如常闭型电动阀。根据现场管道内尺寸或流量要求确定电动阀公称通径为 DN50 (mm)，宜选用交流 220V 电源接线（考虑安全低压标准 24V）。
5.2 流量计
宜选用涡轮流量计，直径根据管路口径选择，根据控制系统选用模拟量输出或 485 通讯输出，显示瞬时和累计流量，精度达到 0.5%。
5.3 主控制器
