ICS 97. 040. 20

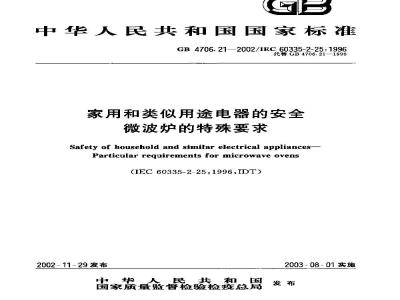

中华人民共和国国家标准
GB4706.21—2002/IEC60335-2-25:1996代替GB4706.21-1996
家用和类似用途电器的安全
微波炉的特殊要求
Safety of household and similar electrical appliances-Particular reguirements for microwave ovens(IEC 60335-2-25:1996,IDT)
2002-11-29发布
中华人民共和国
国家质量监督检验检疫总局
2003-08-01实施
GB4706的本部分的全部技术内容为强制性。GB47D6.21—2002/IEC60335-2-25:1996本部分为家用和类似用途微波炉的安全特殊要求，并应与GB4706.1一1998家用和类似用途电器的安全第一部分：通用要求》配合使用。本部分通过增补或修改GB4706.1而形成，GB4706.1中具体条文末在本部分中提及的，表示GB4706.1的相应条文适用于本部分，本部分中写明“代替\的部分，则以本部分的条文为主；本部分中写明\增加\的部分，表示除要符合GB4706.1相应条文外，还必须符合本部分所增加的条文。
本部分等采用IEC60335-2-25：1996《家用和类似用途电器的安全第2部分：微波炉的特殊要求》（英文版），包括其修正案IEC60335-2-25—Amd1:1999-09。本部分代替GB4706.21一1996家用和类似用途电器的安全微波炉的特殊要求》。为便于使用，本部分做了下列编辑性够改：a）“第1部分\一词改为\GB4706.1\；b）在数据表示中用小数点，”代替IEC60335-2-25：1996原文中作为小数点表示的逗号“，”。本部分与GB4706.21一1996家用和类似用途电器的安全微波炉的特殊要求》相比主要变化如下：
a）本部分应与GB4706.1-1998配合使用，而GB4706.21—1996是与CB4706.1—92配合使用。
b）本部分第1章对器具的额定电压规定为应不超过250V，而GB1706.21—1996无此规定。c）本部分第1章对不适用范围进行修改，增加了“商业用微波炉”。d）本部分第2章增加定义“额定微波输出功率”，删去“组合型微波炉”，“着色功能”、“蒸汽功能”等7个定义(在附录BB中给出)。
e）本部分第6章明确规定微波炉应为I类或类，而GB4706.21一1996在此条中无此规定，仪在22.1中规定微波炉应为I类电器结构。F）本部分第7章对使用说明书应包含的内容比GB4706.211996要求的更细。g）本部分第10章增加了“微波炉输出功率对额定微波输出功率的偏差应不超过15%\的要求。h）本部分11.7,删去对组合型微波炉的试验要求(在附录BB中给出）。i）本部分第13章完全按GB4706.1—1998第13章的要求，所规定的泄漏电流与GB4706.21-1996有不同，
j）本部分15.101对可拆卸和不可拆卸的温度传感探头的试验坏境分别规定，而GB4706.21-1996则无明确规定。
k）本部分第16章对GB4706-21—1996的该章作如下收：①删去16.101,相关内容改在29.1;②保留16.102，形成本部分的16.101。1）本部分第18章对GB4706.21一1996的该章作如下修改：①删去18.101，
②修改18.102.形成本部分的第18章。m）本部分第19章对GB4706.21-1996的该章作如下修改：①删去19.102(对着色功能、组合型微波炉的要求）,在附录BB中给出要求。GB 4706.21—2002/IEC 60335-2-25:1996②删去19.104（对磁控管或主电路故障模拟试验）。n）本部分第20章对稳定性试验中重物质量的要求进行了改。0）本部分第24章对GB4706.21—1996的该章作如下修改：①增加对联锁装置的耐磨摄要求；②明确规定熔断器的额定电流值。P）本部分第29章规定对GB4706.211996的该章作如下修改：①把29.1中的电压有效值超过250V（峰值354V）改为\电压有效值超过480V（峰值680V3
②表中数值有变化。www.bzxz.net
q）本部分第32章对GB4706.21-1996的该章作如下修改：去32.101～32-104。I）本部分附录AA，增加对硼硅玻容器高度的要求。s）本部分增加附录BB(规范性附录）：对组合型微被炉的要求。对GB4706.1增如的条款和图表从101开始编号。本部分的附录AA、附录BB为规范性附录。本部分由中国轻工业联合会提出。本部分由全国家用电器标准化技术委员会归口。本部分起草单位：广州电器科学研究院、中国家用电器研究院、广东格兰仕企业（集团）公司、青岛海尔微波制品有限公司、顺德市美的微波炉制造有限公司、广州日用电器检测所。本部分主要起草人：徐艳容、张亚晨、卢甘硕、李祥宏、刘迎九、左明芳。本部分首次发布于1988年，第1次修订于1996年。IEC前言
GB 4706.21—2002/IEC 60335-2-25:19961）IEC（国际电工委员会）是由所有国家电工委员会（IEC国家委员会）组成的世界范围内的标准化组织，IEC的宗旨是促进在与电气和电子领域有关标准化问题上的国际合作。为此，IEC除开展其他活动外，还出版国际标准。这些标准的制定委托各技术委员会来完成。任何对要制定的标准感兴趣的IEC国家委员会均可参加制定工作。与IEC有联系的国际政府及非政府组织亦可参加标难制定工作。IEC与国际标准化组织(ISO)在两个组织协议的基础上密切合作。2）IEC的有关技术问题的正式决议或协议是由所有对该问题特别关注的国象委员会参加的技术委员会制定的，它们尽可能地表达了对所涉及的问题在国际上的一致意见。3）这些正式决议或协议以标准、技术报告或导则的形式出版并推荐给国际上使用，并在此意义上为各国家委员会所接受。
4）为了促进国际上统一，IEC各国家委员会应保证在最大限度将IEC标准转达化为他们国家或地区性标准.IEC标准与相应的国家或地区性标准之间的任何差异应在国家或地区性标准中清楚地指出。5）要注意本国际标雅的某些成分可能是专利的对象，IEC应没有责任确认任何或所有这样的专利权。
6）IEC并未制定认可标志的程序，如对某设备宜称其符合IEC的某一项标准时，IEC对此不负任何责任。
本标准是由IEC第61技术委员会（家用和类似用途电器的安全中的61B分技术委员会（微波炉的安全)编制的。
本标准构成IEC60335-2-25的第四版，并代替1993年出版的第三版。本标准的正文是以下列文件为依据的：FDIS
61B/97/FDIS
表决报告
61B/102/RVL
有关本标准被表决通过的全部材料可在上表所列的表决报告中查到。本标准应与IEC60335-1的最新版本及其修改件一起使用，它是在IEC60335-1的第3版（1991)的基础上建立起来的。
本标准增补或修改了IEC60335-1的相应章条，从而将其转化为IEC标准：微波炉的安全要求。所在本标准中未提及的IEC60335-1条款，只要合理，便可适用。本标准中写明“增加”、“修改\或“代替”时，IEC60335-1的相应条款应作修改。注1：本标准使用下列印刷字体
—要求:正体字
—试验规范:斜体字;
一注的内容用小号正体字；
正文中的黑体字在第2章中给出定义，如果IEC60335-1的定义中含有形容词，则此形容词和相关名词也用黑体字表示。
注2：在1EC60335-1基础上增加的条款和图表的号码从101开始编号。在一些国家中存在下述差异，
GB 4706.21—2002/IEC 60335-2-25:1996一4.3:初始测试的微波泄漏不超过10W/m（日本和美国）.—6.1:如果额定电压不超过150V,微波炉可以为 01类(日本)。—7.12.1：使用者注意事项必须要用明显的标记标示在器具上（新西兰）。—18章：试验应在两台器具上进行（美国）。~19.11.2：输人电压的变换不适用（美国）。一19.13:微波泄的测量仅在每一次试验结束时进行(美国）。——21.102：施加的作用力为222N美国）。21.105：微波炉泄漏不超过50W/m日本和美国)。—22.111:微波泄漏的测量仅在试验结束时进行(美国）。——22.112：微波炉泄漏不超过50W/m\（日本和美国）。-22.115：必须防止任何物体进人腔体内（美国）。1范围
GB 4706.21—2002/1EC 60335-2-25:1996家用和类似用途电器的安全
微波炉的特殊要求
GB 4706.1-1998 中的该章除下述内容外,均适用。本分涉及额定电压不超过250的家用微波炉的安全要求。就实际而言，本部分也涉及在住宅内和住宅周围所有人员可能退到的由器具产生的公共危险。本部分一般不考虑：
由无人照管的幼儿或体弱者使用器具的情说幼儿玩要器真的情况。
注 1：注意下违事实：
一对于在车辆、期或航空器上使用的器具可能需要附加要求，一对于在热带国家使用的电器可能需要特殊要求在许多国家，附加要求是由国家卫生部门、劳动保护部门和类似的部门案制定的。注2：本部分不适用于：
商业用微被炉（IEC60335-2-90);—工业用的微被加热设备(IEC60519-6)\医疗用的器具(EC 60601)\,
打算用在膚蚀性或爆炸性大气的特殊环境（如尘埃、蒸汽或可燃气）中使用的器具。注3：在IEC60335-2-10D出版之前，本部分和附录BB一起，道用于组合型撤波炉和者色功售的微波炉。2定义
GB 4706.1—1998中的该章除下述内容外,均适用。2.2.7该条增加下述内容;
注，阐定频率是指辅出频率，
2.2.9该条用下述内容代替：
正常工作 normal operatlon
正常工作是指微波炉在工作时，将壁厚最大为3mm，外径约为190mⅡ的圆柱形硼硅玻璃容器放在腔体摘架的中央。容器中放人初始温度为20℃士2℃,1 000g士50g的饮用水作负载。2.101
激波炉microwave oven
利用频率在300MHz～30GHz之间的一个或多个ISM频段的电磁能量来加热腔体内食物和饮料的器具。
颊定徽波输出功率
rated microwave power output1）1EC60519-6工业用微波加热设备的安全要求2)IEC 60601医疗电器
3) ISM 被段是由 ITU 确定并在 CISPR 11 中采用的电避波段。GB 4706.21—2002/1EC 60335-2-25:1996由制造商为器具规定的微波输出功率。2.103
腔体cavity
由器具内和门围成的用来放置食物负载的空间。2.104
搁架 sbelf
腔体内放置负载的水平支撑物。2.105
门联锁装置door interlock
如果护门不关闭，则使磁控管不能工作的装置或系统。2.106
门监控联锁装量
monitored door Interlock
带有一个监控装置的门联链系统。2.107
温度传感探头temperature senslog probe一种插人到食物中用来测孟食物温度的装置，它是微波炉控制器装置中的一个部件。3总体要求
GB4706.1—1998中的该章适用。4试验的一般条件
GB4706.1—1998中的该章除下述内容外，均适用。4.2该条增加下述内容：
注：19.104的试验需要增加一个样品，24.101的试验需要6个联锁装置样品。4.3该条内容作下述修改：
试验不是依照自然章节的顺序而是依照下述章节的顺序进行：32，22.113，22.108,22.115，7～17，20,21(21.101-22.105除外),18,19(19.104除外),22(22.108,22.113和22.115除外）,2331,21. 101 ~21. 105 和 19. 104。4.101除非另有规定，否则微波炉按电动器具进行试验。4.102I类温度传感探头只经受22.112的试验.5空章
6分类
GB4706.1—1998中的该章除下述内容外，均适用。6.1该条增加下述内容：
微波炉应为「类或1类。
7标志和说明
GB 4706.1--1998 中的该章除下述内容外,均适用。7.1该条增如下述内容：
器具上应标出其在ISM波段内工作的标称频率(单位：MHz)。器具应标出下述警告内容，字体高度至少为3mm。如果移开盖子将导致微波泄漏量超过第32章规定的值，则在移开任何盖子时应清晰看到这一警告内容：替告
微波能量
不要移开此盖
GB 4706. 21—2002/IEC 60335-2-25 : 1996若器具中装有一个用熔断器保护(除D型保险管外)的电源插座，则该器具应标出熔断器的额定电流。当器具使用的是微型熔断丝时，应标明该熔断丝具有高分断能力。2该条增加下述内容：
使用说明书应包括下述内容：
重要的安全说明
请仔细阅读并妥善保管以供将来参考使用说明书应该包括下述警告性内容：警售：如果微波炉门或门封已损坏，则不得再使用，直到经有资格的维修人员修好为止。营告：除有资格的维繁人员外，其他人来执行检谁操作都是危险的，包括拆下防正微波能量泄漏的防护盖等操作。
警告：不要直接加热装在密封容器内的液体或其他食物，因为这样有可能发生爆炸。一音告：只有在已经提供充分的指导以致于儿童能够采用安全的方法使用微波炉，并且明白不正确的使用会造成危险时，才能充许儿童在无人监控的情说下便用微波炉。使用说明书应包括下述内容：
一在微波炉内仅能使用适合的器血。一一当如热用塑料或纸包装的食物时，应注意观察微波炉，因为有着火的可能。一一如发现有烟雾，应关掉器具开关或拔掉电源插头，并保持炉门关闭，以抑制火焰蔓延。一微波加热饮料会导致延迟喷沸，因此取出时必须小心谨慎。一奶瓶和婴儿食品罐应经过搅拌或摇动，喂食前应检查瓶内食物的温度，避免烫伤。微波炉不能用来加热带壳的鲜蛋和已煮熬的蛋，因为在用微波加热时甚至在加热之后它们可能会发生爆炸，
清洁门封和邻近的部件的细节。使用说明书还应该包括微波炉额定输出功率。带有温度传感探头的微波炉说明书应包括下述内容：此微被炉只能使用为该微波炉推荐的温度传感探头。注，在美国还带要特殊说明，波炉在使用和维修过程中，其在微波能量的泄痛危险方面应符合联邦政府的要求。7.12.1该条增加下述内容：
说明书应指出微波炉项部外充的上方所需自由空间的取小高度。7.12.5该亲增如下迷内容：
如果不需要拆下标有7.1警告内容的防护盖就可以更换电源线，那么本条中只有对X型连接的器具的有关要求适用。
8对触及带电部件的防护
GB4706.1—1998中的该章除下述内容外,均适用。8.1.1该条增加下迷内容：
对于在微波炉正常使用时易触及的部件，应使用图101所示的小型试验指进行试验,试验方法与GB4706.1一1998中图1所示的试验措的试验方法相间，GB 4706. 21—2002/IEC 60335-2-25: 19969电动器具的启动
GB 4706.1 的该章不适用。
10输入功率和电境
GB4706.1—1998的该章除下述内容外，均适用，10.101微波输出功率对额定微被输出功率的偏差应不超过15%。是否合格，可通过按附录AA规定的方法测量澈波输出功率来确定。注：进行测量时不考虑辅助功能。11发热
GB4706.1一1998中的该章除下述内容外，均适用。11.2该条增圳下述内容：
除嵌装式微波炉外，其他微波炉按电热器具所规定的要求来放置。在微波炉上方按说明书规定的最小高度位量加装一个顶板，该顶板的深度从测试角后壁算起应为300mm,其宽度应大于波炉宽度的150mm。11.7该条用下述内容代替：
微波炉周期性地连续工作，每个工作周期之间停止工作1min，在停止工作期间打开炉门，更换水负载。
每一个工作周期的时间用下式计算：1=9000/P
式中：
t用分钟表示时间,取整到分钟，单位为分钟(min)P—额定微波输出功率,单位为瓦(W)。器具工作直至总运行时间达到 90 min 为止。12
在工作温度下的泄滑电流和电气强度13
GB 4706.1—1998 中的该章内容,均适用。14空章
15耐潮湿
GB 4706.1—1998 中的该章除下述内容外,均适用。15.2该条增加下述内容：
将0.5L含有约1%NaCl的水溶液句速地倾倒在搁架上，倾倒时间不短于1nin。如果摘架能收集溢出的液体，则先用该盐水液将它注满，然后再将另外的0.5L上述水溶液衡倒在上面，倾倒时间不短于 lmin。
15.101温度传感探头的结构应保证其绝缴不受水的影响是否合格，可通过下述试验来确定：将探头全部浸入20土5℃含有1%NaCl的水溶液中，在约15min内，将水液加热至沸点，然后将探头从沸水中取出立即浸入温度为20℃士5℃的上述水搭液中30min，GB 4706.212002/1EC 60335-2-25:1996该过程进行五次，然后将探头从水溶液中取出，并抹去表面的水迹接着,探头应能承受 16. 2的泄漏电流试验。注：可拆卸的温度传感探头不用连接到器具上进行试验。不可拆卸的温度传感操头则在截波炉内进行试验，且尽可朗多地快探头漫人到水格液中。16泄澜电流和电气强度
GB4706.1一1998中的该章除下递内容外，均适用。16.101微波炉电源变压器绕组应有足够的绝缘。是否合格，可通过下述试验来确定：将频率高于额定额率的正弦波电压施加到电源变压器初级端子上，使其次级绕组感应出二倍的工作电压，试验持续时间为！
一频率不超过二倍额定频率时为：60$;或一频率超过二倍额定频率时为：120×（额定频率/试验频率)g，最短为159。注：为避免出现过度微磁电流，试验电压的额率应高于颤定频率。试验从最大为1/3试验电压值开始，然后迅速增加到规定值。试验结束时，在切断电源前将电压以相同的方式降到试验电压值的1/3。试验期间，绕组间或相同绕组的匝闻不得发生击穿。17变压器和相关电路的过载保护GB 4706.1—1998 中的该章除下违内容外,均适用。该章增加下述内容：
波炉上的电源变压器及相关电路不需进行本试验，这些试验在第19章中进行.18耐久性
GB 4706.1—1998 中的该章除下述内容外,均适用微被炉的门系统，包括铰链、徽波密封件和其他相关部件的结构都应经受正常使用中产生的磨损。对门系统可经过总数为100000个周期的循环操作试验来检查是否合格。门系统试验按下述方法交替进行：先让微波炉在额定输入功率下工作并带有适当的微波吸收负裁，操作10000个周期，另外在微波发生器不工作状态下再操推10000个周期。按正常使用情况将门打开和关闭，门应从关闭的位置打开到135°~~180°之间，如炉门可打开的最大角度小于135°，则应将门打开至最大的开启位受上，操作的速率为每分钟六个周期在开始试验前和每操作10000个周期后进行下述处理，试验后微波炉的徽被泄漏量应不超过筛32章中的规定限值：
一试验中如果用的是干负载，则加100 g的水负载，徽波炉工作直至水蒸发干为止。一如果微波炉有门封，那么在门封表面涂上足够厚的烹调油。试验后微波炉的微波泄漏量应不超过第32章中的规定限值而且炉门系统仍应功能正常。注1：为了进行试验,可以使控制器不工作。注2：试验中若发生元件报坏，而这种摄坏不会影响到符合本标准要求，为了完成试验可更换此元件19非正常工作
GB4706.1的该章除下述内容外,均适用：19.1该条内容作下述改：
器具不进行 19.2～19.10 的试验,而是在额定电压下经受 19.101~~19. 104的试验来检查是否GB 4706. 21—2002/IEC 60335-2-25 :1996合格。
19.11.2该条增加下述内容：
让磁控管阴明极到阳极的电略依次开路和短路，妇果其中的一个故障条件导致输人电蔬随工作电压的减少而增加,那么就以 0. 94倍的额定电压工作;如果输人电流随工作电压的增加而增加则应以1.06倍的额定电压来工作。
磁控管的灯丝不短路。
19.13该条增加下述内容：
绕组温度不应翘过表6所示的值。只有允许预置启动时间的器具和具有保温功能的器具，才被认为是工作到直至建立稳定状态的器具。在试验时间，按第32章要求测试的款波泄应不超过100我m，但施加的负载是接每一个试验案款所规定的负载进行施加。试验后如果微被炉仍能运转，它应符合第32章的要求。19.101微波炉在控制器被设置到最不利的位置并且腔体内无负载的状态下工作。工作周期是定时器所能置定的最长时间或建立稳定工作状态所需的时间，取较短者。19.102微被炉在正常工作条件下运行并使在正常使用中工作的定时器或其他控制器不工作。注：如果波炉的控制器不止一个，则将这些控制器依次置定于不工作状态。19.103，微被炉在正常条件下并模拟可能出现的电气或机械元件单一故障条件下工作，应将微波控制器设置在最不利的位置上，并且器具工作到定时器所能置定的最长时间或90 min取较短者.
往：故障状态的例子：
进气口或出气口堵塞；
一转子的堵转转矩小于满转矩时电动机转子的堵转，易卡住的运动部件被卡死，
19.104微被炉在下述条件下工作，控制器设置到最不利的位罩，摘架上负载土豆效量到最可能引起差火并且可能蔓延到其他易燃物的位置，土豆大约呈椭圆质量在125多～150多，其短轴长至少为40mrm，长轴不超过140mm。为了满足规定的质量要求，可对称地减少土豆的长短轴长度，将直径为1.5mm土0.5mm，长度接近土豆长轴的丝沿土豆长轴方向插人。
当微波发生器停止动作15min后惑腔体内火焰熄炎后，方可认为试验结束。在试验期间，腔体内的火焰应控制在器具内。注 1，在试验期间19.13不适用，在试验之后，如果微波炉好能工作，赠更换已损坏的可拆卸搁架并按19.13的规定进行试验。如果试验后微波炉不符合标推要求，则应在一台新的微波炉上重复该试验。注2：不合格可能是由于先前累计的试验结果引起的。20稳定性和机械危险
CB 4706.1一1998中的该章除下述内容外,均适用，20.1该条增下述内容：
除门饺链安装在底部的嵌装式微波炉外，其他器具还要通过20.101的试验来检查是否合格。20.101微波炉被放置在水平台面上并且将一重物压在已打开的门的中心。重物质量如下：
对驻立式微波炉为7kg
—对便式微波炉为3.5kg。
注1：应保证重物不会引起炉门的损坏。重畅可以用钞装，
