ICS 25.140.30

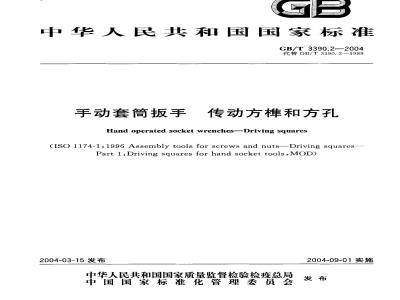

中华人民共和国国家标准
GB/T3390.2--2004
代替GB/T3390.2—1989
手动套筒扳手
传动方椎和方孔
Hand operated socket wrenchesDriving sguares(ISO 1174-1:1996 Assembly tools for screws and nuts—Driving squares-Part l:Driving squares for hand socket tools,MOD)2004-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-09-01实施
GB/T3390.2—2004
本标准是在原国家标准GB/T3390.2—1989《手动套筒扳手传动方样和方孔》的基础上修订的，是手动套筒扳手产品系列标准之一，其他同时发布的标准如下：GB/T3390.1--2004《手动套筒扳手套筒》；-GB/T3390.3—2004《手动套筒扳手传动附件》；-GB/T3390.4--2004《手动套筒扳手连接附件》；GB/T3390.5—2004《手动套筒扳手检验规则、包装与标志》。本标准修改采用国际标准ISO1174-1：1996《螺钉和螺母装配工具——传动方样和方孔——第1部分：手动套筒工具的传动方和方孔》（英文版）。考虑到我国国情，在采用ISO1174-1：1996时，本标准作了一些修改。有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用垂直单线标识，在附录A中给出了这些技术性差异及其原因的一览表以供参考。在附录B中则表示了与ISO1174-1：1996的技术性差异的章条编号对照以供查询。
本标准与ISO1174-1：1996的主要差异如下：将一些适用于国际标准的表述改为适用于我国标准的表述；国际标准ISO1174-1：1996中引用的国际标准ISO3和ISO286-1,本标准改为引用我国国家标准GB/T321和GB/T1800.3，这些标准的相关技术内容与国际标准一致。本标准与原国家标准GB/T3390.2—1989相比主要变化如下增加了传动方和方孔的结合性能及相应的试验方法（见4.2和5.3)；对部分内容作了调整。
本标准的附录 A和附录 B为资料性附录。本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所负责起草，上海星光里克工具有限公司、上海虹江机械厂、嘉兴市星球工具有限公司等参加起草。本标准主要起草人：林美德、王朋根、章裕舫、朱士良、吴祖训。本标准所代替标准的历次版本发布情况为：-GB/T 3390.2—1982,GB/T 3390.2--1989.1范围
手动套简扳手传动方椎和方孔
GB/T3390.2—2004
本标准规定了手动套筒扳手传动方样和方孔的型式、基本尺寸、技术要求和试验方法。本标准适用于装拆六角螺栓和螺母的手动套简扳手的传动方样和方孔。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T321优先数和优先数系
GB/T1800.3极限与配合基础
第3部分：标准公差和基本偏差数值表（GB/T1800.3—1998,eqvISO286-1:1988)
GB/T3390.5手动套筒扳手
检验规则、包装与标志
3型式和基本尺寸
3.1型式
传动方样的型式如图1和图2所示，传动方孔的型式如图3和图4所示。图1A型传动方摔
GB/T3390.2——2004
1）应倒角或磨圆,与方的 r 吻合。1）应倒角或磨圆，与方样的ri吻合。2
图2B型传动方
图3C型传动方孔
图4D型传动方孔
3.2系列
GB/T 3390.2—2004
传动方样和方孔的对边尺寸按GB/T321规定，R10系列分为6.3mm、10mm、12.5mm、20mm和25mm五个系列，其代号分别为6.3、10、12.5、20和25。3.3基本尺寸
传动方样和方孔的基本尺寸按表1和表2的规定。表1传动方摔尺寸（A型和B型）
基本尺寸
单位为毫米
注1：传动方样对边尺寸S1的最大尺寸和最小尺寸是根据GB/T1800.3规定的IT11级公差数值算出的。注2：不推荐B型和C型配合使用
带括号的型式应避免采用。
传动方孔尺寸（C型和D型）
型式。
基本尺寸
单位为毫米
注1：传动方孔对边尺寸s2的最大尺寸和最小尺寸是根据GB/T1800.3规定的IT13级公差数值算出的。注2：不推荐B型和C型配合使用。a带括号的型式应避免采用。
3.4标记示例
传动方样和方孔的标记由名称、型式、系列代号和标准编号组成。例1.系列为12.5的A型传动方样标记为：传动方A12.5GB/T3390.2
例2、系列为12.5的C型传动方孔标记为：传动方孔C12.5GB/T3390.2
4技术要求www.bzxz.net
4.1表面粗糙度
传动方样和方孔表面粗糙度的R。值不得大于25μm。结合性能
传动方应能可靠的与传动方孔结合，连接和脱卸应方便，传动方样的钢珠或钢销不得脱落。3
GB/T3390.2—2004
5试验方法
5.1尺寸检验
传动方和方孔的尺寸采用专用量规和通用量具检验。5.2表面粗糙度检验
传动方样和方孔的表面粗糙度采用标准样板对照检验。5.3结合性能试验
将传动方样插人传动方孔时，不应出现阻滞现象。只有沿传动方和方孔的轴线方向施加表3规定的脱卸力，传动方样和方孔才能脱卸。注：此项试验应在同一制造厂生产的产品中进行。表3结合性能试验
传动方和方孔的系列/mm
检验规则
产品的检验规则按GB/T3390.5的规定。包装、标志、运输与贮存
产品的包装、标志、运输与贮存按GB/T3390.5的规定。脱卸力/N
附录A
（资料性附录）
本标准与ISO1174-1:1996技术性差异及其原因表A.1给出了本标准与ISO1174-1：1996技术性差异及其原因的一览表。表A.1本标准与ISO1174-1:1996技术性差异及其原因本标准的章条编号
技术性差异
引用了采用国际标准的我国标准。B型中增加了B(A)型。
D型中增加了 D(C)型。
附录B
（资料性附录)
GB/T 3390.2—2004
以适合我国国情。
以适合我国现有产品类型。
以适合我国现有产品类型。
本标准与IS0 1174-1：1996技术性差异的章条编号对照表B.1给出了本标准与ISO1174-1：1996技术性差异的章条编号对照一览表。表B.1本标准与ISO1174-1:1996技术性差异的章条编号对照本标准章条编号
对应的国际标准章条编号
