基本信息
标准号： GB/T 3390.5-2004
中文名称：手动套筒扳手 检验规则、包装与标志
标准类别：国家标准(GB)
英文名称： Inspection rules, packaging and marking of manual socket wrenches
标准状态：现行
发布日期：2004-03-15
实施日期：2004-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：74837
标准分类号
标准ICS号：机械制造>>手持工具>>25.140.30手动工具
中标分类号：机械>>工艺装备>>J47手工工具
关联标准
替代情况：GB/T 3390.5-1989
出版信息
出版社：中国标准出版社
书号：155066.1-21191
页数：16开， 页数：5， 字数：6千字
标准价格：8.0 元
出版日期：2004-09-01
相关单位信息
首发日期：1982-12-30
复审日期：2004-10-14
起草人：林美德、王朋根、章裕舫、朱士良、吴祖训
起草单位：上海工具研究所
归口单位：中国轻工业联合会
提出单位：中国轻工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国轻工业联合会
标准简介
本标准规定了手动套筒扳手的检验规则、包装与标志。本标准适用于装拆六角螺栓和螺母的手动套筒扳手。 GB/T 3390.5-2004 手动套筒扳手 检验规则、包装与标志 GB/T3390.5-2004 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

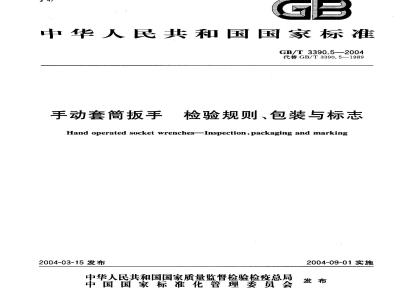

ICS.25.140.30
中华人民共和国国家标准
GB/T3390.5—2004
代替GB/T3390.5—1989
手动套筒扳手
检验规则、包装与标志
Hand operated socket wrenches-Inspection,packaging and marking2004-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-09-01实施
GB/T3390.5—2004
本标准是在原国家标准GB/T3390.5一1989《手动套简板手检验规则、包装与标志》的基础上修订的。
本标准与原国家标准GB/T3390.5一1989相比主要变化如下：一检验程序和具体的抽样方案不在本标准中叙述，改为从GB/T2828.1中查找。对不合格分类、检验项目、合格质量水平和检查水平作了必要的调整。-对部分条文作了调整。
本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所负责起草，上海星光里克工具有限公司、上海江机械厂、嘉兴市星球工具有限公司等参加起草。本标准主要起草人：林美德、王朋根、章裕舫、朱士良、吴祖训。本标准所代替标准的历次版本发布情况为：-GB/T3390.5—1982、GB/T3390.5-—1989。I
1范围
手动套筒扳手检验规则、包装与标志本标准规定了手动套筒扳手的检验规则、包装与标志。本标准适用于装拆六角螺栓和螺母的手动套筒扳手。2 规范性引用文件
GB/T 3390.5—2004此内容来自标准下载网
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(ISO 2859-1:1999.IDT)
GB/T5305手工具包装、标志、运输与贮存3检验规则
3.1产品须经检验合格后方可出厂，并附有产品合格证。3.2收货方可依据本标准和相应的产品标准对产品进行抽检。3.3产品的交收检验按GB/T2828.1规定的二次抽样方案逐项进行。3.4检验的样本可由相同规格的组件构成，也可由成套产品构成。3.5样本应从交验批中随机抽取。交验批量较大时，可采用某种合理的方法，将其分成若干小批或几部分，然后再按各部分所占整个交验批的百分比，与总样本大小成比例的在各小批或各部分随机抽取。3. 6产品的不合格分类、检验项目、合格质量水平 AQL和检查水平 IL按表 1 的规定。表1不合格分类、检验项目、合格质量水平和检查水平序号
不合格分类
检验项目
套简对边尺寸：的公差
套简和各附件的扭矩
套简和各附件的硬度
套简和各附件尺寸
传动方样与方孔的结合能力
附件的转动灵活度
可逆式棘轮机构的耐久性
套简和各附件的电镀质量
套简和各附件的表面质量
合格质量水平（AQIL）
在使用二次抽样方案时，每次抽样都应在同一交验批中抽取。3.7
对检验中发现的不合格品及进行破坏试验后的样本，制造厂应予调换。3.8
3.9经检验拒收的产品，可由制造厂重新分类或修整后，再提交验收。检查水平（IL）
3.10由成套套筒扳手组成的交验批，在检验中任何一个组件被判为不合格，都应对交验批中的该组件进行修整或更换后，重新进行检验。1
GB/T3390.5—2004
包装、标志、运输与整存
产品的包装、标志、运输与贮存按GB/T5305的规定。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
