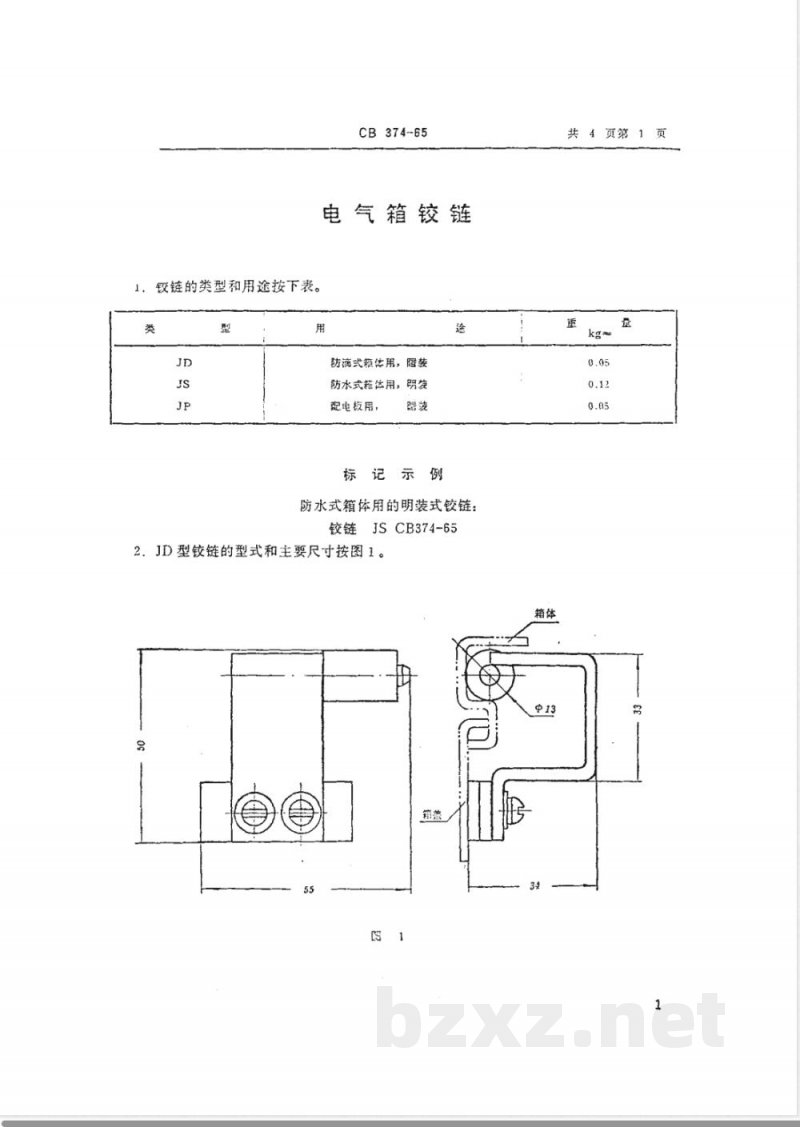

1．铰链的类型和用途按下表。
CB37465
电气箱铰链
防滴式箱体用，装
防水式箱体用，明发
配电板用，
标记示例
防水式箱体用的明装式铰链：
铰链JSCB374-65
2.JD型铰链的型式和主要尺寸按图1。0
共4页第1页
共4页第2页
CB374-65

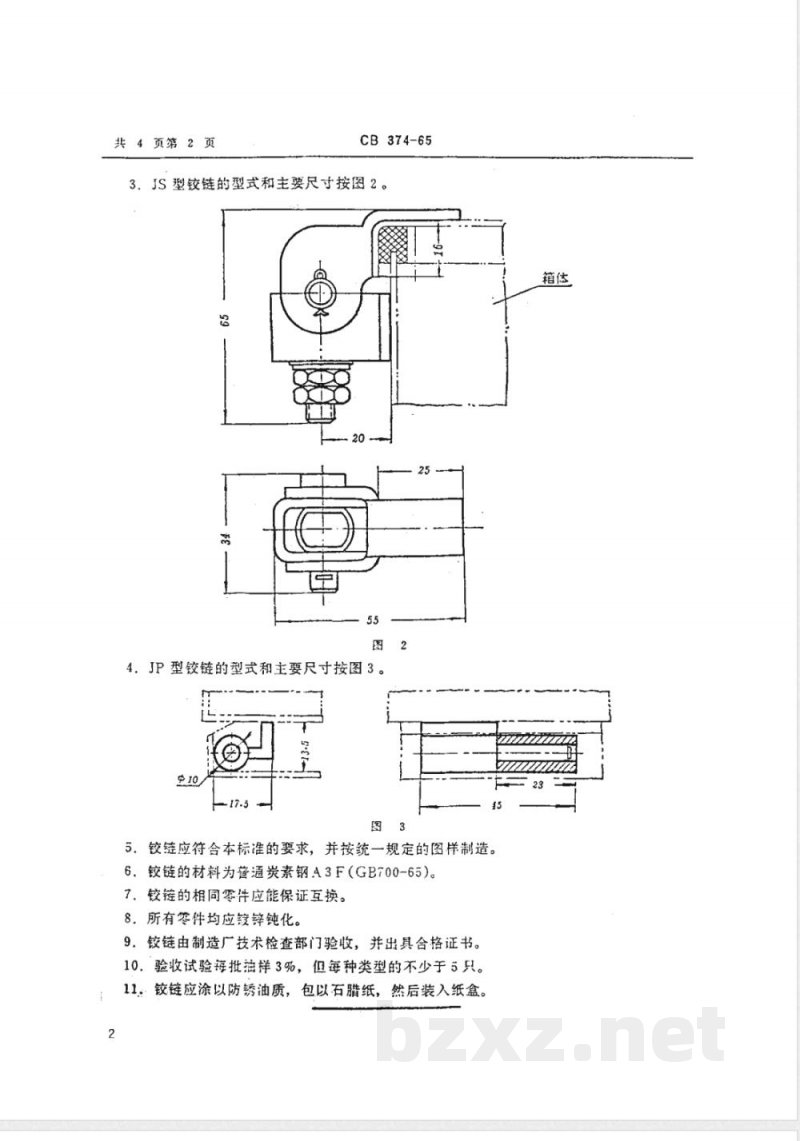

3.JS型铰链的型式和主要尺寸按图2。5
4.JP型铰链的型式和主要尺寸按图3。10
5．铰链应符合本标准的要求，并按统一规定的图样制造。6.铰链的材料为普通炭素钢A3F（GB700-65）。7．铰链的相同零件应能保证互换。8．所有零件均应短锌钝化。
9．铰链由制造厂技术检查部门验收，并出具合格证书。10.验收试验批抽样3%，但每种类型的不少于5只。11：铰链应涂以防锈油质，包以石腊纸，然后装入纸盒。2
CB374-65

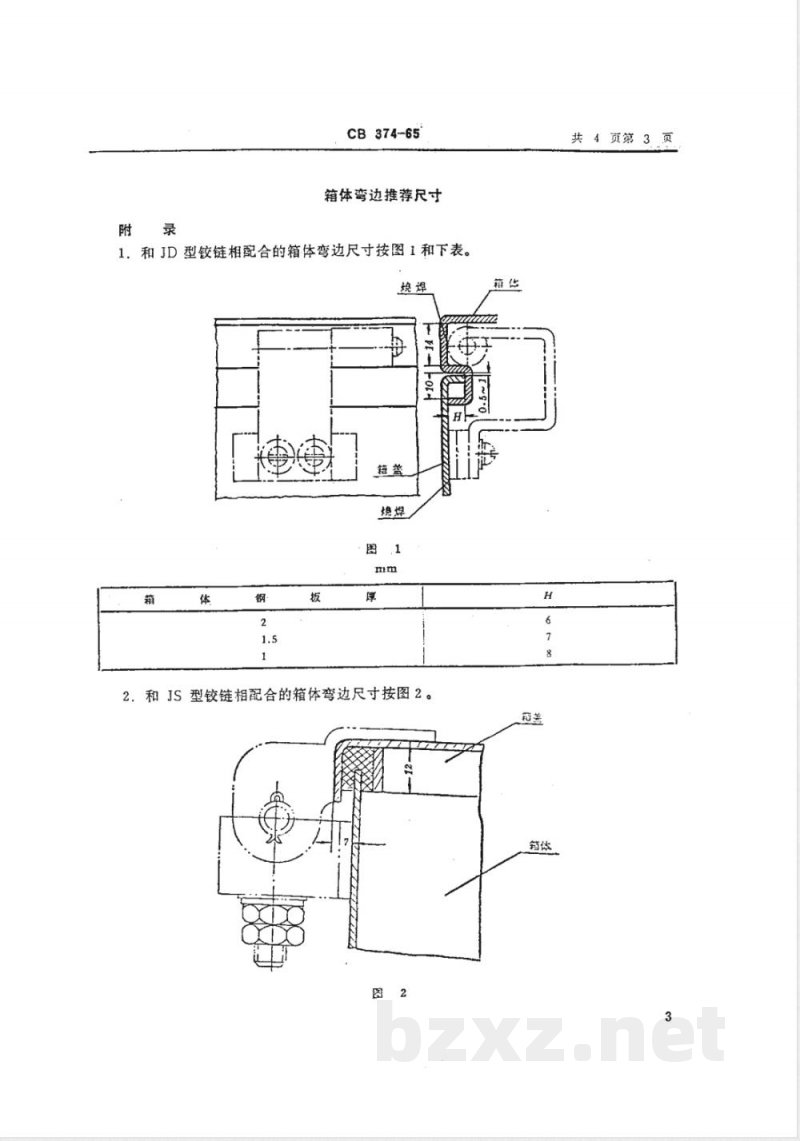

箱体弯边推荐尺寸
1.和JD型铰链相配合的箱体弯边尺寸按图1和下表烧焊
2.和JS型铰链相配合的箱体弯边尺寸按图2。2bzxz.net
共4页第3页
共4页第4页
CB374-65

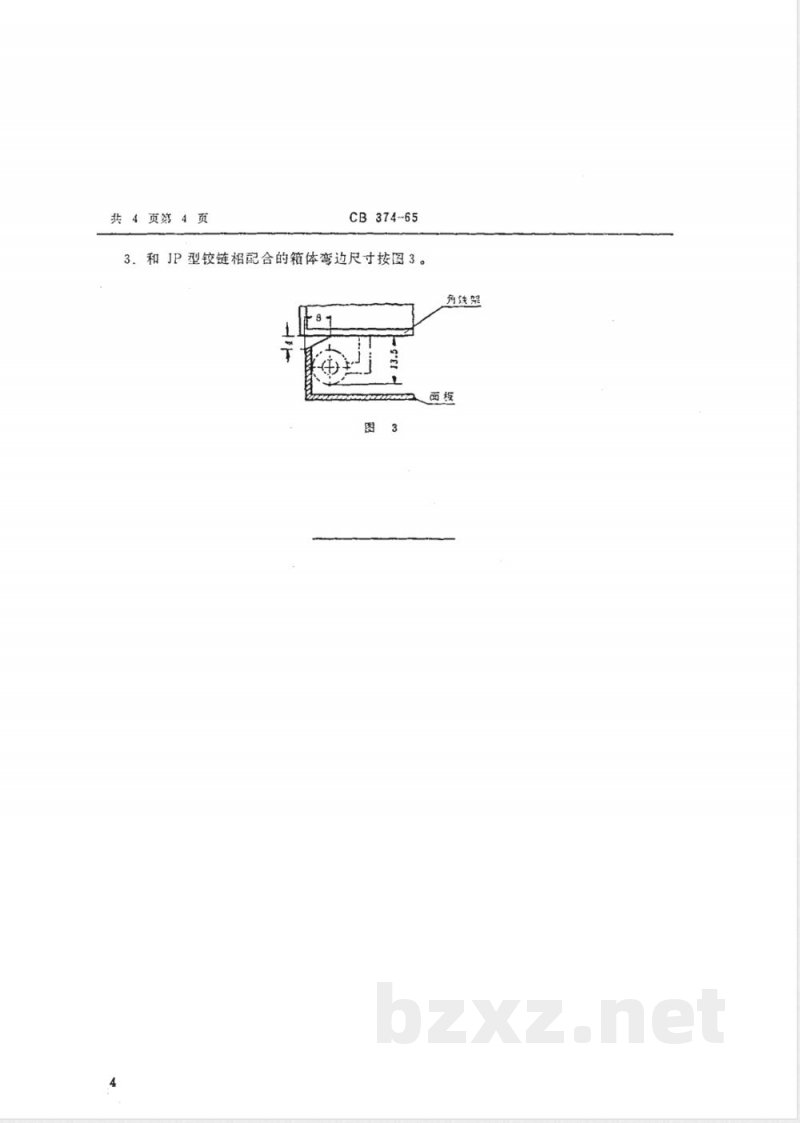

3.和JP型铰链相配合的箱体弯边尺寸按图3。图
角铁架
