ICS 47.020.50
U 25

CB

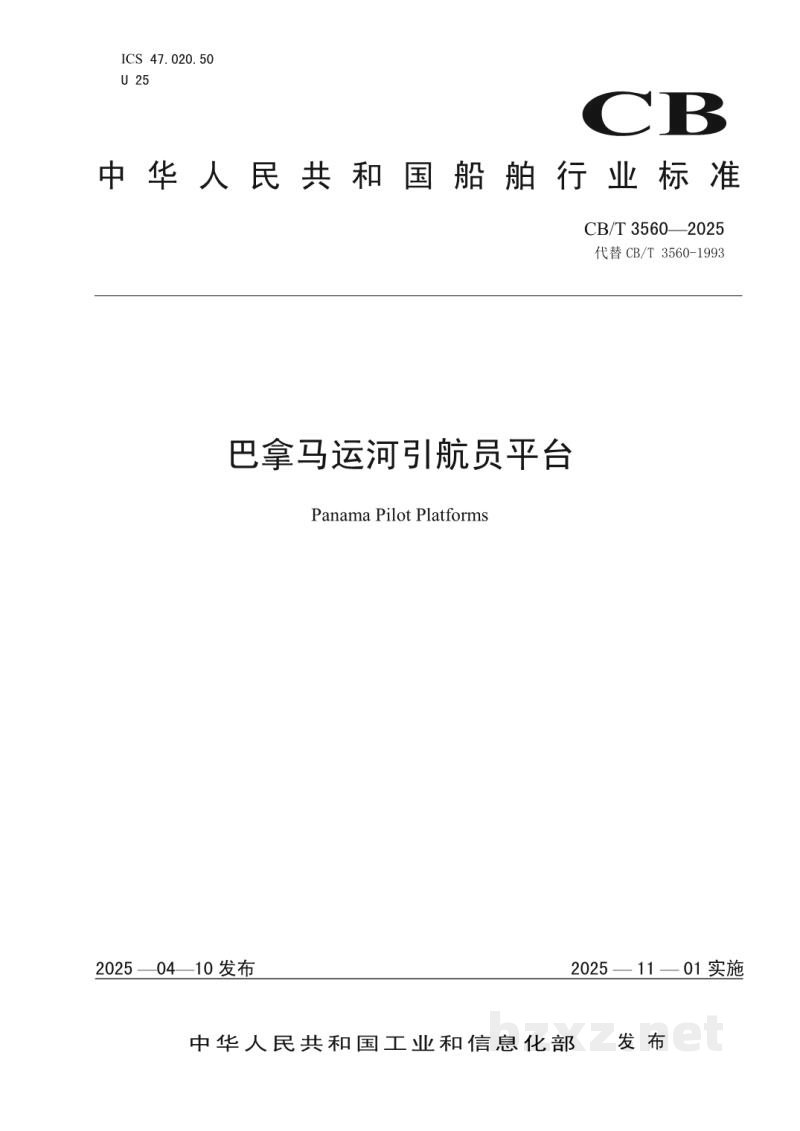

中华人民共和国船舶行业标准

CB/T 3560—2025
代替 CB/T 3560-1993

巴拿马运河引航员平台

Panama Pilot Platforms

中华人民共和国工业和信息化部    发布

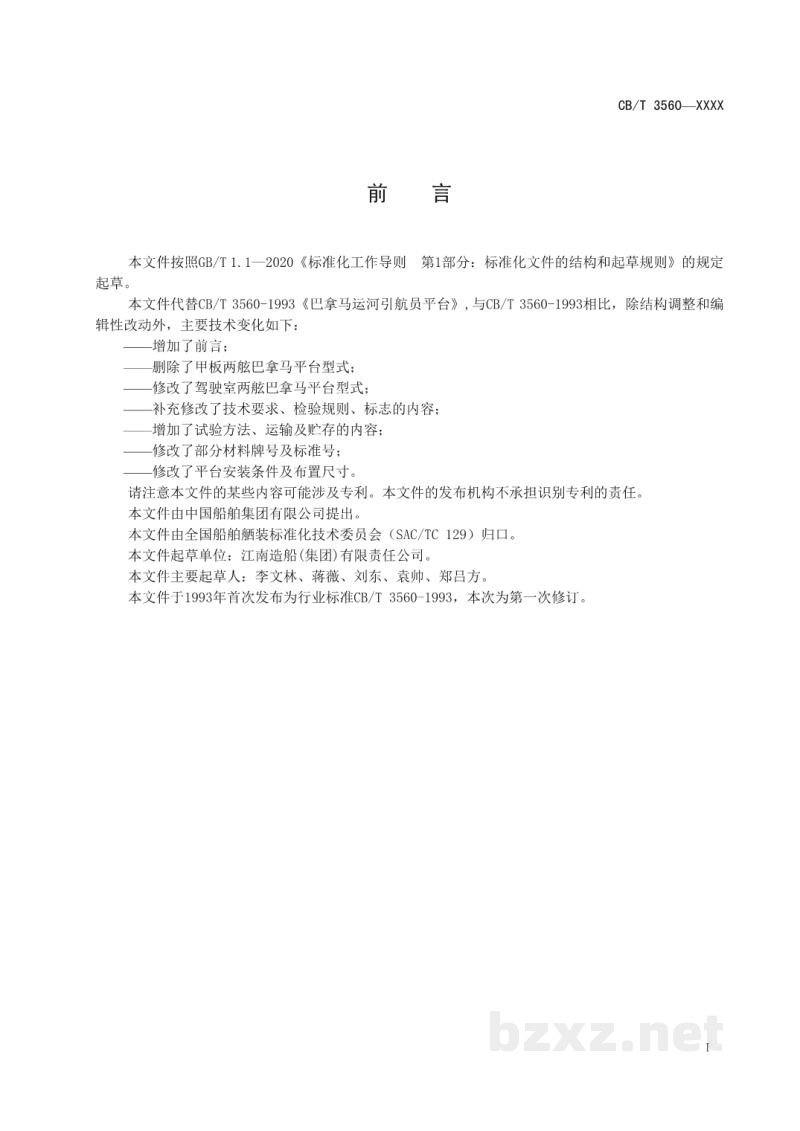

前 言

本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

本文件代替CB/T 3560-1993《巴拿马运河引航员平台》，与CB/T 3560-1993相比，除结构调整和编辑性改动外，主要技术变化如下：

• 增加了前言；
• 删除了甲板两舷巴拿马平台型式；
• 修改了驾驶室两舷巴拿马平台型式；
• 补充修改了技术要求、检验规则、标志的内容；
• 增加了试验方法、运输及贮存的内容；
• 修改了部分材料牌号及标准号；
• 修改了平台安装条件及布置尺寸。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国船舶集团有限公司提出。

本文件由全国船舶舾装标准化技术委员会（SAC/TC 129）归口。

本文件起草单位：江南造船（集团）有限责任公司。

本文件主要起草人：李文林、蒋薇、刘东、袁帅、郑昌方。

本文件于1993年首次发布为行业标准CB/T 3560-1993，本次为第一次修订。

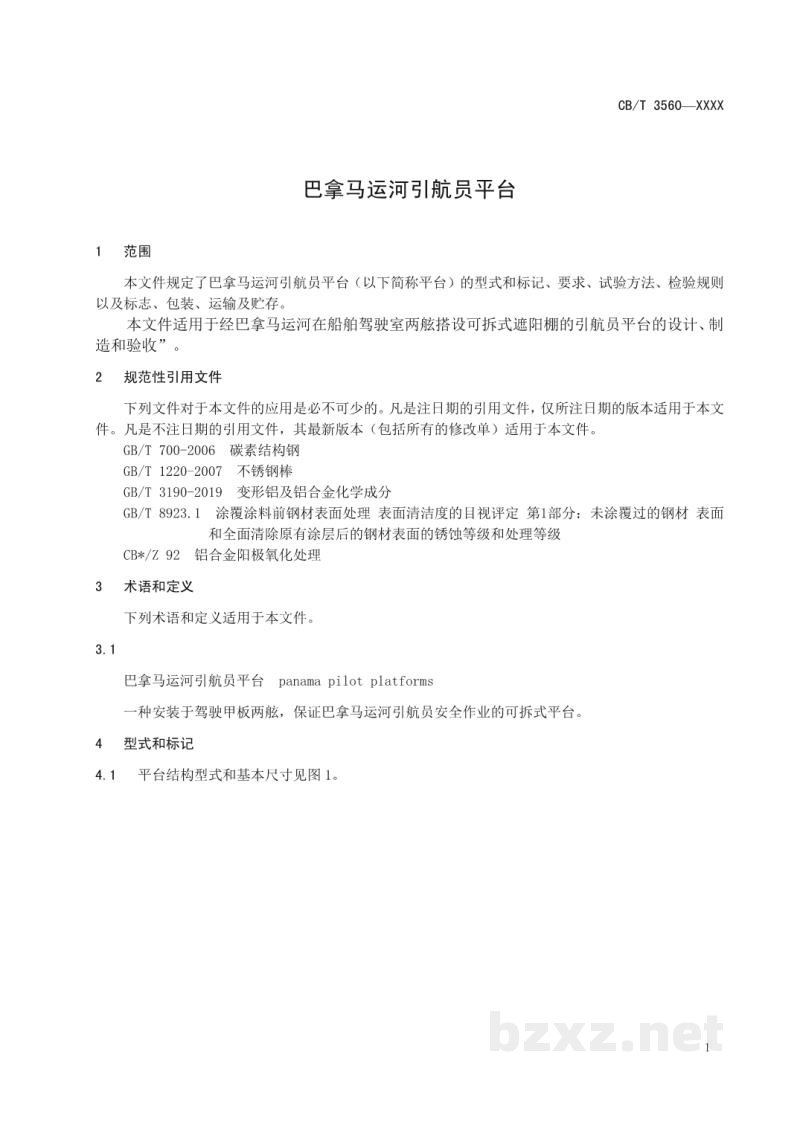

巴拿马运河引航员平台

1 范围

本文件规定了巴拿马运河引航员平台（以下简称平台）的型式和标记、要求、试验方法、检验规则以及标志、包装、运输及贮存。

本文件适用于经巴拿马运河在船舶驾驶室两舷搭设可拆式遮阳棚的引航员平台的设计、制造和验收”。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

• GB/T 700-2006 碳素结构钢
• GB/T 1220-2007 不锈钢棒
• GB/T 3190-2019 变形铝及铝合金化学成分
• GB/T 8923.1 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
• CB*/Z 92 铝合金阳极氧化处理

3 术语和定义

下列术语和定义适用于本文件。

3.1

巴拿马运河引航员平台 panama pilot platforms

一种安装于驾驶甲板两舷，保证巴拿马运河引航员安全作业的可拆式平台。

4 型式和标记

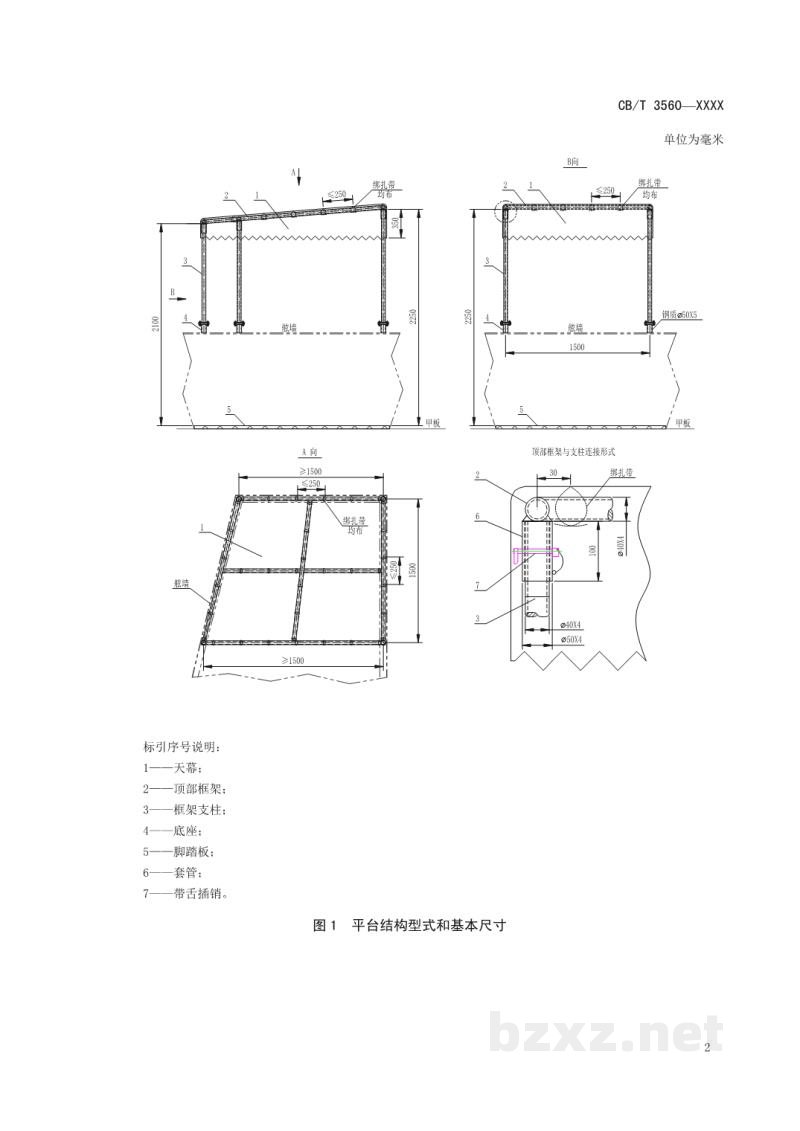

4.1 平台结构型式和基本尺寸见图1。
