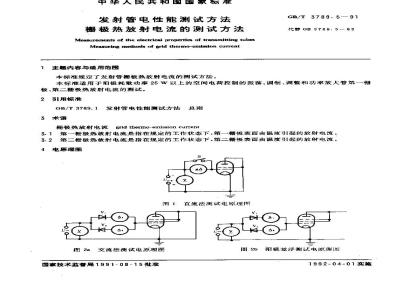

中华人民共和国国豪标准
发射管电性能测试方法
栅极热放射电流的测试方法
Measurements ot the electrical properties of transmitting tubesMeasuring methols of grid thermo-emigion current1主题内容与适用范围
本标准规定了发射管榭栅极热放射电流的测试方法。GB/T 3789.5—91
代替 GB 3789. 5- 83
本标准适用于阳极耗散功率25W以上的空问电荷控制的振荡，调制、调整和功率放人管第一棚极,第二栅极热放射电殖的测试。2
引用标准
GB/T3789.1发射管电性能测试方法总则3术语
栅极热放射电流
grid thermo-emission current3.1第一栅极热放射电流是指在规定的工作状态下，第一栅极表面由温度引起的放射电流。3.2第二栅极热放射电流是指在规定的工作状态下，第二栅极表面由温度引起的放射电流。4电理图
直流法测试电原理图
交流法测试电原理图
国家技术监督局 1 9 91 - 0 8 - 1 5 批准图26
阳极慰浮测试电源理图
1992-04-01实施
图1、图 2、图3中：wwW.bzxz.Net
负脉冲信号发生器：
GB/T 3789. 5 91
图2c交流法测试电原理图
图3脉冲法测试电原理图
无感电阻器。阻值在详细规范中规定，误差不超过士1%；脉冲电压表(或示波器)；
整流二极管，
开关二极管；
功率计，
Ca电容器。其选取条件：当栅极脉冲电流流过时在电容器上的压降不应超过脉冲幅值的1%；L-
电感器，其阻抗值应大于栅极热放射等效电阻10倍以上。5测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1第一概极热放射电流的测试方法6. 1. 1图 1的测试方法
闭合开关*S”，按规范加上灯丝电压和第一栅极负电压。断开开关\S”，读取第一-栅极的热放射电流值。
6.1.2图2的测试方法
6.1.2.1图2a或图26的测试方法
按规范加上灯丝电压，调节第一栅极交流电压，使通过电流表A1的电流值达到规定值。在电流表A：上读取第一栅极的热放射电流值。6. 1. 2.2图 2c的测试方法
按规范加上灯丝电压，调节第-栅极交流电压，使通过交流功率计B的功率值达到规定值。在电流表A上读取栅极的热放射电流值。6.1.3图3的测试方法
GB/T3789.5—91
按规范加上灯丝电压，将开关“S\置于位置“1”，在栅极上加正电压，使栅极电压、栅极电流的乘积达到规定值。保持一定时间（时间在产品标准中规定）后，将开关“S”换置到位臀“2”，加上脉冲电压至规定值，在表PI上读取栅极脉冲热放射电流值。6.1.4规范建立后，到测试时的保持时间在详细规范中规定。6.2第二栅极热放射电流的测试方法与第一栅极热放射电流的测试方法相同。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草，
