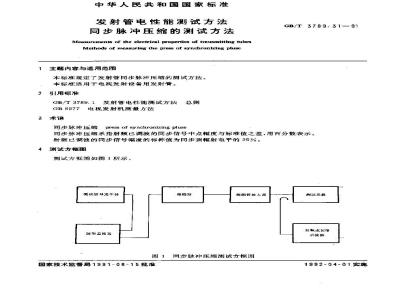

中华人民共和国国家标准
发射管电性能测试方法
同步脉冲压缩的测试方法免费标准bzxz.net
Measurements of the electricel propertieg of trausmitting tubesMethods of measuring the press of synchronizing pluse主题内容与适用范围
本标准规定了发射管同步脉冲压缩的测试方法。本标准适用于电视发射设备用发射管。2引用标准
GB/T3789.1发射管电性能测试方法总则GB6277电视发射机测量方法
3术语
同步脉冲压缩press of synchranizing pluseGB/T 3789: 31—91
同步脉冲压缩系指射频已调波的同步信号中点幅度与标准值之差，用百分数表示。射频已调波的同步信号幅度的标称值为同步项幅射电平的25%。测试方框图
测试方框图如图1所示。
测试信导发牛器
波形监现器
国象技术监督局1991-0 8-15批准滋动器
被测管放人器
同步脉冲压缩测试方框图
测试负载
射题或也络
示被器
1992-04-01实施
测试设备及测试规则
GB/T3789.31—91
测试设备及测试规则应符合 GB/T 3789.1及GB6277第4章的规定。6测试步骤
6.1按规范加上各极电压。
6.2测试信号发生器如图2所示测试信号K(u=0mV,700mV)。my
12μs-
图2测试信号(平场信号)
6.3将被测管放大器调到规定的工作状态(同步顶功率达到规定值)。6.4分别读取示波器屏幕上显示的同步电平和消隙电平处的射频电压峰-峰值（如图3所示）。图3
了数据处理
用6.4条所得数据，按公式(1)计算同步脉冲压缩值：同步脉冲压缩=「1
式中：A-
一同步电平处的射频电压峰-峰值，V：(A B)
1×100%
GB/T 3789.31-91
乃—消隐电平处的射频电压蜂-峰值，V。注：同步脉冲压缩按各饮测量中(A一H)的最小值计算。当 A一B>0. 25 A时，则应取(A一B)的最大值进行计算。附加说明
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所租779厂负责起草。
