YC/T 169.11-2002
基本信息
标准号： YC/T 169.11-2002
中文名称：烟用丝束测定系列标准 第11部分:二氧化钛含量
标准类别：烟草行业标准(YC)
标准状态：已作废
发布日期：2002-05-14
实施日期：2002-07-01
作废日期：2009-05-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：70998
标准分类号
标准ICS号：农业>>65.160烟草、烟草制品和烟草工业设备
中标分类号：食品>>制烟>>X85制烟综合
关联标准
替代情况：被YC/T 169.11-2009代替
出版信息
页数：4页
标准价格：8.0 元
相关单位信息
标准简介
YC/T 169.11-2002 烟用丝束测定系列标准 第11部分:二氧化钛含量 YC/T169.11-2002 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

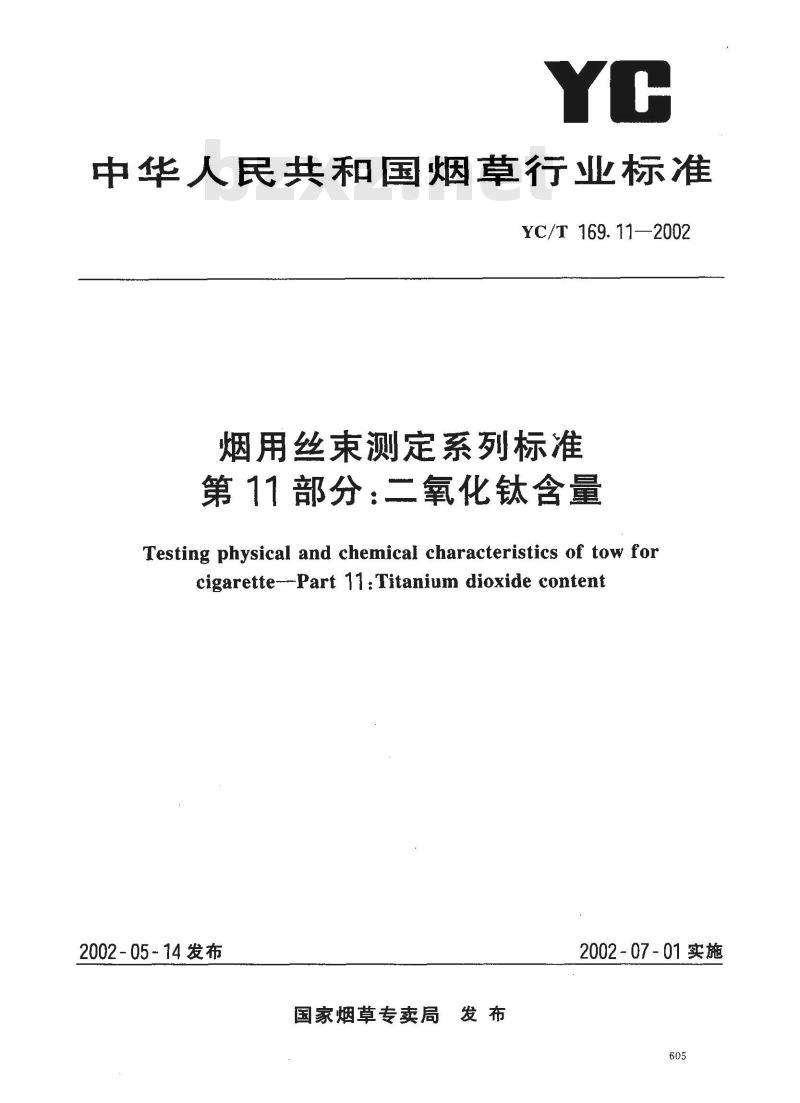

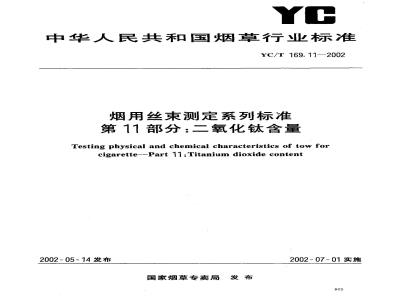

中华人民共和国烟草行业标准
YC/T 169. 11—2002
烟用丝束测定系列标准
第11部分：二氧化钛含量
Testing physical and chemical characteristics of tow forcigarette---Part 11: Titanium dioxide content2002-05-14发布
国家烟草专卖局发布
2002-07-01实施

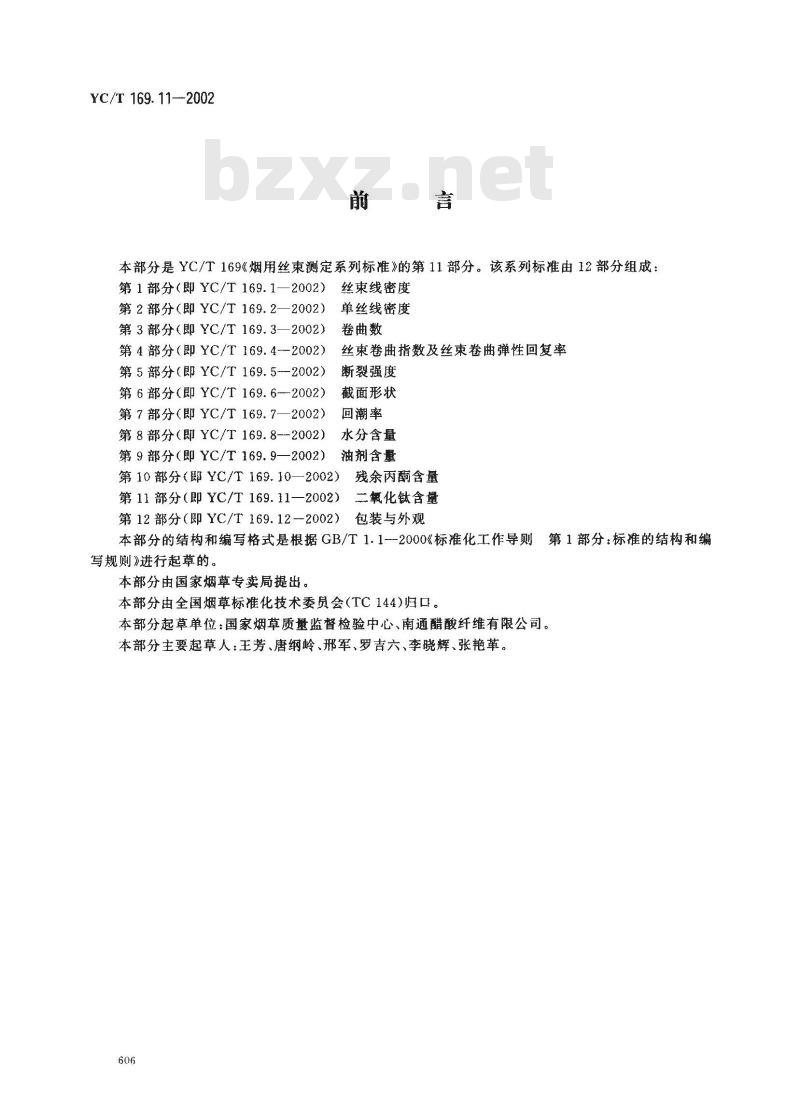

YC/T169.11—2002
本部分是YC/T169《烟用丝束测定系列标准》的第11部分。该系列标准由12部分组成：第1部分（即YC/T169.1—2002）第2部分（即YC/T169.2—2002)此内容来自标准下载网
第3部分（即YC/T169.3—2002）第4部分（即YC/T169.4-2002）
第5部分（郎YC/T169.5-—2002）第6部分（即YC/T169.6-2002）
第7部分（即YC/T169.7—2002）第8部分（即YC/T169.8--2002）第9部分（即YC/T169.9—2002）丝束线密度
单丝线密度
卷曲数
丝束卷曲指数及丝束卷曲弹性回复率断裂强度
截面形状
回潮率
水分含量
油剂含量
第10部分（即YC/T169.10—2002）第11部分（即YC/T169.11—2002)第12部分（即YC/T169.12--2002）残余丙葡含量
二氧化钛含量
包装与外观
本部分的结构和编写格式是根据GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》进行起草的。
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144)归口。本部分起草单位：国家烟草质量监督检验中心、南通醋酸纤维有限公司。本部分主要起草人：王芳、唐纲岭、邢军、罗吉六、李晓辉、张艳革。606

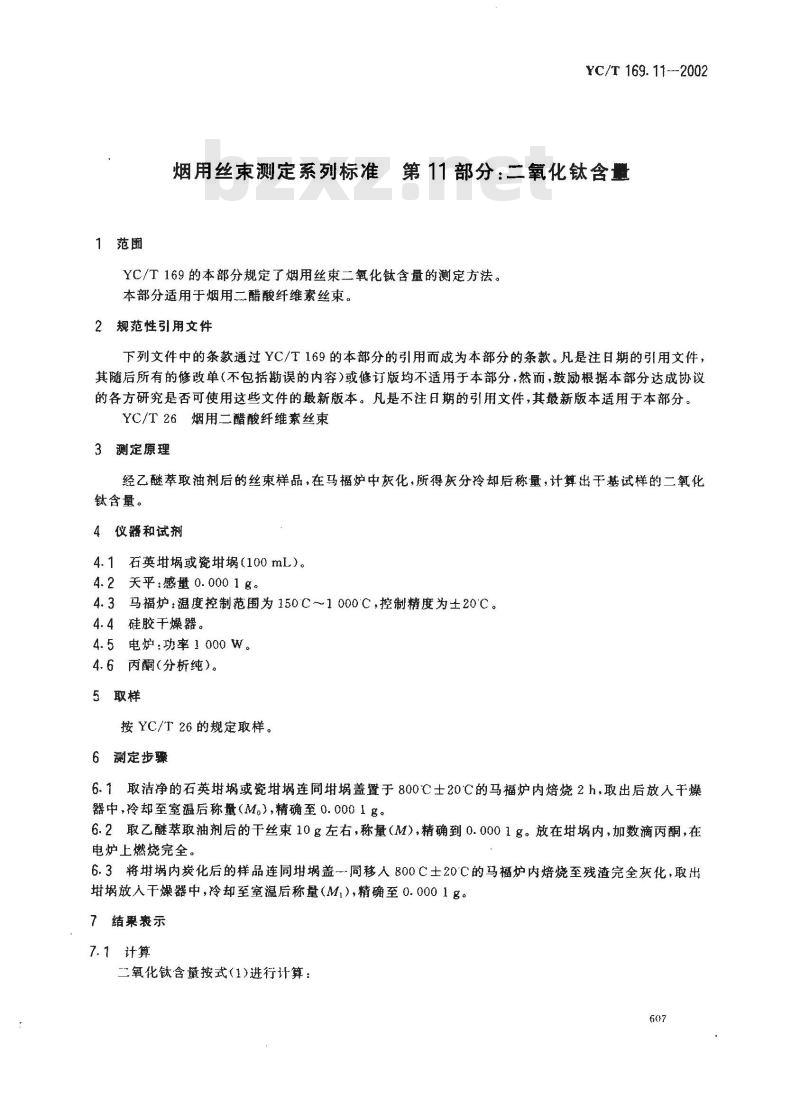

1范围
YC/T 169. 11--2002
烟用丝束测定系列标准第11部分：二氧化钛含YC/T169的本部分规定了烟用丝束二氧化钛含量的测定方法。本部分适用于烟用二醋酸纤维素丝束。2规范性引用文件
下列文件中的条款通过YC/T169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YC/T26烟用二醋酸纤维素丝束
3测定原理
经乙醚萃取油剂后的丝束样品，在马福炉中灰化，所得灰分冷却后称量，计算出干基试样的二氧化钛含量。
4仪器和试剂
4.1石英埚或瓷埚（100 mL）。
4.2天平：感量0.0001g。
4.3马福炉：温度控制范围为150℃～1000℃，控制精度为±20℃。4.4硅胶干燥器。
4.5电炉：功率1000W。
4.6丙酮（分析纯）。
5取样
按YC/T26的规定取样。
6测定步骤
6.1取洁净的石英埚或瓷埚连同盖置于800℃士20℃的马福炉内焙烧2h，取出后放人干燥器中，冷却至室温后称量（M。），精确至0.0001g。6.2取乙醚萃取油剂后的干丝束10g左右，称量（M），精确到0.0001g。放在埚内，加数滴丙酮,在电炉上燃烧完全。
6.3将埚内炭化后的样品连同埚盖一-同移入800℃士20C的马福炉内焙烧至残渣完全灰化，取出埚放人干燥器中，冷却至室温后称量（M,），精确至0.0001g。7结果衰示
7.1计算
二氧化钛含量按式（1）进行计算：607
YC/T 169. 11---2002
式中：
二氧化钛含量；
c(%) =
(ml =m。- 0. 04) × 100
m—萃取掉油剂的干丝束质量，单位为克(g)，m。—一石英埚质量，单位为克(g）;ml石英埚与灰煜的质量，单位为克(g）。0.04—不加二氧化钛的二醋酸纤维素本身的灰分含有率。7.2以两次平行试验结果的平均值表示，精确至0.01%。7.3两次平行测定结果绝对值之差不应大于0.03%。测定报告
测定报告应包括以下内容：
YC/T169本部分的编号，
试样的标志及说明，
检验时间、所用的仪器和型号；检验的环境条件和检验结果。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
YC/T 169. 11—2002
烟用丝束测定系列标准
第11部分：二氧化钛含量
Testing physical and chemical characteristics of tow forcigarette---Part 11: Titanium dioxide content2002-05-14发布
国家烟草专卖局发布
2002-07-01实施
YC/T169.11—2002
本部分是YC/T169《烟用丝束测定系列标准》的第11部分。该系列标准由12部分组成：第1部分（即YC/T169.1—2002）第2部分（即YC/T169.2—2002)此内容来自标准下载网
第3部分（即YC/T169.3—2002）第4部分（即YC/T169.4-2002）
第5部分（郎YC/T169.5-—2002）第6部分（即YC/T169.6-2002）
第7部分（即YC/T169.7—2002）第8部分（即YC/T169.8--2002）第9部分（即YC/T169.9—2002）丝束线密度
单丝线密度
卷曲数
丝束卷曲指数及丝束卷曲弹性回复率断裂强度
截面形状
回潮率
水分含量
油剂含量
第10部分（即YC/T169.10—2002）第11部分（即YC/T169.11—2002)第12部分（即YC/T169.12--2002）残余丙葡含量
二氧化钛含量
包装与外观
本部分的结构和编写格式是根据GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》进行起草的。
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144)归口。本部分起草单位：国家烟草质量监督检验中心、南通醋酸纤维有限公司。本部分主要起草人：王芳、唐纲岭、邢军、罗吉六、李晓辉、张艳革。606
1范围
YC/T 169. 11--2002
烟用丝束测定系列标准第11部分：二氧化钛含YC/T169的本部分规定了烟用丝束二氧化钛含量的测定方法。本部分适用于烟用二醋酸纤维素丝束。2规范性引用文件
下列文件中的条款通过YC/T169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YC/T26烟用二醋酸纤维素丝束
3测定原理
经乙醚萃取油剂后的丝束样品，在马福炉中灰化，所得灰分冷却后称量，计算出干基试样的二氧化钛含量。
4仪器和试剂
4.1石英埚或瓷埚（100 mL）。
4.2天平：感量0.0001g。
4.3马福炉：温度控制范围为150℃～1000℃，控制精度为±20℃。4.4硅胶干燥器。
4.5电炉：功率1000W。
4.6丙酮（分析纯）。
5取样
按YC/T26的规定取样。
6测定步骤
6.1取洁净的石英埚或瓷埚连同盖置于800℃士20℃的马福炉内焙烧2h，取出后放人干燥器中，冷却至室温后称量（M。），精确至0.0001g。6.2取乙醚萃取油剂后的干丝束10g左右，称量（M），精确到0.0001g。放在埚内，加数滴丙酮,在电炉上燃烧完全。
6.3将埚内炭化后的样品连同埚盖一-同移入800℃士20C的马福炉内焙烧至残渣完全灰化，取出埚放人干燥器中，冷却至室温后称量（M,），精确至0.0001g。7结果衰示
7.1计算
二氧化钛含量按式（1）进行计算：607
YC/T 169. 11---2002
式中：
二氧化钛含量；
c(%) =
(ml =m。- 0. 04) × 100
m—萃取掉油剂的干丝束质量，单位为克(g)，m。—一石英埚质量，单位为克(g）;ml石英埚与灰煜的质量，单位为克(g）。0.04—不加二氧化钛的二醋酸纤维素本身的灰分含有率。7.2以两次平行试验结果的平均值表示，精确至0.01%。7.3两次平行测定结果绝对值之差不应大于0.03%。测定报告
测定报告应包括以下内容：
YC/T169本部分的编号，
试样的标志及说明，
检验时间、所用的仪器和型号；检验的环境条件和检验结果。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
