YC/T 101-1996烟草机械 YJ16型卷烟机

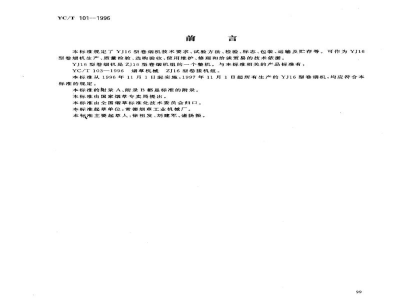

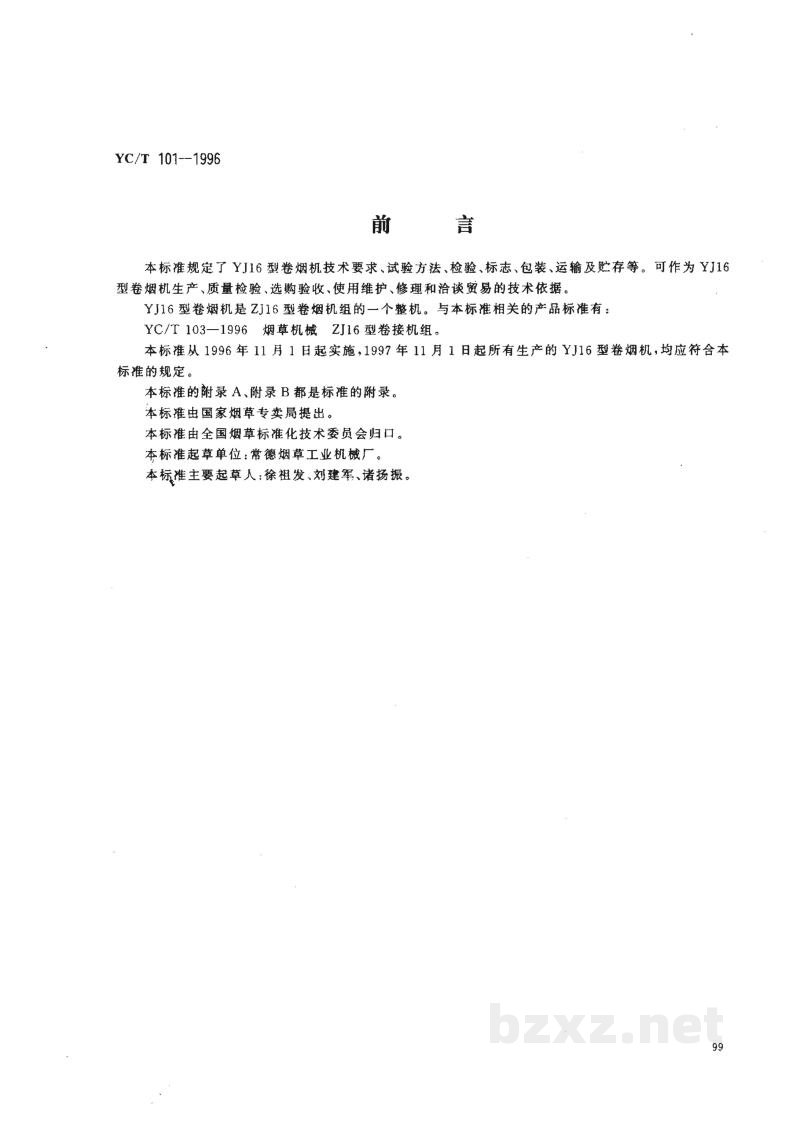

前 言

本标准规定了YJ16型卷烟机技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为YJ16型卷烟机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

YJ16型卷烟机是ZJ16型卷烟机组的一个整机。与本标准相关的产品标准有：

YC/T 103—1996 烟草机械 ZJ16型卷接机组。

本标准从1996年11月1日起实施，1997年11月1日起所有生产的YJ16型卷烟机，均应符合本标准的规定。

本标准的附录A、附录B都是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：常德烟草工业机械厂。

本标准主要起草人：徐祖发、刘建军、诸扬振。

中华人民共和国烟草行业标准

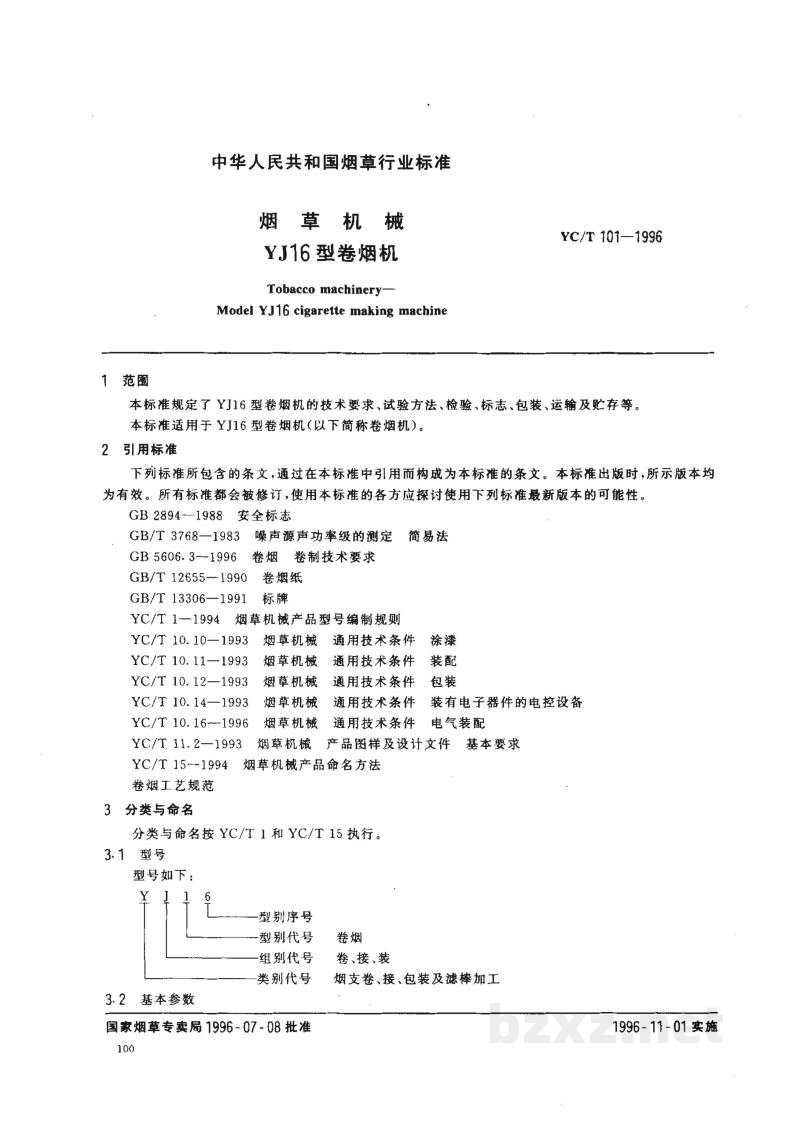

1 范围

本标准规定了YJ16型卷烟机的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于YJ16型卷烟机(以下简称卷烟机)。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 2894—1988 安全标志
• GB/T 3768—1983 噪声源声功率级的测定 简易法
• GB 5606.3—1996 卷烟 卷制技术要求
• GB/T 12655—1990 卷烟纸
• GB/T 13306—1991 标牌
• YC/T 1—1994 烟草机械产品型号编制规则
• YC/T 10.10—1993 烟草机械 通用技术条件 涂漆
• YC/T 10.11—1993 烟草机械 通用技术条件 装配
• YC/T 10.12—1993 烟草机械 通用技术条件 包装
• YC/T 10.14—1993 烟草机械 通用技术条件 装有电子器件的电控设备
• YC/T 10.16—1996 烟草机械 通用技术条件 电气装配
• YC/T 11.2—1993 烟草机械 产品图样及设计文件 基本要求
• YC/T 15—1994 烟草机械产品命名方法
• 卷烟工艺规范

3 分类与命名

分类与命名按 YC/T 1 和 YC/T 15 执行。

3.1 型号

型号如下：

3.2 基本参数

YC/T 101—1996

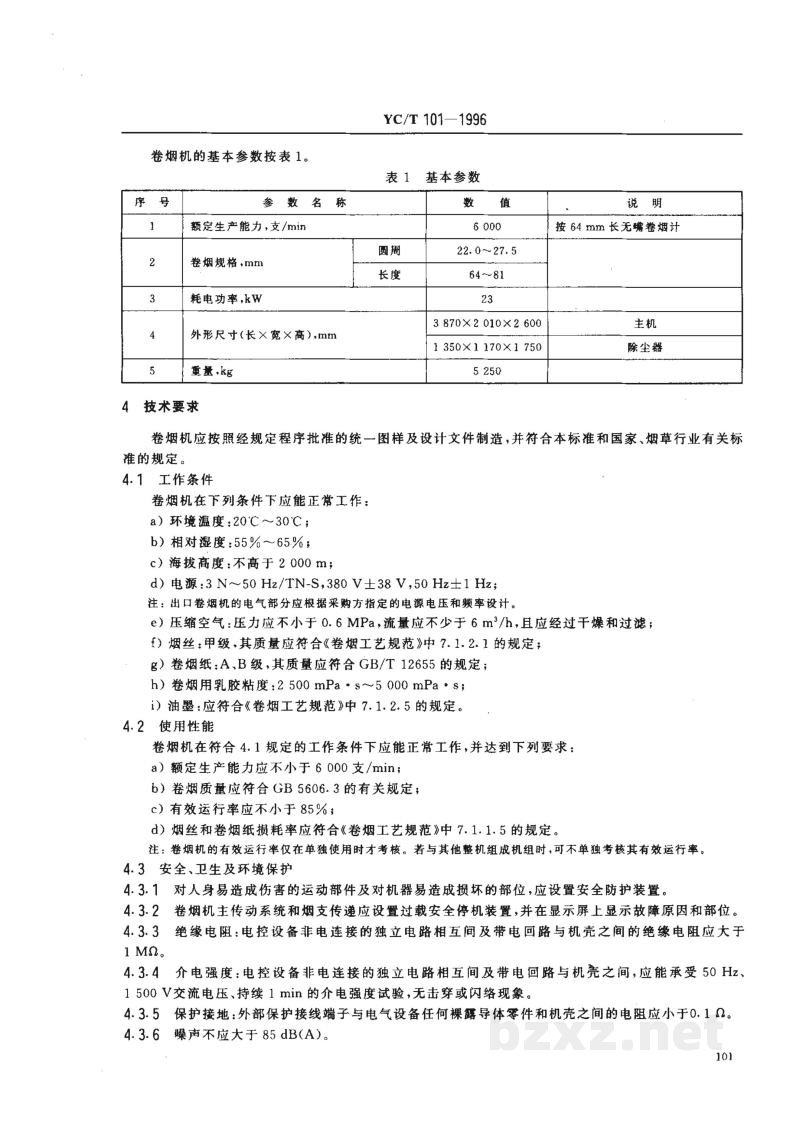

卷烟机的基本参数按表1。

表 1 基本参数

4 技术要求

卷烟机应按照按照规定程序批准的统一图样及设计文件制造，并符合本标准和国家标准、烟草行业有关标准的规定。

4.1 工作条件

卷烟机在下列条件下应能正常工作：

• a) 环境温度：20 ℃～30 ℃；
• b) 相对湿度：55%～65%；
• c) 海拔高度：不高于 2 000 m；
• d) 电源：3 N~50 Hz/TN-S,380 V±38 V,50 Hz±1 Hz；

注：出口卷烟机的电气部分应根据采购方指定的电源电压和频率设计。

• e) 压缩空气：压力应不小于 0.6 MPa，流量应不少于 6 m³/h，且应经过干燥和过滤；
• f) 烟丝：甲级，其质量应符合《卷烟工艺规范》中 7.1.2.1 的规定；
• g) 卷烟纸：A、B级，其质量应符合 GB/T 12655 的规定；
• h) 卷烟用乳胶粘度：2 500 mPa·s～5 000 mPa·s；
• i) 油墨：应符合《卷烟工艺规范》中 7.1.2.5 的规定。

4.2 使用性能

卷烟机在符合 4.1 规定的工作条件下应能正常工作，并达到下列要求：

• a) 额定生产能力应不小于 6 000 支/min；
• b) 卷烟质量应符合 GB 5606.3 的有关规定；
• c) 有效运行率应不小于 85%；
• d) 烟丝和卷烟纸损耗率应符合《卷烟工艺规范》中 7.1.1.5 的规定。

注：卷烟机的有效运行率仅在单独使用时才考核。若与其他整机组成机组时，可不单独考核其有效运行率。

4.3 安全、卫生及环境保护

4.3.1 对人身易造成伤害的运动部件及对机器易造成损坏的部位，应设置安全防护装置。

4.3.2 卷烟机主传动系统和烟支传递应设置过载安全停机装置，并在显示屏上显示故障原因和部位。

4.3.3 绝缘电阻：电控设备非电连接的独立电路相互间及带电回路与机壳之间的绝缘电阻应大于 1 MΩ。

4.3.4 介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受 50 Hz、1 500 V交流电压、持续 1 min的介电强度试验，无击穿或闪络现象。

4.3.5 保护接地：外部保护接线端子与电气设备任何裸露导体零件和机壳之间的电阻应小于 0.1 Ω。

4.3.6 噪声不应大于 85 dB(A)。
