YC/T 169.8-2002
基本信息
标准号： YC/T 169.8-2002
中文名称：烟用丝束测定系列标准 第8部分:水分含量
标准类别：烟草行业标准(YC)
标准状态：已作废
发布日期：2002-05-14
实施日期：2002-07-01
作废日期：2009-05-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：74653
标准分类号
标准ICS号：农业>>65.160烟草、烟草制品和烟草工业设备
中标分类号：食品>>制烟>>X85制烟综合
关联标准
替代情况：被YC/T 169.8-2009代替
出版信息
页数：4页
标准价格：8.0 元
相关单位信息
标准简介
YC/T 169.8-2002 烟用丝束测定系列标准 第8部分:水分含量 YC/T169.8-2002 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

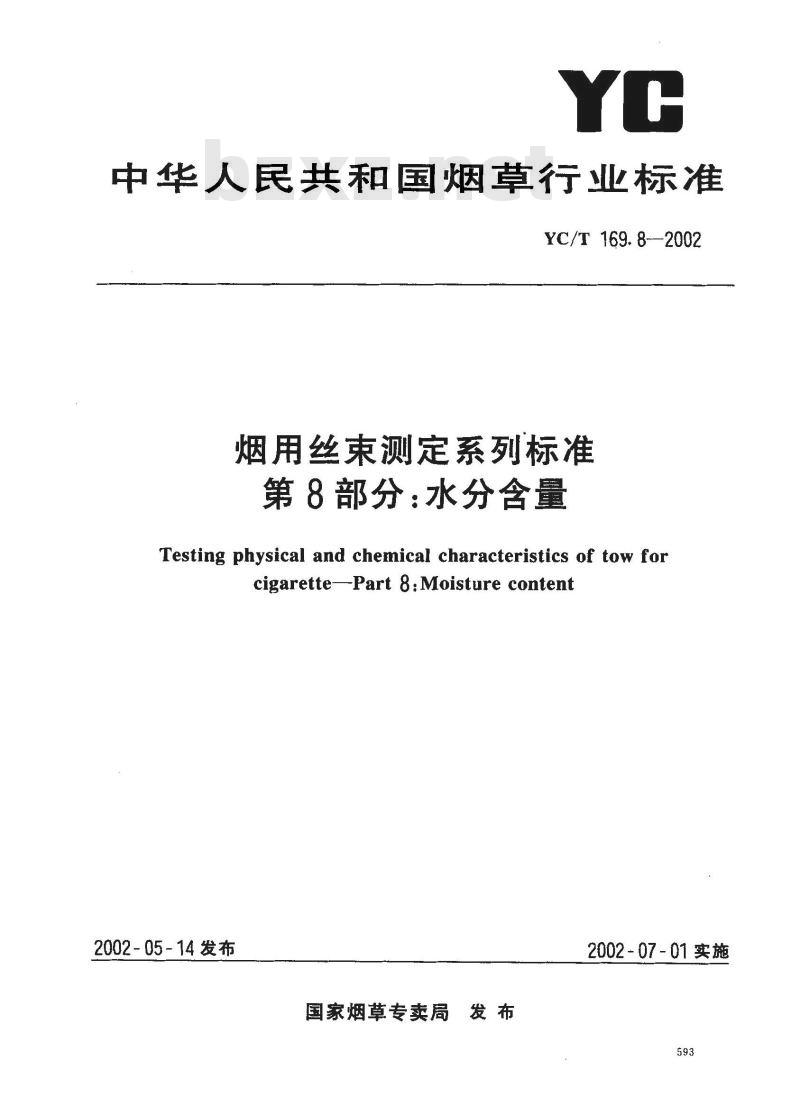

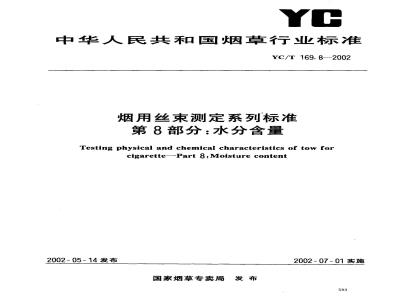

中华人民共和国烟草行业标准
YC/T 169.8--2002
烟用丝束测定系列标准
第8部分：水分含量
Testing physical and chemical characteristics of tow forcigarette-—Part 8:Moisture content2002-05-14发布
国家烟草专卖局发布
2002-07-01实施

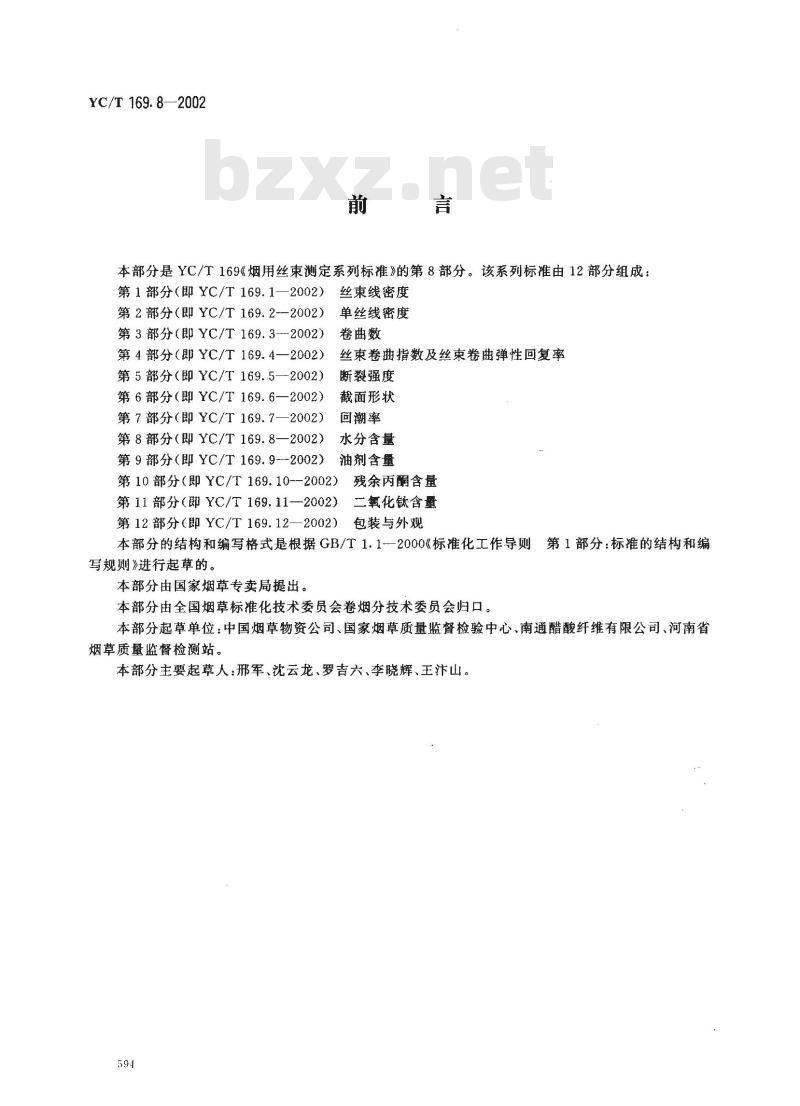

YC/T 169.8—2002
本部分是YC/T169《烟用丝束测定系列标准》的第8部分。该系列标准由12部分组成：第1部分（即YC/T169.1—2002）第2部分（即YC/T169.2-—2002）第3部分（即YC/T169.3—-2002)第4部分（即YC/T169.4—2002）第5部分（即YC/T169.5—2002）第6部分（即YC/T169.6—2002）第7部分（即YC/T169.7—2002）第8部分（即YC/T169.8—2002）第9部分（即YC/T169.9--2002)
丝束线密度
单丝线密度
卷曲数
丝束卷曲指数及丝束卷曲弹性回复率断裂强度
截面形状
回潮率
水分含量
油剂含量bzxZ.net
第10部分（即YC/T169.10--2002）第11部分(邸YC/T169.11—2002)第12部分（即YC/T169.12—2002）残余丙酮含量
二氧化钛含量
包装与外观
本部分的结构和编写格式是根据GB/T1.1-—2000《标准化工作导则第1部分：标准的结构和编写规则》进行起草的。
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会卷烟分技术委员会归口。本部分起草单位：中国烟草物资公司、国家烟草质量监督检验中心、南通醋酸纤维有限公司、河南省烟草质量监督检测站。
本部分主要起草人：邢军、沈云龙、罗吉六、李晓辉、王汴山。594

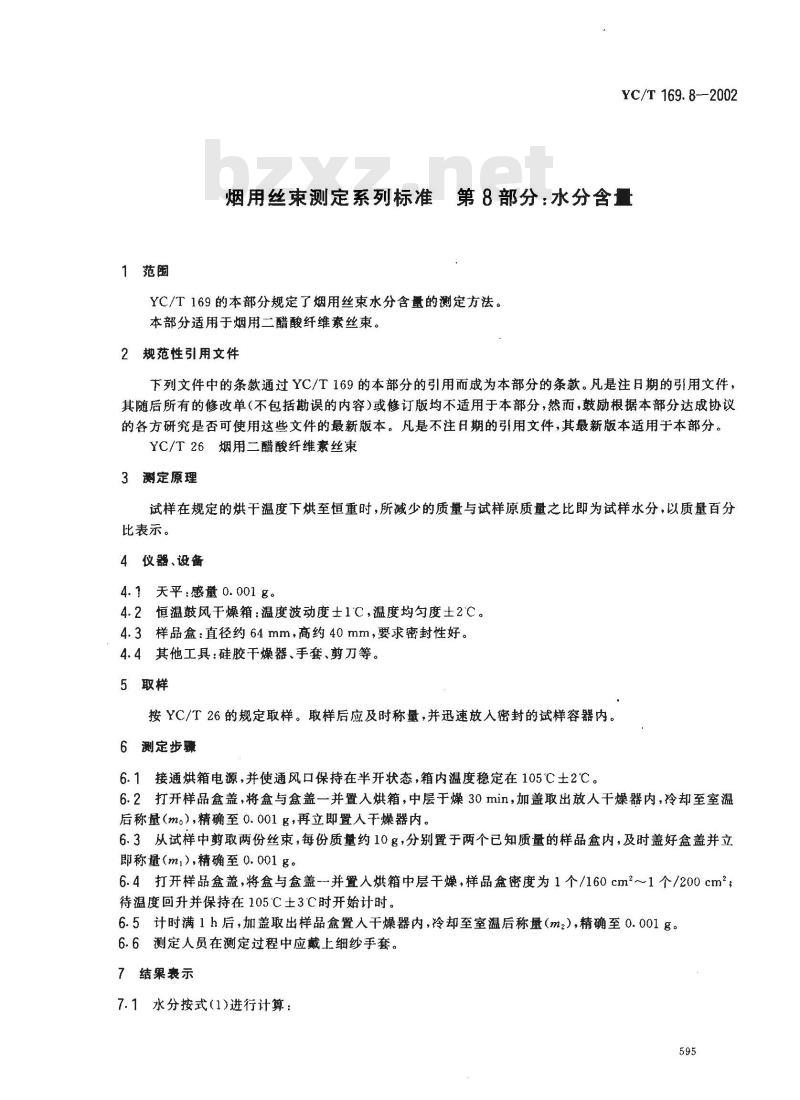

1范围
YC/T 169.8--2002
烟用丝束测定系列标准第8部分：水分含YC/T169的本部分规定了烟用丝束水分含量的测定方法。本部分适用于烟用二醋酸纤维素丝束。2规范性引用文件
下列文件中的条款通过YC/T169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YC/T26烟用二醋酸纤维素丝束
3测定原理
试样在规定的烘干温度下烘至恒重时，所减少的质量与试样原质量之比即为试样水分，以质量百分比表示。
4仪器、设备
4.1天平：感量0.001g。
4.2恒温鼓风干燥箱：温度波动度士1℃，温度均匀度士2C。4.3样品盒：直径约64mm，高约40mm，要求密封性好。4.4其他工具：硅胶干燥器、手套、剪刀等。5取样
按YC/T26的规定取样。取样后应及时称量，并迅速放入密封的试样容器内。6测定步骤
6.1接通烘箱电源，并使通风口保持在半开状态，箱内温度稳定在105℃士2℃。6.2打开样品盒盖，将盒与盒盖一并置入烘箱，中层干燥30min，加盖取出放人干燥器内，冷却至室温后称量（m。），精确至0.001g，再立即置人干燥器内。6.3从试样中剪取两份丝束，每份质量约10g，分别置于两个已知质量的样品盒内，及时盖好盒盖并立即称量（m，），精确至0.001g。6.4打开样品盒盖，将盒与盒盖并置人烘箱中层干燥，样品盒密度为1个/160cm2～1个/200cm2待温度回升并保持在105℃士3C时开始计时。6.5计时满1h后，加盖取出样品盒置入干燥器内，冷却至室温后称量（m2)，精确至0.001g。6.6测定人员在测定过程中应戴上细纱手套。7结果表示
7.1水分按式(1)进行计算：

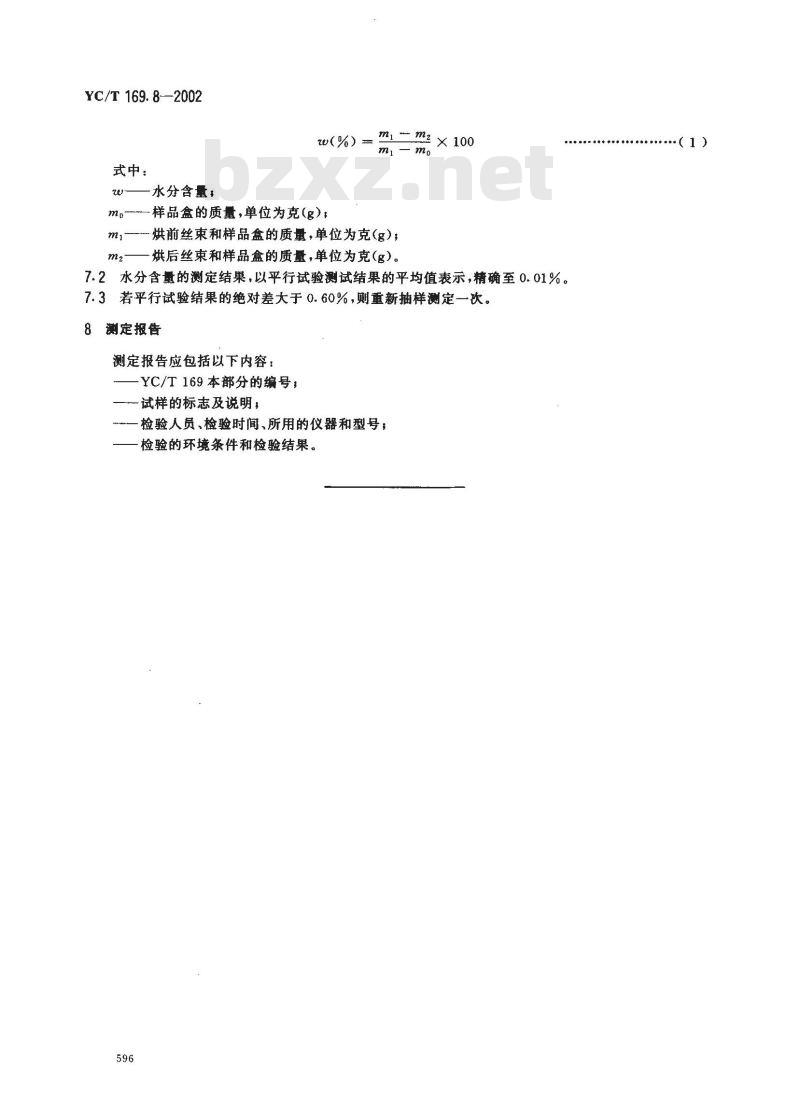

YC/T 169.8-—2002
式中：
一水分含量，
× 100
mi- mo
-样品盒的质量，单位为克（g），m烘前丝束和样品盒的质量，单位为克g），m2
一烘后丝束和样品盒的质量，单位为克（g）。7.2水分含量的测定结果，以平行试验测试结果的平均值表示，精确至0.01%。7.3若平行试验结果的绝对差大于0.60%,则重新捆样测定一次。测定报告
测定报告应包括以下内容：
YC/T169本部分的编号，
一试样的标志及说明，
一检验人员、检验时间、所用的仪器和型号，检验的环境条件和检验结果。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
YC/T 169.8--2002
烟用丝束测定系列标准
第8部分：水分含量
Testing physical and chemical characteristics of tow forcigarette-—Part 8:Moisture content2002-05-14发布
国家烟草专卖局发布
2002-07-01实施
YC/T 169.8—2002
本部分是YC/T169《烟用丝束测定系列标准》的第8部分。该系列标准由12部分组成：第1部分（即YC/T169.1—2002）第2部分（即YC/T169.2-—2002）第3部分（即YC/T169.3—-2002)第4部分（即YC/T169.4—2002）第5部分（即YC/T169.5—2002）第6部分（即YC/T169.6—2002）第7部分（即YC/T169.7—2002）第8部分（即YC/T169.8—2002）第9部分（即YC/T169.9--2002)
丝束线密度
单丝线密度
卷曲数
丝束卷曲指数及丝束卷曲弹性回复率断裂强度
截面形状
回潮率
水分含量
油剂含量bzxZ.net
第10部分（即YC/T169.10--2002）第11部分(邸YC/T169.11—2002)第12部分（即YC/T169.12—2002）残余丙酮含量
二氧化钛含量
包装与外观
本部分的结构和编写格式是根据GB/T1.1-—2000《标准化工作导则第1部分：标准的结构和编写规则》进行起草的。
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会卷烟分技术委员会归口。本部分起草单位：中国烟草物资公司、国家烟草质量监督检验中心、南通醋酸纤维有限公司、河南省烟草质量监督检测站。
本部分主要起草人：邢军、沈云龙、罗吉六、李晓辉、王汴山。594
1范围
YC/T 169.8--2002
烟用丝束测定系列标准第8部分：水分含YC/T169的本部分规定了烟用丝束水分含量的测定方法。本部分适用于烟用二醋酸纤维素丝束。2规范性引用文件
下列文件中的条款通过YC/T169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YC/T26烟用二醋酸纤维素丝束
3测定原理
试样在规定的烘干温度下烘至恒重时，所减少的质量与试样原质量之比即为试样水分，以质量百分比表示。
4仪器、设备
4.1天平：感量0.001g。
4.2恒温鼓风干燥箱：温度波动度士1℃，温度均匀度士2C。4.3样品盒：直径约64mm，高约40mm，要求密封性好。4.4其他工具：硅胶干燥器、手套、剪刀等。5取样
按YC/T26的规定取样。取样后应及时称量，并迅速放入密封的试样容器内。6测定步骤
6.1接通烘箱电源，并使通风口保持在半开状态，箱内温度稳定在105℃士2℃。6.2打开样品盒盖，将盒与盒盖一并置入烘箱，中层干燥30min，加盖取出放人干燥器内，冷却至室温后称量（m。），精确至0.001g，再立即置人干燥器内。6.3从试样中剪取两份丝束，每份质量约10g，分别置于两个已知质量的样品盒内，及时盖好盒盖并立即称量（m，），精确至0.001g。6.4打开样品盒盖，将盒与盒盖并置人烘箱中层干燥，样品盒密度为1个/160cm2～1个/200cm2待温度回升并保持在105℃士3C时开始计时。6.5计时满1h后，加盖取出样品盒置入干燥器内，冷却至室温后称量（m2)，精确至0.001g。6.6测定人员在测定过程中应戴上细纱手套。7结果表示
7.1水分按式(1)进行计算：
YC/T 169.8-—2002
式中：
一水分含量，
× 100
mi- mo
-样品盒的质量，单位为克（g），m烘前丝束和样品盒的质量，单位为克g），m2
一烘后丝束和样品盒的质量，单位为克（g）。7.2水分含量的测定结果，以平行试验测试结果的平均值表示，精确至0.01%。7.3若平行试验结果的绝对差大于0.60%,则重新捆样测定一次。测定报告
测定报告应包括以下内容：
YC/T169本部分的编号，
一试样的标志及说明，
一检验人员、检验时间、所用的仪器和型号，检验的环境条件和检验结果。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
