YC/T 86.1-1996
基本信息
标准号： YC/T 86.1-1996
中文名称：烟草机械 带式输送机 第1部分:型式与基本参数
标准类别：烟草行业标准(YC)
标准状态：已作废
发布日期：1996-07-08
实施日期：1996-11-01
作废日期：2006-10-13
出版语种：简体中文
下载格式：.rar.pdf
下载大小：85026
标准分类号
中标分类号：食品>>食品加工机械>>X94制烟机械
关联标准
替代情况：被YC/T 86.1-2006替代
出版信息
页数：4页
标准价格：8.0 元
相关单位信息
标准简介
YC/T 86.1-1996 烟草机械 带式输送机 第1部分:型式与基本参数 YC/T86.1-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
YC/T 86.1-1996

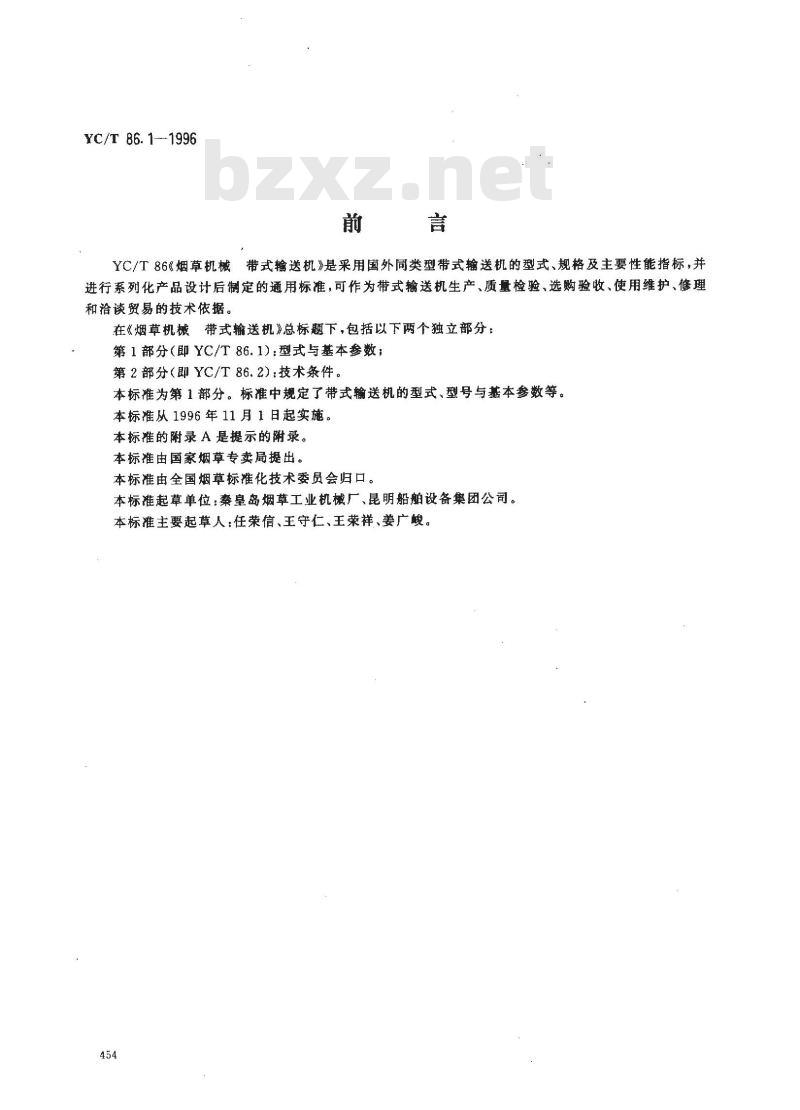

YC/T86《烟草机械带式输送机》是采用国外同类型带式输送机的型式，规格及主要性能指标，并进行系列化产品设计后制定的通用标准，可作为带式输送机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。
在《烟草机械带式输送机》总标题下，包括以下两个独立部分：第1部分（即YC/T86.1)：型式与基本参数；第2部分（即YC/T86.2)：技术条件。本标准为第1部分。标准中规定了带式输送机的型式、型号与基本参数等。本标准从1996年11月1日起实施。本标准的附录A是提示的附录。
本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：秦皇岛烟草工业机械厂、昆明船舶设备集团公司。本标准主要起草人：任荣信、王守仁、王荣祥、姜广峻。454
1范围

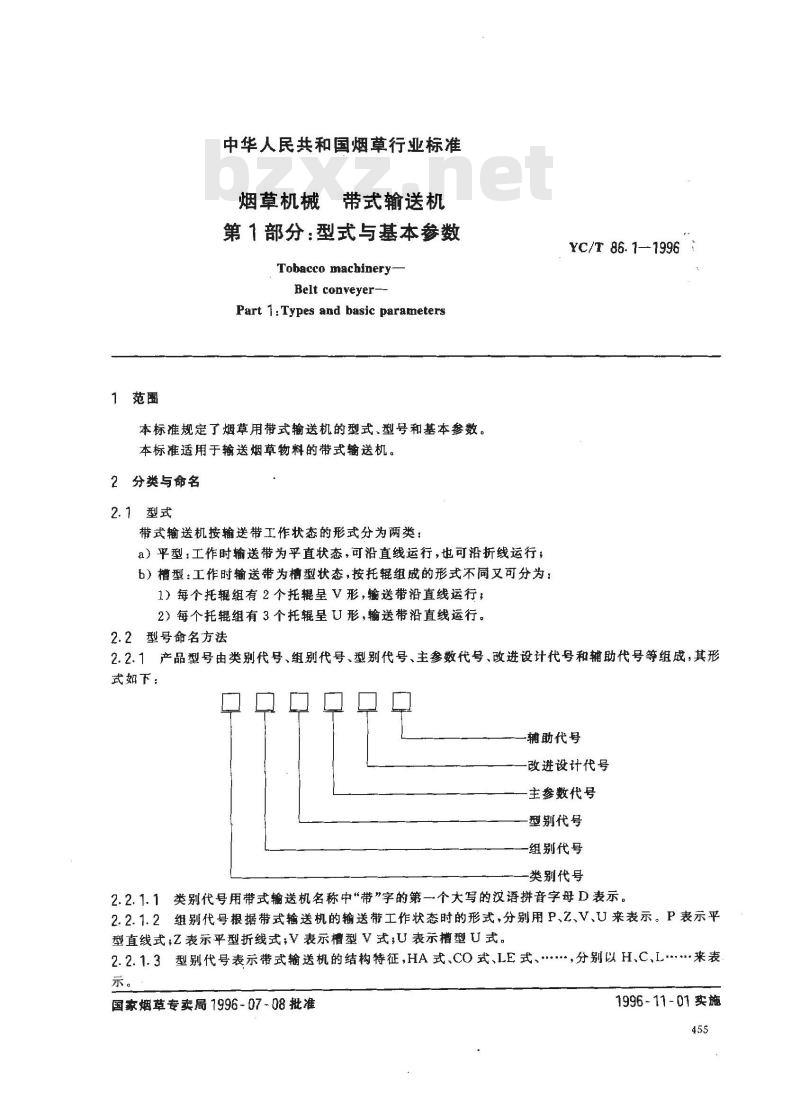

中华人民共和国烟草行业标准
烟草机械带式输送机
第1部分：型式与基本参数
Tobacco machinery-
Belt conveyer-
Part 1: Types and basic parameters本标准规定了烟草用带式输送机的型式、型号和基本参数。本标准适用于输送烟草物料的带式输送机。2分类与命名
2.1型式
带式输送机按输送带工作状态的形式分为两类：a）平型：工作时输送带为平直状态，可沿直线运行，也可沿折线运行；b）槽型：工作时输送带为槽型状态，按托辊组成的形式不同又可分为：1）每个托辊组有2个托辊呈V形，输送带沿直线运行：2）每个托辊组有3个托辑呈U形，输送带沿直线运行。2.2型号命名方法
YC/T 86.1—1996
2.2.1产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号等组成，其形式如下：
-辅助代号
改进设计代号
主参数代号
-型别代号
组别代号
类别代号
2.2.1.1类别代号用带式输送机名称中“带”字的第一个大写的汉语拼音字母D表示。2.2.1.2组别代号根据带式输送机的输送带工作状态时的形式，分别用P、Z、V、U来表示。P表示平型直线式，Z表示平型折线式；V表示槽型V式；U表示槽型U式。2.2.1.3型别代号表示带式输送机的结构特征,HA式.CO式、LE式、·，分别以H、C、L来表示。
国家烟草专卖局1996-07-08批准1996-11-01实施
YC/T 86.1-1996

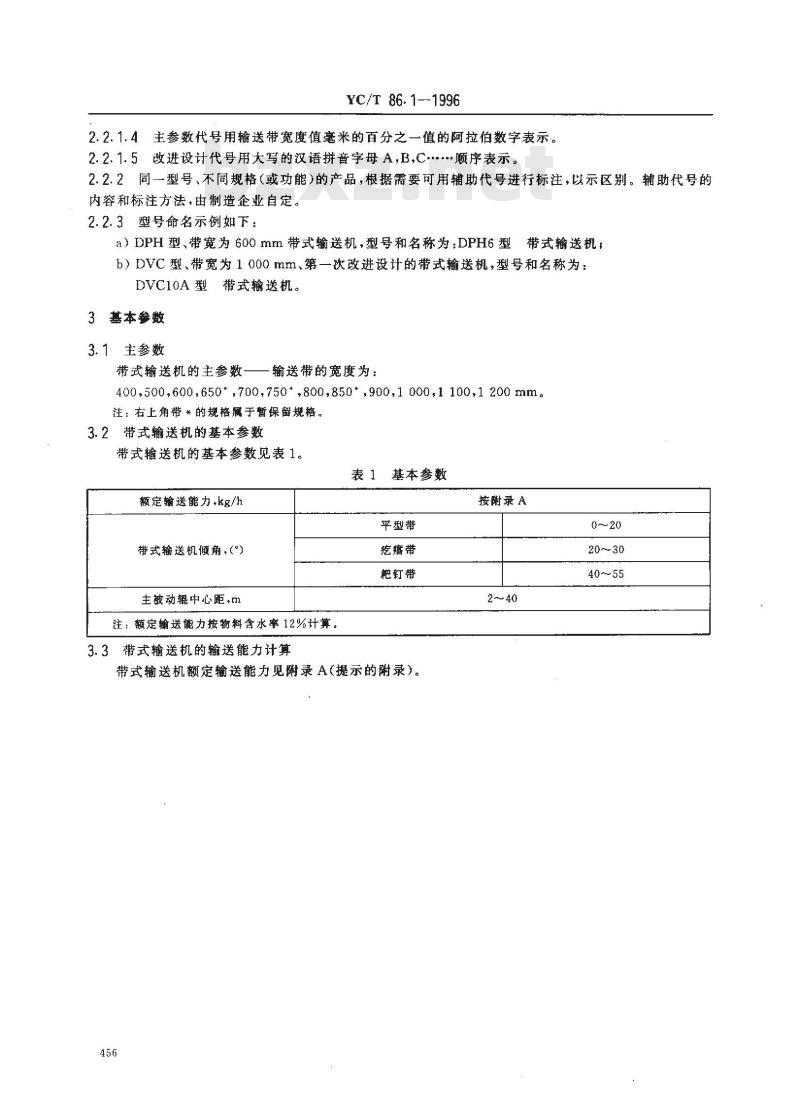

2.2.1.4主参数代号用输送带宽度值毫米的百分之一值的阿拉伯数字表示。2.2.1.5改进设计代号用大写的汉语拼音字母A，B.C.·顺序表示。2.2.2同一型号、不同规格（或功能）的产品，根据需要可用辅助代号进行标注，以示区别。辅助代号的内容和标注方法·由制造企业自定。2.2.3型号命名示例如下：
a）DPH型、带宽为600mm带式输送机，型号和名称为：DPH6型带式输送机：b）DVC型、带宽为1000mm、第一次改进设计的带式输送机，型号和名称为：DVC10A型带式输送机。
3基本参数
3.1主参数
带式输送机的主参数一一输送带的宽度为：400,500,600,650*,700,750,800,850,900,1000,1100,1200 mm.注：右上角带*的规格于暂保留规格。3.2带式输送机的基本参数
带式输送机的基本参数见表1。
表1基本参数
额定输送能力.kg/h
带式输送机倾角，（\）
主被动辊中心距，m
注：额定输送能力按物料含水率12%计算。3.3带式输送机的输送能力计算
平型带
疙瘩带
耙钉带
带式输送机额定输送能力见附录A（提示的附录）。456
按附录A
YC/T 86.1-1996

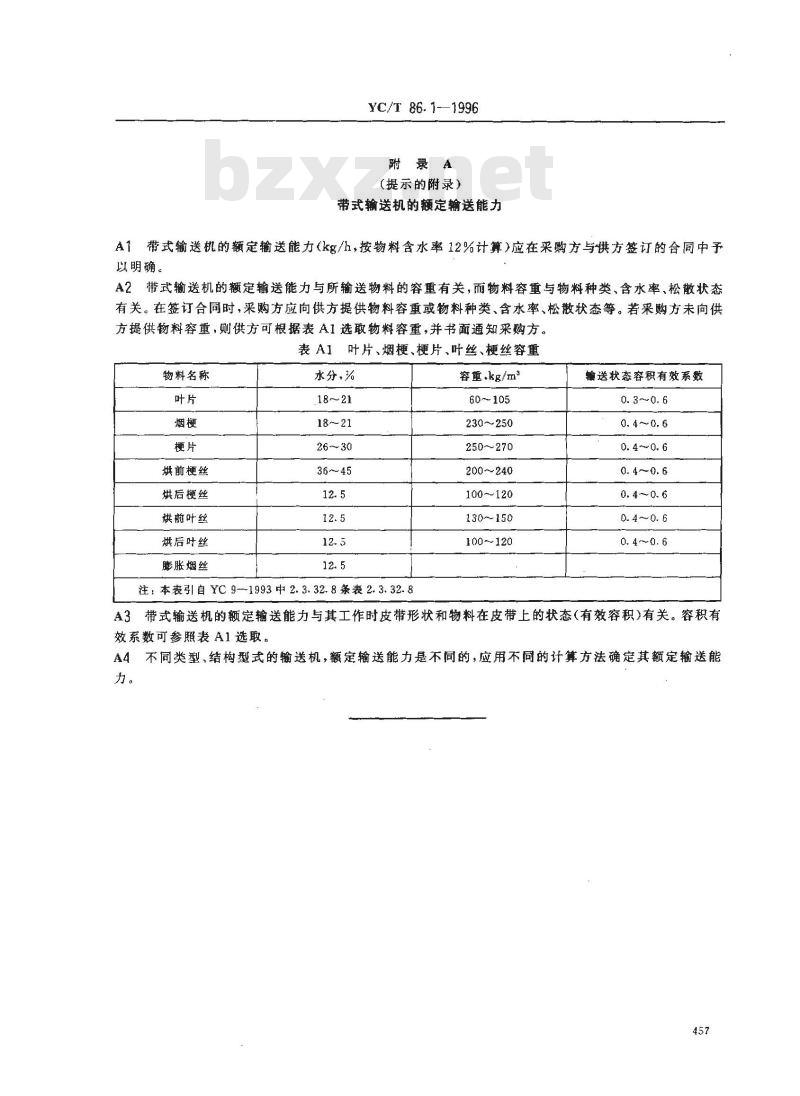

附录A
（提示的附录）
带式输送机的额定输送能力
A1带式输送机的额定输送能力（kg/h，按物料含水率12%计算）应在采购方与供方签订的合同中予以明确。
A2带式输送机的额定输送能力与所输送物料的容重有关，而物料容重与物料种类、含水率，松散状态有关。在签订合同时，采购方应向供方提供物料容重或物料种类、含水率、松散状态等。若采购方未向供方提供物料容重，则供方可根据表A1选取物料容重，并书面通知采购方。表A1叶片、烟梗、梗片、叶丝、梗丝容重物料名称
烘前梗丝
烘后梗丝
洪前叶丝
烘后叶丝
膨胀烟丝
水分·%
.18~21
注：本表引自YC9-1993中2.3.32.8条表2.3.32.8容重.kg/m
60～105
230~250
250~~270
200~240
100~120Www.bzxZ.net
130~150
100～120
输送状态容积有效系数
0. 4 ~ 0. 6
0. 4 ~0. 6
0. 4~0. 6
0. 4~0. 6
0. 4~ 0. 6
A3带式输送机的额定输送能力与其工作时皮带形状和物料在皮带上的状态（有效容积)有关。容积有效系数可参照表A1选取
A4不同类型、结构型式的输送机，额定输送能力是不同的，应用不同的计算方法确定其额定输送能力。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
