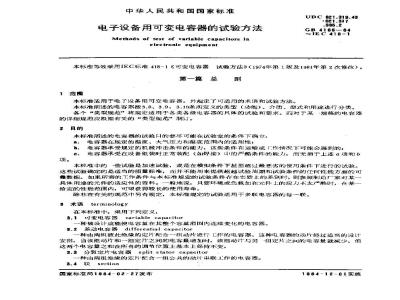

中华人民共和国国家标准
电子设备用可变电容器的试验方法Methods of test of yariable capacitors inelectronilc equipment
UDC621.319.43
: 621.317
.385.2
GB 4166-84
JEC 418-
本标准等效采用IEC标准418-1《可变电容器试验方法》（1974年第1版及1981年第2次修改）。第一篇　总　则　
1范图
本标准适用于电了设备用可变电容器，并规定了可适用的术语和试验方法。本标准所述的电容器按3.8，3.9、3.10条所定义的类型（功能）、介质、型式和用途进行分类。各个“类型规范”将规定适用于各类各级电容器的只体的试验和要求。而对于某规格的电容器的详细规范应根据有关的“类型规范”制订。2目的
本标准所述的电容器的试验日的要尽可能在试验室的条件下确立：。电容器在规定的温度、大气压力和湿度范围内的适用性：b．电容器承受规定的机械冲击条件的能力，这些条件在运输或「作情况下可能会遇到的c。电容器承受在设备组装时正带装配（如焊接）中的严酷条件的能力，而无损于上述α项和b项。
本标准中的些试验是加速试验，或是在模拟条件下甚至超过最恶劣的使用条件下进行的试验。这些试验确定的是适当的质量标准，而并不能用来提供超越试验周期和试验条件的任何性能方面的可靠数据。如果所需的丁作条件与本标准规定的试验条件存在实质上的差别时，则参照制造厂家对某一具体用途的元件的适应性的资料。一般地说，只要环境或负载加在元件上的应力不太严酷时，在某一给定的性能范围内，可望获得较长的使用寿命。除非在有关的规范中另有规定，本标准规定的试验适用于多联电容器的每一联。：术语terminology
在本标准中，采用下列定义：
a.1 可变电容器 variable capacilor一种被设计成能使电容量在其整个容范围内连续变化的电容器。3.2差动电容器differential capacitor一种由两组彼此绝缘的定片配合一组动片进行工作的电容器。这种电容器的动片经过适当的设计安排，当该组动片和一组定片之间的电容增加时，该组动片与另组定片之间的电容量就减少，但这两个电容量之和在所有的调节位置上基本上保持不变。3.3分裂定片电容器split statorcapacitar一种由两组绝缘的定片配合一组公共的动片串联工作的电容器。a.4 联section
国家标准局1984-02-27发布
1984-12-01实施
一组定片和与其对应的一组动片。GB 4166—84
3.5多联电容器multi-section capacitor一种具有多个联，月各联的电容量由一个公共驱动机构同时改变的电容器。3.B基准联reference section
其他联与其同步的那一联。
3.7同步联matchingsection
与基准联同步的联。
3.8类型type
按电容器的功能和经受各种严酷度的机械耐久性的能力（见第29.1条）来确定的一种分类。3.8.1A类：一种预定要在整个寿命期间频繁操作的电容器。当用于调谐时，这类电容器可以装有一个可在其上安装旋钮或传动轮的控制轴。3.a.2B类：一种用作微调或用作其他类似目的的电容器，其可动电极的转动次数和持续时间比A类少得多。
要.8.3C类，一种专门用作预调的电容器，在其寿命期间需要转动的次数极少。3.9型式 style
按电容器电容量的改变方法来确定的一-种分类。3.9.11型—同心型style1 - concentric-种由动子在定子内作轴向运动而变电容星的空气介质电容器。3.9.22型片型style2-vane
一种由动片在定片之间转动而改变电容量的电容器。8.9.33型—管型style3- tubular一种由一个电极在管子内作轴向运动而改变电容量的固体介质电容器。3.8.44型—压紧型style4-compression种由一叠电极和介质层压紧芯改变电容量的电容器。3.9.55型-片型style5-disk
种中旋转金属化的圆片而改变电容量的固体介质电容器。3.10 说明代号 descriptive cnde说明电容器的类型（功能）、介质、型式和用途的代号，可以按下列规定，用四个特征代号的形式来表示：
说明代号
类型 (功能)
A=调谐电容器
B =微调电容器
C=预调电容器
１=空气
1 2 =固体
1=同心型
2 =片型
3=管型
4－压紧型
5 =阅片型
1= 1级—专用
12=2级—民用
GB 4166-84
例如：专用、管型、固体介质、预调电容器的说明代号为C231。3.11最大电容量maximumcapacitance按有关规范中规定的方法调节驱动机构后所获得的电容量值。.12最小电容电minimum capacitance按有关规范中规定的方法调节驱动机构后所获得的电容量值。.18电容量范围capacitance swing最大电容鼠与最小电容量之差。3.14电容规律capacitance law
电容与驱动机构位置之间的关系。g.t5有效转角effectiveangle of rotation动片在最大电容量和最小电容电位置之间转动通过的角度（或圈数）。3.1e 总转total angle of rotation动片在两个止端之间转动通过的角度（或圈数）。没有止端，则总转角就是有效转角。3.17标称转角nominalangleofrotation进行电容进规律测时，用来确定测量点的角度。8.18回差backlash
当驱动机构先以顺时针方向然后以逆时针方向转到规定的测量角时所测到的电容量之差值（用比率表示)。
s.19视在功率apparent power
相对于一定的温升，电容器所能使用的最大伏炎额定值，该值取决于所加的频率、电流和电压。3.20F限类别溢度lowercategorytemperature电容器被设计用于连续1作的最低环境温度。s.21上限类别温度upper categorytemperature电容器被设计用于连续L作的最高环境温度。$.22 类别温度范围 category temperature ronge电容器被设计用于连续1作的环境温度的范制。3.2a调格后的电容漂移eapacitancedriftafteradjustment聚动机构以规定的速度旋转到某一规定的电容吐位置后，在规定的时间内所获得的电容鼠的变化（用比率表示）。
nominal capacitance
急,24标称电容量
在电容器或包装上标明的那些电容量值。标称电容量值要在相应的规范中作出规定，并且要包括下列一项几项内容：
电容量范围 (标称倬)
最大电容毕（标称值）
最小电容量(标称俏)
3.25额定电压ratedvoltage
在类别温度范圈内的任一-温度下，可以连续施加在电容器引出端的最大峰值电压。注：额运电压应在GB321一副*《优先数利优先数系》中给用的R5系列中选取。需要中问值，应在R系列选瑕。
3.26动片按接触电阻rotorcontactresistance动片触点引出喘与动片轴之间的电阻。type tests
8.27类型试验
* 啡 *GB 321-80\ 取代「 ±ISO/R3\。GB4166—84
对一个类型中有代表性的十试样所进行的一系列完整的试验，日的是要确定某个制造！能否被认为有能力生产符合规范的产品。享.28类型批准type approval
有关方面（用户自己或其代理者）对某个制造」“能被认为有能力生产相当数的符合规范规定的产品作出的决定。
acceptance tesls
3.29验收试验
根据使用方和制造厂之间的协议，为确定某次交货是否能验收而进行的试验。协议应包括；样品数量1
b．试验项国的选择
。针对从规范中所选择的试验，试验样品应符合其要求的程度。注，当使用方和谢造1“得到的试验结果不致时，为了进行仲裁，应来用本标准规定的力法。3.30试验 faclory tests
由制造厂进行的，以检验其产品是否符合规范的那些试验。第二篇试验的一般要求
4试验条件
除非另有规定，对于任何一项试验和测量，最初规定的方法，必须在该项试验或测最的所有后面的应用中被使用。
对于电容堆的测量，其测载方法应保证测量误差不超过：8。测量绝对电容量时，额定电容耻公筹的10%1b.测量电容遭变化时，规定的最大电容变化的10%。若试验时需施加力矩，则所使用的方祛应能保证施加力矩的精度达土10%。4.1试验的标准大气条件
除非另有规定，电容器的测量应在规定的时间内，按GB2421一81《电L电了产品基本环境试验规程总则》规定的止常的试验大气条件下进行。在测量过程中，试验样品应避免受到风吹成阳光直照的影响。除非另有规定，在条件试验期间需要测量时，应采用同样的要求。4.2安装方法
如果安装方法是重要的话，则在有关规范中应规定采用下列所述安装方法中的哪一种安装方法：方法A：在不引起异常应力的情况下，采用可行的方法把电容器安装牢固，方法B：在不引起异常应力的情况下，在一块约3mm厚，大小至少比电容器安装面的线性尺寸大25mm，经过加的金属板上，用可行的方法把电容器安装牢固方法C，在不引起异常应力的情况下，在一块比电容器的投影尺寸大的金属板上，用可行的方法把电容器安装牢固
方法D：有关规范规定的任何其他方法。注：应该注意，在有关规范中应详组介绍安装方祛，调为安装方法会影响到最小电容最和温度系数的测证。4.3试验样品
当本标准所述的试验项日规定在类型试验一览表中时，所需的样品数量应在有关规范中作出规定。经过类型试验的电容器不得用于设备或返回成品供货库。4. 4 类型试验一览丧
，用“GB‘242[-81”取代了[FC68-1”。GB 416684
类型试验项月应在有关规范中作出规定。第三篇 试验方法
5外观检查
用外观法检查表面情况、加工质量、标记和镀涂应良好。6尺寸和有效转角
应符合有关规范的规定值。
7电容量
7.1电容鼠测量
电容器应按有关规范的规定，采用4.2条所述的方祛之一进行安装。根据适用的情况试验设备的低电位端与金属板或动片引出端相连接。应在频率为800至1200Hz时测量中容量，或者在别的频率下进行测量，但所用的试验设备必须与在 1 kHz时校准好的电穿原始标准器进行校核。如果测量频率不是800至120Hz，则测量频率应在详细规范中作出规定。
调谐电容器在结构上通常带有与其在电气上相连的预褥电容器，因此，这些调谐电容器应按与这种型式的调谐电容器有关的详细规范所规定的条件进行各项试验。当它们之问在电气上不相连时，预调电容器应按相应的详细规范单独逊行试验。7.1.1最大电容盛
当按7.1条规定进行測量，，并按有关规范规定的方法调节驱动机构时，电容量应符合有关规范的规定值。
有关规范应规定：
a。最大电容量及其数值范围，
b驱动机构的位置或得到这个位置的方法。7.1.2最小电容量
当按7.1条规定进行测量，并按有关规范规定的方法调节驱动机构时，电容量应符合有关规范的规定值。
有关规范应规定：
电：最小电容量及其数值范围；b，驱动机构的位置或获得这个位置的方法。7.1.3电穿冠范围
计算得到的电容鼠范围应在有关规范规定的数值范围内。7.2电容量规律
7.2.1当按7.1案规定测量时，在有关规范中规定的不同的测量角上，基准联的电容量值应在有关规范规定的数值范国内。
多联电容器的基准联应在有关规范中作出规定。7.2.2进行测最时，各测最点应从有关规范中规定的标称转角（通常是180°）的0—5*—1095
一100%（以5%为间隔）中选取。按3.11条定义的最大电容量位置即是100%的转角位置，也是标称转角的基准点。*5 %或在详细规患中规定的转角百分比。GB4166-84
选定的第·个测量点（通常在5%转角处）的电容量值，应为本试验的零点基准电容量（见图1)。对于可在两个转动方向上电容量增大的电容器来说，其驱动机构使电容鼠增大的旋转方向应在有关规范中作出规定。
有关规范应规定每一个选定的测量点的电容量减去零点基准电容量后的电容量差值。当驱动机构于最小和最大电容量位置之润向同一个方向调节时，电容量变化决不应出现逆变。最大电容量
零点基准电奔盈
5外或详细规范
中规定的位置
所转角
标称转角
图1电容鼠测鼠份置图示
7.2.3多联电容器（不包括差动电容器）的其他任何-联和基准联之间的同步应在有关规范规定的数值范围内。对于这种测其，其测量电路应在标称转角的5%处或在有关规范规定的位置上调平衡。7.3耦合电容量
如果多联电容器联间的耦合是重要的，则耦合电容量的数值范围应在有关规范中作出规定。如果多联电容器联间的耦合容量必须进行测量，则应使用下列规定的三端点测量法：电容器应按有关规范的规定，采用4.2条所述的方法之一进行安装，并置于最小电容量位置。在测量两联之间的耦合电容其时，其余各联应与测试设条的接地端相连。测鼠的基本线路如图2所示。
图中：CC2—
待测屯容器的联，
耦合电容。
待测的耦合电容Ck与H和L端点相连，C,和C，联的其余两端与M端相连。耦合电穿量应在频率为8门至1200Hz时测量，或者在别的懒率下进行测量，但所用的试验设备必GB 4166-84
须与在1kHz时校准好的电容原始准器进行校梭。如果測量频格不是800至1200Hz，则测频率应在详细规范中作出规定。有关规范应规定，
理。哪些联之闻应测量耦合电容量b.
帮合电容畏的数值范围。
耦合电容量应不超过有美规范规定的数值范围。8回差
8.1电器应按有美规范的规定，采用4.2条所述的方法之一-进行安装。8.2将动片从最小电容证位置开始，旋转到约为总电容量范制50%的位置上，并在这一位置测最电容量（C）。
8.3在有关规范规定的调节精度下*，把动片连续平滑地转到接近最大电容壮的化置，然后再转间到上述8.2条规定的测最点，并重谢一次电容量（C.）。8.4根据8.2条和18.3条所测得的电容量值之差，问差由下式计算：d-
式中d—差，单你10·\,
按8.2条测得的电容量
按8.3条测得的电容最。
(Ch -C)
8.S按上述规定测定的问卒应在有关规范规定的数值范围内。8.6有关规范应规定：
安装方法，
回差的数值范|相。
9损耗角正切值bzxZ.net
9.1电容器应按存关规范的规是，采用4.2条所述的方法之-·进行安装。9.2
损耗们正值应在有关规范规定的频率下，并将动片置于有关现范规定的电容量值时进行测损耗销正切值应在有关规范规定的数值范函内。9.3
9.4有关规范啦舰定：
安装方法，
翘量频率，
电容量值，
损耗角正切值的最大值。
10绝缘电阻
电容器应按有炎规范的规定，采用4.2条所述的方法之·一进行安装。10.1
绝缘电阻成便用下列适用的测试电压进行测量：10.2
*原文为“在1.2条见达的安装精度下*，铂于此条不沙及到安装，所以改为“征有关规范规定的调节精度下”。额定电压U。（V）
UR>500
100≤UR500
U, 100
GB 4166--84
测试电压应加于彼此绝缘的部位之间持续60±5秒。在整个试验过程中，动片应置于有关规范规的位置。10.3绝缘电阻应不小于有关规范规定的数值。有关规范应规定：
a，安装方法
b。施加电压的部位
动片位置，
绝缘电阻的最小值。
11 耐电压
浏试电(V)
500 ± 50
100 ± 15
11.1电容器应按有关规范的规定，来用4.2条所述的方法之一进行安装。11.2当有关规范规定的试验电压施加在每一联的动定片之间时，不应击穿。如果使用交流电源，试验应在标称的电源频率下进行。对于类型试验，施加试验电压应持续60土5秒钟，其间动片应在整个有效转角内转动。
对于在其他的试验过程中或试验结束时进行的测量，施加试验电压应持续2秒钟，其间电容器置于最大电容量或有关试验规定的其他位置。注：对于空气介质电容器，由于积尘而引起的最初就火可以不让。11.3若电容器带有绝缘的安装装置时，试验电压应加于有关规范规定的下列部位之间：动片和安装板
定片和安装板：
每组动片（如适用)。
114有关规范应规定：
安装方法：
试验电压；
施加试验电压的部位（除上述部位之外的其他部位)。12动片接触电阻
12.1电穿器应按有关规范的规定、果用4.2条所述的方法之一进行安装。12.2动片接触电阻应在动片触点和动片轴之间，用使电流流过接触点但引起的电位降不超过20mV的方法进行测量，测量电流应不超过1A（直流）。如所选的电流值小F1A（直流），则应在有关规范中作出规定。测量仪器应保证其有土10%的精度。12.3当按12.2条规定进行测量时，动片在任一位置的动片接触电阻都应不超过有关规范规定的数值。
12.4有关规范应规定
组。测量电流（如果小于1A)，
b，动片接触电阻的最大值。
13温度系数
GB 4166--84
13.1电容器应按有关规范的规定，采用4.2条所述的方法之一~进行安装，动片应置于下列位置，并在整个试验过程保持不变。
A类：标称最大电容量的40%至60%，B类和C类：标称最大电容量的60%至80%。13.2电容器应依次保持在下列各个温度中：+15℃至+35℃（试验的标准室温)a.
b。下限类别温度‘℃
c.+15℃至 +35C,
d．上限类别温度\℃；
e+15℃至+35℃。
a、c和e项彼此相差应在 4 :之内。本循环应一次完成，并应避免温度冲击。13,8当电容器达到热稳定后，应在13,2条规定的迁种温度的每一种温度下测量电容量，并H每次测量的电气条件必须相同。
当相隔5分钟测得的两个电容量读数差不超过测量仪器所引起的误差时，应灿定电容器已达到了热稳定状态。
应特别注意：对于每一次测量，必须使试验设备连到电容器的引线间的电容鼠保持不变。每次测量电容量时，试验箱的温度应作记录。温度测量应精确到0.5℃。13.4温度系数应在a，b两项之间和c、两项之间计算（见13.2条）。本试验的温度系数应取所得的两个数值中的较大者。温度系数（单位关10-6/℃）按下式计算：AC
式中：
当计算a项和b项间的温度系数时：C——a顶的电容量;
AC—a顶和b项的电容盘差，
At—a项和b项的温度差。
当计算项和项间的温度系数时：C
—c项的电容量，
-c项和d项的电容量差：
-c利[d项的温度差。
13.5按上述规定确定的温度系数应在有关规范规定的数值范围内。13.6有关规范应规定：
。安装方法
b。温度系数的数值范围。
14电容量漂移
14.1电容量漂移是在13.2条中的温度a和c项问得到的电容量之差。此差值用13.2条f1的温度a项时测得的电容值的臣分比米表示。GB4166—84
14.2电容量漂移应在有关规范规定的数值范围内。14.3有关规范应规定电容量漂移的数值范围。15转动力矩
15.1电容器应按有关规范的规定，采用4.2条所述的方法之一进行安装，并使动片轴处于水平位置。
15.2在两个方向上，即在顺时针和逆时针方向上，转动驱动机构到任一角度所需的力矩（包括起动力矩）均应进行测量。
对丁故意增大起动力矩的预调电容器，其起动力矩应进行测量。15.3转动力矩应在有关规范规定的数值范围内。15.4有关规范应规定：
。安装方法
b，转动力矩的数值范围；
c：对十故意增大起动力矩的预调电容器，其起动力矩的数值范围。16锁紧
16.1末锁紧的电穿器应按有关规范的规定，采用4.2条所述的方法之一进行安装，且动片置于相当于标称最大电容量40%至60%的位置，按7.1条的规定测量电容量。16.2然后，按有关规范规定的力矩施加于锁紧装置，使驱动机构锁紧，并重测-次电容量。16.8其电容的变化应不超过有关规范规定的数值。16，4然后，按有关规范规定的力矩以顺时针方向施加于锁紧了的驱动机构，再重测一次电容量。16.5然后，按有关规范规定的力矩以逆时针方向施加于锁紧了的驱动机构，再重测一次电容量。16.6每次施加力矩之后所测得的电容量，与驱动机构锁紧后测得的电容量（见16.2条）进行比较，其电容量的变化，应不超过有关规范规定的数值。18.7有关规范应规定：
鱼。安装方法
b．锁紧力矩，
锁紧后电容量变化的数值范围；d.
施加于锁紧了的驱动机构的力矩，e.对锁紧的驱动机构施加力矩后电容量变化的数值范围。17耐锁紧力矩
17,1电容器应按有关规范的规定，采用4.2条所述的方法之一进行安装。17.2用等于16.2条规定的锁紧力矩的两倍力矩施加于锁紧装置。17.3各部件应无松动现象。
17.4有关规范应规定安装方法。18止端力矩
18.1电容器应按有关规范的规定，采用4.2条所述的方法之一进行安装。18.2将动片置于靠着一个止端，并按有关规范规定的力矩施加十驱动机构持续10秒钟。18.8将动片置于靠差另一个止端，重复进行这一试验。18.4经外观检查应无机械损伤。18.5有关规范应规定；
a．安装方法；
b施加的力矩。
1推力和拉力(轴向）
18.1推力
GB 41B6—84
1号.1.1电容器应按有关规范的规定，采用4.2条所述的方法之一进行安装，若有锁紧装置，则应把它卸下或松开。动片应置于下列位置，并在整个试验过程中保持不变。A类，标称最大电容量的40%至60%B·类和C类：标称最大电容量的60%至80%。然后按7.1条的规定测量电容量。19.1,2按有关规范规定的轴向推力施加于驱动机构的操作端。应当注意确保不致超过规定的负荷。11.1.3在19.1.2款规定的状态下，按7.1条的规定测量电容量。此电容量与按19.1.1款测得的电客量相比较，其变化不得超过有关规范规定的数值。19.1.4有关规范应规定
，安装方法：
施加的推打
电容量变化的数值范围。
19,2最大允许推力
按有关规范规定的推力施加于驱动机构的操作端持续10秒钟。19.2.1
经外观检查应无机械损伤。
有关规范应规定允许推力。
19.3最大允许拉力
按有关规范规定的拉力施加于驱动机构的操作端持续10秒钟。19.3.1
19.3.2经外观检查应无机械损伤。19.3.3有关规范应规定允许拉力。20侧推力
20.1电容器应按有关规范的规定，采用4.2条所述的方祛之一进行安装，动片应置干下列位置，并在整个试验中保持不变。
A类：标称最大电容量的40%至60%B类和C类：标称最大电容最的60%至80%。然后按7.1条的规定测量电容鼠。20.2除非有关规范另有规定，按有关规范规定的推力以垂直于轴的方向施加于距轴承外表面10mm的驱动机构的操作端。
在此状态下按7.1条的规定测量电容量。20.此电容量与按20.1条测得的电容量相比较，其变化不得越过有关规范规定的数值。20，4然后，此推力应沿圆周依次作用于与起始施加力矩的位置成90°、180°、270°的位置上，并在每次施加推力时测盘电容量。20.5此电容量与按20，1条测得的电容量相比较，其变化不得超过有关规范规定的数值。20.6有关规范应规定：
售。安装方法
b，施加的推力
e.：力的作用点（如果不是10mm处)ld。‘最大允许电容量变化。
21引出端强度
21.1拉力试验
GB 4166-84
21.1.1引出端应按有关规范规定的严酷度，经受GB2423.29—82*中的试验Ua程序。此外，爆纹引出端应经受有关规范规定的推力试验。21.1.2引出端或电容器应无损伤。21.2弯曲试验
21.2.1设计用于弯曲的引出端应经受GB 2423.29一82*中的试验Ub程序-个循环。21.2.2引出端或电容器应无损伤。21.3转矩试验
21.3.1螺纹引出端应经受GB2423.29—82*中的试验Ud程序。21.8.2引出端或电容器应无损伤。22温度快速变化
22.1电容器应按有关规范的规定，采用 4.2条所述的方祛之一进行安装，动片置于标称最大电容量位置，并测量电容量。
22,2电容器应在有关规范规定的上限和下限类别溢度上，经受按GB 2423.2281**中的试验Na规定的温度变化试验。每次置于类别温度的持续时间为30分钟。待恢复后，应符合下列要求：
无明显的机械损伤：
此电容量与按22.1条测得的电容量相比较，其变化不得超过有关规范规定的数值。转动力矩应在15章规定的数值范围内！密封电容器应符合30章规定的密封试验。22.4
有关规范应规定：
安装方法；
电容量变化的数值范围；
循环次数。
23焊接
23.1设计用于焊接的每个引出端的焊接部位，应按有关规范的规定经受GB2423.28一82***中试验 T的适当程序。
23.2试验结束时，经外观检查应无机械损伤。任何附加要求应在有关规范中作出规定。23.3有关规范应规定：
试验T的适当程序！
任何不同于规定的浸溃深度（焊槽法）；b.
施焊时间、润壶时间和铬铁尺寸（铬铁法)；恢复时间：
任何附加要求（如有必要）。
24冲撞
*用“GB 2423.29—82”取代了“1EC68-2-21\。*用“GB 2423.22—81\取代了*IEC68-2-[4”。***用“GB 2423.28—82\ 取代了 4IEC68-2-20\。
