GB/T 4217--2001

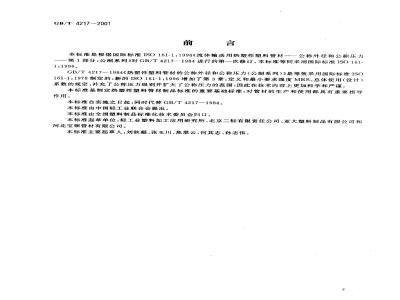

本标准是根据国际标准ISO161-1:1996《流体输送用热塑性塑料管材-—公称外径和公称压力第1部分：公制系列》对GB/T4217一1984进行的第一次修订。本标准等同采用国际标准ISO161-1:1996。
GB/T4217—-1984《热塑性塑料管材的公称外径和公称压力（公制系列）》是等效采用国际标准ISO161-1:1978制定的，新的ISO161-1:1996增加了第3章：定义和最小要求强度MRS、总体使用（设计）系数的规定，补充了公称压力级别并扩大了公称压力的范围，因此在技术内容上更加科学和严谨。本标准是制定热塑性塑料管材制品标准的重要基础标准，对管材的生产和使用都具有重要指导作用。
本标准自实施之日起，同时代替GB/T4217-1984。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会归口。本标准起草单位：轻工业塑料加工应用研究所、北京二轻有限责任公司、亚大塑料制品有限公司和河北宝硕管材有限公司。
本标准主要起草人：刘秋凝、张玉川、焦翠云、何其志、孙志伟。GB/T4217--2001
ISO前言
国际标准化组织(ISO)是一个世界范围的国家标准化机构的联合体。制定标准的工作一般由ISO技术委员会进行。对技术委员会的某个项目感兴趣的任何成员机构，都有权参加该委员会的工作。无论是官方的还是非官方的国际组织，与ISO联系后也可以参加该项工作。在电工标准化方面，ISO与国际电工委员会（IEC)保持密切协作。技术委员会采纳的国际标准草案，要提交给成员机构进行表决。至少获得参加投票的75%的成员机构同意后，该草案才能作为国际标推发布。国际标准ISO161-1是由ISO/TC138流体输送用塑料管材、管件和阀门技术委员会起草。此第三版取消并代替已经被技术修改的第二版（ISO161-1：1978）。IS(）161在总标题“流体输送用热性塑料管材一公称外径和公称压力”下，包括以下部分：第1部分：公制系列www.bzxz.net
一第2部分：英制系列
IS161-1本部分的附录A是提示的附录。1范围
中华人民共和国国家标准
流体输送用热塑性塑料管材
公称外径和公称压力
Thermoplastics pipes for the conveyance of fluids--Nominal outside diameters and nominal pressuresGB/T 4217—2001
idt IsO 161-1:1996
代替GB/T 4217·--1984
本标准规定了有压和无压流体输送用热塑性塑料管材的公称外径，并规定了有压热塑性塑料管材的公称压力、最小要求强度和总体使用（设计）系数。本标准适用于用各种加工方法和材料制造的、横截面为圆形、内外壁光滑的热塑性塑料管材。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T321—1980优先数和优先数系GB/T18475--2001热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数(eqvIS012162:1995)
3定义
本标准采用下列定义。
3.1公称外径dn
用于表示尺寸的一个数字。在热塑性塑料管材系统中，它适用于除法兰和用螺纹尺寸表示的部件外的所有热塑性塑料管道系统部件。为便于参考采用整数注：公称外径是管材产品标准中规定的最小平均外径demmin，单位为mm。3.2外径d.
3.2.1平均外径，dem：用实际测量出的管材外圆周长除以元，并向大圆整到0.1mm。3.2.2最小平均外径，dem.min：在管材产品标准中规定的平均外径的最小值，等于公称外径d..单位为mm。
3.3压力
3.3.1公称压力PN：与管道系统部件的力学性能相关用于参考的标识。它选自GB/T321中的R10系列的便于使用的数字。
3.3.2最大允许工作压力PpMs：考虑总体使用（设计）系数C后确定的管材的允许压力，单位为MPa。3.4置信下限aLCL：一个用于评价材料性能的应力值，指材料在20C50年的内水压下，预测的长期静液压强度的置信度为97.5%的置信下限，单位为MPa。3.5最小要求强度MRS：按GB/T321的R10或R20系列向下圆整的置信下限1.cL的值。当0i.L小于10MPa时，按R10圆整，当aicL大于等于10MPa时按R20圆整。MRS是单位为MPa的环应力值。中华人民共和国国家质量监督检验检疫总局2001-10-24批准2002-05-01实施
GB/T 4217--2001
3.6总体使用（设计）系数（：一个大于1的数值，它的大小考虑了使用条件和除置信下限已包含因素以外的管道系统配件的其他因素，对特定材料的C的最小值规定在GB/T18475中。3.7设计应力as：规定条件下的允许应力，它是用MRS除以总体使用（设计）系数C，按GB/T321的R20向小圆整后得到的，单位为MPa。MRS
3.8标准尺寸比SDR：管材的公称外径与公称壁厚的比。SDR可以由下列两式之-计算：2×MRS+1
C× ppms
2×s+1
式中：MRS-
最小要求强度，MPa；
最大允许工作压力，MPa
C总体使用(设计)系数；
设计应力，MPa。
.（1)
（3）
给定SDR的值，用产品标准中规定的MRS和C，可以按下列任意公式算出最大允许工作压力PPMS
2× MRS
PPMs = c×(SDR-1) + 1
PPMs =
(SDR - 1)
（4）
3.9静液压应力α：管材充满有压液体时，管壁所受到的应力，单位为MPa。它与压力、壁厚和外径的关系：
静液压压力，MPa；
式中：----
管材的外径，mm；
-管材的壁厚,mm。
4公称外径d
公称外径应从表1中选定。
5公称压力级别PN
公称压力级别应从表2中选定。
公称外径允许值d.
·（6)
GB/T4217--2001
表2公称压力级别PN（对应最大允许工作压力PPMs）pPMs
注：如要求更高的公称压力，应从GB/T321中的R5系列或R20系列选取。6最小要求强度MRS
最小要求强度应从表3中选定。
最小要求强度充许值MRS
注：从1到10的各个值选自GB/T321中的R10系列（增量25%），大于10的值选自GB/T321中的R20系列（增量12%)。
