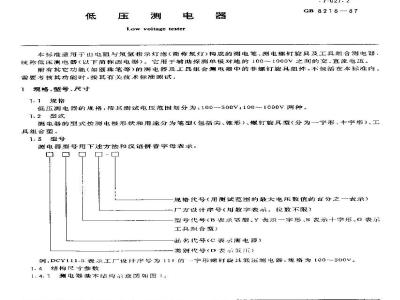

中华人民共和国国家标准
低压测电器
Low voltage tester
UDC 621.317
.7-027.2
GB827887
本标准适用于出电阻与氮氩指示灯泡（简称筑灯)构成的测电笔、测电螺钉旋具及工具组合测电器统称低压测电器（以下简称测电器）。它用于辅助探测单极对地的100～[000V之间的交、直流电压。附有其它功能（如圆珠管等）的测电器及工具组合测电器中的非螺钉旋具纽件，不包括在本标准内，需要考核其功能时，按其有关技术标准测试，1规格、型号、尺寸
1.1规格
低压测电器的规格，按其测试电压范围划分为：100~500V，100~[000V两种。1.2型式
电器的型式按测电极形状和用途分为笔型（包括尖、锥形）、螺钉旋具型（分为一字形、十字形）工具组合型。
1.3型号
测电器型号用下述方法和汉语拼意字母表示：口广
规格代号（用测试范遇的最大电压数值的自分之一表示）厂方设计序号(用数字表示。位数不限）型号代号（B表示笔型，Y表示一字形、S示十字形，G表示工具组合型）
品代号（C表尔测电器）
类别代号(D表小低准)
例：DCY111-5表示工厂设计序号为11！的，字形螺钉旋其低压测电器，规络为100～500V。1.4结构尺寸参数
[.4.1测电器基本结率示意图划图1WA.禄端金属头《浏景丰毅）
G8218-87
1.4.2测度器基本结购尺寸参数如表1：1
总长度
柄周端行（楼轴心慢）
径（)
1.4.3测电器的测量电极（裸露金，马头）长度立限制生10～20mm范圈内·其余金属施杆及工具组合测电器的紧固金属螺母均应有不滑动的绝缘保护层；由祖、细不同直径构或的金属旋汗，刚在靠近柄端的同一直径这段范国内，也应有不滑动的绝缘保护层。1.4.4测电器兼作螺钉旋具月的旋杆、端部及增型尺小参数，按照国家标准GB1432-78《-一字形螺钉旋具》与GB143378《十字形螺订旋具>的要求。2技术要求
2.1启辉电压
测电器启辉电压不低于50V，不高干90V：启辉后，辉光应隐定不闪烁2.2工作电流
测电器在测试电压范国的最大电玉工作时、常态与潮态工作电流都不大下0.4mA，小于（.1mA。2. 3 非正常T作
测电器在表2规定的非正带工作电压下连续试验15mim后。绝缘材料不得有导味、变形、发软及其它异常现象；辉光稳定不闪炼；电流不大于0.5mA：在室温条件下兑体表面温升不超过15K，表
测电器驰萨
100~-500
100--1000
2.4.7常态绝缘电证[不小于20M克。2.4.2潮态绝缘电潮不小于2M2，2.5电气强度
GB 8218 87
测电器在滑态和潮态都应能承受们H正弦交流电压试验[min：不得发生赤穿或闪络现象，试验电压规定如表3：
测电招规降
常态试验电压
潮态试验电压
2.6扭矩
100~500
100～1000
兼作螺订旋具用的测电强。祖矩按照国家标准B 1432一78 与 GB 1433一78的要求。2.7防锈
测电器的钢铁零件表面应有防蚀层，外观要求色泽均匀，不得有鼓泡，粗糙，剥落和露底现象；经防锈试验后，衰面应无生锈痕迹，但锐边上的锈迹和任何能够擦掉的谈黄色膜可以忽略不计，2.8硬度
兼作螺钉旋具用的测电器金属旋杆端部的硬度，要求测试三点中，至少有两点不低于HRC18。尖,锥形和金属旋杆直径小于3mm的测电器不做硬度试验。2.9外规
2.9.1测电塑料件外观应光洁、透明，应无阴显缺陷和裂纹：筑灯的透明窗口部位不允许有气泡。其余部位,真径在 0. 5mm 以内的气泡只允许1 个。2.9.2氛灯的发光部位必须全部在透明塑料壳体内或透视窗口的中问位简，氛灯安装不应准斜：发光部位不应被遮挡。
2.10笔爽和柄圈螺钉
2.10. 1测电器管灰要求变着lmm厚度的塞尺片。在笔爽与管套间隙悬控30g法码的重力作用下，塞尺片不应滑脱（允许有滑动现象）。2. 10. 2测自露的柄腾螺在 0. 6V，m 扭矩作用下，不应松动，但将螺订旋松的扭矩不得超过2N.m。
2.11机核强度
将测电器从. 5m 高度竖直跌落在水泥地面1次，不得裂或损坏：跌落后、启辉电送符合 2.1 条要求，
2.12久性
测电器在最大工作电压（500V或1000V）下，以每秒钟通、断电各-次的周期，进行·万次试验后，启辉电压符合2.1条要求，
2.13质垃保证
制造厂应保证测电器从工厂交贷日期起。在库存保管18个月内，质最仍应达到本标准的技术要求。
3试验方法
3. 1 试验条件
3.1.1正常试验环境条件(常态)
相对凝度：45%~~75%
3.1.2潮湿试验环境条件（潮态）温度:40±2 C
相对湿度，90%～95%
3.7.3试验电源电压
GB8218—87
除另作规定外，本标谁使用的试验电源电压均为50Hz正弦交流电、电压波动不超过规定微的二1%。
3.2试验仪器仪表要求
交流电压表、案安表的精度不低于0.5级。3. 2. 1
兆欧表(摇表)额定电压为500V与1000V。3.2.3秒表精度衣0.15内。
3.2.4半导体点温计温度充许误差士1℃。3. 2. 5 量具度不低于 0. 02mm。3.3结构尺寸参数测盘
测电器的基本尺寸参数使用游标卡尺测量，第1.4.4条要求按照 GR1432—78与CB 1133-78规定的检验方法进行测。
3. 4启辉电压试验
试验电路如图2：在测电器测量电极（裸露金属头）与接触电极（金薄笔来或摘圈螺钉）之间施加30V交流电压，测电器不应启辉。逐渐均句升高电乐。同时，观察就灯着火（击穿）、发光时的电压即为启辉电压。
测量电被
刚电器设件
TV:自耦调压器
3. 5工作电流测试
3. 5. 1常态工作电流测试
接触电概
试验电路如图3，将试验电压加到测电器的测量电极与接触电极之间，均匀地升高到测电器的最大工作电压 500V或1000V时，毫安电流表的指示值，应符合2.2条要求，测量电机
更电器试件
接独电摄
TV;自机调压器
SB.升高变压器
GE 8218-87
按照国家标准GB2123.3-81电工电子产品基本环境试验规程试验Ca：定凝热试验方法》规定的试验程序，将测电器吊在空气相对湿度为90%～95%、空气温度为402的潮湿箱内，无凝露条件下，试验持续48h层，再按3.5.1条方法在潮混箱内测量测电器的工作电流（即潮态下作电流），应符合2.2条要求。
3.6非止常工作试验
在按3.5.1条试验后.将试验电压均勾升高至2.3条表2规定的非正常工作试验电压值，记录电流数据应不人于0.5mA。在施加电压15min后，用半导体点温计测试测电器电阻所对应的绝缘塑料壳体外表的温升、不超过15K。温升计算公式如下：AT -T -T
式中;↓—温升,K;
T——实测温度，C；
T.室温.℃。
3.7绝缘电阻测量
3.7.1常态绝缘电阻测量bzxz.net
根据测电器规格选用500V或1000V兆欧表，测量裸露金属头与微灯下端铜增相对应部位的塑料外壳之间的绝缘电阻值。测放部优的绝缘塑料外壳用1mm宽的金箔带包妻后：再缠铜丝作引线，金属箱带边缘与测量电极的距离应不小于5tmm。测鹭结果应符合2. 4. 1条要求。3.7.2潮态绝缘电阻测量
经 3. 5. 2 条测试后,按 3. 7. 1 方法在潮湿箱内测量潮态绝缘电阻值。结果应符合 2. 4. 2 条要求。3.8电气强度试验
3.8.1常态电气强度试验
经3. 7. 1 条试验后。在测量绝缘电阻的相同部位施加 2. 5 条表3 中规定的常态试验电压值。从小于一半开始：连续均匀升高到规定值，历时1min，不应发生击穿或闪络现象。3.8.2潮态电气强度试验
经 3. 7. 2 条试验后，再按 3. 8. 1 条试验方法施加 2. 5 条表 3 中规定的潮态试验电压值：历时lmin，不应发生击穿和闪络现象。3.9扭矩试验
按照GB1132一78与GB1433一78规定的捡验方法进行试验，结果应符合2.6条要求，3.10防锈试验
先日测检查表面防蚀层：再按照国家标准GB1706.1一81家用和类似用途电器的安全第·一部分通用要求》第31条规定的方法进行试验。结果均应符合2.了条要求。注：通常而测器的锅缺零件进行试验，也可以用整支测电靠进行试验，但在加热箱中非起的型料变形，可以忽略不。
3. 11硬度试验
用布继氏光学硬度计在测电器金属头距端部3倍十杆径的长度范围内·按照国家标准GB230一83%金属洛氏硬度试验法\测试三点。试验结果应符合2.8条要求，3.12外现检奇
用自测或游标卡尺检查2.9.1与2.9.2条规定的要求，3.13检查笔夹和辆圈螺钉
3.13.1检查笔夹
用1mm厚度的塞尺片，将一端插入笔夹夹珠与笔套之间，在笔夹与笔套隙间吊挂30g法码，提起寒尺片的另一端，被夹着的塞尺片不滑税。判断为笔夹符合要求。7172抢杰四螺
GE 8218 -87
用0.5N·m的扭力螺钉具，反时针旋扭測电器的柄圈螺钉，不应松动。但是将扭力螺钉旋具的力矩增大到2Nm，柄圈螺钉应被扭松动。判断为合格。3.14棋械强度试验
用手握持测电器轻的一端，使其重端向下，从1.5m高度自由竖直跌落在水泥地面1次，试验结果应符合 2. 11 条的要求。
3.15耐久性试验
将测电器安装在耐久性试验专用设备.在其两端（测基电极与接触电极）之间，按测电器规格施加最大工作电压500V或1000V。以每秒钟通、断电各一次的周期，进行一万次试验后，再按3.1条方法试验，启辉电压应符合2.1条要求。4检验规则
4.1测电器的检查分为逐批检查与周期检查。4.2测电器须经制造厂质抢部门进行遥批检查，合格后才能出厂。产品生产过程中，应按规定的验变圈期，由制造厂的质检部门或委托的质最监督检验部门进行周期捡查。4.3订货方有权按本标准规定对供货方的产品进行逐批检查。供货方应提供检查所需的--切条件。4.4逐批检查，指每批产品均须按照国家标准GB2828一81《逐批检查计数抽样程序及抽样表》的规定进行检查。一般从正常检查开始。4.4.1检查水平，食格质量水平，抽样方案类型，提交检查的产品均按表4规定。表4
检查水平
一般检查
不合格品分类
重不合格品
总不合格品(轻不合格品十
重不合格品）
致命不合格品
抽祥方案
二次抽样
提交检产品
在已包装好的产品中随机抽查
批盘不少501支，不大于150000支4.4.2根据批量范围·按附录A中抽样检查方案综合表》查样本大小字码，确定样本数。4.4.3检查项目，内容及缺陷分类按表5规定。序号
检查项目
启辉电压
械强度
GB 8278 87
险传内容
结构尺寸寒数
不启耀
启释中正不等合要水
发工作电流
常念丝缘电阻
常态电气强度
笔夹及辆潮螺订
跌游河不启耀
跌落后破裂
注，（i）检变包装时，抽查个包装错及其中三个包装盒，分别按5.2条中的要求险查，发现包装箱或个包装金不合格，必须对提交批进行全数检查和返工。②致命缺降的须月在生产过提中实施100%的检查示，再提供抽样检查。4.4.4不合格批的判断
根据样本检查结果，按表5中的缺陷分类，发现个致命缺陷，这个检查批即判断为不合格批。只具有轻缺陷或重缺陷的单位产品，分别判为轻不合格品或重不合格品，既具有轻缺陷又有重缺陷的单位产品，判为量不合格品。统计出重不合格品数与总不合格品数（轻不合格站与重不令格品的总和）。先对重不合格品按规定的AQL单独确定的抽样方案进行判断，然后，再对总不合格品按规定的AQL确定的抽详方案进行判断，必须两个AQL值按规定的抽样方案部通过了，这个检套批才是合格的，否则，判为不合格批。
4. 4.5检查结果处理
4.4.5.1合格批的处照
检查合格的提交产品批，应将不合格品从样本中别出或更换成合格品，补足数量，包装完整才能出广
合格批中的不合格品·内供货方负费三包（包修、包换，包遇），三包办法由供霜效方协商另订，4.4.5.2不合格批的处理
对由丁致命不合格品而被判为不合格的批，供贷方应对致命缺陷项目进行100%的复查。东复查中仍出现一个或一个以上的致命不食格品，则应暂停检查。对由于其它缺陷（轻缺陷或重缺陷）而被判为不合格的批。允许剔除不合格品后，再次提交检查。如仍不合格，应再返工处理。经全面检查后，再次提交检套，如仍不合格，也应暂停检充。暂停检查后，应找出原困，来取了有效措施才能恢复捡查。一般应从加严检食始。4.5周期检查
按照国家标准GB2829-81周期捡查计数抽样程序及抛样长》中规定的判别水-1--—一次抽样方案进择。检查的项目、内容、分组、缺陷分类、判定数组、RQL值按表6规定分组
4.5.1样本大小与袖取方法
4.5.1、1样本大小
GB 8218-87
经能内窄
制态工作电统
E正街作
潮态绝缘毛理
潮态自气强度
耐久接
周期检查分三组进行，每组的样本尽=5，总计样本为15个单位产品。4.5.1.2样本抛取方法
判定救
先从逐批检查合格的产品中随机抽取20个单位产品。在进行周期检查之前，应对样本中的15个单位产品按逐批检查项目（表5规定的内容）进行检查。其余药个单位产站作为备用样本。若发现不合格品，可以从备用样本中替换：4.5.2周期检查合格与不合格的判断在按表6分组进行检查中，样本中具有一个或·个以上缺陷的单位产品就称为个不合格品。当不合格品数未超过该组的合格判定数，则该组判合格。否则，判不合格。在按4.5.1.2条进行逐批检查项目检套时，若发现的不合格品数，超过5个，则应停止进行周期检查并判断本周期检查不合格，
4.5.3周期检查不合格的处理
周期检查不合格，应立即停止产品出厂。对已出厂的产品由供需双方协商解决。生产制造！应对未出厂的产品进行分析，查明原尽，提出处理办法，并在生产中采取措施。重新进行周期检查，合格后，产品才能出厂。
4. 5. 4周期捡查的样本处理
经过周期检查的样本，不得作为合格品出厂。4.5.5周期检查的周期和情况
周期检套，正常情况下每隔6个月进行一次。者有下列情况之一：如A更换了主要原材料和元部件：B试刷新型产品或改型：C中断或停产3个月后恢复生产，都要进行周期检查。根据订货方要求。制造厂应向订货方提供周期检查的试验报告及周期检查不合格的处理情况。必要时，订货方可以进行网期俊查。5标志,包装、运输，贮存
5.1标志
每支测电器应有耐久性标志，清晰地标出下列内容。a
制造厂名称或商标：
b．规格，
GB 8218: 87
5.2.1测电应用五不碰捷及防震的包装，工具组合测电器应分套包装后，再包装成盒。5.2.2包装盒（袋）应清晰地标出下列内容：a.
品名：
疗．1条中各款的标志，
盘中装的測电器的数量；
測造！名产地。
包装盒(袋)内应装有出厂捡验合格证、使用说明书。包装盒（袋）应装在十爆本箱中，并有防潮，防震利防止测电器包装盒任筛内窜动的错施。装有产品的包装箱质壁（习惯称为重量）不超过25kz。包装箱应有下列清晰的丽久标志：品名：
5.1条各款的标志；
每箱装的产品数最：
质量（毛重)：××k
外形尺寸：长×宽×高（mm）；包装箱编号：
出厂时间：
防潮、随震和其它的标志。
5.3运输
产品包装应能适应任何工具长途运输。在运输过翟中应避免摔跌和丽水淋袭。5.4贮存
测电器应存放在通风良好、无腐蚀性气伤的库房中。GB 8218-87
附录A
抽样检查方案综合表
（补充件）
A，1木表是根据GB2828一-81中放宽、加严，正常一次抽样检查方案列出批基范围、样本大小字码样本大小及其合格与小个格判定数的综合表，是本标准巾逐批检查的补充内容，供进行逐批检查时查阅。
抽样检查方案综合表
批盘医
样本大小学码
三次止常愉在抽样方案
“欣加严检查拖样方拳
放宽桩查撤群方樂
样本太小
树定数
第·祥本
第样本
不合格
件本大小宇码
样本大小
翔定数
第·样木
第二样本
不合格
栏本大小字码
样本大小
第·排本
第二样木
不合格
150600
本标荐的期力底验工鼠下图：
GB 821887
附录B
扭力试验工具
（参号件）
W一为重：C一为梁配或：为之点与间之离，为测电器这法端安装心（即试验，此应在）
附加说明：
本际准由离业部交电商品标准比技术归单位提出，本标准库重庆交电站负贵起草
本际准出［游测电器」、广东预德容奇测电器厂、南京圆珠笔厂、宁技电子器材-」、济南金工具厂、武汉魁料笔厂，西安潮密电举厂，庆测电笔厂、上海市电技术证能所、「海变唯批设公可，州五金交电站，南京市交通电工器教公司、近庆交息商品质墅监肾险验站等总位号造本准主要起草人刘嘉瑞、管清海、简焕荣
