本标准规定了安装在一般户内环境下使用的电器、电子设备及类似的组件中、用以防止其在故障情况下出现超温的热熔断体。 GB 9816-2008 热熔断体的要求和应用导则 GB9816-2008 标准下载解压密码：www.bzxz.net

ICS29.120.50
中华人民共和国国家标准
GB9816—2008/IEC60691:2002
代替GB9816-1998bzxz.net
热熔断体的要求和应用导则
Thermal-links--Requirements and application guide（IEC60691：2002，IDT）
2008-04-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-02-01实施
GB9816—2003/IEC60691:2002
IEC前言
范围和目的
规范性引用文件
术语和定义
通用要求
试验的一般说明
机械要求
电气要求
温度试验
制造商的确认程序
附录A（规范性附录）
附录B(规范性附录）
附录C(规范性附录)
附录D(资料性附录)
附录E(规范性附录)
附录F（规范性附录）
附录G(资料性附录)
应用导则
用于电熨斗的保持温度T大于250℃的热熔断体的替代性老化试验…...导热老化试验
扩展保持温度
密封老化试验
确认要求
标志耐磨性

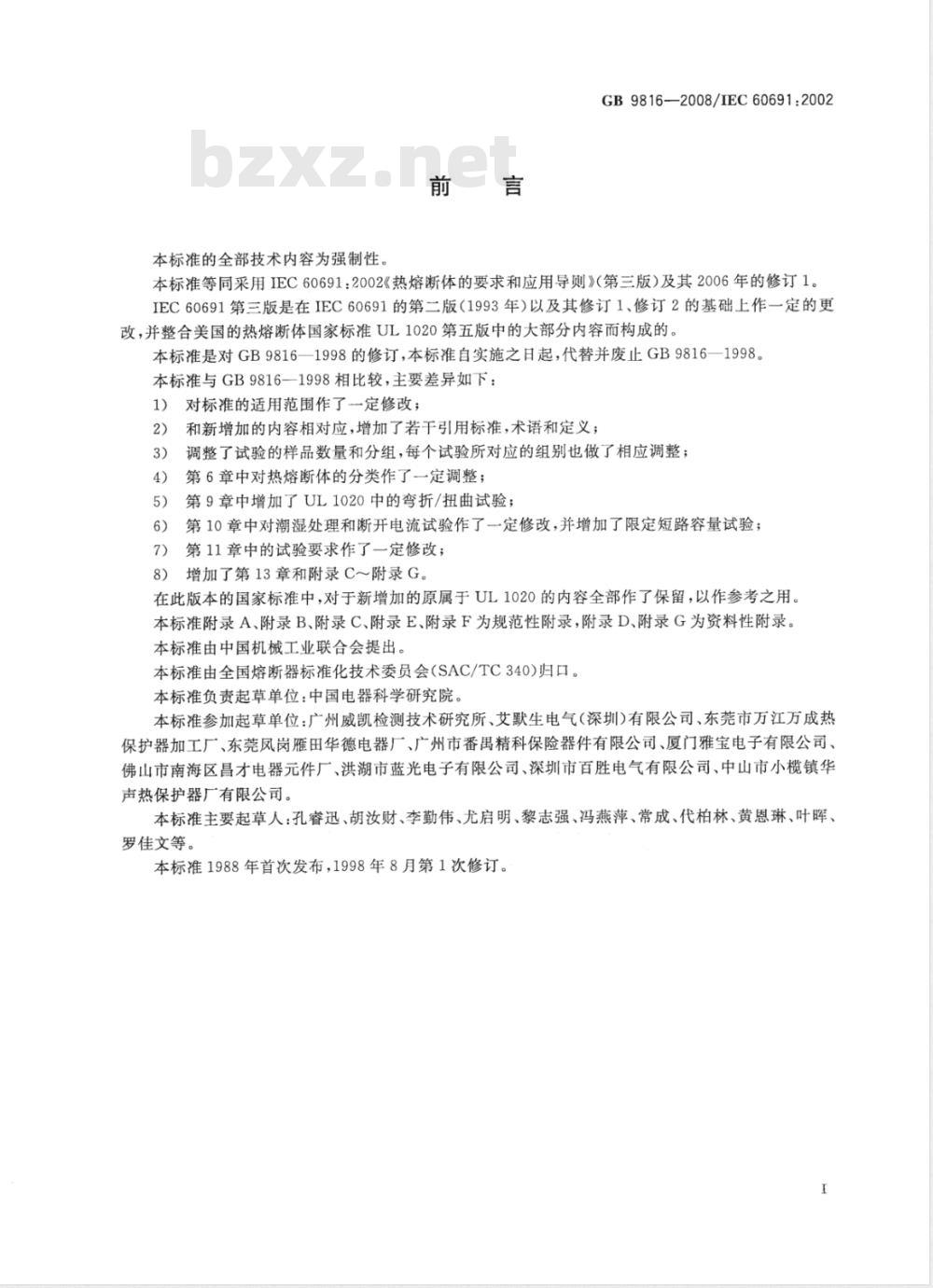

本标准的全部技术内容为强制性。前言
GB9816—2008/IEC60691:2002
本标准等同采用IEC60691：2002《热熔断体的要求和应用导则》（第三版）及其2006年的修订1。IEC60691第三版是在IEC60691的第二版（1993年）以及其修订1、修订2的基础上作一定的更改，并整合美国的热熔断体国家标准UL1020第五版中的大部分内容而构成的。本标准是对GB9816—1998的修订，本标准自实施之日起，代替并废止GB9816一1998。本标准与GB9816--1998相比较，主要差异如下：对标准的适用范围作了一定修改；1）
和新增加的内容相对应，增加了若干引用标准，术语和定义；3)
调整了试验的样品数量和分组，每个试验所对应的组别也做了相应调整；第6章中对热熔断体的分类作了一定调整；第9章中增加了UL1020中的弯折/扭曲试验；第10章中对潮湿处理和断开电流试验作了定修改，并增加了限定短路容量试验；第11章中的试验要求作了一定修改7）
增加了第13章和附录C～附录G。8）
在此版本的国家标准中，对于新增加的原属于UL1020的内容全部作了保留，以作参考之用。本标准附录A、附录B、附录C、附录E、附录F为规范性附录，附录D、附录G为资料性附录。本标准由中国机械工业联合会提出。本标准由全国熔断器标准化技术委员会（SAC/TC340)归口。本标准负责起草单位：中国电器科学研究院本标准参加起草单位：广州威凯检测技术研究所、艾默生电气（深圳)有限公司、东莞市万江万成热保护器加工厂、东莞凤岗雁田华德电器厂、广州市番禺精科保险器件有限公司、厦门雅宝电子有限公司、佛山市南海区昌才电器元件厂、洪湖市蓝光电子有限公司、深圳市百胜电气有限公司、中山市小榄镇华声热保护器厂有限公司。
本标准主要起草人：孔睿迅、胡汝财、李勤伟、尤启明、黎志强、冯燕萍、常成、代柏林、黄恩琳、叶晖、罗佳文等。
本标准1988年首次发布，1998年8月第1次修订。I
GB9816—2008/IEC60691:2002
IEC前言
热熔券体的要求和应用导则
1）IEC（国际电工委员会）是主各人三家电二委三会三三家委员会组或款兰界性标准化组织。IEC的宗旨是在电气电子领校的标准之关可赵上怎三示宜台准：目的，IEC除了开展其他活之外·还坐版营示标准：这标准药气二准是委托各获六委三会定完成的。作为IEC成员的各国家委灵会·只要对职要需订的标准意兴慈.共可参与其二作。与IEC有联系的国际性的、官方的或非官方的组织亦参与标准的制定工作：IEC和世界标准化组织(ISO)遵照双方协议所规定的条件，密切合作。由于每个技术委员会中均有来自对相关问题感兴趣的国家委员会的代表，故IEC的有关技术2）
议题的正式决议或协议都在最大限度上表达了国际上对于相关问题的一致看法。产生的文档以推荐的形式用于国际用途，并以标准、技术规范、技术报告或是导则的形式出版，3）
并在此意义上为各国家委员会接受4）为了促进国际上的统一，IEC各国家委员会负责将IEC国际标准透明地、最大可能地转化为国家或地区性标准。IEC标准和相应的国家或地区性标准之间如有任何差异，应在标准转化之后清楚地说明。
IEC并未制订任何认可标志的程序，如有某设备宣称其符合IEC的某一项标准时，IEC对此不5）
负责任。
值得注意的是本国际标准中的某些部分可能涉及专利权。IEC对于鉴别某一或是全部的这一6）
类专利权将不负责任\。
7）IEC或是其领导人、雇员、服务人员或代理人，包括独立的专家和IEC技术委员会、各国家委员会，对于任何由于使用或是信任本IEC标准或其他IEC出版物而造成的人员伤亡、财产损失或其他对自然环境造成的伤害(不管这些损失是直接的还是间接的)不负担任何责任，对相应产生的费用和花费（包括法律费用)也不承担责任。8）要注意本标准所引用的相关标准。使用所引用的标准是正确应用本标准所必不可少的。国际标准IEC60691由IEC技术委员会TC32：熔断体的IEC32C：小型熔断体分会制定。本第三版取消并取代1993年发布的第二版及其修订A1（1995）和A2（2000）。第三版组成一个技术修订本。
标准正文基于下述文件：
32C/321/FDIS
2006年的修订1基于下述文件：
32C/395/FDIS
投票报告
32C/329/RVD
投票报告
32C/400/RVD
有关本标准及其修订表决通过的详细资料，请见上表所列的投票报告。该出版物遵从ISO/IEC指令：第二部分。1IEC60691第三版的修订1中，增加了7)至9)条，但第9)条和原有的第6)条重复，应为编辑错误，故删之。I
GB9816—2008/IEC60691:2002
本标准是美国国家标准UL1020第五版（2003年废止）和IEC60691第二版加上修订1和修订2两者协调的结果。
委员会决定本出版物的内容在IEC的网站http：//webstore.iec.ch上标明的和特定出版物相关的下次修订日期之前保持不变。而到了此日期，出版物将被：·
再次确认；
取消；
被修订后的版本替代，或
修订。
本标准的IEC版本下一次修订的日期为2009年。GB9816—2008/IEC60691:2002
热熔断体-—定义为一次性动作而不可复位的装置——广泛应用于设备的热保护，在故障条件下防止一个或多个部位达到危险的温度由于这些元器件与微型熔断体有若干相同之处，且可达到相近的保护等级，因此本标准力图为此类器件制订出一系列的基本要求。1范围和目的
GB9816—2008/IEC60691:2002
热熔断体的要求和应用导则
本标准适用于安装在一般户内环境下使用的电器、电子设备及类似的组件中、用以防止它们在故障情况下出现超温的热熔断体。
注1：设备不一定是设计用来产生热量的。注2：防止超温的有效性与热熔断体的安装位置和安装方法以及所承载的电流大小有关。注3：应注意表3规定的外部爬电距离和电气间隙在某些情况下可能小于某些电器或设备标准规定的要求。在此情况下，当此类设备在安装热熔断体时，应考虑采取措施使爬电距离和电气间隙达到相应设备标准的规定值。如果热熔断体所处环境的气候和其他条件和本标准所规定的相类似，则本标准也可用于非室内条件下使用的热熔断体，
本标准也适用于简单形状的热熔断体（如熔断片或熔断丝），只要其工作时排出的熔融材料不会影响设备的安全使用，尤其对于手持式或便携式设备，无论其位置如何，均不会影响它们的安全使用。本标准适用于额定电压不超过交直流690V、额定电流不超过63A的热熔断体。本标准的目的是：
a）制定对热熔断体的要求；
b）定义试验的方法；
c）为热熔断体在设备中的应用提供有用的信息。本标准不适用于腐蚀性或爆炸性大气等极端条件下使用的热熔断体。本标准不适用于用在频率低于45Hz或高于62Hz的交流电路上的热熔断体。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（idtIEC60695-2-11：2000）GB/T5169.17—2002电工电子产品着火危险试验第17部分：500W火焰试验方法（idtIEC60695-11-20:1999)
GB/T5169.19--2006电工电子产品着火危险试验3第19部分：非正常热模压应力释放变形试验(idtIEC60695-10-3：2002)GB/T5169.21一2006电工电子产品着火危险试验第21部分：非正常热球压试验（idtIEC60695-10-2:2003)
GB8898--2001音频、视频及类似电子设备安全要求（eqvIEC60065：1998）GB/T11026.1一2003电气绝缘材料耐热性第1部分：老化程序和试验结果的评定（idtIEC60216-1:2001)
GB14536.1一2008家用和类似用途电自动控制器第1部分：通用要求GB17196一1997连接器件连接铜导线用的扁形快速连接端头安全要求（idtIEC61210：1993）IEC60065：2001十A1：2005音频、视频及类似电子设备安全要求IEC60085：2004电气绝缘-热分类1
GB9816—2008/IEC60691:2002
IEC60112:2003固体绝缘材料相比电痕化指数和耐电痕化指数的测定方法IEC60664-1：1992+A1:2000十A2:2002低压系统内设备的绝缘配合第1部分：原理、要求和试验
IEC60695-11-10：1999十A1：2003电工电子产品着火危险试验第16部分：50W水平与垂直火焰试验方法
3术语和定义
对于本标准确定采用下列术语和定义。3.1
电气间隙
clearance
两导电部件之间通过空气测得的最短距离。3.2
creepage distance
爬电距离
两导电部件之间沿绝缘材料表面测得的最短距离。3.3
保持温度holdingtemperature（T）Th
热熔断体在规定条件下，规定时间内不改变其导通状态的最高温度。3.4
homogeneousseries(ofthermal-links）（热熔断体的）同质系列
具有相同整体结构的一个系列的热熔断体，这一系列中的热熔断体的差异体现在如下所述的特性中：对于-个指定的试验，对此系列中的某种或不是全部的几种产品进行试验便能代表此系列中的全部产品。
interruptingcurrent(I,)
断开电流
在额定电压和规定的电路条件下，热熔断体能够安全断开的电流值。3.6
最高极限温度
maximumtemperature(T.)
由制造厂规定的温度。在此温度下，热熔断体导电状态已改变，但其机械性能和电气性能在规定时间内不至于减弱。
辅助工作制pilotduty
切换装置的指定的额定值。此切换装置是用来控制另外一个诸如螺线管、继电器或接触器之类电磁装置的线圈的。
portableequipment
便携式设备
操作时可以移动或当连接电源时能方便地从一处移动到另一处的设备。3.9
额定电流
rated current(I,)
用来对热熔断体进行分类的电流。3.10
ratedfunctiontemperature(T,）额定动作温度
GB9816—2008/IEC60691:2002
在仅通以不超过10mA的探测电流的条件下测得的使热熔断体导电状态改变的温度。3.11
额定电压
ratedvoltage(U）
用来对热熔断体进行分类的电压。3.12
热元件thermalelement
构成热熔断体一部分的金属或非金属的可熔性材料，可通过自身状态的改变。例如：由固体变为液体来响应某一已确定的温度值。3.13
热熔断体thermal-link
装有热元件的不可复位的器件，当它被暴露在超过所设计的温度下达到一个足够长的时间时会将电路断开。
transient overload current(I,)瞬时过载电流
在不削弱其特性的情况下，热熔断体能够承受的直流脉冲序列。3.15
型式试验typetest
基于一个或多个样品的、代表实际生产的符合性试验。3.16
extendedholdingtemperature(Tr-10o）扩展保持温度
Th-100
在额定电压下、通以额定电流时，热熔断体能够在100周时间内保持导通状态而不动作的最高温度，符合扩展保持温度的评估(见附录D)。注：可作为用户在考察终端产品时所考虑的一个额定值。3.17
conductiveheatageingtest，CHAT导热老化试验
评估使用于器具的热熔断体的试验(见附录C)。注：如果试验结果符合要求，热熔断体将被指派一个CHAT额定值。这一额定值作为整机用户考察终端产品之依据。
4通用要求
设备的可靠热保护不仅取决于热熔断体的性能，而且在很大程度上取决于热熔断体在设备中的安装情况，因此，除了好的制造惯例之外，也应考虑附录A中有关应用导则的要求热熔断体应具有足够的电气和机械强度，且当在本标准所规定的要求下使用时，其结构应保证能承受在安装和正常使用时遇到的各种情况下的可能的操作。当热熔断体改变其导电状态时，应无持续的电弧或火焰产生，也不应排出可能危及周围环境或是导致电击或着火危险的物质。
注：对于使用片状或丝状的热熔断体，应注意防止熔融材料造成短路或缩短爬电距离及电气间隙，以至于削弱设备3
GB9816—2008/IEC60691:2002
的绝缘系统。
在热熔断体动作后，在当其所处环境温度不超过最高极限温度T的情况下，热熔断体不会产生使设备防电击和电击穿性能削弱的损坏。5试验的一般说明
除非另有规定，所有试验应在下述大气条件下进行：温度：15℃~35℃
相对湿度：25%～75%
气压：8.6×10*Pa~1.06×105Pa当上述涉及条件对试验的影响较大时，则这些条件在试验期间应保持不变。如果本条款规定的温度范围对某些试验而言过宽，则在对试验结果有疑问的情况下，在（23土1)℃的温度下重复进行这些试验，
在每份试验报告中，均应注明试验的环境温度。如在试验期间未能满足本标准对相对湿度或气压的要求，则应在报告中予以说明。如果试验的结果在一个可评估的范围内受到样品的安装位置和安装方法的影响，则应选择最不利的条件进行相关试验并予以记录。如果热熔断体是专门设计并用于特殊类型的设备且不能被单独试验的，则本标准的试验需在此设备中、或是此设备的相关的部件上或类似的部件上进行。当对同质系列的热熔断体进行试验时，最低和最高额定动作温度T：的热熔断体应进行所有试验项目的测试。对额定动作温度T，居中的热熔断体只需进行10.6、11.2、11.3和11.4的试验。所需要样品的总数为45个。在45个样品中选取15个以备某些试验的重复进行。剩下30个样品分为10组，每组3个样品，并以字母标记为A到J。一般来说，试验要按照表1所示的顺序进行，但当有要求时，试验可以重复，例如对于标志的试验（见第7章）。按照表1注2的要求可能需要额外的样品。
注1：对于可选试验，根据附录的要求需要增加附加样品。如果任意章节中的任意一个试验出现了不合格的情况，则必须明确出现不合格情况的原因并采取相应的整改措施。基于不合格情况的分析报告和所采取的整改措施，最低限度应取2倍数量的已整改的样品重复进行相关的试验，且不允许再出现不合格。附录C的导热老化试验在制造商声明时适用。例外：如果热熔断体是无触头的结构，则导热老化试验不必进行。表1试验程序
标准章条
试验项目
标志（擦拭试验）
机械要求
弯折/扭曲
电气要求
肥电距离和电气间
温度和湿度循环处理
防锈（仅铁质部件）
样品组别
标准章条
试验项目
电气强度(如适用)
绝缘电阻（如适用）
耐电痕化
断开电流
瞬时过载电流
温度试验
检查T
检查T并接以电气强度和绝缘
电阻试验
第1步（选择性）
第2步(强制性）
第3步(强制性)
第4步(强制性）
第5步(强制性）
第6步(强制性）
电气强度
绝缘电阻
标记(仅视检)
表1(续）
GB9816-2008/IEC60691:2002
样品组别
注1：对同质系列中间额定值的样品，带“*”的项目可不做。注2：如果10.6.2中c)、d)、e)中所述的电压、功率和电流条件不能在一次试验内被涵盖，那么在每个测试条件下进行的测试应至少包含有3个样品。6分类
6.1电气条件
对于电气条件，以下术语适用：a）电压
1）Ac
2）DC
b）电流
1）电阻性
2）电感性
电动机
辅助工作制
放电灯
6.2热条件
对于热条件，下列符号和简写适用：
