中华人民共和国国家标准
Uneven bars
本标准适用于体操竞赛用和普通练习用高低杠。杠
本标准参照采用1979年国际体操联合会体操器械标准。1产品分类
1.1高低杠的型式按其使用性质不同分为：a．竞赛型高低杠，
普通练习型高低杠。

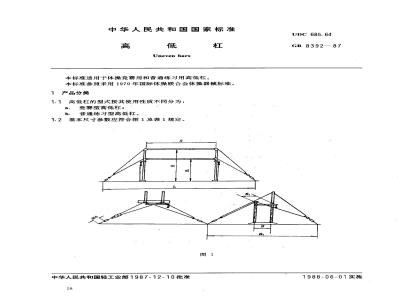

1.2基本尺寸参数应符合图1及表1规定。图1
中华人民共和国轻工业部1987-12-10批准58
UDC 685.64
GB8392—87
1988-06-01实施
纵向立柱内侧距离 S
低杠H，
高杠H
杠面断面为卵圆形
两立柱调节宽度 B,
立柱升降距离
立柱中心宽度 B
地板钩位置
安装后拉链长
不大于
1.3主要原材料应符合表2规定。部件名称
杠内钢筋
2技术要求
基本尺寸参数按图1及表1规定。2.2技术指标应符合表3规定。
指标名称
GB 8392—87
基本尺寸
1450～1 650
2250~2450
短径42
长径48
550～1050
弹簧钢
作用静载荷力1350N，
杠面弹力
杠面直度
拉链、涨线、接头拉力
配合性
电镀层抗蚀性
挠度为65±10mm。
极限偏差
普通练习型
基本尺寸
1 300～1 600
2100~2400
短径42
长径48
600～800
600~800
极限偏差
普通练习型
钢管或其他材料
弹簧钢或其他材料
木材或其他弹性材料
铸铁或其他钢材
取消外力变形不大于1mm
偏差不大于3mm
不大于8000N
杠宽调节器使用灵活，
刻度准确，零部件配合严密，
紧松器使用灵活
耐蚀级别不低于7级
普通练习型
作用静载荷力1350N，挠度为65
15mm。取消外力变形不大于3mm
偏差不大于6mm
各零件配合严密，
固定后无松动现象
耐蚀级别不低于5级
3试验方法
指标名称
表面质量
GB 8392-87
续表3
竞赛型
a.木质杠面圆顺平直，无裂，无腐朽，无疤节
b.喷漆或烤漆色泽一致不起泡，无漆缕、皱纹和脏点
3.1规格尺寸用示值误差相同的游标卡尺、卷尺或专用量尺测量。3.2杠面弹力测定
普通练习型
a.木质杠面圆顺、平，无裂缝，无腐朽，在中段1.5m以外的两端，直径8 mm以内的活树节一根不得超过三处。
b.油漆色泽均匀一致，无漆缕和露底a：竞赛型将杠面架在相距2400mm的两个支点土（见图2），两杠的初始张力应相同，在地面固定点和杠托连接的钢丝绳上调节到2750N在杠中点处作用静载荷力1350N，测量杠面的挠度应在65士10mm范围内。取消外力后测量杠面变形应不大于1mm。b.普通练习型在杠中间作用静载荷力1350N，测量杠面挠度应在65士15mm范围内。取消外力后，测量杠面度不应大于3mm。
3.3杠面直度测定用一根细绳通过杠面轴向固定并使其挺直，用尺测量杠面直度，应达到表3（2)规定。
3.4拉链、涨线、接头拉力用拉力试验机测定。3.5零部件配合性，调节器、紧松器使用灵活性用手感目自测。3.6电镀层抗蚀性按GB5938《轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验bzxz.net
(NSS）法》规定试验24h，根据GB5944《轻工产品金属镀层腐蚀试验结果的评价》进行评级。4检验规则
4.1批产品的检验分为逐批检查和周期检查。4.2逐批检查
4.2.1逐批检查按GB2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》中-般检查水平I 的一次抽样方案规定。
4.2.2逐批检查的项目和条款、试验方法条款及其AQL值按表4的规定。60
基本尺寸参数
杠面弹力
杠面直度
配合性
表面质量
4.3周期检查
本标准条款
GB 8392—87
试验方法条款
竞赛型
普通练习型
4.3.1周期检查的样品必须在逐批检查合格的样品中随机抽取，并按逐批检查项目进行全数检查，若发现有不合格品时，则应以合格品换取。4.3.2周期检查每半年进行一次，在更改设计、关键工艺、主要原材料或停产三个月以上又恢复生产时亦需进行。
4.3.3周期检查按GB2829《周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）》中判别水平 II，判定数组（12)的一次抽样方案规定。4.3.4周期检查的项目和条款，试验方法条款及其RQL值按表5的规定。表5
拉链、涨线、接头拉力
电镀层抗蚀性
5标志、包装、运输、贮存
本标准条款
试验方法条款
5.1标志：产品应有商标、厂名、合格证、产品说明书、出厂年月日。5.2包装：根据各地区不同情况，选择包装材料保护产品。竞赛型
5.3运输：途中不得雨淋、日晒、受潮，搬运时应注意轻放，不得挤压碰撞。5.4贮存：仓库要通风干燥（不准露天存放产品），妥善保管。附加说明：
普通练习型
本标准由中华人民共和国轻工业部提出，由全国文体用品标准化质量检测中心归口。本标准由上海市文教用品工业研究所、天津市春合体育用品厂、上海市体育器材一厂、广州市东方体育器材厂、北京体育器械厂、成都体育器械厂负责起草。61
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
