GB/T 8506-1987
基本信息
标准号： GB/T 8506-1987
中文名称：平地机性能试验方法
标准类别：国家标准(GB)
英文名称： Performance test method for graders
标准状态：已作废
发布日期：1987-12-29
实施日期：1988-07-01
作废日期：2009-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：建筑材料和建筑物>>91.220施工设备
中标分类号：工程建设>>施工机械设备>>P97建筑工程施工机械
关联标准
替代情况：被GB/T 8506-2008代替
出版信息
页数：27页
标准价格：22.0 元
相关单位信息
首发日期：1987-12-29
复审日期：2004-10-14
起草单位：长沙建筑机械研究所
归口单位：中国机械工业联合会
发布部门：中国机械工业联合会
主管部门：中国机械工业联合会
标准简介
GB/T 8506-1987 平地机性能试验方法 GB/T8506-1987 标准下载解压密码：www.bzxz.net

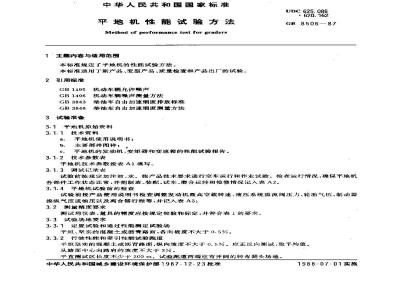

标准图片预览
标准内容
中华人民共和国国家标准
平地机性能试验方法
Method of performance test for graders1主题内容与适用范围
本标准规定了平地机的性能试验方法。本标准适用丁新产品、变型产品、质量检查和产品出厂的试验。2引用标准
GB1495机动车辆充许噪声
GB 1496机动车辆噪声测量方法
GB3843柴油车自由加速烟度排放标准GB 3846柴油车自由加速烟度测量方法3试验准备
3.1平地机原始资料
3.1.1技术资料
平地机使用说明书；
主要部件图样！
平地机的发动机、变矩器和变速箱的性能试验报告。3.1.2技术参数表
平地机技术参数按表A1填写。
3.1.3调试记录表
UDC 625. 086
：620.162
GB 8506-87
试验前按规定加注油、水。按产品技术要求进行空车运行和作业试验。检查运行情况，确保平地机各部件工作状态正常，并把制造、装配、试车，磨合运转和检修情况记入表A2。3.1.4平地机试验前的检查
试验前按产品使用说明书检查调整发动机最高空载转速、液压系统溢流阀压力、轮胎气压、制动器操纵气压或油压以及离合器行程等，并记入表A3：3.2测精度要求
测试用仪表，量具的精度应按规定校验和标定，并符合表1的要求。3.3试验场地要求
3. 3. 1定置试验和通过性能测定试验场平坦，坚实的混凝土或沥青路面，各向坡度不大于0.5%。3.3.2行驶性能和牵引性能试验跑道平坦坚实的混凝士或沥青路面,纵向坡度不大于0.5%。应正反测试，瑕平均值。从路面中心向路肩的坡度不大于3%。平直测试区长度不少于200 m。试验跑道两端应有开阔的转弯调头场地。中华人民共和国城乡建设环境保护部1987-12-23批准1988-07-01实施
3.3.3爬坡试验场
CB8506--87
坡道平坦坚实。坡道总长大于被测样机全长的3.5倍，其中测量区段前的坡道为样机全长的1.5倍。
3.3.4噪声测试场
测试场地为坚实的土地路面，且平坦而空旷。从被测声源的中心至测量点距离的三倍范围内没有大的反射物，如建筑物、围墙等。如测试场地不符合要求，可用标准声源法进行修正。表1
牵引力
操纵力
轮哈压力
注：测量精度列有两种误整值的应取大值。4定置试验
4.1儿何尺小测定
绝对误差
测量精度
相对误差
平地机为作业状态质量，机内油、水按规定注满。随车工具齐全，有一名可机（65kg）。铲刀和松七装置处于标准状态。按图1测定平地机几何尺寸，并将数据填入表B1。4.2工作装置运动参数测定
按下述各条进行测量,并把测量结果记入表 B2,4.2.1铲刀最人提升高度
铲刀左右下端最大离地高度。
4.2.2铲刀最大人地深度
呈标准状态的铲刀下降到最低位置时，刀劫至地面的距离。4.2.3铲刀侧移距离
铲刀中点相对回转中心向左右侧向移动的最大距离。4.2.4铲刀最大侧伸距离
当牵引架侧摆，铲刀侧移后，铲刀外端伸出，与同侧后轮外缘的最大距离。4.2.5铲刀水平回转角
GB8506—87
图1 平地机几何尺』
铲刀随回转圈顺时针和逆时针旋转，分别测定水平回转角，井观察铲刀回转是否正常，有无干涉现4.2.6铲刀切削角调整范圈
分别测定铲刀最大切削角和最小切削角。4.2.7铲刀般大倾斜角
利用牵引架侧摆调整机构，铲刀回转机构和铲刀升降液压缸的联合动作，测铲刀最大倾斜角。4.2.8后松士器最大提升高度(松土器安装孔处于最低位置）测定后松士器中齿齿尖最大离地高度。4.2.9后松上器最大入地深度（松士器安装孔处于鼠高试暨）后松土器下降到最低位置，测定中齿齿尖到地面的距离。4.2.10前松王靶最大提升高度
测定前松士靶中齿齿尖最大离地高度。4.2.11前松土粑最人入地深度
前松土靶下降到最低位望，測定中齿齿尖到地面的距离。4.2.12前推上板最大提升高度
测定推土板铲刀中点最大离地高度。4.2.13前推土板最大入地深度
前推土板下降到最低位置，测定铲刀中点到地面的距离。4.2.14前轮最大倾斜角
4.2.15前轮最大转角
4.2.16后桥最人转向角（对后桥体转向平地机）4.2.17铰接车架大转向角(对铰接式平地机）4.2.18前桥最大摆角
4.3工作装置动作速度和液压缸沉降量测定4.3.1铲力提升速度和下降速度
发动机在标定转速下运转，铲左、右两端从离地50mm处提升到150mm处，以及从150tnm处下降到 50 mm 处所用的时间,各测量三次,取平均值。并计算铲刀提升速度和下降速度。记入表 B3。4.3.2铲刀侧移速度
GB 8506—87
发动机在标定转速下运转，铲刀相对向转圈左、右侧移200 mm所用的时间，各测书次.取平均值，并计算铲刀左，右侧移速度。记入表3。4.3.3后松土器提升速度和下降速度发动机在标定转速下运转，后松土器中间齿尖,从离地 50 mm处提升到 150mm 处，以及从150mm处下降到50mm处所用的时间，各测量三次，取平均值，并计算后松十器提升速度和下降速度。记入表 B3。
4.3.4前松土粑提升速度和下降速度发动机在标定转速下运转，前松土粑中间齿尖，从离地50mm处提升到150mrm处，以及从150mm处下降到50mm处所用的时间，各测量三次，取平均值，并计算前松土靶提升速度和下降速度。记入表B3，
4.3.5液压沉降量
液压系统的油温不应低于45℃。分别操作铲刀、后松土器和前松土靶下降，使前轮或后轮离地200～250mm。发动机熄火。30min后测定液压缸的沉降量，各测三次取平均值，并计算小时沉降量。记入表4。
4. 4质量、载荷分配和重心位置的测定被测样机的铲力挚运输状态，松土装置为标准状态，整车为直线行驶状态。制动器松开变速杆在空档位置，按规定注满油和水，车上工具齐全；并有一名司机（65kg）。轮胎按规定充气。按表B5 测定.并将测定结果和计算结果记入表中。4.4. 1质量
测定平地机作业状态质量M。
4.4.2轴荷分配
分别测定各轮载荷及前后轮胎静力半径，并按下式计算前桥轴荷R前、后桥轴荷R后、后左轮载荷R后、后石轮载荷R和前桥载荷率谢、后桥载荷率调。R =R + Rr有（kg）
R后 =R后左前 + R后离 + R后左后 + R清右格(kg)
R左R后前 十 R后左后、(kg)
R后谷 =R后石醇 + R后石后(kg)R×100%
×100%
4.4.3铲刀载荷
松土装置呈标准状态。铲刀下降，使前轮离地20mm，测定铲刀支点载荷及后桥载荷。计算铲刀的线载荷。
式中,Rt-
-铲刀载荷，kg：
铲J长度.mm，
4.4.4后松土器载荷
9.800R(N/m)
铲刀和前松土粑呈标准状态，后松土器下降，使后轮离地20mm，测定后松土器支点载荷。计算后松上器单齿载荷4倍格，
（2）
（6）
式中：R盾整 —
后松土器载荷，kg；
后松土器齿数，齿。
4.4.5前松土靶载荷
GB8506..87
9.8R后整(N/齿）
铲刀和后松土器呈标准状态。前松士粑下降，使前轮离地20 III，测定前松上粑支点载荷。计算前松土粑单齿载荷α。
式中：Rm肥
前松土粑载荷，kg
前松土靶齿数，齿。
4.4.6重心位置
9情肥
9.8R随胆(N/齿）
图2重心高度测定示意图
（9）
按图2吊起平地机前桥，使车体与水平面的夹角一15°～25°待钢丝绳与地平面呈铅垂状态时，测取数据，并按公式(12)计算重心的乙坐标。在不同的车体倾斜角度下测定三次，各次测定计算值之间的相对误差不大于5%。取平均值，记入表6。按公式(10)、(11)(12)和表B5、表B6的测定数据平均值,计算重心的X、Y、Z坐标。并记人表B6。x
(R R)W,+(Ru-R)W
Z=(R1.000%/9.8)L. ctga
重心至前桥中心线的纵向水平距离，nm；（10）
（11）
(12）
重心至车体纵轴线的横向水距离，mm（规定以平地机前进厅向右测为正，左侧为负)；一重心距地面的垂直高度,mm；
M—作业状态质量，kg，
车体呈水平状态时的前桥轴荷，kg！车体呈水平状态时的后桥轴荷,kg;车体倾斜α角时的钢丝绳拉力，kN；轴距，mm
后轮距,mm :
前轮距,mm
车体水平状态时，后轮胎静力半径，mm；—起吊时，车体与水平面间的光角，（°）。5行驶性能试验
GB 8506—87
试验时，风速不大于6m/s。平地机铲刀为运行状态，松土装置为标准状态。发动机油门在最大供油位置。轮胎保持规定气压，整机为作业状态质量。5. 1行驶速度的测定
测定各档行驶踪离与相应的通过时间,并按公式(13)计算各档最高车速 V,往返各兰次,取平均值，记入表B7。
测定区段距离不小于20m。平地机驶入测定区之前，应达到该档最高稳定车速。V - 3. 6
式中：1.—测定区段距离,m,
通过测定区的时间，8。
5.2清行试验和滚动半径的测定
(km/h)
平地机加速到适当车速，使通过 100 m的滑行时间在18~～22 s之内。测定平地机通过 50m称100m的滑行时间和t2以及滑行全程的车轮转数。往返各三次，取平均值。记入表B8。计算滑行加速度4，见公式(14),并记入表B8。10of 1
-l(m/s\) .
t l tt - f
式中：t—滑行半程50tm所需时间，s.1t
滑行全程100m所需时间，s，
按公式<15)计算滑行阻力系数f，并记入表B8。9.8
式中： 。---~转动惯量换算系数。平地机取为 1. 08。按公式(16)计算行驶阻力Ff并记入表B8。F, 10-,Ma(kN)
式中，M整车作业状态质量.kg。按公式(17)计算后轮滚动半径r该，并记入表B8。50(m）
元月府
式中：弹店—二—滑行全程的后轮平均转数。5.3制动性能试验
5.3.1行车制动
制动距离是指踝动踏板至平地机完全停车所行驶的路程。1*（14)
（15）
（16）
(17）
行车制动试验规定制动初速度为30km/h。实测制动初速度应在规定值士10%范围内，并用公式(18)修正制动距离，如果平地机的最高车速低于30km/h，充许用最高车速作为制动初速度。L餐 = L
式中：
修正后的制动距离，Ⅲ：
I——实测的制动距离，m：
V元——规定的制动初速度,km/hV女—实测的制动初速度,km/h,
a,--制动加速度,m/s\。
GB 850687
制动试验往返三次，将实测的V*、L*和计算的L、a1及其平均值，记入表139。5.3.2停车制动
平地机为作业状态质量，停在干燥洁净、坡度不小于15%的混凝土路面上，用不大于4100N的力将停车制动器操纵杆拉到极限位置。平地机应牢靠停在坡上。行车制动器应能使平地机在坡度不小于25%的坡上停住。
平地机呈上坡状态和下坡状态，分别停在坡道.上.10min。将坡上停车情况记入表B10。6动力性能试验
平地机为运输状态，发动机油门在最大供油位置，轮胎保持规定气压，平地机为作业状态质量。6.1率引性能试验
一般后轮驱动平地机只作1档和档的牵引试验。而全轮驱动平地机还应进行「档全轮驱动时的牵引试验。
试验前，应调整负荷车牵引点高度，使牵引载荷保持在离地高度不大于100mm的水平面内。试验时，应将油门踩至最大供油位置。负荷车应由小到大分级平稳加载，直到被试样机驱动系统达到最大扭矩值（发动机达到最大扭矩值或变矩器为失速工况）或驱动轮滑转率达到15%，每档载级数不少于16个,每个测试点取样时间不小于5s，在加载过程中，同吋记录牵引力，测试距离；通过测试区段的时间；发动机转速及驱动轮转数。往返各测一~软，取平均值。按下述公式整理试验数据，并将结果记入表B11。最后绘制各档的 F一V和 P一V牵引性能曲线。（行驶车速 V为横坐标;牵引力F和牵引功率P为纵坐标）。几个驱动轮转数差不应大于3%，轮胎花纹高度磨揽量不大于50%。液力传动平地机允许加配重测取变矩器失速工况时的牵引力F值。计算行驶车速 V ;
式中;L 测试距离,m;
通过测试区段的时间，。
(km/h)
按实测的驱动轮转数推算，无滑移的理论车速。！V。 = 7. 2 r\(km/h)
中：r#—后轮滚动半径，m;
及需——后轮平均转数。
计算牵引功率P：
P 0.277 8FV(kW)
式中F相应于车速为 V时的牵引力,kN。计算滑转率：
计算牵引力储备系数起：
式中Fm一最大牵引,kN;
F最大牵引功率时的牵引力,kN。计算牵引效率：
(22）
GB 8506—87
式中：Pmx——最大牵引功率[按公式(22)计算，由表B1I查得},kW；P。——发动机标定功率,kW。
6.2加速性能试验
（25）
以最高档的最小稳定车速为加速性能试验的初速度。在加速试验路段起点外，急速将油门踩至最大供油位置，使平地机加速到最高车速的80%～100%。记录加速时间t和相应车速V，往返各进行一次，取平均值。记入表B12。绘出平地机最高挡的V一t加速性能曲线（加速时间为横坐标：车速V为纵坐标)
6.3爬坡性能试验
按使用说明书规定的最大爬坡度测试平地机在最低档位时的肥坡能力，测试长度及测试区段前的玻长均不小于平地机金长的1.5倍。试验前，平地机应低速在测量区段前的坡道上驶近爬坡起点。试验开始即迅速将发动机放在最大供油位置进行爬坡，直到试验结束。测试三次，取平均值。记入表B13。计算肥坡功率P域：
武巾：L爬坡长度,m;
t—--爬坡时间,s4
爬坡角度，（\）。
MLsina(kW)
（26）
如果实验现场坡度小于规定要求，充许用高一档车速或适当增加平地机质量载荷的办法进行爬坡试验。按公式(27)计算析算爬坡度。insing
a = aresin
式中，a折一
折算爬坡度，(\)，
试验时的实际爬坡度，(\)
M—试验时平地机实际质量,kg
变速器最低档速比：
一试验时的变速器速比。
7通过性能测定
7.1最小转弯半径与水平通过半径平地机为运衍状态，轮胎按规定充气。前轮，车架或后桥偏至最大转向角。低速转弯行驶。测量平地机外轮玉痕中心的半径，，向左、向右各转弯三次，取平均值。记入表B14。（27)
测量平地机最外·点的水平投影轨迹的半径R，，向左、右各转弯次，取平均值。记入表B14。7.2轮胎接地比压
测定应在坚硬平坦水平路面上进行。平地机为运行状态。轮胎花纹瓦显著糜损，并按规定充气·用压印法测出各轮压痕面积和水平投影面积。记入表B15。计算轮胎各轮压痕比压91：
计算轮胎各轮投影比压92：
0.1R:(MPa)
O.1R.(MPA)
（28）
（29）
式中：R，各轮荷童,kg
GB 8506-87
S,——轮胎花纹凸起部分的压痕面积，cm；S，一轮胎花纹凸起和凹陷二部分水平投影面积之和，cm。注，用压印法测定压痕面积和投影面积，可在轮胎表面涂墨汁，轮胎下面销放白纸压出印痕，确定面板直。8平整性能试验
在平地机刮平的路面上，铲刀中心轨迹，取宽2m，长100m作为平地机平整性能测试路段，用3直尺在测试路段内随机抽样10处，取平整度最大值，记入表B16。用水准仪在测试路段内随机抽样测取三个点的高程\每个测点间的距离应人于30I。取最大高程差,记入表 B16。
注：1）平整度系指直尺与被测璐面间的大间隙。2）高理系指地面测盘点到某水平基准面的垂直距离。几个测点的最大高程与最小高程之差为高程差。9燃油消耗量测定
平地机按正常行驶工况，在公路上往返各运行50km，测定行驶100kⅡl的燃油消耗量，记入表B17.
10评价司机劳动条件的性能试验10.1操纵性能试验
10.1.1行驶直线性指标
平地机铲刀为运行状态，松土装置为标准状态，以中速在行驶性能试验跑道上进行测定。测定距离不小于0.2km。允许平地机偏离行驶中心线的值不大于0.5m。记录为保持车辆直线行驶需要转动方向盘的次数。测试三次，记入表B18。10.1.2方向盘转动圈数
试验时，发动机为愈速，测定转尚轮从一侧最大偏转角到另-侧最大偏转角时的方问盘转动圈数。向左、向右转，各测定三欲，取平均值。记入表B19。10.1.3操纵手柄位置、操纵力和行程测定换档杆，多路阀杆，手制动杆、脚踏板和方向盘的操纵力及其操纵行程，记人表B20。并在坐标纸上绘制司机室内部操纵手柄布罩图。10.2操纵视野测定
试验场地上预先画出方格坐标。夜间在司机座垫上方700mm处悬挂灯泡照射，然后将地面上灯光明暗界限按坐标格绘成视野图，并算出视野“亮区”面积，记入表B21。10.3噪声测定
按GB1495考核。并按GB1496的规定，测量平地机I档加速行驶车外曝声。记入表B22。噪声测定时，平地机铲刀为运行状态，松土装置为标准状态。10.4乘坐舒适性测定
按8.h工作计，司机座椅面传给司机的频率加权加速度均方根值不得超过1.25m/s。分别测定您速原地停车：最高挡最大供油位冒空负荷行驶和！挡最人供油位置满低荷行驶汇党的可机座椅面和脚踏板处铅乘方向的振动加速度，记入表B23.10.5发动机排污检验
按GB3843考核，并按GB3846的规定进行测量，把测定结果记人表B24..com样机型号名称
制造广名称
项目名称
外形尺寸
前后桥距
双后桥中心距
前轮距
后轮距
车架铰接点至后桥距离Www.bzxZ.net
最小离地间熙
作业状态质量
前桥轴荷
前桥轴荷分配
后桥轴
后桥轴荷分配
行独车速
晟大爬坡度
最大牵引力
最小转弯半径
前进档
倒退档
GB8506-87
附录A
平地机技术参数、调试、检查记录荐(补充件）
技术参数表
出厂编号
出！日期
发动机
变矩器
变速箱
驱动桥
目名称
标定功率(1h)
标定转速
最大扭矩/相应转速
燃油消耗量
变矩系数
前进档
倒退档
动力换档变速箱操纵油压
主传动
平衡箱
轮胎规格/层级
轮胎气压
轮胎花纹
轮网规格
前轮最大颌解危
前轮最大转向
后桥最大转向角
铰接车架最大转向角
GB 8506-87
续表A1
Nm/ t/min
g/kw·h
液压系统
项目名称
摘压转向系统压力
行车制动器型式
停车制动器型式
电气系统电压
铲力长度
铲刀高度
铲刀最大提升高度
铲刀最大入地深度
铲刀侧移距离
铲刀最大侧伸距离
铲刀水平回转角
铲刀切前角调整范围
铲刀最大倾斜笔
后松土器最大提升高度
后松土器最大入地深度
后松土器宽度
后松土器齿数
前松上靶最大提升高度
前松土靶最大人地探度
前松土靶宽度
前松土耙齿数
推土板最大提升高度
推土板最大入地深度
推土板最人宽度
GB 8506—87
续表A1
.备注
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
