本标准界定了有关压铸模的常用术语，适用于压铸模常用术语的理解和使用。 GB/T 8847-2003 压铸模术语 GB/T8847-2003 标准下载解压密码：www.bzxz.net

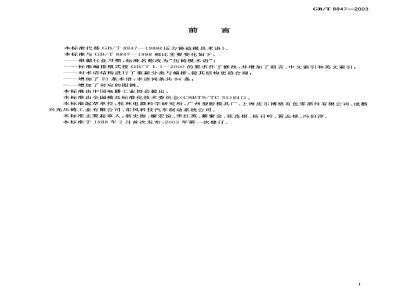

本标准代替GB/T8847—1988《压力铸造模具术语》。本标准与GB/T8847-—1988相比主要变化如下：根据行业习惯，标准名称改为“压铸模术语”；GB/T8847—2003
--—-标准编排格式按GB/T1.1—2000的要求作了修改，并增加了前言、中文索引和英文索引；对术语结构进行了重新分类与编排，使其结构更趋合理；-增加了23条术语，术语词条共84条；增加了对应的图例。
本标准由中国电器工业协会提出。本标准由全国模具标准化技术委员会（CSBTS/TC33）归口。本标准起草单位：桂林电器科学研究所、广州型腔模具厂、上海皮尔博格有色零部件有限公司、成都兴光压铸工业有限公司、东风科技汽车制动系统公司。本标准主要起草人：翁史振、廖宏谊、李红英、蔡紫金、张连根、杨召岭、黄志禄、冯伯淳本标准于1988年2月首次发布，2003年第一次修订。1范围
本标准界定了有关压铸模的常用术语。本标准适用于压铸模常用术语的理解和使用。2一般术语
压力铸造die casting
GB/T 8847—2003
将熔融合金在高压、高速条件下填充模具型腔，并在高压下冷却凝固成型的铸造方法。2.2
压铸模die-casting die
压力铸造成型工艺中,用以成型铸件所使用的模具。2.3
定模fixed die
固定在压铸机定模安装板上的模具部分。2.4
动模moving die
随压铸机动模安装板开合移动的模具部分。2.5
型腔cavity
模具闭合后用以充填熔融合金，成型铸件的空腔（见图1中13)。2.6
分型面parting line
模具上为取出铸件和浇注系统凝料可分离的接触表面。2.7
投影面积project area
模具型腔、浇注系统及溢流系统在垂直于锁模力方向上投影的面积总和。2.8
收缩率shrinkage
在室温下、模具型腔与铸件的对应线性尺寸之差和模具型腔对应线性尺寸之比。2.9
锁模力lockingforce
在充型过程中，为了保证动、定模相互紧密闭合而施加于模具上的力。2.10
压力中心
pressure centre
在平行于锁模力的方向上，熔融合金传递给模具的压力合力的作用点。2.11
filling velocity
充填速度
熔融合金在压力作用下通过内浇口的线速度。1
GB/T 8847-—2003bzxz.net
压射速度injection speed
压射冲头运动的线速度。
压射比压injectionpressure
充型结束时压射冲头作用于熔融合金单位面积上的压力。2.14
脱模斜度draft
为了使铸件顺利脱模，在模具型腔壁沿脱模或抽拔方向上设计的斜度。2. 15
闭合离度die shut height
模具处于闭合状态下的总高度。2.16
E maximum opening daylight
最大开距
压铸机动模、定模安装板之间可分开的最大距离。2.17
脱模距 stripper distance
为取出铸件和浇注系统凝料，动、定模所需的分开距离。2.18
浇注系统
casting system
熔融合金在压力作用下充填模具型腔的通道，包括：直浇道、横浇道和内浇口。2.19
直浇道
从模具浇注系统的人口至横浇道之间的通道（见图1中16）。2.20
横浇道
runner
从模具浇注系统的直浇道末端至内浇口之间的通道（见图1中15）。2.21
内浇口
熔融合金进人模具型腔的人口（见图1中14)。2.22
overflow well
溢流槽
在模具中用以排溢、容纳氧化物及冷污熔融合金或用以积聚熔融合金以提高模具局部温度的凹槽。2.23
排气槽
air yent
为使压铸过程中型腔内气体排出模具而设置的气流沟槽。3零件术语
3.1支承固定零件
定模座板 clamping plate of the fixed half安装定模于压铸机定模安装板上的板件（见图1中10）。3. 1.2
clamping plate of the moving half动模座板
安装动模于压铸机动模安装板上的板件（见图1中1）。2
定模套板bolster of the fixed half固定定模镶块、型芯、导柱或导套等零件的板件（见图1中9）。3.1.4
动模套板bolster of the moving half固定动模镶块、型芯、导柱或导套等零件的板件（见图1中4）。3.1.5
支承板supportplat
GB/T 8847--2003
承受成型压力，并防止动模镶块、型芯、导柱或导套等零件位移的板件（见图1中3）。3.1.6
垫块space block
形成推出机构所需空间位置，并调节模具闭合高度的块状零件（见图1中2)。3.1.7
支承柱support pillar
为增强动模刚度而设置的起支承作用的圆柱形零件（见图2中1）。3.2成型零件
成型铸件内表面的凸状零件。
movable core
活动型芯
借助于抽芯机构，能实现位移以完成抽芯、复位动作的型芯（见图1中12）。3.2.3
螺纹型芯threaded plug
成型铸件内螺纹的零件。
螺纹型环threaded ring
成型铸件外螺纹的零件。
镶块die insert
与主体件分离制造并镶嵌在主体件上的局部成型零件。3.2.6
定模镶块 die insert of the fixed half固定于定模套板中，组成模具型腔的主体零件（见图1中11)。3.2.7
动模镶块die insert of the moving half固定于动模套板中，组成模具型腔的主体零件（见图1中20）。3.2.8
活动镶件（块）movableinsert
根据工艺与结构要求，随铸件一起出模后，方能从铸件中取出的成型零件。3.2.9
拼块split
按工艺和结构要求，用以拼合组成型腔或型芯的若干分离制造的零件。3
GB/T 8847-—2003
3.3抽芯零件
斜销angle pin
倾斜于锁模方向，随着模具的开合，使滑块作相对运动的圆柱形零件（见图1中7）。3.3.2
angular cam
随着模具的开合，使滑块作相对运动的矩形截面的弯杆零件。3.3.3
滑块slide
能沿导向结构滑动，带动活动型芯或镶块以完成抽芯、复位动作的零件（见图1中6）。3.3.4
型芯滑块
core slide
型芯和滑块制成一体的成型零件。3.3.5
angled sliding split
斜滑块
利用与斜面的配合而产生滑动，往往兼有成型、推出和抽芯作用的拼块。3.3.6
斜槽导板fingerguideplate
具有斜导槽，用以使滑块随槽作抽芯和复位运动的板状零件。3.3.7
限位块stop block
限制滑块抽芯后的最终位置的块状零件（见图1中5）。3.3.8
楔紧块wedge block
带有楔角，在合模时楔紧滑块的块状零件（见图1中8）。3.3.9
滑块导板slideguideplate
与滑块导滑面配合，起导滑作用的板件。3.3.10
耐磨板wear pad
镶在相对运动的零件滑动面上的淬硬板或嵌有润滑材料的板。3.4浇注系统、溢流系统、排气系统零件3.4.1
浇口套spruebush
形成直浇道的圆套形零件（见图1中17）。3.4.2
分流锥sprue spreader
正对直浇道装配，使熔融合金分流，并能平稳地改变流向的圆锥形零件。3.4.3
导流块baffle
能使熔融合金在模具浇注系统中平稳地改变流向的零件（见图1中19）。3.4.4
ventingplug
排气塞
为使压铸过程中型腔内的气体排出模具，带有排气微孔或沟槽的金属塞。4
排气板venting plate
为使压铸过程中型腔内的气体排出模具，开有排气槽的板件。3.5导向零件
导柱 guide pillar
与导套相配合，确定动、定模相对位置的圆柱形导向零件（见图1中21）。3.5.2
带头导柱headed guide pillar
带有轴向定位台阶，固定段与导向段基本尺寸一致但公差带不同的导柱。3.5.3
带肩导柱shouldered guide pillar带有轴向定位台阶，固定段基本尺寸大于导向段基本尺寸的导柱。3.5.4
矩形导柱squareguidepillar
导向工作截面为矩形的导柱。
推板导柱ejector guidepillar
与推板导套配合，用于推出机构的圆柱形导向零件（见图1中22）。3.5.6
导套guide bush
与导柱相配合，确定动、定模的相对位置的圆套形导向零件（见图1中18）。3.5.7
直导套
straight guidebush
不带轴向定位台阶的导套。
带头导套headed guidebush
带有轴向定位台阶的导套。
推板导套ejector guide bush
与推板导柱配合，用于推出机构的圆套形导向零件（见图1中23)。3.5.10
导板 guide plate
与矩形导柱形成对应滑动副的导向板件。3.6推出和复位零件
ejector pin
用于推出铸件、浇注系统及溢流系统凝料的杆件（见图1中24）。3.6.2
圆柱头推杆ejector pin with a cylindrical head带圆柱形固定台阶的推杆。
带肩推杆shouldered ejector pin为提高轴向刚度而增大非工作段直径的推杆。3.6.4
扁推杆flat ejector pin
GB/T 8847-2003
GB/T8847—2003
工作截面为矩形的推杆。
成型推杆forming ejector pin
端面为铸件所需形状的推杆。
推管ejector sleeve
用于推出铸件的管状零件。
带肩推管
shouldered ejector sleeve
为提高轴向刚度而增大非工作段直径的推管。3.6.8
推块ejector pad
在型腔内起部分成型作用，并在开模时推出铸件的块状零件。3.6.9
推件板stripping plate
推出铸件的板件。
ejector retaining plate
推杆固定板
固定推出、复位和导向等零件的板件（见图1中28）。3.6.11
推板ejector plate
支承推出和复位零件，并传递机床推出力的板件（见图1中27）。3.6.12
限位钉stoppin
限定推出机构复位位置的零件（见图1中26）。3.6.13
复位杆
return pin
借助于模具的闭合动作使推出机构复位的杆件（见图1中25）。3.6.14
连接推杆ejector tie rod
连接推件板与推杆固定板，传递推力的杆件。3.6.15
推板连接推杆ejectorplatetierod固定于推板，传递机床推出力的杆件（见图2中2）。3.6.16
ejector plate washer
推板垫圈
在推板和推杆固定板之间设置的与推杆固定台阶等高的垫圈。3.7其它零件
定位元件locating element
用于动、定模精确定位的零件。3. 7. 2
冷却环
cooling ring
在浇口套外设置的环形冷却水套（见图2中3）。3.7.3
拉料杆 sprue puller pin
为了拉出浇注凝料或铸件而设置的头部带凹槽或其他形状的杆件。6
隔流板plugbaffle
为改变冷却水的流向而在模具冷却通道内设置的板件28
1动模座板；
2一垫块；
3---支承板；
4动模套板；
5一限位块；
6一滑块；
7--斜销；
8--楔紧块；
9-定模套板；
10定模座板；
11-定模镶块；
12活动型芯
13--型腔：
14-—内浇口；
图1压铸模结构
15--横浇道；
16一直浇道；
17—浇口套；
18--导套；
19--·导流块；
20动模镶块；
21—导柱；
22---推板导柱;
23一推板导套；
24一推杆；
25复位杆：
26—限位钉；
27--推板；
28.-推杆固定板。
GB/T8847—2003
GB/T 8847—2003
1：支承柱；
2一推板连接推杆；
3一冷却环
图2压铸模结构
参考文献
GB/T8847—2003
Tools for Moulding-Components of compression and injection moulds[111SO12165---2000
and diecasting dies-Terms and Symbols9
GB/T 8847—2003
术语名称
闭合高度
扁推杆
成型推杆
充填速度
带肩导柱·
带肩推杆·
带肩推管
带头导套·
带头导柱
导流块
导套·
导柱…
定模套板·
定模镶块
定模座板·
定位元件·
动模，
动模套板
动模镶块
动模座板
分流锥·
分型面
复位杆
隔流板…
横浇道
滑块·
滑块导板·
活动镶件(块）
活动型芯·
浇口套
浇注系统
矩形导柱·
拉料杆
冷却环·
连接推杆
中文索引
词条号
术语名称
螺纹型环，
螺纹型芯
耐磨板
内浇口
排气板·
排气槽
排气塞·
拼块…
收缩率
锁模力
投影面积
推板导套
推板导柱
推板垫圈
推板连接推杆
推杆·
推杆固定板
推管·
推件板，
推块…
脱模距
脱模斜度
限位钉
限位块·
楔紧块·
斜槽导板·
斜滑块
型芯滑块·
压力中心
压力铸造
压射比压
压射速度
词条号
.... 2.8
术语名称
压铸模
溢流槽
圆柱头推杆
支承板·
词条号
.............
术语名称
支承柱·
直导套
直浇道
最大开距
GB/T8847—2003
词条号
