ICS19.040

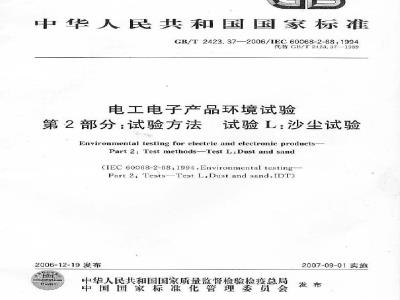

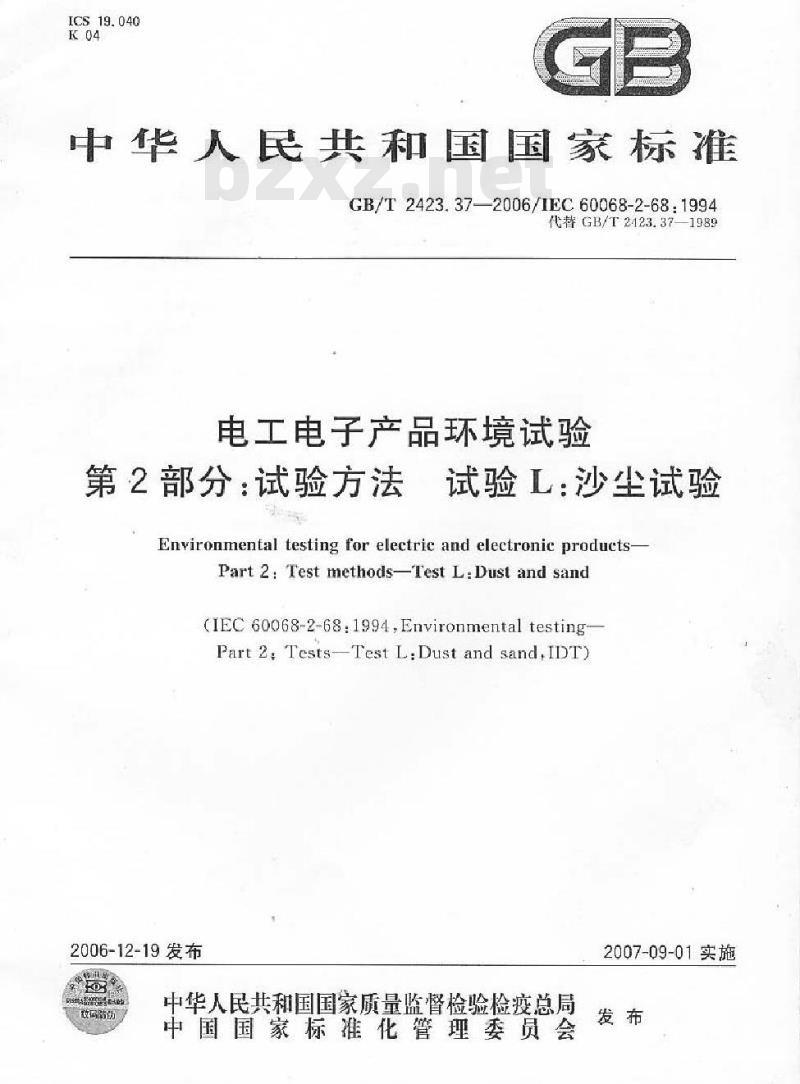

中华人民共和国国家标准
GB/T 2423.37-2006/1EC 60068-2-68:1994代替GB/T2423.37—1989
电工电子产品环境试验
第2部分：试验方法试验L：沙尘试验Environmental testing for electric and electronic products-Part 2: Test methods-Test L:Dust and sand(IEC 60068-2-68:1994,Environmental testing)Part 2, Tests-Test L.Dust and sand,IDT2006-12-19发布
码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-09-01实施

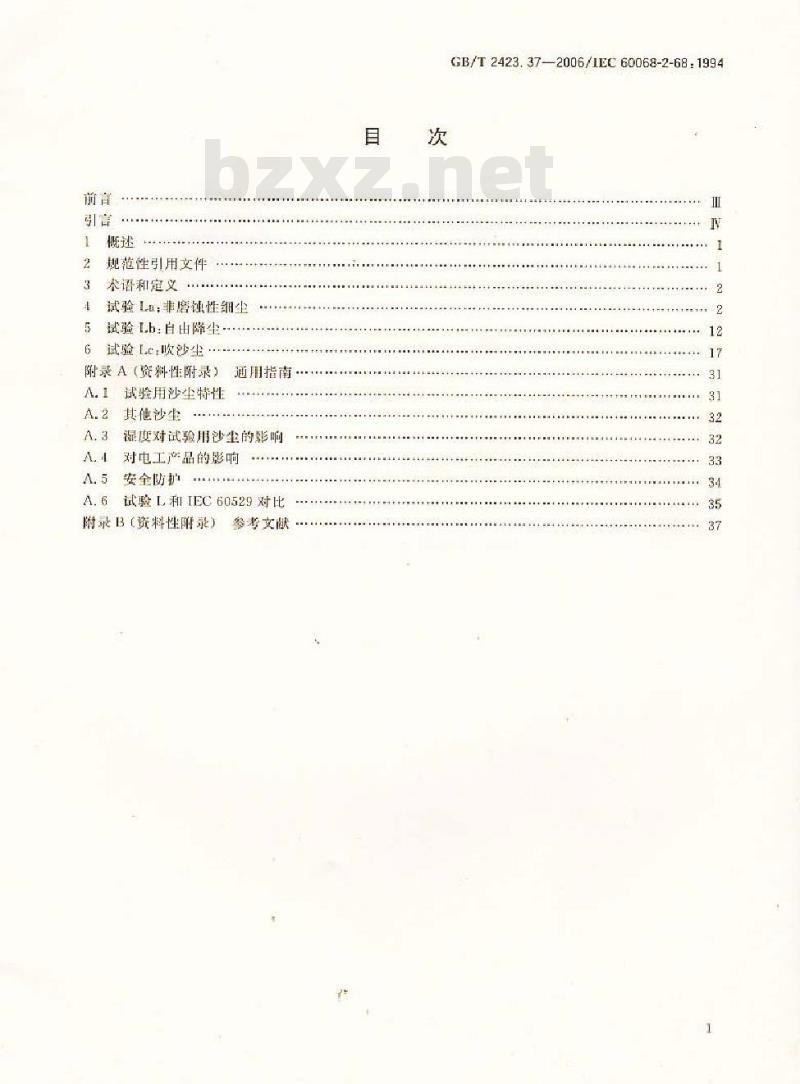

规范性引用文件
术语和定义…
试验La：非磨蚀性细尘
试验Lb：自由降尘·
试验Lci吹沙尘
附录A（资料性附录）通用指南：A.1试验用沙尘特性
A.2其他沙尘
湿度对试验用沙尘的影响
A.4对电工产品的影响
安全防护
A.6试验L和IEC60529对比
附录B（资料性附录）参考文献
GB/T2423.37—2006/1IEC60068-2-68.1994次

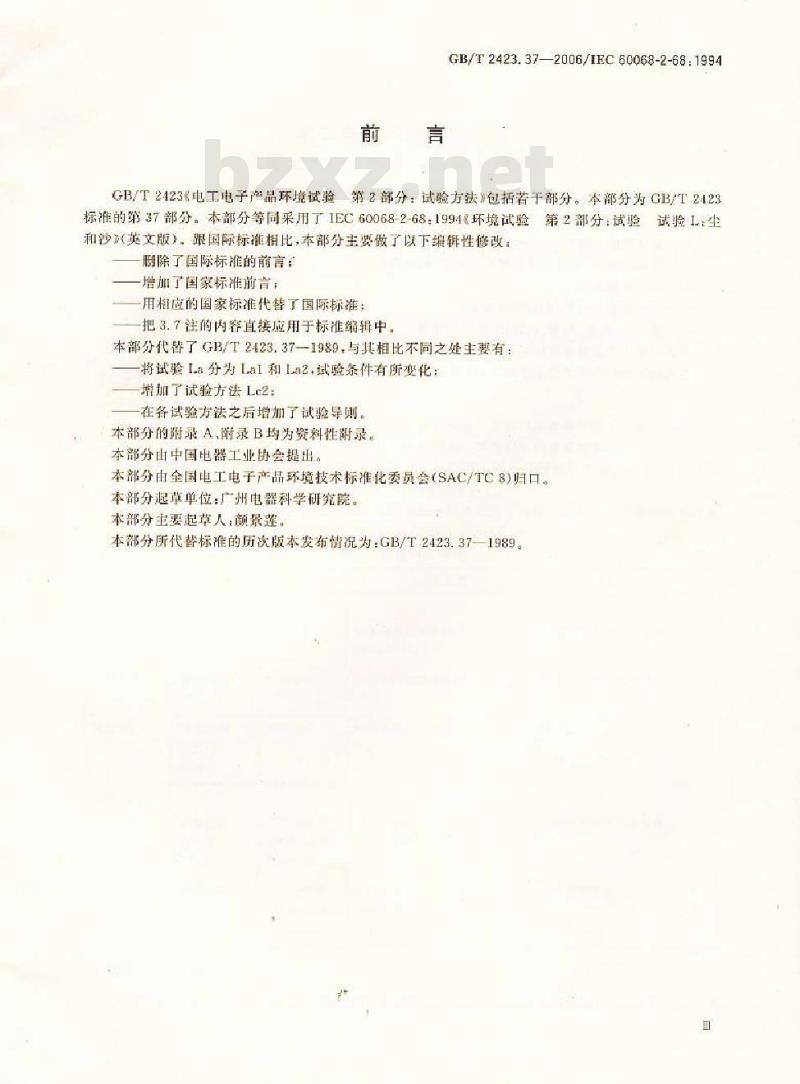

GB/T 2423.37—2006/IEC 60068-2-68:1994前言
GB/T2423&电工电子产品环境试验第2部分：试验方法》包括若干部分。本部分为GB/T2423标准的第37部分，本部分等同采用了IEC60068-2-68：1994&环境试验第2部分：试验试验L尘和沙》（英文版）。跟国际标准相比，本部分主要做了以下编辑性改：删除了国际标准的前言：
增加了国家标准前言：
用相应的国家标准代替了国际标准：把3.7注的内容直接应用于标准缩辑中。本部分代替了GB/T2423.37—1989，与其相比不同之处主要有：将试验La分为Lal和La2，试验条件有所变化：增加了试验方法Lc2：
在各试验方法之后增加了试验导则。本部分的附录A、附录B均为资料性附录。本部分由中国电器工业协会提出。本部分由全国电工电子产品环境技术标准化委员会（SAC/TC8）归口。本部分起草单位：广州电器科学研究院。本部分主要起草人，颜景莲。

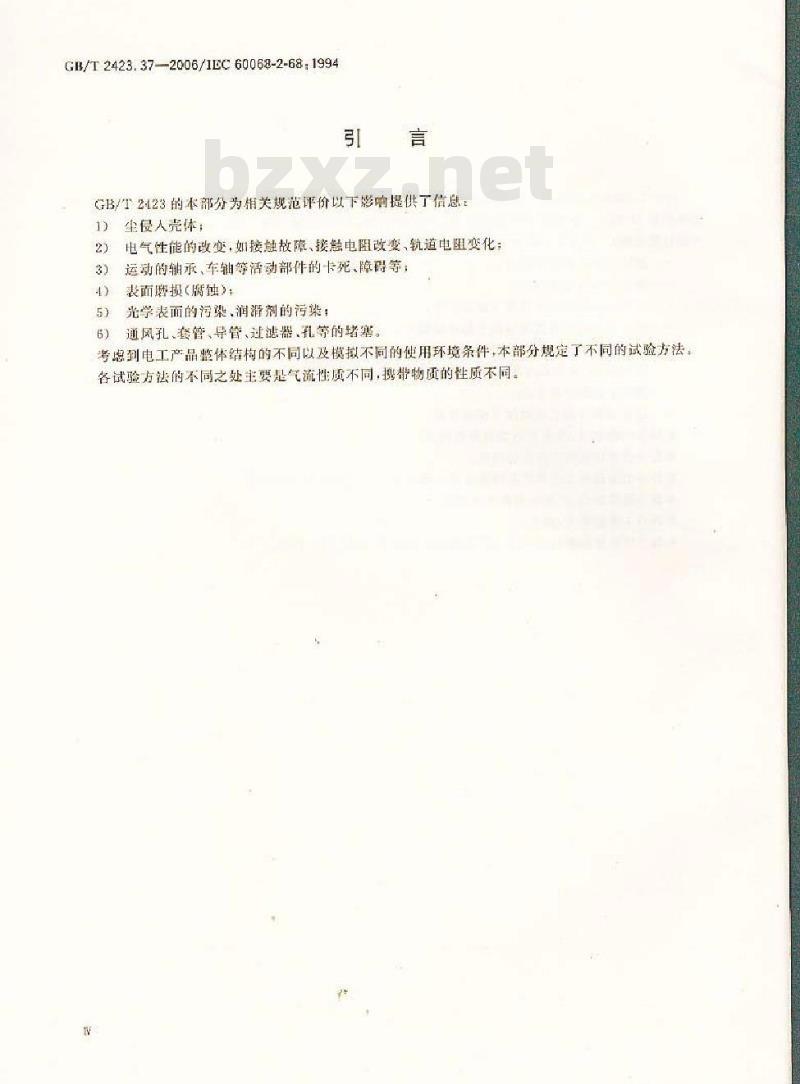

本部分所代替标准的质次版本发布情况为：GB/T2423.37—1989。GB/T2423.37-2006/1EC60068-2-68:1994引言
GB/T2423的本部分为相关规范评价以下影响提供了信息：力尘侵人壳体；
2）电气性能的改变，如接触故障、接触电阻改变、轨道电阻变化；3）运动的轴承，车轴等活动部件的卡死、障碍等4）表面磨损（腐蚀）：
光学表面的污染、润滑剂的污柴；5）
6）通风孔、套管、导管、过滤器，孔等的堵塞。考患到电工产品整体结构的不同以及模拟不同的使用环境条件，本部分规定了不同的试验方法。各试验方法的不同之处主要是气流性质不同，携带物质的性质不同。1概述

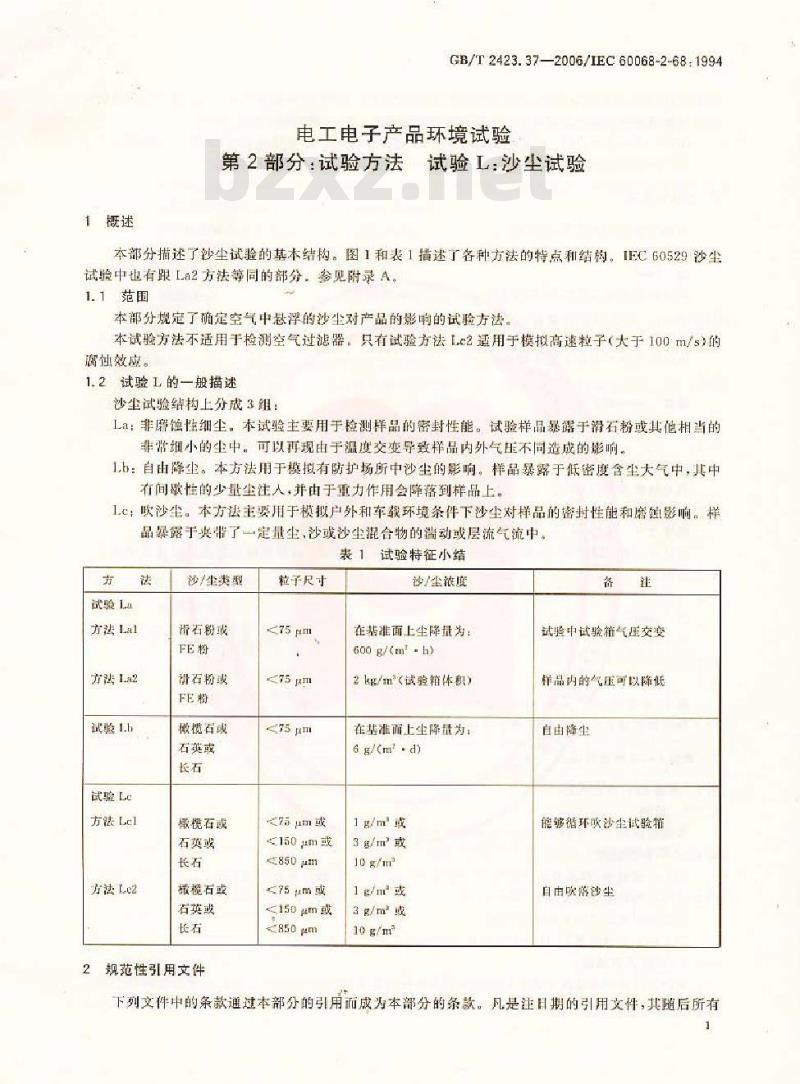

GB/T2423.37—2006/IEC60068-2-68:1994电工电子产品环境试验
第2部分：试验方法试验L：沙尘试验本部分描述了沙尘试验的基本结构。图1和表1描述了各种方法的特点和结构。IEC60529沙尘试验中也有跟La2方法等同的部分。参见附录A。1.1范围
本部分规定了确定空气中恶浮的沙尘对产品的影响的试验方法本试验方法不适用于检测空气过滤器。只有试验方法Le2适用于模拟高速粒子（大于100m/s）的离仙效应。
1. 2 试验 L 的一般描述
沙尘试验结构上分成3组：
La：非磨馅性细尘。本试验主要用于检测样品的密封性能。试验样品暴露于滑石粉或其他相当的非常细小的生中。可以再现由于温度交变导致样品内外气压不同造成的影响。Lb：自由降尘。本方法用于模拟有防护场所中沙尘的影响，样品暴露于低密度含尘大气中，其中有间歌性的少量生注人，并由于重力作用会降落到样品上，Lc：吹沙尘。本方法主要用于模拟户外和车载环境条件下沙尘对样品的翻封性能和磨蚀影响。样品暴露于夹带了一定量生、沙或沙尘混合物的满动或层流气流中。表1试验特征小结
武验 La
方法 Lal
方法La2
试验 L.h
试验 Le
方滤 Lel
方法Lc2
涉/尘类型此内容来自标准下载网
清石粉
耕石粉或
橄揽石或
石英或
橄饶石或
石英或
搬橙石或
石英或
2规范性引用文件
粒子尺寸
< μm或
≤150μm或
w850gm
<75 μm或
≤150am或
沙/尘浓度
在基准面上尘降量为！
600g/cm.h)
2 kg/m（试验箱体积）
在基准面上尘降量为：
6 g/(m2 +d)
1g/m或
3g/m或
1g/m或
3g/m或
试验中试验箱气压交变
样品内的气压可以降低
白由降尘
能够循环吹沙生试验箱
自由吹落沙尘
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有GB/T2423.37——2006/IEC60068-2-68:1994的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4797.6—1995电工电子产品白然环境条件尘，沙，盐雾（neqEC60721-2-5：1991)IEC 6o529,2001 Degrees of protertion pravided by enclosures (IP code)术语和定文
本部分使用的术语皮定义如下，3. 1
坐dust
没有特定来源或者组成，尺寸为1m~150um的粒了3.2
尘浓度
dust conentration
单位体积空气中的尘
湿度humidity
相对湿度定义在
盗温度
hygoopie
吸湿的
具有吸收水夺的力。
粒子尺寸
oeal size
的实际蒸汽压与该温度下的饱和蒸汽片的比真。彩的，尘和沙载手的爆合尺寸，一胶通过筛分，十算沉降速尽或者测量显微图片面假设粒子都
积避行测定。
沙 sand
球形或带楼0尺寸在100#m
筛于(平面网状
符合标准规定的端
试验La：非磨蚀性细尘
4.1方法La1:交变气压
4.1. 1目的
ecsqur
um的粒子
对于环境试验，尺卡一
度限制在150am~
于测定被筛分物质的粒子尺寸。公
本试验自的主要是确定产品防止细生慢人的防护程4.1.2一般性描述
在Lal试验中，样品暴露于含有尺寸小于75umc见4.3）的非磨蚀性细尘的含尘气流中。该方法并不模拟白然环境或诱发环境条件，本试验中规定了向下的垂直气流。对于特定类型的外壳，试验箱内的压力会循环变化，以促使尘使人。4. 1. 3试验设备措述
试验箱应使样品暴露于垂直的非层流且含有规定数量的尘的气流中。为此，应搅择试验用尘并且吹人密封试验箱。试验箱内的气压应能够接照4.1.4.6的要求进行交变。2
沉降在试验箱底部的尘应循环使用。GB/T 2423. 37-2006/1EC 60068-2-68:1994样品体积不应超过试验箱体积的25%，样品底座不应超过试验箱工作空间水平面积的50%。如果样品尺寸不符合本部分，相关规范应规定使用下列何种方法：a）单独测试样品的密封部分：
测试样品有代表性的部件，包括例如门，通气孔，支座，密封轴等元件，在验过程中包含样品的精细部件例如端子，集电极图等应安装就位：测试跟原样品具有相同设计细节的小样品。图3中给出了适用的试验设备的实例。4.1.4试验案件
4. 1. 4. 1 试验用尘
试验用尘是干燥的非增触性的细粉尘，能够通过筛孔为75m，金扇丝直径为50m的平而网状筛。
本试验中可以使用领名分析表明它可以满足要求（见4，4.2）
试验用生使用次
4. 1. 4. 2 尘浓度
使用前应在80℃下烘干
最单应能够使箱底基准表面上的试验用尘的享
凯降量均维持正（600士00）（m+h）。4.1. 4.3气流
气流放主要是自上而下的垂直气流，而非层流。试验箱内的
4.1. 4.4气流
Q使尘在试验箱内均气分布
气流速度
4. 1. 4. 5湿度
试验箱内
对湿度应小于
奇以通过提离试验箱温度实现。（见A-3）。4.1.4.6样品内气压
根据样品的亲件，样品外光可以社为两种类型类型1.样品内的气压可能会与外界类型2.样品气压跟外界气压相同气压不同，例如由运行中的热力循环引起气压不同。相关规范应明品外壳类型和压力降4.1.4.6.1对于具更1外壳的样品，应放及我验箱，并按照正常使用位了安装。样品应承受图2报摄关规范中规定，压力降应为2kPa(20mb）或5kPa(50mbar）。中规定的压降周期。
如图2所示，尘应在年个宿不周期内注人。4.1.4.6.2对于具有类型，外壳的样品，应放人试验箱，并按照正常伸用位整安鞍。此种情况下，不应使用真空泵。
4.1.4.7严酷程度
试验严酷程度由试验箱内的气压和试验持续时间确定，取决于外壳的类型，并应在相关规范中进行规定。
类型1：根据相关规范规定，压力降为2kPa(20mbar)或5kPa50mbar).持续时间2h。类型2:大气压，持续时间4h
4.1.5预处理
相关规范可以规定预处理。
4.1.6初始测量
样品应按照相关规范进行目视检查尺寸和功能检查GB/T 2423.37—2006/IEC 60068-2-68:19944. 1.7 试验
试验箱内空气温度应足够高，能够确保箱内的相对湿度达到25%或更低。将处于室温下的样品在不包装，不过电，准备使用状态下，按照正常使用位置或者根据相关规定放人试验箱。如果包含多个样品，成注意样品之间不要接触，不要互相遮挡尘。相关规范可以要求样品在试验期间通电或运行。在试验箱中注人尘以在规定的注人时间内（类型1)或者整个试验期间（类型2）维持规定的尘浓度。条件试验结束后，样品仍然保留在试验箱内直至尘全部沉降。4.1.8中间检测
相关规范可以要求在试验过程中或者在试验结束前样品仍然在试验箱内时进行检测。如果要求此类检测，相关规范应规定检测内容和检测时间。4. 1. 9恢复
除非相关规范另有规定，样品应在标准大气条件下恢复2h4.1.10清洁
相关规范可以规定在进行最终检测之前清除样品外表面的尘。4. 1.11 最终检测
恢完成以后，样品应按照相关规范进行自视检在，尺寸和功能检查4.1.12相关规范中应给出的信息当相关规范包含该试验时。在可能的情况下，应给出以下细节信息相关规范应提供下面列出的信息，注意打*的项目，总是要求的。条款
如果样品尺寸不符合标准所采取的方法a
外壳的美型和压力降器
e）严酷程度*
试验箱内的气压*
试验持续时间音
预处理
最初检测者
试验过程中的样品状态，电气负载或者是否运行*如果非正常便用位置安装样品的安装位置中间检测
i）恢复
样品的清洁
k）最终检测
4.2方法La2:恒定气压
4.2.1自的　
本试验主要目的是确定样品防止细尘侵人的防护程度。4. 1.3
4.2.2．一般性描述
La2试验是一个检验密封性试验，样品暴露于含有尺寸小于75mm的非磨蚀性细尘的高浓度含尘气流中。该方法并不模拟自然环境或诱发环境。本试验中规定了向下的垂直气流，对于特定等级的外壳，内部压力比外界气压要低，以促使尘的侵人。尘的数量应保证尘的浓度较高且均一。没有规定监控尘浓度的方法。4
4.2.3试验设备描述
GB/T 2423.37-2006/IEC 60068-2-68 :1994试验箱应使样品暴露于垂直而非层流且包含规定数量的尘的气流中。为此，应搅拌试验用尘并吹人密封试验箱。如相关规范有规定，样品应连接真空泵进行抽气，使含尘试验箱内的气体通过缝晾，套管或者其他类似部件进人样品。压力降应能够调节和监控，并应测量抽气速率。沉降在试验箱底部的尘应循环使用样品体积不应超过试验箱体积的25%，样品底座不应超过试验箱工作空间水平面积的50%如果样品尺寸不符合本部分，相关规范应规定使用下列何种方法：a）单独测试样品的密封部分：
测试样品有代表性的部件，包括例如门，通气门，支座，密封轴等元件，在试验过程中包含产品b
的精细部件例如端子，集电极圈等应保持原位！测试跟原样品具有相同设计组节的小样品。图4给出了适用设备的实例。
4. 2. 4试验条件
4. 2. 4. 1 试验用尘
试验用尘要求限方法La1中的4.1.4.1完全相同4.2.4.2尘浓度
试验用尘的数量至少为2kg/m（试验箱体积）。4.2. 4. 3 气流
试验箱内的气流应主要是自上而下的重直气流，而非层流。4.2.4.4气流速度
气流速度应能够便尘在试验箱内均勾分布。4.2.4.5湿度
试验箱内的相对湿度应小于25%。可以通过提高试验箱温度获得（参见A.3）4.2.4.6样品内气压
根辑样品的运行条件。样品外壳可以分为两种类型：类型1：样品外壳内的压力可能会与外界大气压不同，例姐由于送行中的热力循环引起的气压不同。
类型2：样品外壳内气压跟外界气压相同。相关规范应闸明样品外壳类型和压力降4.2.4.6.1对于具有类型1外壳的样品，放人试验箱并按正常使用位置安装，连接真空泵使样品内部压力低于大气压。为此，外壳上应提供合适的孔，如果样品壁上已经具备排水孔，真空管应连接到该孔上，不需要重新打孔，如果排水孔多于一个，真空管应连接到其中一个孔上，其他孔在试验过程中应密封。
4.2.4.6.2对于具有美型2外壳的样品，放人试验箱，并按正带使用位登安装。所有开放的孔保持开放。
4. 2. 4.7严酷程度
试验严醋程度由试验箱内的气压和试验持续时问确定，取决于外壳的类型，并应在相关规范中进行规定。
类型1：
2 kPa(20 mbar).5 kPa(50 mbar)或 10 kPa(100 mhar)试验持续时问
使用相关规范中规定的最大压力降，如果拍气速度小于每小时40倍壳内体积，试验应持续直5
CB/T 2423.37-2006/IEC 60068-2-68:1994至拍出80倍壳内体积，或者8h
如果抽气速度达到每小时4060倍壳内体积，则持续时间为2h。本试验的耳的是从样品内拍出至少相当于80倍的样品壳内的自由空气的体积。但是，任何时刻的拍气速率不得超过每小时60倍壳内休积。类型2：
气压：标准大气压：
试验持续时间：8h。
4.2.5预处理
相关规范可以要求预处理。
4. 2. 6 初始测量
样品应按照相关规范进行百视检天寸和功能检查4.2.7试验
试验箱的温度应足够高多项保箱内的相对湿度为25%或更低。将处于室温下的样品在不包装，不电，准备使用状态产按常使用位置或者根据相美规定放人试验箱，如果世含多个样品，应注意样品之间不要接触，不要互相遮挡生相关规范可以要求样品在试验期间通电或运行当样品放人试空的，如果使用真空亲（类型1)，就应连接和打开真空泵。自人尘开始试验。
在试验箱中注
条件试验结束闭真空系（类型1样品仍然保留在试验箱内直至尘全部降s
4. 2. 8 中间检测
关规范可以
美检测，相关规范
最在试验过程中或者在试验结束前样品仍在试验箱内时进行检测。如果要求此定检测和检测时间
除非相关规范另在见定，样品应在标准大气条件下恢复S
4. 2. 10 清洁
相美规范可能感
4.2.11最终检测
在行最后检测之前清除样品外表面的尘恢复完成以后，样心脱相关规范进行目视4.2.12相关规范中应给出的信息尺寸和功能检套
当相关规范包含该试验时在可能的情况下，应给出以下细节信点相关规范应提供下面列品的信，证意打*的项目，总是要求的。条款
样品内部形成的真空度
如果样品尺寸不符合标准，所采取的方法b
外壳的类型和压力降*
严酷程度美
试验箱内的气压*
试验持续时间*
预处理
最初检测*
试验过程中的样品状态，电气负载或者是否运行g
如果非正常使用位置安装，样品的安装位适中间检测
4. 2.4. 6
j）恢复
k)样品的清洁
1）最终检测*
4.3试验La导则
4.3.1检测电工产品防尘等级的方法试验方法的两个主要参数是
a）群品周围含高浓度非磨体性细尘空气b）模拟的周围环境或样品内部气压变化GB/T 2423.37—2006/IEC 60068-2-68:19944.2.9
需要强调的是，本试验主要是为检验密封性能设计的，开没在也不适用于模拟在任何自然沙尘环境。本部分措述了产生试验条件的方法和理论，并且讨论了可替代用出。另外，本部分还指述了严配程度以及影响再现性的固素，并给出一些说明和安全防护措施。4.3.3.3指述的方法1
一样。
4. 3. 2 试验 La的基础
4.3.2.1概述
根据试验La进
使用的设备，同IEC60529中规定的测试防生封性能的试验设备完全试的主要的是检验电工
产品外壳的防生性能，次为了检测生侵人对产品全侵人对安全和夫出的能响。
的影响，同时也可以
全和灾
车影咱包括由电导性尘引起的电击可燃性尘引起的火交或爆雄。尘引起的安全
为了分析试啥的要求和限制一在下列条款中对于尘的来源、作用以及形前等做了一些思考。4.3.2.2尘的来
产品周围出
主要有几个来源
通过例如通风孔或者罐随慢人的尘可能是例如石英，煤，用于解冻的整以及化年
是或单毛纤维，天然的或人选的·来尘出可能是
地毯。
尘的其他来游的种子，曾坊地面上的面粉等
粒子的尺寸从
4. 3. 2. 3 坐的作用软问
4. 3. 2. 3. 1 侵入
可能发生尘侵人样质况有以下几种：由强追空气循环酷公典为了制冷；AS
由空气的热运动带
由温度变化引起的压基吸人：
风吹人。
4. 3.2.3.2主要影响
尘自身可能会导致以下一种或儿种有害影响：a)
活动部件卡死：
摩擦活动部件：
增加活动部件的质量引起不平衡：危害电纯绝絲性：
危害电性能：
堵塞空气过滤器：
降低热传导性能：
干扰光学性能。
在起居室或办公室正命使用的衣物或CB/T2423.37—2006/1EC60068-2-68:19944.3.2.3.3次要影响和组合影响
尘的存在并且联合其他环境因素可能会对产品造成有害影响，例如腐蚀，长得，特别是湿热环境跟化学腐蚀性尘结合会引起腐蚀。此外，过滤器堵塞以及通风或制冷性能的降低可能会导致过热和火灾。对于不导电的和腐蚀性尘如用于解冻的缺，可以通过使用试验用尘和实际膚蚀性物质的混合物进行沙尘试验，然后进行湿热试验研究其影响。但是，为了保持再现性，应考虑用中性尘进行沙尘试验，然后进行标准质蚀试验分别进行研究。为了研究吸湿性尘的能响，可以在沙尘试验中混人短的棉纤维，然后进行癌蚀试验。4.3.2.4检测防尘致密性试验
4.3.2.4.1空气进入样品的运动
由尘进人样品的机理（4.3.2.1)可以看出，沙尘试验方法需要有空气进出样品。根据样品结构连续或间隔运转样品或者用风扇欧风可以实现空气运动，也可以利用空气压力系统便样品内部产生连续的和交变压差来实现空气运动。由于主要目的是检测防尘致密性以及维持高的再现性，目前试验La选择了后一种方法，这也是一种较为简单的实现空气运动的方法。在某些情况下，会使试验结果的解释复杂化（4.3.8）。4.3.2. 4.2试验箱尘浓度
试验的目的是检测防尘致密性，并不模拟样品实际的工作环境，因此，对于试验箱含尘环境的要求仅仅是在样品周围建立一个高浓度含尘空气环境。为了获得是够的尘以便于研究，尘浓度跟自然的或人工的实际工作环境比较起来要大的多。作为信息，本试验方法的尘沉积建率大约是试验工6自由降尘沉降速率的10倍4.3.2.4.3恒定/交变气压
试验La要求模拟样品内外气压差。试验La压差是交变的，通过改变试验箱内的气压实现试验Ln2的压差是恒定的，道过给样品连接真空实现。试验Lal的优点有：
如同在实际运行条件下一样，压差是交变的交变压差不会产生便用恒定压差时发生的尘堵塞缝萨现象：交变压差是通过改变试验箱内的压力实现的，样品的完整性不受影响，且不用为连接真空泵选孔而产生疑问。
试验La2 的优点有！
试验La2被很多实验室熟知，并且在其他EC出版物中广泛使用4.3.2.4.4坐粒子尺寸的选择
对于评估样品的防生致密性，可以选用任何材料的尘进行试验。主要的要求是粒子尺寸分布，应含有实际工作场所能发现的粒于的最小尺时。只能使用软材料测试防尘致密性，因为这样可以避免对品的磨蚀影响。
4.3.2.5条件试验中样品的工作状态样品的运行状态会影响尘的侵入，这取决于样品的类型和待点。通过试验箱压力系统模拟密封的发热样品的吸人效应，固此样品在条件试验时可以不通电：活动部件的密封，如传动和操作按钮等可能会受其运动的形响，因此样品在试验过程中应处于工作状态。
由于尘浓度太高不能对试验结果给出合理解释，目前沙尘试验不适用于开放式的样品，如具有开放式强追空气制冷的样品或者是具有开放式对流制冷通风孔的样品。8
