首页 > 国家标准(GB) > GB/T 9116.4-2000 环连接面带颈平焊钢制管法兰
GB/T 9116.4-2000

基本信息

标准号: GB/T 9116.4-2000

中文名称:环连接面带颈平焊钢制管法兰

标准类别:国家标准(GB)

英文名称: Ring joint with neck flat welding steel pipe flange

标准状态:现行

发布日期:2000-09-02

实施日期:2001-07-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:249029

标准分类号

标准ICS号:流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件

中标分类号:机械>>通用零部件>>J15管路附件

关联标准

替代情况:GB/T 9116.21~9116.25-1988

采标情况:≈ISO 7005-1-1992

出版信息

出版社:中国标准出版社

页数:7页

标准价格:10.0 元

相关单位信息

首发日期:1988-04-25

复审日期:2004-10-14

起草单位:机械科学研究院

归口单位:全国管路附件标准化技术委员会

发布部门:国家质量技术监督局

主管部门:中国机械工业联合会

标准简介

本标准规定了公称压力PN为2.0、5.0、11.0、15.0和26.0MPa的环连接面带颈平焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN2.0~PN26.0MPa的环连接面带颈平焊钢制管法兰。 GB/T 9116.4-2000 环连接面带颈平焊钢制管法兰 GB/T9116.4-2000 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

1范围

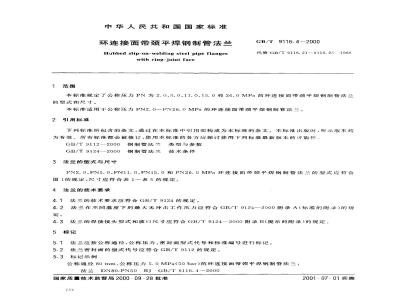

中华人民共和国国家标准
环连接面带颈平焊钢制管法兰
Hubbed slip-on-welding steel pipe flangeswith ring-joint face
GB/T 9116.4-2000
代替GB/T9116.21-~9116.25:-1988本标准规定了公称压力PN为2.0、5.0、11.0、15.0和26.0MPa的环连接面带颈平焊钢制管法兰的型式和尺寸。
本标准适用于公称压力PN2.0PN26.0MPa的环连接面带颈平焊钢制管法兰。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性,GB/T9112—2000钢制管法兰类型与参数GB/T9124—2000钢制管法兰技术条件3法兰的型式与尺寸
PN2.0、PN5.0、PN11.0、PN15.0和PN26.0MPa环连接面带颈平焊钢制管法兰的型式应符合图1的规定,尺寸应符合表1~表5的规定。4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定,4.2法兰在不同温度下的最大无冲击工.作压力应符合GB/T9124--2000附录A(标准的附录)的规定。
4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124一2000附录B(提示的附录)的规定,5标记
5.1法兰应按公称通径、公称压力、密封面型式代号和标准编号进行标记。5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力5.0MPa(50bar)的环连接面带颈平焊钢制管法兰:法兰DN80-PN50RJGB/T 9116.4--2000国家质量技术监督局2000-09-28批准154
2001-07-01实施
GB/T9116.4—2000
1)凸出部分高度与梯形槽深度尺寸E相同,但不受尺寸E公差的限制。允许采用如虚线所示轮廓的全平面型式。图1环连接面(RJ)带颈平焊钢制管法兰(适用于 PN2.0、PN5.0、PN11.0、PN15.0和PN26.0 MPa)133
GB/T 9116. 4--2000
24—2
091011
5980201
9116.4—2000
8960289
620669
16'11 t
10°989
GB/T9116.4—2000
161126
GB/T9116.4--2000
2698891
99°91
02880859
00188061t
88690808
8601092
0·989
GB/T9116.4-2000
s62000281
GB/T 9117.1 ~9117.4—2000
本标准是GB/T9117.1~9117.81988《带颈承插焊钢制管法兰》的修订版本标准由以下4部分组成:
GB/T9117.1-2000突面带颈承插焊钢制管法兰GB/T9117.2—2000凹凸面带颈承插焊钢制管法兰GB/T9117.3-2000槽面带颈承插焊钢制管法兰GB/T9117.4一2000环连接面带颈承插焊钢制管法兰本标准在参照ISO7005-1:1992《金属法兰第1部分:钢法兰》等国际、国外先进标准的基础上,结合国内使用情况,对原标准进行了如下修改:1对原标准的构成形式做了较大调整。由原来的一种法兰型式,一种密封面型式和一个压力等级构成·个标准,改为一种法兰型式、一种密封面型式和所有压力等级构成一个标准,这样将原来的8个标准压缩到4个。
2对原标准的内容做了适当的修改和扩充。取消了原标准中的PN2.0MPa平面带颈承插焊钢制管法兰的型式与尺寸;增加了PN15.0和PN26.0MPa凹凸面和槽面以及PN2.0、PN5.0、PN11.0.PN15.0和PN26.0MPa环连接面带颈承插焊钢制管法兰的型式与尺寸。3对原标准中的压力等级进行了适当调整。将属于美洲体系的压力等级PN10.0MPa按ISO7005-1:1992调整为PN11.0MPa。调整的目的是为了避免与欧洲法兰体系相应压力等级的法兰尺寸混淆。
4对原标准中的某些尺寸,如螺栓规格、螺栓孔径、密封面直径等按IS0)7005-1:1992做了适当的修改。
5将原标推中的密封面“凸面”改为“突面”。本标准中PN2.0.PN5.0和PN11.0MPa法兰尺寸属于美洲法兰体系,这些法兰尺寸均与美洲相应压力等级的法兰尺寸互换。www.bzxz.net
本标准中PN2.0、PN5.0、PN11.0和PN15.0MPa法兰尺寸与ISO7005-1:1992法兰尺寸等同,本标准的编写格式与ISO7005-1:1992不同,之所以采用目前的编写格式,主要是考虑使用方便和标准贯彻中的继承性。
本标准自实施之日起,同时代替GB/T9117.2~~9117.8-~1988:GB/T9117.1--1988废止。本标准由全国管路附件标准化技术委员会归口。本标准起草单位:机械科学研究院、全国化工设备设计技术中心站、浙江超达阀门股份有限公司、无锡市石化通用件厂、大津金鼎管道有限公司。本标准主要起草人:李俊英、虞军、邱晓来、王汉州、李仁兴、高德良。本标准于1988年首次发布,2000年第一次修订。161
