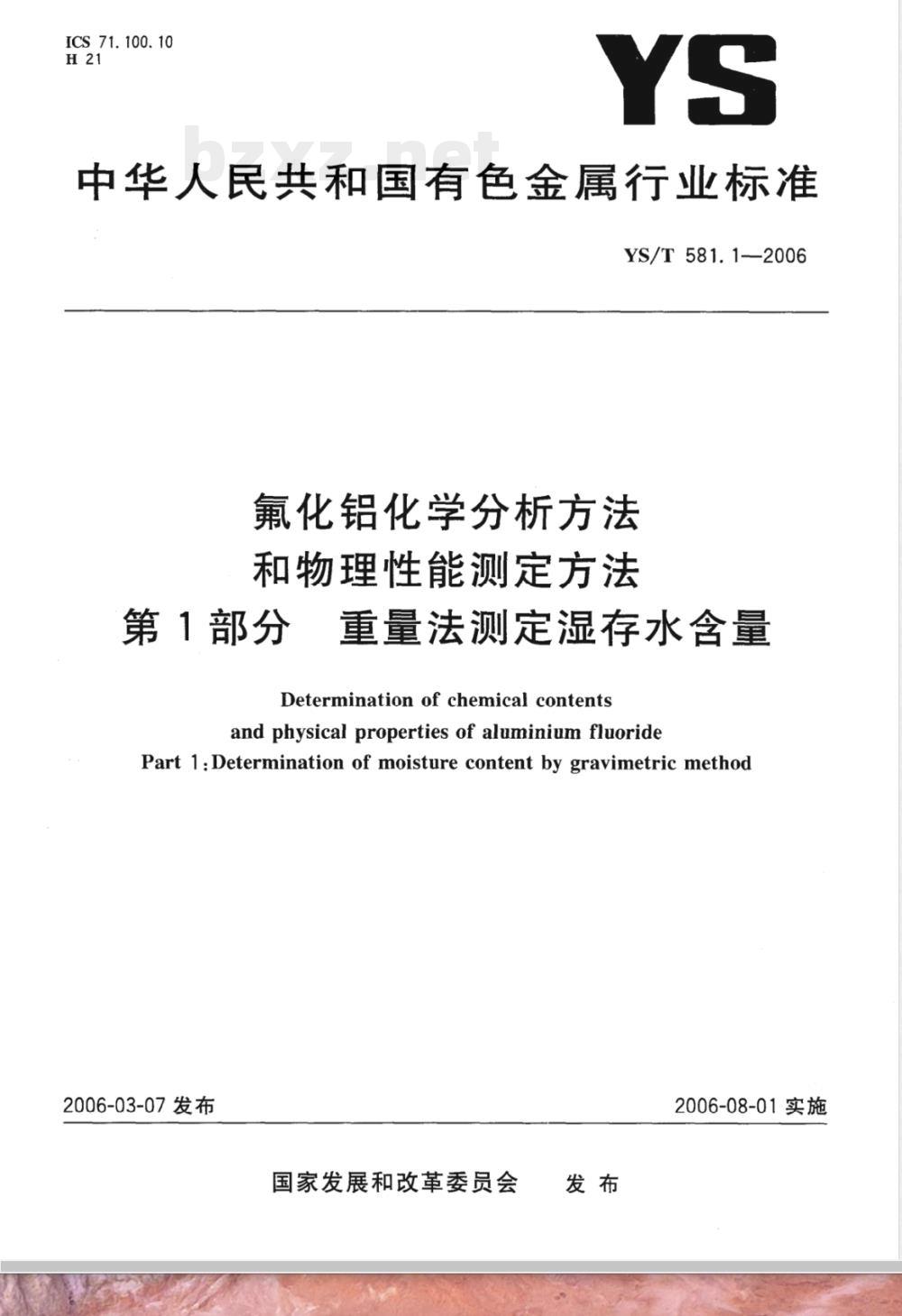

YS/T 581.1-2006氟化铝化学分析方法和物理性能测定方法 第1部分 重量法测定湿存水含量

ICS71.100.10
中华人民共和国有色金属行业标准YS/T581.1-—2006
氟化铝化学分析方法
和物理性能测定方法
第1部分
重量法测定湿存水含量
Determination of chemical contentsandphysicalpropertiesof aluminiumfluoridePart 1:Determination of moisture content by gravimetric method2006-03-07发布
国家发展和改革委员会
2006-08-01实施

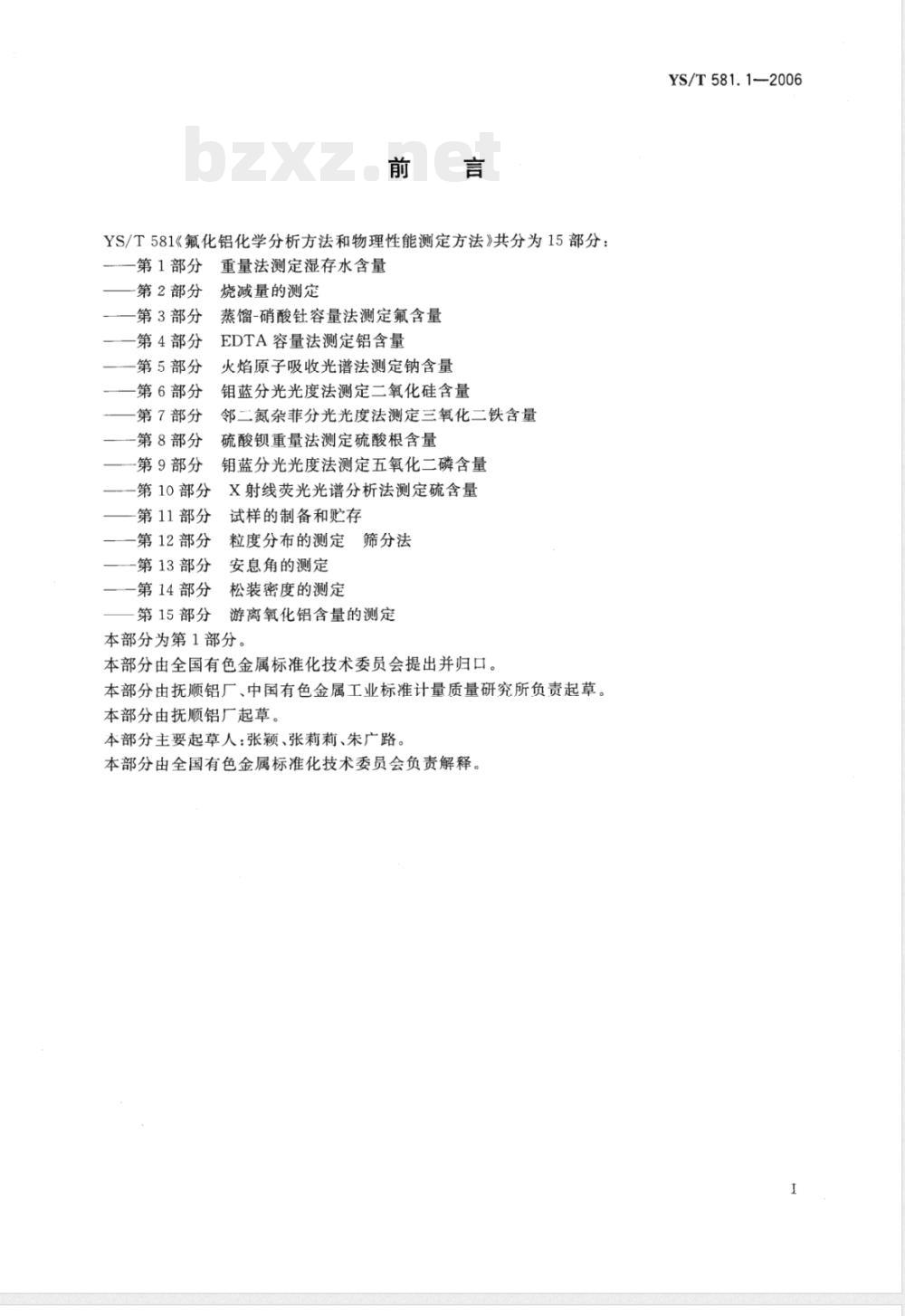

YS/T581《氟化铝化学分析方法和物理性能测定方法》共分为15部分：第1部分
第2部分
第3部分
一第4部分
第5部分
第6部分
第7部分
一第8部分
第9部分
第10部分
第11部分
第12部分
第13部分
第14部分
第15部分
重量法测定湿存水含量
烧减量的测定
蒸馏-硝酸针容量法测定氟含量
EDTA容量法测定铝含量
火焰原子吸收光谱法测定钠含量钼蓝分光光度法测定二氧化硅含量邻二氮杂菲分光光度法测定三氧化二铁含量硫酸钡重量法测定硫酸根含量
钼蓝分光光度法测定五氧化二磷含量X射线荧光光谱分析法测定硫含量试样的制备和贮存
粒度分布的测定
安息角的测定
松装密度的测定
筛分法
游离氧化铝含量的测定
本部分为第1部分。
本部分由全国有色金属标准化技术委员会提出并归口。本部分由抚顺铝厂、中国有色金属工业标准计量质量研究所负责起草。本部分由抚顺铝厂起草。
本部分主要起草人：张颖、张莉莉、朱广路。本部分由全国有色金属标准化技术委员会负责解释。YS/T581.1-2006

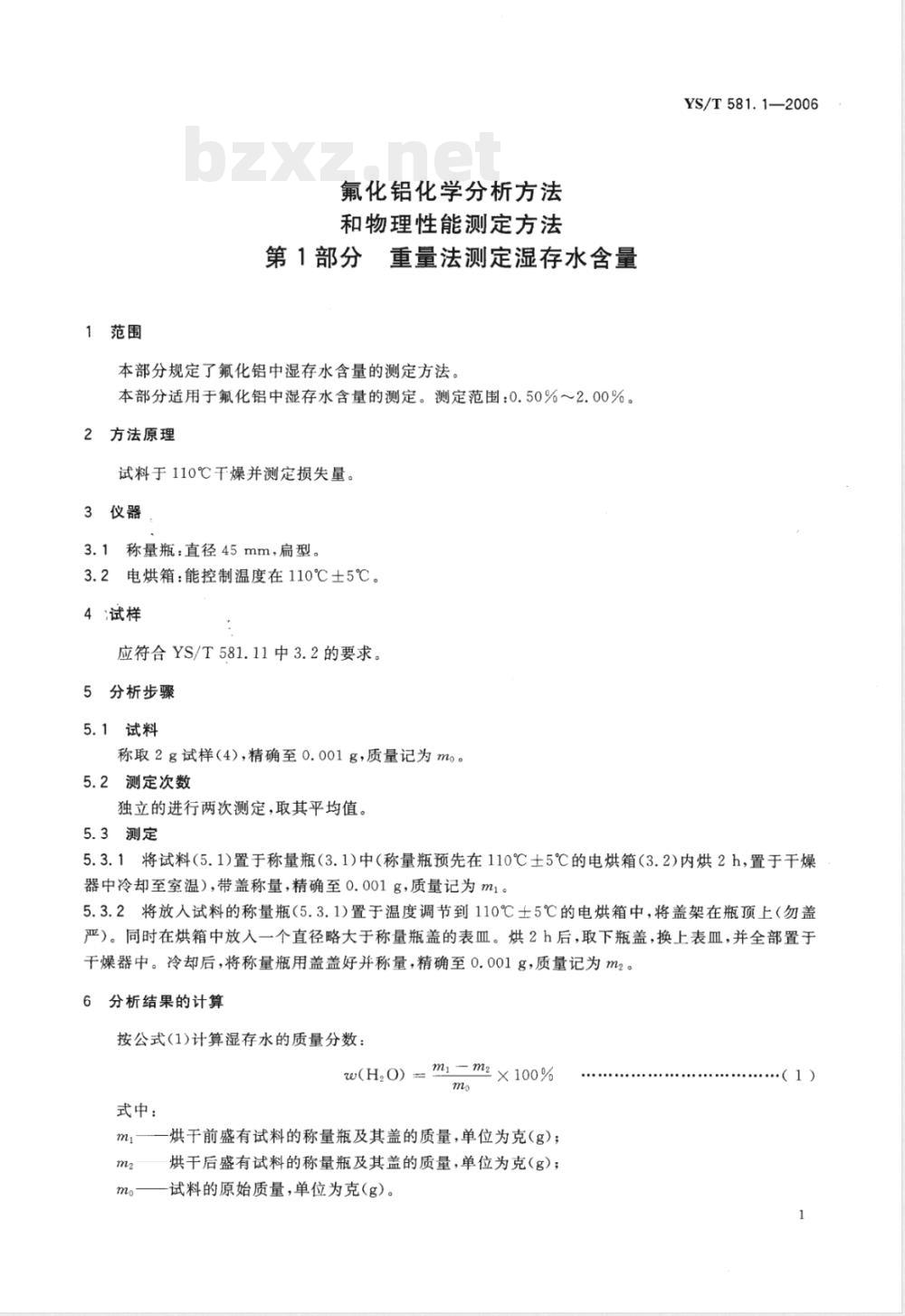

1范围
氟化铝化学分析方法
和物理性能测定方法
第1部分重量法测定湿存水含量
本部分规定了氟化铝中湿存水含量的测定方法。本部分适用于氟化铝中湿存水含量的测定。测定范围：0.50%~2.00%。2方法原理
试料于110℃干燥并测定损失量
3仪器
3.1称量瓶：直径45mm，扁型。
3.2电烘箱：能控制温度在110℃士5℃。4试样
应符合YS/T581.11中3.2的要求。5分析步骤
5.1试料
称取2g试样（4)，精确至0.001g，质量记为mo。5.2测定次数
独立的进行两次测定，取其平均值。5.3测定
YS/T581.1—2006
5.3.1将试料（5.1)置于称量瓶（3.1)中（称量瓶预先在110℃士5℃的电烘箱（3.2)内烘2h，置于干燥器中冷却至室温），带盖称量，精确至0.001g，质量记为ml。5.3.2将放人试料的称量瓶（5.3.1)置于温度调节到110℃士5℃的电烘箱中，将盖架在瓶顶上（勿盖严）。同时在烘箱中放人一个直径略大于称量瓶盖的表皿。烘2h后，取下瓶盖，换上表皿，并全部置于干燥器中。冷却后，将称量瓶用盖盖好并称量，精确至0.001g，质量记为m2。分析结果的计算
按公式(1)计算湿存水的质量分数：w(H0)ml-m2×100%
式中：
烘干前盛有试料的称量瓶及其盖的质量，单位为克（g)；烘干后盛有试料的称量瓶及其盖的质量，单位为克（g）；试料的原始质量，单位为克（g）。（1）
YS/T581.1—2006

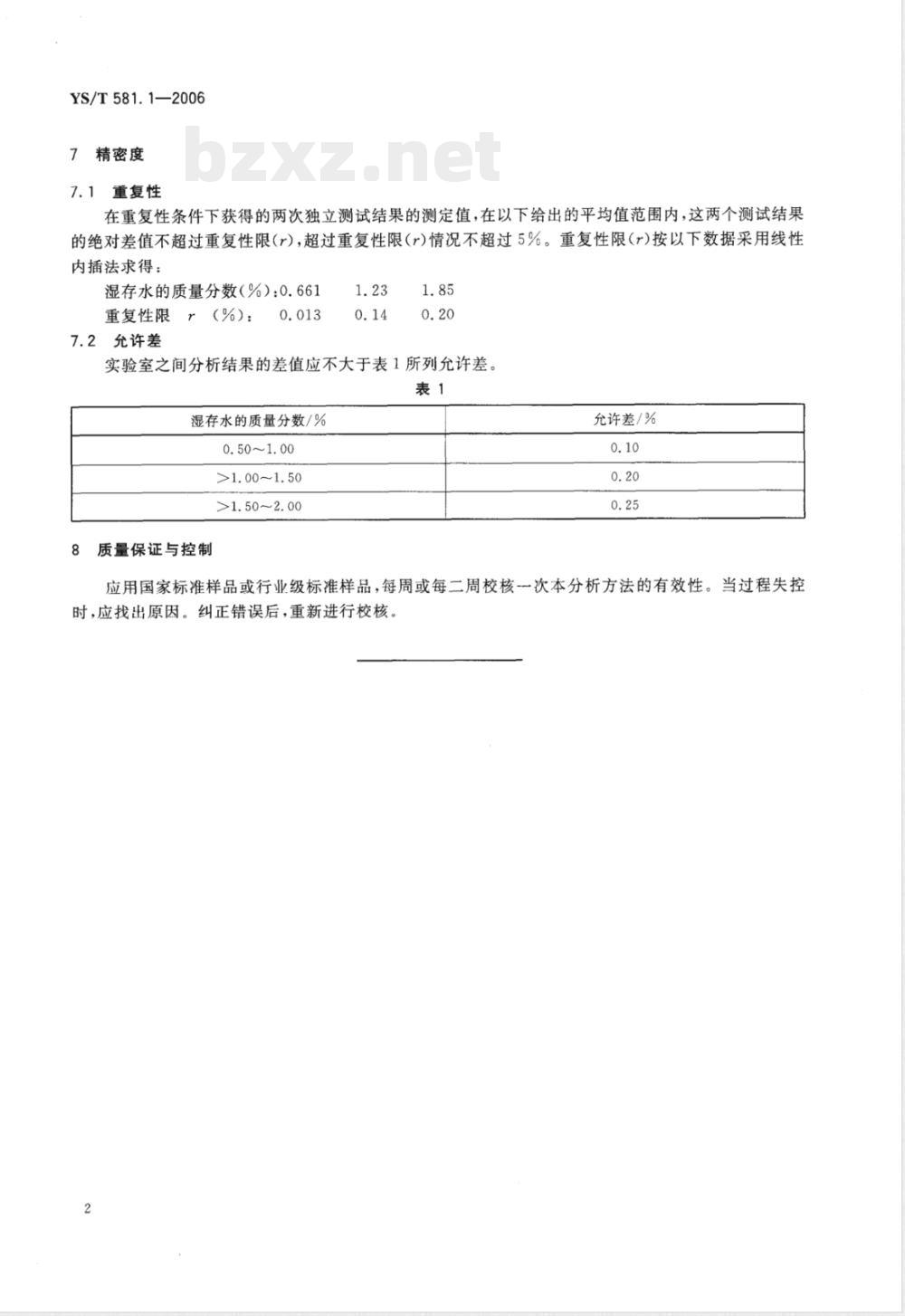

精密度
重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r）情况不超过5%。重复性限（r）按以下数据采用线性内插法求得：
湿存水的质量分数（%）：0.661重复性限
r（%）：
2允许差
实验室之间分析结果的差值应不大于表1所列允许差。表1
湿存水的质量分数/%
0.50~1.00
>1.00~1.50
>1.50~2.00
质量保证与控制
允许差/%
应用国家标准样品或行业级标准样品，每周或每二周校核一次本分析方法的有效性。当过程失控时，应找出原因。纠正错误后，重新进行校核。2
YS/T581.1-2006

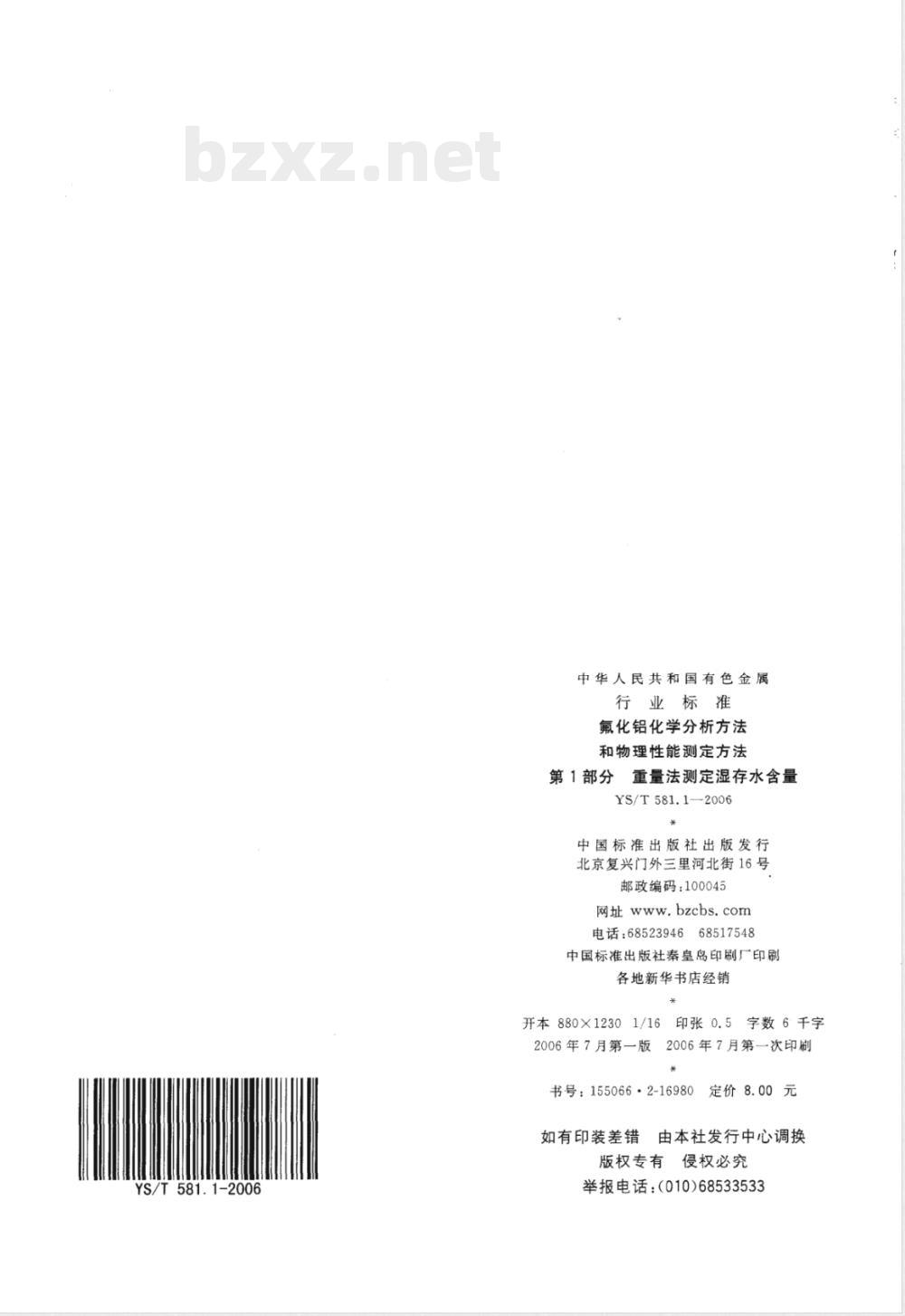

中华人民共和国有色金属
行业标准
氟化铝化学分析方法
和物理性能测定方法
第1部分
重量法测定湿存水含量
YS/T581.1—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社泰皇岛印刷厂印刷各地新华书店经销
开本880×1230
2006年7月第一版
印张0.5
字数6千字
2006年7月第一次印刷
书号：155066·2-16980
如有印装差错
定价8.00元
由本社发行中心调换
版权专有
侵权必究
举报电话：（010）68533533
