本标准规定了贵金属及其合金材料在０℃～３００℃温度范围内对铂热电动势的测量方法，规定了贵金属及其合金材料在０℃～２００℃温度范围内对铜热电动势的测量方法。本标准适用于贵金属及其合金材料在０℃～３００℃温度范围内对铂热电动势的测量；适用于贵金属及其合金材料在０℃～２００℃温度范围内对铜热电动势的测量。其他类型的金属及其合金材料对铂或对铜热电动势的测量亦可参照进行。 本标准代替ＧＢ／Ｔ１９１９８—２００３《贵金属及其合金对铂热电动势的测试方法》。本标准与ＧＢ／Ｔ１９１９８—２００３相比，主要有如下变动：———将标准名称修改为“贵金属及其合金对铂、对铜热电动势的测量方法”；———增加了贵金属及其合金材料在０℃～２００℃温度范围内对铜热电动势的测量；———增加了比较电极铜丝的纯度、尺寸；———增加了比较电极铜丝的清洗、退火处理方式；———与原标准相比在文字以及示意图方面进行了编辑性修改。 GB/T 19198-2008 贵金属及其合金对铂、对铜热电动势的测量方法 GB/T19198-2008 标准下载解压密码：www.bzxz.net

ICS 77. 120. 99

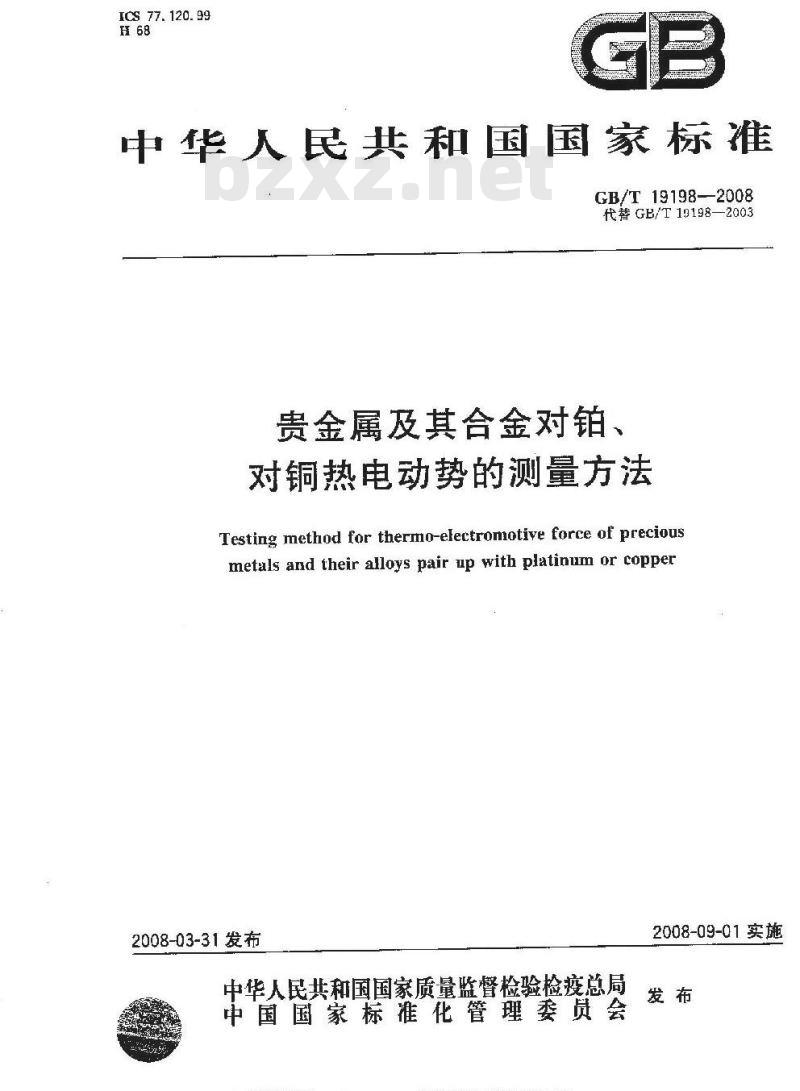

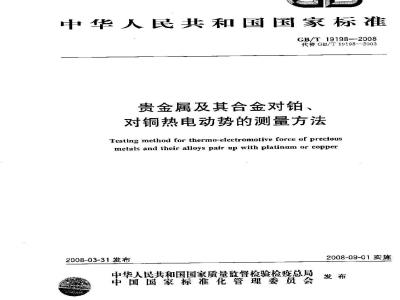

中华人民共和国国家标准
GB/T 19198-2008
代替GB/T19198—2003
贵金属及其合金对铂、
对铜热电动势的测量方法
Testing method for thermo-electromotive force of preciousmetals and their alloys pair up with platinum or copper2008-03-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

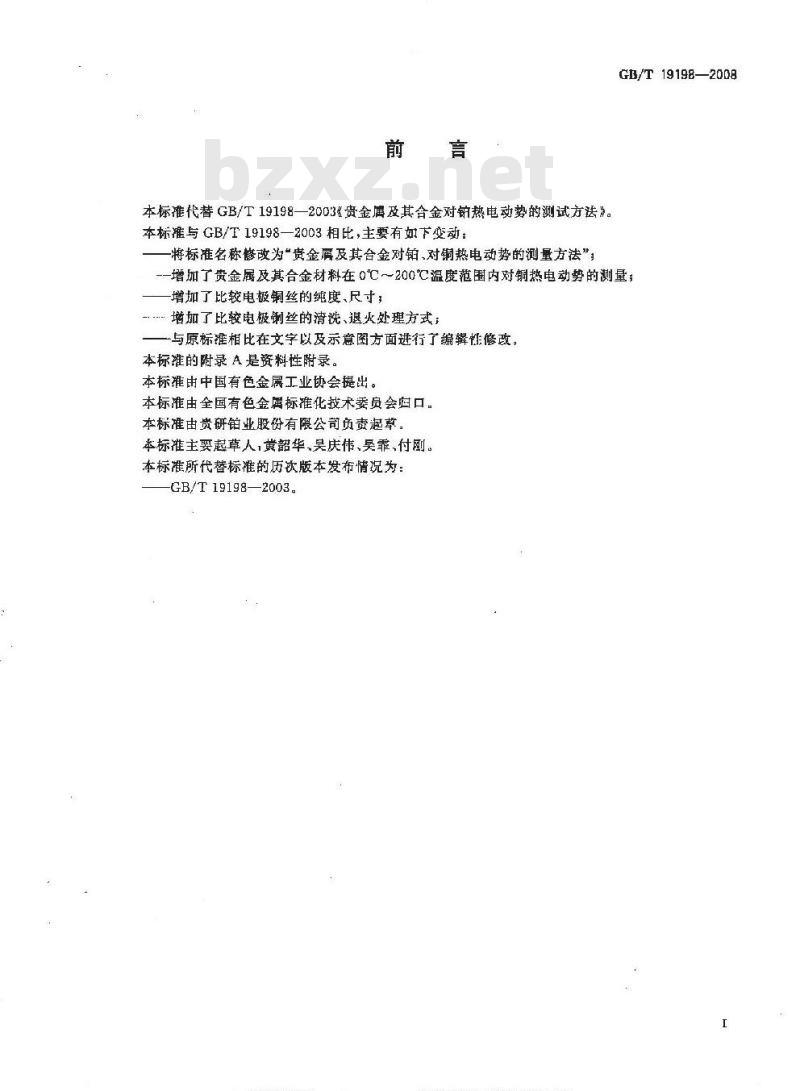

本标推代替GB/T19198—2003贵金属及其合金对销热电动势的测试方法》。本标准与GB/T 19198—2003相比，主要有如下变动：-将标准名称修改为\贵金属及其合金对铂，对铜热电动势的测量方法”GB/T19198—2008
一增加了贵金属及其合金材料在0C~～200℃温度范围内对铜热电动势的测量；增加了比较电极铜丝的纯度、尺寸，增加了比较电极钾丝的清洗、退火处理方式与原标准相比在文字以及示意图方面进行了编辑性修改，本标准的附录 A是资料性附录。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口。本标准由贵研铂业股份有限公司负责起草，本标准主要起草人，黄韶华、吴庆伟、吴霏、付刚本标准所代替标准的历饮版本发布情况为：-GB/T19198—2003.

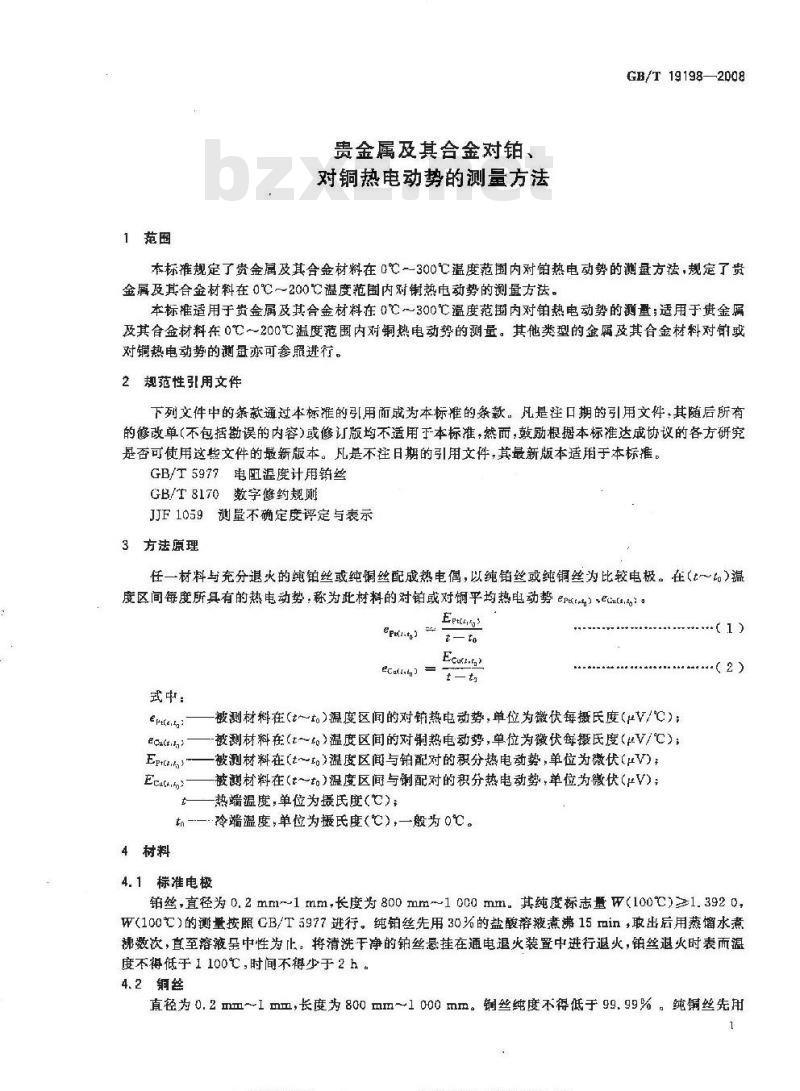

1范围
贵金属及其合金对铂
对铜热电动势的测量方法
GB/T 19198—2008
本标准规定了贵金属及其合金材料在0℃～300亡温度范围内对铂热电动势的测量方法，规定了贵金属及其合金材料在0℃～200℃温度范围内对制热电动势的测量方法。本标准适用于贵金属及其合金材料在0℃～300℃温度范围内对铂热电动势的测量：适用于贵金属及其合金材料在0℃~200℃温度范围内对铜热电动势的测量。其他类型的金属及其合金材料对铂或对铜热电动势的测量亦可参照进行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是口期的引用文件,其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不往日期的引用文件，其最新版本适用于本标推。GB/T5977电阻温度计用销丝
数字修约规则
GB/T 8170
JJF 1059测量不确定度评定与表示3方法原理
任一材料与充分退火的纯铂丝或纯铜丝配成热电偶，以纯铂丝或纯铜丝为比较电极。在（t~）温度区间每度所具有的热电动势，称为此材料的对铂或对铜平均热电动势en）ea。epet-tp?
ecaflg)
式中：wwW.bzxz.Net
eptteg:
eouctla
被测材料在(t～)温度区间的对铂热电动势,单位为微伏每摄氏度(μV/℃)：被测材料在(t)温度区间的对铜热电动势，单位为微伏每摄氏度(μV/℃);被测材料在(t动)温度区闻与铂配对的积分热电动势，单位为微伏(μV)被测材料在(t～t)温度区间与配对的积分热电动势，单位为微伏(μV);热端温度，单位为摄氏度(℃)；扩-—冷端温度，单位为摄氏度(℃)，一般为0℃。4材料
4.1标准电极
铂丝,直径为 0. 2 mm~1 mm,长度为 800 mm~1 000 mm。 其纯度标志量 W(100C)≥1. 392 0,W(100)的测量按照CB/T 5977进行。纯铂丝先用30%的盐酸溶液煮沸15min取出后用蒸馏水煮沸数饮，直至溶液品中性为止：将清洗干净的铂丝悬挂在通电退火装置中进行退火，铂丝退火时表而温度不得低于1100，时间不得少于2h。4.2铜丝
直径为 0.2 mm~1 mm,长度为 800 mm~1 000 mm。铜丝纯度不得低于 99.99% 。纯铜丝先用GB/T19198—2008
无水酒精或丙酮反复擦拭，擦去表面的污物，将清洗干净的铜丝放入氩气炉中，于400℃～450℃退火20min~30min。
5仪器、设备
5.1准确度不低于0.01级、分辨率不低于0.1μV的低电势直流电位差计及其配套装置，或具有同等准确度的相应电测仪器。
5.2精密恒温槽：控温精度不低于士0.1℃，液面有效深度大于300mm。在工作区域内，纵向和横向温差不大于0.05℃。
5.3二等水银温度计：0℃～200℃，最小分度值为0.1℃。5.4测量端焊接装置：应保证焊接时对电极无污染5.5冰点恒温器，用冰块经粉降加水混合而成，恒温器有效深度应大于360mm。CHINA
5.6铂电极通电退火装置
5.7氩气退火炉。
6试样制备
6.1取样：试样为线
3mm，长度为800
其直径在2mm以下试样为带（片）材时将试样剪切成条，其宽度应小于000mm
6.2试样清洗：试
样用内酮和无水乙醇擦去
6.3试样退火：证
6.4试样制备：扣
面积而定，然后套
测量步骤
面的污物，旦
程据样品语要，采取适当的方式进行清洗。良据材料的
生质和要求，采取不同的条件进行稳定化热处理。者纯铜丝）焊接组成热电偶，焊点应呈球形，其大小视材料横断端与纯铂丝（或
一舞放人玻璃（或石英）保护
净的绝缘套管，将其
套管中。
曼人深度
7.1将试样置于
温槽中，浸
（参考端）与测量
100mm~120mmg
水银温度计
被测样品
标准电板：
铜导线；
用水银或
类似材料
导线的另
将技测试样及纯铂丝（或纯铜丝）的另一端进行可靠连按后：插
人冰点恒温器内，插人深度约
意图如图所示。
端与电位差
计连接测量系统示
恒温槽：
冰点器：
电位差计。
图1测量装置与试样连接示意图
GB/T19198-2008
7.2加热恒温槽中的液态介质，使其逐渐升到需要的试验温度，温度值用水银温度计测量。7.3连接好测量线路，启动电测装置对各设备进行预热。待恒温植温度稳定及试样处于热平衡状态后开始测量。
7.4每个试样测量时必需在电位差计的正、反两个方向进行读数，取其算术平均值作为一次测量值。测量不得少于4次。
8测量结果表述
8.1将测量值取其算数平均值作为被测材料在（t-）温度区间对铂或对铜的积分热电动势Ep）、Ec），将其代入（1）式或（2）式，计算出被测材料在（t～t温度区间的对铂或对铜热电动势epecutago
8.2计算结果保留到小数
8.3试样的极性：测量
说明该材料对铂或者
不确定度
不确定度的请
试验报告
位，即0.01μV/℃，数字尾数的修约，接GB/T8170进行，的丝或者纯铜丝为负极、被测材料为正极。当所测得的热电动势为正时，有正的热电
为负。
表示按JE1059或按附录A的规定进行电如下内容：
试验报告应
本标准
材料牌
来源；
批号、规格、状态
测试温度：
测试结
测试日
测试人
GB/T19198—2008
A. 1 测量方法
附录A
(资料性附录）
不确定度的评定与表示
该测量方法是任一种材料与充分退火的比较电极配成热电偶，在温度区间测量其产生的热电动势，A,2评定模型
式中：
被测材料在（t~t）温度区间的对铂热电动势，单位为微伏每摄氏度(μV/℃)；被测材料在(t～)温度区间与铂配对的积分热电动势，单位为微伏(V)：-热端温度，单位为摄氏度(℃)；ta
A.3方差
式中：
冷端温度，单位为摄氏度（℃)，一般为0℃。十十十
被测尽材料测量重复性引起的标准不确定度；电测设备引入的标准不确定度；u
一二等水银温度计引入的标准不确定度；恒温槽温差引人的标准不确定度；冰点恒温器引人的标准不确定度。A, 4标准不确定度评定
A.4.1A类标准不确定度评定
W：对纯钯丝与铂丝配成热电偶后在100℃进行重复18次测量，测得值列于表A.1。表A.1
=—≥:e:=0.653 0 mV
用贝塞尔公式计让算实验标准差：为：4
0, 654 4
的自由度为:,=—1=17
A. 4. 2B 类标准不确定度评定
GB/T 19198—2008
ua：电测设备所带来的误差，0.01级电测设备的误差，以我们所测过最大值10mV计算，电测系统的误差为1.0μV,其估算值为均句分布,故标谁不确定度为：1.0
估计值可靠性为25%，
2X(25）
0. 58 μV
：由二等标准水银温度计使用不确定度引人，其扩展不确定度为：- 30℃~ 95℃
95# -200符
200℃ ~ 300℃
钯-铂热电竭在100C测最时为 0.25℃,相当于1.63μV属均均分布,故标推不确定度 u，为：-1.63
估计值可靠性为10%，故自由度，=50。u:恒温摘引人的不确定度：
由于标准规定恒温最大温差在0.1℃以内，钯-销热电偶在100℃测量时，0.1℃的误差相当于0.64 μV,且为均勾分布。
_0.84=0.37μV
估计值可靠性为20%,故自由度 =12。us冰点恒温器带束的不确定度：由于冰水混合物中杂质的影响，以及测量导线与参考端联接的影响，综合考虑最大为0.1，相当于 0.64 uV,接均勾分布得到此项的标准不确定度， 0. 64
估值可靠性为10%，故自由度，=50。A,5合成标准不确定度
以上各分量相互独立，相关系数为0,故：=+u+十+
经计算，钯-铂热电偶在100℃时. = 1. 25 μV
A6有效自由度
合成标准不确定度 u,的自由度为e
Z(ut/u)
wiGB/T 19198—2008
A7扩展不确定度
Ues = ts u。 = 2. 02u.
对于钯-铂热电偶在100℃时的扩展不确定度为：2.02X1.252.52μV
即0. 025 μV/℃
