本标准适用于电子设备中使用的具有高介电常数(2类介质)的高电压瓷介电容器。本标准的目的是对这种类型的电容器规定优先额定值和特性，并从GB 2693-86中选择适用的质量评定程序、试验和测量方法以及给出一般特性要法语。在详细规范中规定的严酷度和要求应具有与本分规范相同或较高性能水平，不允许低于本分规范的性能水平。 GB/T 9322-1988 电子设备用固定电容器 第9部分(1):分规范 2类高压瓷介电容器(可供认证用) GB/T9322-1988 标准下载解压密码：www.bzxz.net

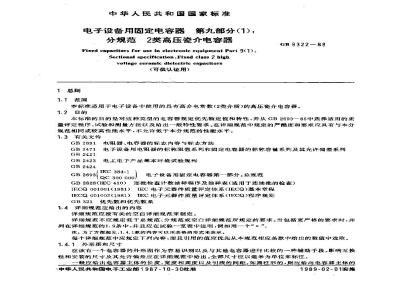

中华人民共和国国家标准
电子设备用固定电容器：第九部分（1）：分规范2类高压瓷介电容器
Fixed capacitors for use jn electronlc equipinent Part g(1) ,Sectional specification;Flxed class 2 highvoltage ceramic dielectric capacitors（可供款证用）
1总则
1.7范圃
GB9322—88
本标准适用于电子设备中使用的具有高介电常数（2类介质）的高压瓷介电容器。1.2目的
本标准的月的是对这种类型的电容器规定优先额定值和特性，并从GB2693一86中选择适用的质量评定程序、试验和测量方法以及给出一般特性要求。在详细规范中规定的严酷度和要求应其有与本分规范相同或较高性能水平，不允许低于本分规范的性能水平。1.3有关文件
GB 2691电阻器、电容器的标志内容与标志方法GB 2471
电子设备用电阻器的标称阻值系列和固定电容器的标称容盘系列及其允许偏差系列GB2421
GB 2423
电工电子产品基本环境试验规程GB2424
/EC384-1
GB2693
TQC300000
电子设备用间定电容器第一-部分：总规范GB2828(IEC410）逐批检查计数抽样程序及抽样表（适用于连续批的检查）IECQ001001(1981）[EC电子元器件质量评定体系（IECQ基本章程IFCQ001002（1981）EC电子元器件质量评定体系TFCQ）程序规则GB321优先数和优先数系
1.4详细规范应给出的内容
细规范应接有关的空白详细规范来制定。详细规范不应规定低于总规范、分规范或空白详细规范所规定的要求。当包括更严格的要求时，并列在详细规范的1.9条中，并且应在试验一览表中注明，例如用一个“”。注，为了方便起见，1.4.1款的内容可以用表格的形式来装示。每个详细规范中应规定下列内容，而且引用的值应优先从本规范相应条款中给出的数值中选取。1.4.1外形图和尺寸
应该有一个电容器的外形图作为容易识别以及与其他电容器进行比较的一种辅助手段。影响互换性和安装的尺寸及其允许偏差应在详细规范中给出。全部尺寸应以毫米为单位来标注。一般应给出电容器主体的长度，宽度和高度以及引线的间距。如圆柱形的，则应给出电容器主体的中华人民共和国电子工业部1987-10-30批准1989-02-01实施
GB 9322—88
直径和长度，并给出电容器引出端的直径及长度的数值。必要时，例如，详细规范所包括的数值（电容量/电压范)多于一种时,其尺寸及允许偏差应列在图下的一个表格中。当外形不是上述的形状时，详细规范应给出足以说明该电容器的尺寸数据当电容器不是设计用于印制电路板时，样细规范中应明确说明。1.4.2安装
详细规范应规定正常使用以及振动和避撞（或冲击）试验中所使用的安装方法。电容器应以其正常方式进行安装。某种电容器的设计可能在使用中需要特殊的安装件，在这种情况下，详细规范应给出描述这种安装件的图形，并且，这种安装件应在振动和碰撞（或神击)试验中使用，1.4.3额定值和特性
额定值和特性应符合本分规范的有关条款，同时应符合下列规定。1.4.3.1标称电容量范围
见2.2.4.1项。
注，当按照详细规范批准的产品有不筒的范圈时，应附加下列说明：“在每个电压范围内各种值的范围在鉴定合格产品一览表中给出”。1.4.3.2特殊特性
当为「设计和应用的目的，认,为需要对元件适当地规定特殊特性时，可以作为附加特性列出。1.4.3.3焊接
对于可焊性和耐焊接热试验来说，详细规范应规定适用的试验方法、严酷度和要求。1.4.4标志
详细规范应规定在电容器上和包装上标恶的内容。与本分规范1.6条的差别应特别说明。1.5术语
除GB2693可适用的术语和定义外，还使用下列定义。1.5.12类高压瓷介电容器
是-种高介电常数U≥0.63kV的电容器，该电容器作高压旁路和耦合之用.该类陶瓷介质（见2.2.5款表2)是以在类别温度范圈内电容量非线性变化来表征。1.5.2等级
等级是由在类别度范谢内电容量相对于20C时的电容量的最大允许变化来确定的。等级可以用代码的形式来表示（见2.2.5款表2）。：1.5.3额定电压（UR）
额定电压是在额定温度下电容器的引出端之间可以连续施加的最大直流电压。注，电奔器所施加的直流电压和交流电压峰值的总和应不超过额定电压。交流电压的峰值应不超过允许无功功率所决定的值。
1.6标志
GB2693第2.4条和下列说明。
1.6.1标志中给出的内容通常从下列项目中选择.每项的相对重要性由它在项月顺序中的位置来表示。
标称电容量：
额定电压，
（直流电压可以用符号一或一来表示）标称电容量的允许偏差：
介质等级（见2.2.5款表2）；
制造年和月(或周)：
制造厂名称或商标；
..com.
气候类别：
产品型号名称；
依据的详细规范。
CB9322—8B
1.6.2电容器上应清楚地标出1.6.1a项和尽可能标出其余必须考的项目。电容器上的标志应避免任何重复的内容。
1.6.3电容器的包装应清楚地标出1.6.1款所列项目的全部内容。1.6.4允许采用不致引起混淆的任何附如标志。2优先额定值和特性
2.1优先特性
详细规范中给出的值应优先从下列的值中选取。2.1.1优先气候类别
本规范所包括电容器是按GB2421(1EC68—1)总则的规定划分气候类别的。下限和上限类别温度以及稳态湿热试验的持续时间应从下列值中选取。下限类别温度：—55，—40℃，—25℃和-10℃。上限类别温度：+85℃，+100℃.+125℃。稳态湿热试验的持续时间：4、10,21和56d。寒冷和干热试验的严酷度分别为下限和上限类别温度。2.2优先额定值
2.2.1额定温度
本规范所包括的电容器的额定温度等于上限类别温度。2.2.2额定电压（U食）
额定电压的优先值是GB321的R5系列的值。如果需要其他值时，应从R10系列中选取。2.2.3类别电压（Uc）
如GB2693第2.2.17款的定义，因为额定温度规定为上限类别温度，所以类别电压等于额定电压。2.2.4标称电容量的优先值和允许偏差2.2.4.1标称电容量的优先值
标称电容量应从GB2471中的E6.E12和E24系列中优先选取。2.2.4.2标称电容量的优先允许偏差表1
优先系列
E6和E12
允许偏整，%
—20/+80
20/+50
字母代码
2.2.5电容量溢度特性
表2巾用×表示的是施加和不施加直流电压时的电容量温度特性优先值，还给出了等级代码的方法。例如：温度范围从一55～十125℃不施加直流电压时，相对变化为士20%的介质被称为2C1级介质。等级字母代码
施加和不施加直流电
玉时,在类别温度范围
内相对于+20℃时,测
得的电容量最大变化
不施加直
流电压
+20/30
+22/ —56
+30/-80
施加额定\
直流电压
+10/-15
+20/:-30
+20/—40
+22/—70
+30/—90
+15/-40
+15/-25
注，1)U=1kV的电容器不适用。
GB 9322—88
类别温度范围和对应的数字代码55/+125
55/+85
40/-+ 85
对于介质的温度特性的温度范围的定义是和类别温度范围一样的。3质量评定程序
3.1初始制造阶段
初始造阶段是介质金属化电极的形成。3.2结构类似元件
— 25/+ 85
—10/+85
制造的电容器具有相似的工艺和材料，虽然它们可能是不同的外形尺寸和数值，可以认为结构是类似的电容器。
3.3放行批证明记录
当详细规范有规定而且用户有要求时，应按GB2693第3.5.1款要求的内容进行。在久性试验后对于可变参数数据的要求是电容量变化、摄耗角正切和绝缘电阻。3.4鉴定批准
鉴定批推试验的程序已在GB2693总规范的3.4条中规定以逐批和周期试验为基础的鉴定批准试验一览表在本规范的3.5条中规定。采用固定样本大小一览表的程序在下列3.4.1和3.4.2款中规定。3.4.1以固定样本大小为基础的鉴定批准程序抽样：
GB 2693第3.4.2款b项中规定了固定样本大小的程序。样本应足以代表谋求批准的电容器的范围。这可以是或者不是详细规范所覆盖的全部范围。样本应由最低和最高电压以及这些电压中的最小和最大的电容量样品所组成，当额定电压多于四种值时，其中一个中问电压也应进行试验。这样对一个范围的批准就是要求对每个温度特性四种值或六种值两者之一进行试验。当组成的范翻少于四种值时，被试样本应按四种值要求进行试验。按照下列情况允许使用备份样品：每种值的一个可以用来替换“0”组中允许不合格的样品；A
GB 932288
b。每种值的一个可以用来替换非制造原因而引起不合格的样品。“0”组中所规定的样品数采用所有各试验组所用样品数的总和。如果不是这样，则样品数可以适当的减少。
鉴定批准试验一览表中增如试验组时，“0”组试验所需的样品数应按增加的试验组所要求的样品数来增加。
表3中规定了鉴定批准试验每组或每分组所需的样品数以及允许的不合格品数。3.4.2试验
对一个详细规范所包括的电容器的批准来说，表3和表4中规定的全部试验是必要的。每一组的各项试验应按规定的顺序进行。
全部样品应经过“0\组试验，然后再分到其他各组。在“0\组试验中发现不合格的样品，不能用于其他各组。一个电容器没有满足某一试验组的全部或一部分试验时，算作“一个不合格品\。当不合格品数不超过规定的每个组或分组的允许不合格品数以及总的允许不合格品数时，应给予批难。
注，表3和表4一起构成固定样本大小试验一赔表。表3中包括不同试验或试验组的抽样细节和充许不合格品数，而表4连同第4章中包括的试验细节，给出了试验条件和性能要求的完整摘要，以及指出在详细规范中选定的试验方法和试验条件。
用于固定样本大小试验一览表的试验条件和性能要求，应与在详组规范中用于质量一致性检验的那些规定相一致。
表3鉴定批准试验的抽样方案及允许不合格品数样品数（n）和允许不合格品数(pd)）试验组
外观检查
电容量
损耗角正切
绝缘电阻
耐电压
备份样品
引出端麵唐
耐焊接热
可焊性
温度快速变化
碰撞或冲击下
气候顺序
本规范
的条款
每种值
按四种值或少于四种值
总 pd
按六种值呼试验
试验组
稳态湿热
耐久性
电容量溢特性
充放电试验
本规范
的条款
注：①按详细规范中的要求，
每种值
GB9322—88
续表3
样品数（n）和允许不合格品数(pd）按四种值或少于四种值
②任何一种值中充许不害于．个不合格品。③电容量/电压组合，见3.4.1款，i)V2tokV的电容器进行此试验：@UR<10kV的电容器为4，
?U10kV的电容器为6。
表4监定批准试验一览表
注，()）试验和性能要求的条款号引自第4章试验和测量程序。② 表中: D一- 破坏性的,ND-
条款号和试验项目
（见注)
4.2外观检查
4.2尺寸（详细的）
4.3.1电容量
4.3.2损耗角正切
4;3.3绝缘电理
4. 3. 4耐电压
4.5引出增强座
4.6耐焊接热
4. 6. 2 初始测量
4.6. 4最后测量
非破坏性的。
样品数（n）
试验条件
（见注0）
题率·
测量电压：
题率和测量电压与4. 3. 1款相
方法见详细规范
方法见详细规范
外观检查
方祛(1A或1B)见详细规范
专门预处理：接4.1条
电容量
恢复,24±1 h
外观检查
电容量
和允许不合格
见表3
见表3
按六种值\试验
性能要求
(见注）
按4.2条，标志清晰以及按详
细规范的规定
见详细规范
在规定的允许差范围内
按4.3.2.2项
按4.3.3.2项
无击穿或飞孤
无可见损伤
无可见损伤、标志清晰
AC/C按4.6.4款
条款号和试验项目
（见注(i)）
4.7可焊性
4. 8温度快速变化
4. 8. 2初始测量
4.9振动
4. 9.2后检查
4.10 碰撞(或冲击见4. 11)
4.11 冲击(或碰撞见4.10)
或最后测量
4.12气候顺序
4.12. 1.1 初始测量
4.12.2干热
4. 12, 3 循环湿热,试验 Db,
第一循环
GB9322--88
续表4
试验条件
（见往①）
方法觅详细规范
专门预处理：按4.1条
电容盘
下限类别温度
——上限类别漏度
五次循环
持续时间 ~ = 30 min
恢复：24±1h
外观检查
安装方法见译细规范
程序B4
新率范围：
振幅：0.75mm或加速度
98 m/g(严酷度取较小者)
总的持续时间:6 h
外观检查
安装方法，见详细规范
磁撞次数：
加速度：
脉冲持续时间：
安装方法，见详细规范
加速度：
脉冲持续时间：
外观检查
电容盘
专门预处理，按4.1条
电容盘
温度，上限类别温度
持续时间，16h
样品数（n）
和允许不合格
见表3
见囊3
性能要求
（见注）
按适用，以润引出端的焊料
自由动或焊料在
合来说明包惕良好
无可见损伤
无可见损忧
无可见损伤，标志清晰
AC/C按4. 11. 3款
s南流
条款号和试验项目
（见注）
4. 12.4案玲
4.12.5低气压（如果详细规
范有要求)
4. 12. 5. 3中间测量
4. 12. 6循环湿热,试验 Db,
其余循环
4. 12. 6. 3最后测量
4.13稳态湿热
4. 13. 2 初始测量
最后利
4.14耐久性
4.14.2初始测量
最后测量
4.4电容量温度特性
电量(适用于
Ur≥10 kV)
4. 14. 1 中间测量
GB9322—88
续表 4
试验条件
(见注）
温度:下限类别温度
持续时间:2 h
外观捡查
气压：
外观检查
恢复:24士2h
外观检查
损耗角正切
绝缘电阻
专门预处理,按4. 1条
电容量
恢复,24±2 h
外观检查
电容量
损耗角正切
绝豫电阻
专门预处理按4.1条
持续时间：1000b
恢度:24士1 h
外观检查
电客量
损耗角正切
绝缘电阻
专门预处理，接4.1条
电容量
条件:50 Hz.3 kVrms 交流电
故电电荷量
样品数（）
和允许不合格
见衰3
见表3
见表3
见表3
性能要求
（见注）
无可见损伤
无击穿或飞弧
无可见损伤，标志清晰
AC/C 按4. 12. 6. 3项
按4.12.6.3项
按4.12.6.3项
无可见损伤，标志应清晰
MC/C按4.13.5款
按4.13.5款
按4.13.5款
无可见报伤，标志应清晰
AC/C 按4. 14. 5款
按4.14.5款
按4.14.5款
AC/C 按4. 4. 3款
按4.14.1款
条款号和试验项日
（见注@）
4.15充放电试验（道用于
Uk=okV)
4.15.1初测量
4.15.4最后量
3.5质量一致性检验
3.5.1检验批的构成
A 组和 B 组检验
GB 9322-88
续表4
试验条件
《见注?）
条件：额定电压
充效电次数：10000次
专门预处理，按4.1条
电容量
恢复:8±1h
电容量
损耗角正切
绝缘电阻
耐电压
这些试验应在逐批检验的基础上进行。梓品数（a）
和允许不合格。
见表3
制造厂可以按下列条款将现行生产的产品集合成一个检验批。（1)检验批应由结构类似的电容器组成（见3.2条）。(2a)对A组试验的样品应由检验批中所包括每种尺寸和每种值组成。根据批的大小来确定样本大小。任何一种值至少5只。
对B2分组的样品应包括该批中每种温度特性电容器的代表者。性能要求
（见注(）
AC/C 按4. 15. 4款
按1.15.4款
按4.15.4款
按4.15.4款
(2b)如果样品中任何一种值少于5只时，则抽取的样本大小应由制造厂和国家监替检查机构商定。b.C组检验
这些验应在周期检验的基础上进行。样品应是该规定周期内现行生产的电容器，并分为大，中，小电容盘的代表产品。为了覆益整个范围,应对在以后周期内生产的不同额定电压和电容量进行试验。3.5.2试验一览表
对于质量一致性检验的逐批和周期试验一览表在GB9323电子设备用固定电容器第九部分(1),空白详细规范2类高压瓷介电容器评定水平E第2章中给出。3.5.3延期交货
当按照 GB 2693第3,5.2款的程序进行复验时,可焊性和电穿量应按A组和B维的规定检验。3.5.4评定水平
在空白详细规范中给出的评定水平应优先从表5A和表5B中选择。试验分组\
表中 IL——检查永平;
合格质量水平。
检验分组”
周期（月）。
样本大小。
允许不合格品数。
注：1)评定水平D,F,G在考虑中，AQL
GB932288
2）检验分组的内容在有关空白详细规范中第2章叙述。4试验和测量程序
本章补充GB2693第4章规定的内容。4.1专门预处理
在详细规范中除非另有规定，在本规范内试验和试验顺序前有规定时，应按下列条件进行专门预处理，放置在最高温度下或在详细规范中可能规定的更高温度下，经1h后，接着在试验的标准大气条件下恢复24 h，
注：2类瓷介电容器电容量按对数规律随时间不断地减小（这叫做老化）。倘若将电容器加热到其介质的居里点以上的温度，就发生“去老化”，即通过\老化”而减少的电容量又重新恢复，从电容器再次冷却时起“老化”又重新开始专门预处理的日的是为了使电容器达到与其先前的历史无关的种确定状态（详细内容见附录A（补充件）的 A4条1.
4.2外观和尺寸检查
GB2693第4.1条。
4.3．电气试验
4.3.1电容量\
GB2693第4.7条和下列说明。
GB 9322—88
注：1）当在试验前后进行测量时，测量条件应在每种情况下都一样。4.3.1.1测量条件
测量电压：1士0.2V*仲裁电压；1士0.02V；率：C≤100pF者，频率在详细规范中规定！CR>100PF者,测量颗率：f=1kHz±20%;仲裁频率：f=1kHz。
4. 3. 1. 2要求
电容量应符合标称值，并考虑到规定的允许偏差。对于仲裁测量电容量应外推到老化时间为1000h时的值（见附录A说明）。4.3.2损耗角正切（tan）
GB 2693第4,8条和下列说明。
4.3.2.1测量条件与4.3.1款相同。精度，测或仪器的精度应使测量误差不超过0.001。4.3.2.2要求
损耗角正切应不超过0.020。2F组不超过0.035。4.3.3绝缘电阻（R.）
GB2693第4.5条和下列说明。
4.3.3.1测量条件
GB2693第4.5.2款和下列说明：
对Jz≤10kV者：测量电压为500V;对U≥10kV者，测量电压在详细规范中规定。对于鉴定批准试验和周期检验(C组），电压应直接加到规定值，持续时间为1min士5s。对于逐批检验（A组），如果绝缘电阻达到要求值时，试验可以在更短时间内结束。除非详细规范中另有规定，测量装置的内阻和电容器的标称电容量的乘积应不超过19。充电电流应不超过0.05A。
绝缘电阻(R,）应在1 min 时间的最后测量。4.3.3.2要求
绝缘电应等于或大于表6所列要求。表6
Ck25 nF
绝缘型
非绝缘型
4. 3.4 耐电压
测量点
la和le
GB2693第4.6条和下列说明。
4. 3.4. 1 试验条件
所施加电压规定如表7。
4000MO
CR >25 nF
额定电压
对于绝缘型试验点:1a 和1c。
lc试验点的试验电压不小于1 500 V。对于非绝缘型试验点：1a。
施加电压的时间：
对于鉴定和周期检验为1 min。
对于逐批检验最长为2 8。
GB 932288
电源电压的内阻()应满足·CR≤18。充电电流应不超过0. 05 A。
4.3.4.2要求
在试验期内电容器应无击穿或飞弧。4.4电容量温度特性
4.4.1专门预处理
见4.1条。
4.4.2 测量条件
GB2693第4.24.1.2、4.24.1.3项和表8所列说明。表8
温度,℃
的 ±3
下限类别温度；
上限类别温度。
注：①---表示不施加直流电压。X表示施加直流电压。
温度标记
测量应在中间温度满行，以保证符合2.2.5款的要求，②)基准电容量在\d\点测量。试验电压bzxz.net
1. 5 Ur +500 V
施加直流电压 U
④因为在4.1条注中所述的效应,在温度标记\f\,“g”和\b\点与在施加直流电压下所测量的电容量与时间是有关的,这种时间的关系包含在给出电容量变化的极限内,在温度标记“a\点的第一次测量和最后测量之间的电容量变化是与老化的大小有关,在施加直流电压测量的结果有争议的情况下，在温度标记\{\和\\点的测量之间商定一个固定的时间间隔。4.4.3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
