本标准规定了玻纤胎沥青瓦(简称沥青瓦)的术语和定义、分类、原材料、要求、试验方法、检验规则、包装、贮存与运输。本标准适用于以石油沥青为主要原料，加入矿物填料，采用玻纤毡为胎基、上表面覆以保护材料，用于铺设搭接法施工的坡屋面的沥青瓦。 GB/T 20474-2006 玻纤胎沥青瓦 GB/T20474-2006 标准下载解压密码：www.bzxz.net

GB/T20474—2006

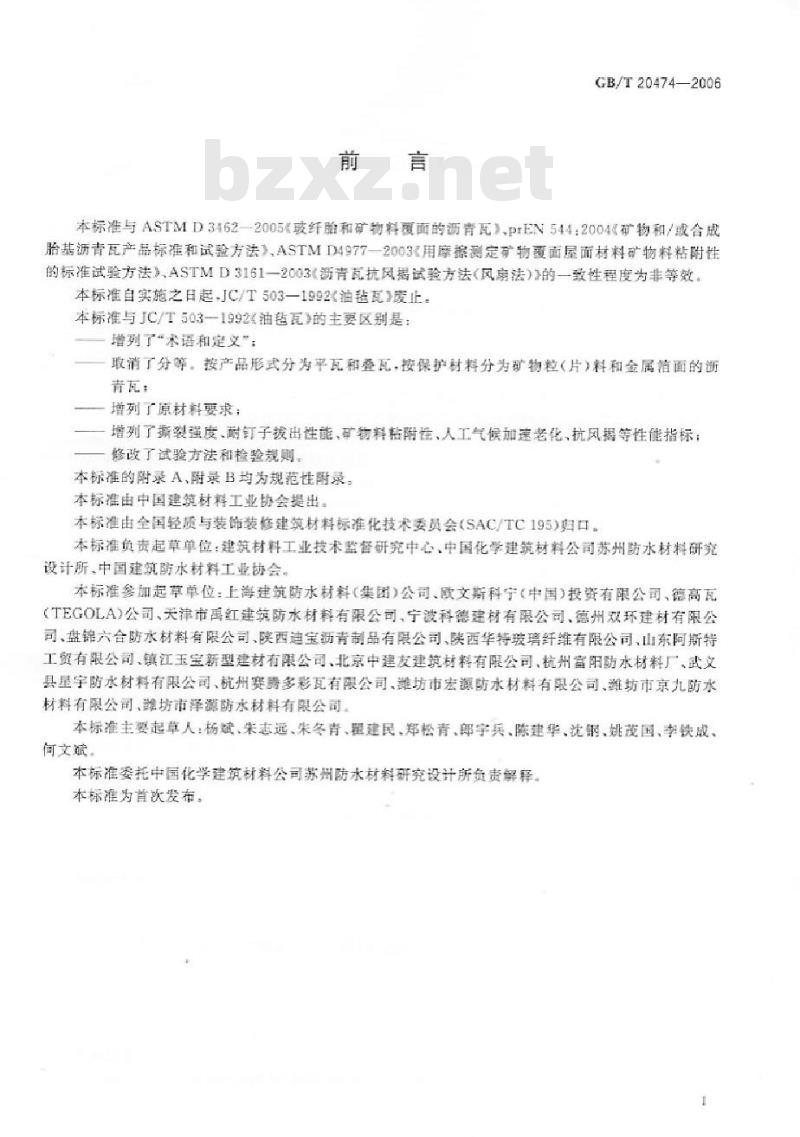

本标准与ASTMD3462-2005《玻纤胎和矿物料覆面的沥背瓦》.PrEN544：2004矿物和/或合成胎基沥青瓦产品标准和试验方法》、ASTMD49772003c用摩擦测定矿物覆面屋面材料矿物料粘附性的标准试验方法》、ASTMD3161一2003《沥青瓦抗风揭试验方法（风扇法）》的一致性程度为非等效。本标准自实施之日起JC/T503—1992油毡瓦3度止。本标准与JC/T503—1992《油琶瓦的主要区别是：增列了“术语和定义”；
取消了分等，按产品形式分为平瓦和叠瓦，按保护材料分为矿物粒片）料和金属箔面的沥青瓦：
增列了原材料要求：
增列了撕裂强度、耐钉子拔出性能、矿物料粘附硅、人工气候加速老化、抗风揭等性能指标；修改了试验方法和检验规则，
本标准的附录A、附录B均为规范性附录本标准由中国建筑材料工业协会提出。本标准由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195）归口。本标准负责起草单位：建筑材料工业技术盟督研究中心、中国化学建筑材料公司苏州防水材料研究设计所，中国建筑防水材料工业协会。本标准参加起草单位：上海建筑防水材料（集团）公司、欧文斯科宁（中国）投资有限公司、德高瓦（TEGOLA）公司、天津市禹红建筑防水材料有限公司宁波科德建材有限公司、德州双环建材有限公司、盘锦六合防水材料有限公司、陕西迪宝沥青制品有限公司、陕西华特玻璃纤维有限公司、山东阿斯特工贸有限公司、镇江玉宝新型建材有限公司、北京中建发建筑材料有限公司、杭州富阳防水材料厂，武义县星宇防水材料有限公司、杭州赛开多彩瓦有限公司、潍坊市宏源防水材料有限公司、潍坊市京九防水材料有限公司、潍坊市泽源防水材料有限公司。本标准主要起草人：杨斌、朱志远、宋冬青、翼建民、郑松青、郎宇兵、陈建华、沈钢、姚茂国、李铁成、何文斌
本标准委托中国化学建筑材料公司苏州防水材料研究设计所负责解释。本标准为首次发布。
1范围
玻纤胎沥青瓦
GB/T20474—2006
本标准规定了玻纤胎沥青瓦（简称沥青瓦）的术语和定义、分类、原材料、要求、试验方法、检验规则、包装、贮存与运输，
本标准适用于以石油沥青为主要原料，加人矿物填料，采用玻纤毡为胎基，上表面覆以保护材料，用于铺设搭接法施工的坡屋面的沥青瓦。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB182422000弹性体改性沥青防水卷材GB/T18244—2000建筑防水材料老化试验方法GB/T18840—2002沥青防水卷材用胎基3术语和定义
下列术语和定义适用于本标准
平面沥青瓦planeasphaltshingles以玻纤毡为胎基，用沥青材料浸渍涂盖后，表面覆以保护隔离材料，并且外表面平整的沥青瓦，俗称平瓦。
叠合沥青瓦laminatedasphaltshingles采用玻纤为胎基生产的沥青瓦，在其实际使用的外露面的部分区城，用沔青粘合了一层或多层沥青瓦材料形成叠合状，俗称叠瓦。3.3
垂片tab
瓦片被切口所分离的部分，是在屋面上安装后的外露部分。3.4
切口slit
用来分开垂片的缝隙。
胎基felt
用于沥青材料中以确保尺寸稳定性和机械性能的玻纤毡3.6
漫渍impregnation
胎基在沥青中被浸透
沥青质量massofbitumen
用于浸渍、涂盖和粘结的沥青量（通常是指所有的可溶物）。GB/T20474—2006
上表面材料uppersidesurfacing外露在空气中，用来保护上表面的材料，如：矿物砂、板岩或金属箱3.9
下表面材料undersidesurfacing用来保护选盖下表面的材料，有可能是连续也可能是不连续的，如：砂，石粉，纸、塑料薄膜等。3.10
粘结点，粘结条adhesivepoint，stripe粘结点，连续或不连续的粘结条能确保沥青瓦安装在屋面后重收能被粘结。3.11
白粘区域selfadhesivearet
自粘能固定垂片并能角水的部位。3.12
保护带
protectigt
塑料薄膜或防程线能防止自粘点、带、区域在销设于虚面之前粘附。3.13
guidingtab or cuts
定位片或企口
他小的凸起/口或企口，施工过理中方便拼装。在沥青瓦边线
4分类
4.1类型
4.1.1按产品形平瓦（P)程楚瓦（D）4.1.2按上表面保护材料分为矿物（片）料(M)）和金属箱（C）4.1.3胎基采用线防或不加髓的玻纤站（c)4.2规格
4.2.1长度推荐尺寸
4.2.2宽度推荐尺寸323
4.3标记
品形式、胎基和本标准号顺序标记按产品名称、上表面材
示例：矿物粒料，平瓦，破纤套斯青瓦标记为：调青充MECGB/T20474-2006
5原材料
5.1在浸渍涂盖，叠合过程中，使用的石油青应满足产品的耐久性要求，不应在使用过程中有轻油成份警出。
5.2所有使用的玻纤应是低碱或中碱玻纤，满足GB/T18840一2002中5.1.5.5.2的要求，胎基单位面积质量不宜低于90/m。不得采用带玻纤网格布复合的胎基。5.3上表面保护材料的矿物粒（片）料应特合相关标准的规定，有合适级配和强度，不易变色和掉色；金属链应有合适的强度
5.4沥青瓦的下表面应覆盖适当的材料，如粉碎的砂，滑石粉、防粘材料等，以防止在包装中相互粘结。5.5沥青瓦表面采用的沥青自粘胶应保证在使用过程中能将沥青瓦相互锁合粘接，不在使用过程中产生流消，保证产品具有抗风能力。6要求
6.1单位面积质量、规格尺寸
GB/T20474—2006
6.1.1矿物粒（片）料面沥青瓦质量不低于3.4kg/m.厚度不小于2.6mm：金属箱面青瓦质量不低于2.2kg/m，厚度不小于2.0mm。6.1.2长度尺寸偏差为士3mm，宽度尺寸偏差为十5mm，一3mm。6.1.3切口深度不大于（青瓦宽度一43)/2.单位mm6.2外观
6.2.1沥青瓦在10℃~45C时，应易于打开，不得产生腌裂和鼓环沥青瓦表面的粘结。胎基应为玻纤毡，胎基应被沥青完全浸透，表面不应有胎基外露，叠瓦的两层须用沥青材料粘结在一起。6.2.2表面保护层必须连续均勾地粘接在沥青表面以达到紧密覆盖的效果。矿物粒（片）料必须均勾，嵌人沥青的矿物粒（片）料不应对胎基造成损伤6.2.3沥青瓦表面应有游青自粘胶和保护带6.2.4沥青瓦表面无可见的缺陷，如孔洞、未切齐的边、裂口、裂纹、回坑和起鼓。6.3物理力学性能
沥青瓦的物理力学性能应符合表1的规定。表1物理力学性能
可落物合量/(g/m）
拉力/(N/50mm）
耐热度（90℃）
柔度（10℃）
斯裂强度/N
不透水性(0.1MPa30min
耐钉子技出性能/N
矿物料粘附性/
金属箔利离强度=/N/mm）
人工气候加速老化
抗风揭性能
自粘胶耐热度
叠层刹离强度/N
色差，AE
柔度（10℃）
供需双方可以根据使用要求商定温度更低的柔度指标。o
仅适用于节物粒（片）料涡青瓦仅适用于金属箱青瓦。
无流满、滑动、滴落、气跑
无裂纹
不透水
无气泡、渗油、裂纹
无裂纹
滑动2mm
GB/T20474—2006
7试验方法
7.1单位面积质量、规格尺寸
7.1.1单位面积质量
分别称取5包沥青瓦的质量，扣除包装质量，计算每平方米沥青瓦质量，取平均值，精确到0.1kg/m7.1.2规格尺寸
每包中各取一片沥青瓦，用精度1mm的尺测量每片沥青瓦的长度（不包括边缘突出的定为片），宽度（从沥青瓦的最外端测量见图1中LL），测量划口的深度（见图1中h），计算五片沥青瓦的平均值，精确到1mm。
直挡块：
青瓦；
直挡块。
7.1.3厚度
厚度按GBI
共测量5片，取10
7.2、外观
宽度、切口测量
-2000中5.1.3进行，每片额青瓦上非外露端测量两点，其间距不小于500mm，平均值作为测芯结果，精确到0.01mmP
目测，检查外见。
7.3试件制备
试样的裁取尽
没有规定时，每组试验的每个试件应取自不同包差中的不同青瓦自粘面
包中各取一片以上，型式检需要从5包中各取3片以上），式件距青瓦边缘（通常出厂检验需要
沥青化长度方向为纵向，宽度方尚为横向，试件尺守和数量见表不小手10mm。
试件尺寸和数量
武验项目
可等物、填料、矿物粒料合量
耐热度
撕裂强度
不透水性
耐钉于拨出性能
矿物料粘耐性
金属萌利商强度
人工气锁加速老化
叠层剧离强度
自粘胶耐热度
试件方向
声质向
尺寸/mm
180X50
150×25
150×150
100×100
265×50
200×75
150x25
120X75
100×50
数量/个
7.4可溶物含量、胎基类型
GB/T20474—2006
按GB18242一2000中5.3.2进行，叠瓦在叠合处裁取，可溶物含量取3个试件的平均值。然后将滤纸包打开，检查胎基类型，矿物粒（片）料对胎基是否产生酸环。7.5拉力
试件在平面处裁取，尽量避开登合处。试验按GB18242一2000中5.3.3进行，拉伸速度为100mm/min，夹具间距为100mm。分别取纵向和横向5个试件的平均值，精确到5N。7.6耐热度
试件从沥青瓦实际使用的外露部分载取，叠瓦从叠合处裁取，试验按GB18242一2000中5.3.5进行，温度为（90土2）C。
7.7柔度
按GB18242一2000中5.3.6B进行，弯板直径70mm，可以采用水为介质，试件从游青瓦的平面处裁取，避开叠合处。
7.8撕裂强度
7.8. 1原理
在规定的试验装置上，用规定质量的刀头，冲击试件，记录冲击力，作为测量沥青瓦的抗撕裂性能7.8.2仪器设备
Elmendorf撕裂强度试验仪或具有相同功能的其他设备，础码质量6400g测量精度0.1N。7.8.3试验步骤
按照表2规定裁取试件，每片沥青瓦上裁取的试件数量不超过3个，并且在单层非外露处裁取。试验前试件在（23士2）C条件下放置至少2h，并在设温度下进行试验，在试件的长边中央，与短边平行处开一深度19mm的制口。
采用全刻度范围的Elmendorl新裂强度试验仪，试验时试件的矿物粒（片）料面背向刀片，当发生与试件固定件部分磨的撕裂数据要含弃。试件的数量应能保证最终的有效数据10个7.8.4结果表示
试验结果以10个数据的平均值表示，精确到0.1N7.9不透水性
按GB18242一2000中5.34进行，避开叠合处，按照表2在单层处取样，试件尺寸满足试验设备要求即可，试验结束检查试件是否渗水。7.10耐钉子拔出性能
7.10.1原
在规定的试验装置中，在规定条件下从沥青瓦试件中拔出固定用钉帽所需要的力，此试验对与沥青瓦抗风揭性能有关的复杂力学影的提供简单的测量。7.10,2仪器设备
7.10.2.1固定件：采用钉帽直径9.5mm，钉托直轻2mm，至少26mm长的标准镀锋屋面钉7.10.2.2夹持装置：由图2所示平板和图3所示基板组成，试验装置示意图见图4。7.10.3试验步骤
无论是平瓦或叠瓦，应按照生产厂家说明书或包装，在布钉位置载取试件，保证试件的中心位置处于布钉区。试件宜避开沥青瓦的切口位置。若按生产厂家要求的布钉区域包括登合区域，在该区域的非叠合处裁取试件。每片沥青瓦裁取试件不多于4个，共裁取10个试件。将固定件，打人试件中心处，如正常沥青瓦施工一样，由矿物粒（片）料面穿人·从背面出来，钉帽靠在矿物粒（片）料表面，钉身由背面伸出，允许使用器具使钉子位于试件两个对角线交点的士6mm范周内。
GB/T204742006
1铜板，厚度1mm
电镀格备：
图2耐钉子拔出性能夹持装置的平板部分150
两根槽钢焊接在角钢上
角钢-厚度3mm
B耐钉子拔出性能夹持装置的基板部分图3
1圈定件拨出方向：
2—固定件
夹持装置的平板部分：
领青配试件：
夹持装置的基板部分：
武验机夹头。
图4试验装置示意图
单位为毫米
单位为毫米
已钉好的试件在（23士2）C条件下放置至少1h，再进行拨出试验。GB/T20474—2006
将图2所示平板部分居中放置在已布钉的试件上，与试件背面接触，钉身从平板中间的国孔伸出，每个试件用一个新的钉子。
调节试验机的速度为100mm/min，将图3所示的基板部分装人试验机的一个夹头上。把组装好的试件、钉子、平板放人夹持装置的基板部分的槽中，如图4所示，钉头向外由试验机的另一夹头夹住。在（23士2)℃下开动试验机，直到钉子从试件中拨出，记录最大力，精确到1N7.10.4结果计算
试验结果用同一类型的10个试件的平均值表示，精确到0.1N7.11矿物料粘附性
按附录A进行，试件在沥青瓦的织向外露部位裁取，避开叠层的叠合端处，用矿物粒（片）料面进行试验，共裁取3个试件，取3个试件的平均值，精确到0.01g7.12金属箔剥离强度
7.12.1原理
将金属箔覆面沥青瓦的金属箱从沥青瓦表面剥开，测量金属箱与沥青层的粘结效果。7.12.2仪器设备
拉伸试验机：拉伸速度100mm/min。7.12.3试验步骤
在沥青瓦纵向裁取5个试件，用热铲刀把金属箱从沥青瓦表面剃起20mm，试验前试件在（23士2）℃放置至少4h。将金属箱夹在拉伸试验机的来具一头内，将别开试件的另一端夹在另一头，夹持宽度100mm.
调节拉伸试验机速度为100mm/min+在（23士2）℃开动拉伸试验机，直至试件金属箱剥开或试件断裂，记录最大拉力。
7.12.4结果计算
计算每个试件单位宽度的剥离强度，单位为N/mm，精确到0.2N/mm试验结果以5个试件的平均值表示。7.13人工气候加速老化
按GB/T18244—2000中氙弧灯老化方祛进行，试验累计辐照能量为1500MJ/m（约720h）。老化后，取出试件在室温放置24h。用肉眼观案有无气泡、渗油、裂纹。用色差计比较相同位置沥青瓦彩砂表面的颠色变化4E，每个试件测量一点，取6个试件的平均值为试验结果，然后按7.7测定6个试件的柔度，
7.14抗风揭性能
按附录B进行，风速为97km/h，供需双方也可采用更高的风速，并在试验结果中注明。7.15叠层剥离强度
7.15.1原理
测量叠层处两片材料从同一端分离的力作为叠层制离强度。7.15.2仪器设备
拉伸试验机具有能以90\角分离叠层的夹具。7.15.3试验步骤
按表2要求的数量在叠层处裁取，且在试件长度方向的一端有约25mm的单层部分，叠合部分先用人工分开约25mm。
将试件夹在拉伸试验机的夹具上，如图5所示，启动试验机，拉伸速度为50mm/min，记录试件的最大拉力。
GB/T20474-2006
1—来具：
2——沥青瓦单层处：
3——源青瓦叠层处，
7.15.4结果计算
图5叠层剩离试验夹具示意图
计算5个试件的平均值作为试验结果，精确到2N7.16自粘胶耐热度
试件从沥青瓦上自粘胶位置载取，自粘胶位于试件的中间。加热到（50士2）℃恒温1h，用PE膜轻触表面，移去PE膜，检查PE膜上有无明显的黑色渍青，若有为“发粘”，在20min内将温度升至（752）℃，并在此温度下保持2h，取出检查自粘胶的滑移。检验规则
8.1检验分类
按检验类型分为出厂检验和型式检验。8.1.1出厂检验
出厂检验项目包括：单位面积质量、规格尺寸、外观、可溶物含量、拉力、耐热度、柔度、耐钉子拔出性能。
型式检验
型式检验项目包括第6章要求中所有规定，在下列情况下进行型式检验：ay
新产品投产或产品定型鉴定时：正常生产时，每半年进行一次。人工气候加速老化、抗风揭性能每两年进行一次：b)
原材料、工艺等发生较大变化，可能影产品质量时：出厂检验结果与上次型式检验结果有较大差异时：d)
产品停产六个月以上恢复生产时：国家质量监督检验机构提出型式检验要求时，f2
8.2组批
以同一类型、同一规格20000m或每一班产量为一批，不足20000m亦作为一批。8.3抽样
在每批产品中随机抽取5包进行质量、规格尺寸、外观检查在上述检查合格后，从5包中，每包抽取同样数量的沥青瓦片数（1～4片）并标注编号，抽取量满足试验要求，
8.4判定规
8.4.1单位面积质量、规格尺寸、外观单位面积质量、规格尺寸、外观均符合6.1、6.2规定时，判其质量、规格尺寸、外观合格。若有一项8
GB/T20474—2006
不符合标准规定时，允许在该批产品中随机另抽5包重新检验，全部达到标准规定时·则判其单位面积质量、规格尺寸、外观合格：若仍有不符合标准规定的即判该批产品不合格。8.4.2物理力学性能
8.4.2.1进行过可溶物含量测定时，同时检查试件胎基类型，若符合标准规定，则判该批产品胎基合格：若不符合标准规定，则判该批产品不合格。8.4.2.2对于可落物含量、纵向和横向拉力、新裂强度、耐钉子拔出性能、矿物料粘附性、金属箔剥高强度、人工气候加速老化后色差、叠层刺离强度，以试件的算术平均值作为试验结果，达到标准规定时，则判该项性能合格。
8.4.2.3耐热度、不透水性、人工气餐加速老化后外观、自粘腰耐热度一组每个试件都符合标准规定时，则判该项性能合格，若有一个试件不符合标准规意，则判该性能不合格。8.4.2.4柔度以每面5个式性有个符合标准规定为该面合格，两面与符合标准规定，判该项性能合格。人工气候加速老化后采度放6个试件中5个试件符合标准规离，判该项性能合格8.4.2.5试验结果德合规定，判该批产品物理力学性能合格。普6.3中仅有一项不符合标准规定，允许在该批产品年另取5包进行单项复验·符合标准规定时，购制该批产品物理力学性能合格；否则判该批产品物里力半性能不合格。8.4.3总判定免费标准bzxz.net
试验结果符合标程第6章全部要求且胎基类型符合要求时判核批产品合格9标志，包装湖贴存
9.1标志
沥青瓦外包上应包括：
a）生产区地址：
b）商标
e）产品标心
d）生产日期草书号：
每包面秘数：
颜色和规格
生产许可证
与编号
h）贮存与运输意美
）检验合格标识。
9.2包装
沥青瓦采用适于运输和忙的方式成包包装9.3存与运输
贮存与运输时，不同类型、规格的产品应分别堆放，不应混杂。避免日晒雨淋，注意通风。贮存温度不应高于45℃，平放贴存，不应侧放。运输时防止倾斜或侧压，必要时加盖苦布。在正常贮存，运输条件下，贮存期自生产日起至少为一年。GB/T20474—2006
A.1范围
附录A
（规范性附录）
矿物料粘附性试验方法
本方法规定了沥青瓦的矿物料粘附性的测定装置与试验程序A.2仪器设备
A.2.1天平
精确到0.01g，
A.2.2用于裁或冲切试件的机器
在所选长度方向宽（501）mm
A.2.3室内条件
温度（232）℃，对湿度（50土20)%。A.2.4家用真空吸尘器
500W，通过50mm宽的附件吸气。A.2.5刷洗机
刷子质量为（2268士7）并自动的作直线往复循环移动，摩擦长度A是（152士6）mm，平均移动速度是50个循环在60s~70s。刷洗机器应有合适的夹具，至少50mm宽，用于固定试件的两端A.2.6刷子
其上钻有22个孔，如图A1所示，孔径2.36mm。每个孔有40根直径0.305mm的不锈钢丝，最长16.5mm，当短于手14.5mm时需要更换刷子。刷子的有效面积在加菌载时不超过（32×20）mm，有效刷洗面积[（152+32)×20]mm同克3.2mmX10
爱大155mm
小14.5mm
Si-si刷现图
000000
半轻3.2m
每个孔中用环配耐脂固定40程
直径0.305mm不锈需丝
真轻236mm×课12.7m
外动线0.%mmX45例角，共22个孔图A.1可更换刷子
A.3试件和试样制备
A.3.1试件：宽度（50上1）mm，长度至少230mm，清卷村的长度方向GB/T20474—2006
A.3.2从试样上载取或冲切试件，3个试件（在（23土2）C的室内气候条件下放置（24士0.5）h。用真空吸尘器的附件在试件表面小心移动，吸落下的颗粒。测定每个试件的质量M:，精确到0.01g。A.4步骗
刷子的宽度方向与试件的长度方向平行·新刷子在使用前，应在废矿物粒（片）料卷材表面预刷150个循环再用于试验，所有不锈情丝应长度相同，用精度至少0,5mm的钢尺测量长度完成50个循环，从刷洗机上取下试位每个试件重复该步骤
详表面移动，吸落下的颗粒。测定每个试件的质量M2，精确到0.01g。用真空吸尘器的附件
A.5结果表示
测定颗粒脱过(M用式A.1)计算每个改件的颗控脱落量，单位对g，取个试件的平均值。·
式中：
量，单位为克（g）
刷质量，单位为
牛质量，单位为克（）
