YC/T 235.5-2007
基本信息
标准号： YC/T 235.5-2007
中文名称：一般公差第5部分：由塑料半成品加工制成的塑料件
标准类别：烟草行业标准(YC)
标准状态：现行
发布日期：2007-07-05
实施日期：2007-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：118109
标准分类号
标准ICS号：农业>>65.160烟草、烟草制品和烟草工业设备
中标分类号：食品>>食品加工机械>>X94制烟机械
关联标准
出版信息
出版社：中国标准出版社
页数：平装16开 页数：7, 字数：9千字
标准价格：10.0 元
相关单位信息
起草人：徐祖发、徐庆涛、龚美华
起草单位：中烟机械技术中心有限责任公司
归口单位：全国烟草标准化技术委员会(TC 144)
提出单位：国家烟草专卖局
发布部门：国家烟草专卖局
标准简介
YC/T 235的本部分规定了由半成品加工制成的塑料件的长度尺寸和角度尺寸一般公差以及直线度、平面度和平行度一般公差。本部分仅适用于由下列塑料半成品制成的塑料件：--PMMA(一种有介电性质的有机玻璃)；--PC(聚碳酸酯树脂)；--带有表面涂层的PC(硬聚碳酸酯树脂)。 YC/T 235.5-2007 一般公差第5部分：由塑料半成品加工制成的塑料件 YC/T235.5-2007 标准下载解压密码：www.bzxz.net

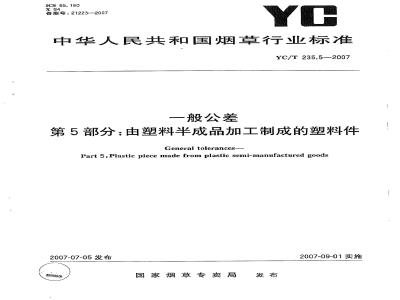

标准图片预览
标准内容
ICS 65. 160
备案号：21223-2007
中华人民共和国烟草行业标准
YC/T235.5--2007
一般公差
第5部分：由塑料半成品加工制成的塑料件General tolerances-
Part 5:Plastic piece made from plastic semi-manufactured goods2007-07-05发布
数码防伪
国家烟草专卖局
2007-09-01实施
YC/T235《一般公差》分为五个部分：第1部分：概论；
第2部分：切削加工件；
第3部分：冲压件；
一第4部分：焊接件；
-第5部分：由塑料半成品加工制成的塑料件。本部分为YC/T235的第5部分。
YC/T235.5—2007
YC/T235的本部分根据德国HAUNI公司企业标准NK1220-5：1998《般公差—-由半成品加工制成的塑料件》（德文版）重新起草。在采用NK1220-5：1998时，增加了“第1章范围”的内容，原标准的第1章为本部分的第2章，其余各章依次类推。两标准在技术内容上和章条排列顺序上完全相同。
为符合我国国情和便于使用，对于NK1220-5：1998本部分还作了下列编辑性修改：删除诸如“本标准之表述仅供参考，恕不负改动之资”“备注：代替1995年9月版本”等说明性a）
语句；
b）将第1章之前的叙述内容作为“引言”；c）用小数点“”代替作为小数点的逗号“，”；d）“NK1220-5\改为YC/T235.5”。本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144)归口。本部分起草单位：中烟机械技术中心有限资任公司。本部分主要起草人：徐祖发、徐庆涛、龚美华。工
YC/T235.5--2007
NK引言
零件的尺寸标注应以零件的内边棱或外边棱为基推，这样可以避免将材料的厚度公差计算进去。在一块板材的范围内可能出现不同的公差，出于这一原因应尽量避免出现下沉。注意！
在由PMMA和PC制成的零件中应尽可能避免出现螺纹。由于材料的缺口敏感性，不允许螺纹的底部垦锐角，也不允许螺纹作为传动受力螺纹承受负荷。应努力寻求其他的解决方案。此内容来自标准下载网
在冲孔和钻孔时应注意，孔的直径应大于规定使用螺钉直径的50%。此外，应计算的收缩余量最大可达5%。较大的孔和较厚的板材具有较小的收缩量。其他的信息请参阅制造商说明。表中公差值的适用条件是室溢20℃。如果预计工作温度有偏差，采用PMMA/PC与金属的结合件时务请注意不同材料的不同膨胀系数和与零件相应的尺寸（变化)。1范围
一般公差
第5部分：由塑料半成品加工制成的塑料件YC/T235.5—2007
YC/T235的本部分规定了由半成品加工制成的塑料件的长度尺寸和角度尺寸一般公差以及直线度、平面度和平行度般公差。
本部分仅适用于由下列塑料半成品制成的塑料件：-PMMA（一种有介电性质的有机玻璃）；PC(聚碳酸酯树脂);
-带有表面涂层的PC(硬聚碳酸酯树脂）。2半成品厚度极限偏差
半成品厚度极限偏差见表1。
3长度尺寸极限偏差
长度尺寸（包括孔心间距和螺纹孔心间距以及孔尺寸）极限偏差见表2。单位为离米
表面涂层
YC/T235.5-2007
长度尺寸范函
>30～≤120
>120～315
>315~≤1000
>1000～≤2000
>2 000
4角度尺寸
切削加工形成的角度尺寸极限偏差表2
切削加工形成的角度尺寸的极限偏差见表3。表3
角短边边长/mm
>10～50
>50～120
4.2弯曲和粘贴形成的角度尺寸极限偏差弯曲和粘贴形成的角度尺寸的极限偏差见表4。表4
角短边边长/mm
>120～600
极限偏差
极限偏差
极限偏差
半径范围内弯曲面的面轮廊度与弯曲半径R有关，该公差t应标注在图样上。示例，见图1：
面轮廓度数值约为弯曲面长度的1%。图1
5弯曲形成的半径尺寸极限偏差
单位为弦米
弯曲形成的半径尺寸的极限偏差见表5，但不适用于带有表面涂层的PC（硬聚碳酸酯树脂）。半径尺寸范照
>30~100
注：半径尺寸计算示例：
材料厚度：10土1.4；
半径尺寸可以为（3×11.4）34.2±2或（3×8.6=)25.8±1尽可能用最大的尺寸进行计算。为便于加工，应避免较小的半径尺寸。设计标注时，应与工艺部门协商。卷绕形成的直径极限偏差
极限偏差
设计标注
YC/T 235.5--2007
单位为毫米
卷绕形成的直径极限偏差见表6（仅适用于PMMA；如加工可能才允许用于PC）。表6
直径尺寸范图
>400600
模制件极限偏差
极限偏差
单位为瑟米
模制件（通过模具进行热变形）的极限偏差取决于成型和收缩，因此，应与工艺部门进行协商。成型模具应有约3\的拔模斜度，以便于工件与模具的良好分离（脱模）。YC/T 235.5-2007
中华人民共和国烟草
行业标准
毅公差
第5部分：由塑料半成品加工制成的塑料件YC/T 235.5--2007
中国标出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc. net.cn
电话：6852394668517548
中国标准出版社彝皇岛印刷广印刷各地新华书店经销
开本880×12301/16印张0.5字数9于字2007年9月第一版2007年9月第一次印刷书号：1550662-18100定价10.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
