标准简介
本部分规定了铁路客运及其相关服务的标志用公共信息图形符号。本部分适用于铁路旅客车站、旅客列车车厢及铁路客运的其他相关场所和设施,具体用于公共信息导向系统中的位置标志、导向标志、平面示意图、信息板、街区导向图等导向要素的设计。本部分也适用于图形标志尺寸大于10mmX10mm的出版物及其他信息载体。 GB/T 10001.10-2007 标志用公共信息图形符号 第10部分: 铁路客运符号 GB/T10001.10-2007 标准下载解压密码:www.bzxz.net
本部分规定了铁路客运及其相关服务的标志用公共信息图形符号。本部分适用于铁路旅客车站、旅客列车车厢及铁路客运的其他相关场所和设施,具体用于公共信息导向系统中的位置标志、导向标志、平面示意图、信息板、街区导向图等导向要素的设计。本部分也适用于图形标志尺寸大于10mmX10mm的出版物及其他信息载体。
GB/T10001《标志用公共信息图形符号》分为以下部分:
---第1部分:通用符号;
---第2部分:旅游休闲符号;
---第3部分:客运与货运符号;
---第4部分:运动健身符号;
---第5部分:购物符号;
---第6部分:医疗保健符号;
……
---第10部分:铁路客运符号。
本部分为GB/T10001的第10部分。
本部分的附录A 为规范性附录。
本部分由铁道部提出。
本部分由全国图形符号标准化技术委员会归口。
本部分起草单位:中国标准化研究院、铁道部运输局、中国人民大学徐悲鸿艺术学院。
本部分主要起草人:张亮、白殿一、陈滋顶、安姚舜、陈伟国、邹传瑜、陈永权。
下列文件中的条款通过GB/T10001的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T10001(所有其余部分) 标志用公共信息图形符号
GB/T15565 图形符号 术语
GB/T20501(所有部分) 公共信息导向系统 要素的设计原则与要求
标准内容

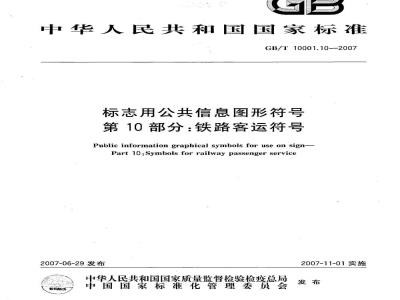

ICS01.080.10
中华人民共和国国家标准
GB/T10001.10—-2007
标志用公共信息图形符号
第10部分:铁路客运符号
Public information graphical symbols for use on sign-Part 10:Symbols for railway passenger service2007-06-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-11-01实施
中华人民共和国
国家标准
标志用公共信息图形符号
第10部分:铁路客运符号
GB/T10001.10—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址spc.net.cn
电话:6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张1.25字数32千字
2007年11月第一版
2007年11月第一次印刷
书号:155066:1-30019免费标准bzxz.net
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话:(010)68533533
GB/T10001《标志用公共信息图形符号》分为以下部分:第1部分:通用符号;
第2部分:旅游休闲符号;
第3部分:客运与货运符号;
第4部分:运动健身符号;
第5部分:购物符号;
第6部分:医疗保健符号;
一第10部分:铁路客运符号。
本部分为GB/T10001的第10部分。本部分的附录A为规范性附录。
本部分由铁道部提出。
GB/T10001.10-2007
本部分由全国图形符号标准化技术委员会归口。本部分起草单位:中国标准化研究院、铁道部运输局、中国人民大学徐悲鸿艺术学院。本部分主要起草人:张亮、白殿一、陈滋项、安姚舜、陈伟国、邹传瑜、陈永权。1范围
标志用公共信息图形符号
第10部分:铁路客运符号
GB/T10001.10—2007
GB/T10001的本部分规定了铁路客运及其相关服务的标志用公共信息图形符号(以下简称图形符号)。
本部分适用于铁路旅客车站、旅客列车车厢及铁路客运的其他相关场所和设施,具体用于公共信息导向系统中的位置标志、导向标志、平面示意图、信息板、街区导向图等导向要素的设计。本部分也适用于图形标志尺寸大于10mm×10mm的出版物及其他信息载体。2规范性引用文件
下列文件中的条款通过GB/T10001的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T10001(所有其余部分)标志用公共信息图形符号GB/T15565图形符号术语
GB/T20501(所有部分)公共信息导向系统要索的设计原则与要求3术语和定义
GB/T15565确立的术语和定义适用于GB/T10001的本部分。4图形符号
铁路客运符号见表1。铁路客运领域常用的标志见附录A。5应用
5.1本部分应与GB/T10001.1和GB/T10001.3配合使用。应用中,如还需使用其他符号,则应从GB/T10001的其他部分中选取。
5.2图形符号的颜色应符合GB/T20501.1的要求。5.3表1图形符号栏中的正方形边线和表A.1图形符号栏中的角标不是图形符号的组成部分,仅是制作图形标志的依据。应用时带有正方形边线的图形符号应使用由该符号形成的图形标志,带有角标的图形符号应去掉角标,但应保留图形符号与角标之间的白色衬边。在使用本部分的图形符号设计导向要素时,应符合GB/T20501的要求。5.4本部分中图形符号的含义仅为该图形符号的广义概念。应用时,可根据所要表达的具体对象给出相应名称,如:含义为“自动售票”的图形符号,可给出“自动售票处”“自动售票机”等具体名称。GB/T10001.10--2007
图形符号
表1铁路客运符号
高速列车
High-Speed Train
HardSeat
SoftSeat
表示铁路车站或提供铁路运输
表示高速铁路车站或提供高速旅客列车运输服务
表示该车厢为硬座车厢
表示该车厢为软座车厢
图形符号
表1(续)
Hard Sleeper
Soft Sleeper
行李包裹
Baggage
Open theDoor
GB/T10001.10—2007
表示该车为硬卧车厢
表示该车厢为软卧车厢
表示该车厢为运输行李和包裹的车厢
表示开门的把手或按钮
GB/T10001.10—2007
图形符号
表1(续)
靠窗座椅
WindowSeat
列车办公席
ConductorOffice
乘务员室;乘务员席位
TrainmanRoom
Announcer
表示紧邻窗户的座椅
表示列车上办理客运业务的场所表示乘务员值乘的场所
表示提供广播服务的场所
图形符号
表1(续)
中转签证
Transfer
自动售票
AutomatieTicket
BoiledWater
烟灰盒
AshTray
GB/T10001.10-2007
表示旅客办理中转签证手终的
表示自动售票的设备或提供自动售票服务
表示提供开水的场所,如开水间、茶炉室等
表示该设施为烟灰盒,或该处有烟灰盒
GB/T10001.10—2007
图形符号
表1(续)
冲水按钮
FlushButton
盟洗间
Washroom
感应出水
InductiveWashing
洗手液
Hand Lotion
表示该设施为冲水按钮,或该处有冲水按钮
表示提供洗漱的场所,如盟洗间、盛洗室等
表示该设施具有感应出水功能
表示提供洗手液的设施,或该处有洗手液
图形符号
表1(续)
干手器
HandDrier
擦手纸:纸巾纸
Facial Tissue
卫生纸
ToiletPaper
座便器垫圈纸
Gasket of Close Stool
GB/T10001.10—2007
表示该设施为干于器
表示擦手纸、纸巾纸,或该处有擦手纸、纸巾纸
表示卫生纸,或该处有卫生纸
表示座便器垫圈纸,或该处有座便器垫圈纸
GB/T10001.10—2007
图形符号
表1(续)
AirCondition
温度调节
Temperature Control
风量调节
FanControl
音量调节
Volume Control
表示空调设施,或该空间内有空调设施,可对空气进行调节
表示该设施可对温度进行调节,或该处有温度调节设施
表示该设施可对风量进行调节,或该处有风量调节设施
表示该设施可对音量进行调节,或该处有音量调节设施
图形符号
表1(续)
电灯开关
LightSwitch
电源插座
Electrical Outlet
耳机插座
EarphoneOutlet
Oxygen Outlet
GB/T10001.10—2007
表示该设施为电灯开关,或该处有电灯开关
表示该设施为电源插座,或该处有电源插座
表示耳机插座,或该处有耳机插座表示该设施可提供氧气,或该处有供氧设施
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
