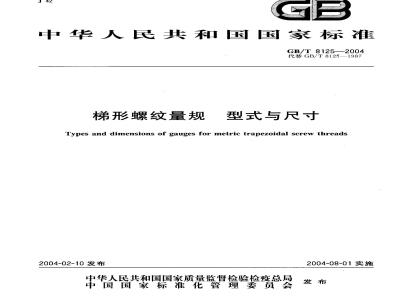

中华人民共和国国家标准
GB/T8125—2004
代替GB/T8125—1987
梯形螺纹量规
型式与尺寸
Types and dimensions of gauges for metric trapezoidal screw threads2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施
GB/T8125—2004
本标准是依据ISO/DIS3670《塞规和手柄及其环规毛坏设计及总体尺寸》（1994年英文版）对GB/T8125—1987《梯形螺纹量规型式与尺寸》进行修订的。本标准与ISO/DIS3670的主要差异如下：按GB/T1.12000对编排格式进行了修改；删除了1、2号锥度锁紧式梯形螺纹量规的要求（ISO版的表1、表2、表3)；一修改了锥度锁紧式梯形螺纹塞规测头的尺寸（ISO版的表2）；增加了10、11号锥度锁紧式梯形螺纹量规的要求（本版的表2、表3）；一增加了梯形螺纹量规测头、手柄及锥度量规的表面粗糙度要求（本版的图2、图3、图5、图A.1）；增加了10、11号锥度量规的要求（本版的表A.1）。本标准自实施之日起，代替GB/T8125一1987《梯形螺纹量规型式与尺寸》。
本标准与GB/T8125—1987相比主要变化如下：-删除了表中梯形螺纹量规的型式简图（1987年版的表1）；一删除了梯形螺纹量规测头及手柄的简图指示（1987年版的表2）；—一增加了梯形螺纹量规的型式简图（本版的图1、图4、图8、图12)；增加了梯形螺纹量规测头、手柄及锥度量规的表面粗糙度要求（本版的图2、图3、图5、图A.1）。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会归口。本标准由哈尔滨量具刃具厂负责起草。本标准主要起草人：武英、高善铭、姚绪里、刘永发、朱鸿杰。本标准所代替标准的历次版本发布情况为：GB/T8125-1987。
1范围
梯形螺纹量规
型式与尺寸
GB/T 8125—2004
本标准规定了牙型角为30°，公称直径为8mm至140mm，螺距为1.5mm至24mm的梯形螺纹量规所用的测头与手柄的型式与尺寸。本标准规定的梯形螺纹量规（以下简称“螺纹量规\）的型式与尺寸适用于GB/T8124一2004规定的梯形螺纹量规。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8124—2004梯形螺纹量规技术条件3分类
螺纹量规的型式名称及对应的公称直径范围见表1。表1
型式名称
双头锥度锁紧式螺纹塞规
单头锥度锁紧式螺纹塞规
双头三牙锁紧式螺纹塞规
单头三牙锁紧式螺纹塞规
双柄式螺纹塞规
整体式螺纹环规
双柄式螺纹环规
4型式与尺寸
4.1锥度锁紧式螺纹塞规
4.1.1锥度锁紧式螺纹塞规的型式见图1所示，图示仅供图解说明。通端测头
锥度锁紧手柄
公称直径8mm至50mmbzxZ.net
通端或止端测头
锥度锁紧手柄
公称直径d/mm
8≤d≤50
505060100100止端测头
188888888888888888888
公称直径大于50mm至100mm
图1公称直径8mm至100mm的锥度锁紧式螺纹塞规1
GB/T8125—2004
锥度锁紧式螺纹塞规测头的型式见图2所示，图示仅供图解说明；尺寸见表2的规定。4.1.2
表面粗糙度Ra单位为微米
ads应采用附录A规定的锥度环规进行检验。图2公称直径8mm至100mm的锥度锁紧式螺纹塞规测头表2
公称直径d
9、10
12、14
16、18
22、24
26、28
螺距P
单位为毫米
配套的
手柄号
公称直径d
32.34、36
38、40
46、48
50、52
55、60
65、70、75
85、90、95
螺距P
表2（续）
GB/T 8125—2004
单位为毫米
配套的
手柄号
GB/T8125—2004
4.1.3锥度锁紧式螺纹塞规测头配套的手柄型式见图3所示，图示仅供图解说明；尺寸见表3的规定。
表面粗糙度Ra单位为微米
楔孔d
a D,应采用附录A规定的锥度塞规进行检验图3
手柄号
公称直径8mm至100mm的锥度锁紧式螺纹塞规测头配套用手柄表3
4.2三牙锁紧式螺纹塞规
三牙锁紧式螺纹塞规的型式见图4所示，图示仅供图解说明。j
单位为毫米
紧固螺钉
通端测头
双头三牙锁紧式手柄
a）公称直径大于50mm至60mm
紧固螺钉
通端测头
止端测头
单头三牙锁紫式手柄
b）公称直径大于60mm至100rmm
图4公称直径大于50mm至100mm的三牙锁紧式螺纹塞规GB/T8125—2004
4.2.2三牙锁紧式螺纹塞规测头的型式见图5所示，图示仅供图解说明；尺寸见表4的规定。尺寸单位为毫米
表面粗糙度Ra单位为微米
三槽等分
a）公称直径大于50mm至60mm
三槽等分
b）公称直径大于60mm至100mm
R1±0. 25
图5公称直径大于50mm至100mm的三牙锁紧式螺纹塞规测头GB/T 8125—2004
公称直径d
65、70.75
85、90、95
螺距P
单位为毫米
配套的手柄号
4.2.3三牙锁紧式螺纹塞规测头配套的手柄型式见图6所示，图示仅供图解说明；尺寸见表5的规定。单位为毫米
2×45°
2×45%
a）8号的双头手柄
两端三牙等分
图6公称直径大于50mm至100mm的三牙锁紧式螺纹塞规测头配套用手柄6
手柄上的止端槽并不是必需的。手柄号
2×45°
b）8号和9号的单头手柄
手柄的局部放大图
图6（续）
端三牙等分
GB/T 8125—2004
单位为毫米
螺纹M
M12×1.25-6H
M22X1.5-6H
4.2.4三牙锁紧式螺纹塞规测头与配套手柄连接用螺钉的型式见图7所示，图示仅供图解说明；尺寸见表6的规定。
允许带孔
S充许用槽代替内六角。
图7公称直径大于50mm至100mm的三牙锁紧式螺纹塞规测头与配套手柄连接用螺钉GB/T8125--2004
螺纹M
M12×1.25-6g
M22X1.5-6g
4.3双柄式螺纹塞规
4.3.1双柄式螺纹塞规的型式见图8所示，图示仅供图解说明Ri
图8公称直径大于100mm至140mm的双柄式螺纹塞规单位为毫米
b最小
4.3.2双柄式螺纹塞规测头的型式见图9所示，图示仅供图解说明；尺寸见表7的规定L最小
单位为毫米
eH9-01W-
a）通端塞规测头
4-M10-6H螺纹孔也可以制成螺纹通孔。当 L小于或等于 30mm时,ds一dsb
.h9-01-z
b）止端塞规测头
图9公称真径大于100mm至140mm的双柄式螺纹塞规测头表7
公称直径d
螺距P
单位为毫米
公称直径d
螺距P
表7（续）
4.3.3双柄式螺纹塞规测头配套的手柄型式见图10所示，图示仅供图解说明。切到螺纹小径以下
1×45°
1×45°
1×45°
GB/T8125-2004
单位为毫米
单位为毫米
图10公称直径大于100mm至140mm的双柄式螺纹塞规测头配套用手柄4.4整体式螺纹环规
整体式螺纹环规的型式见图11所示，图示仅供图解说明；尺寸见表8的规定。单位为毫米
a）通端环规
b）止端环规
图11公称直径8mm至100mm的整体式螺纹环规9
GB/T 8125---2004
单位为毫米
螺距P
公称直径d
9、10
12、14
18、20
22、24
26、28
30、32
34、36
38、40
