YS/T 613-2006
基本信息
标准号： YS/T 613-2006
中文名称：碳膜电位器用电阻浆料
标准类别：有色金属行业标准(YS)
标准状态：现行
发布日期：2006-05-25
实施日期：2006-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1357941
标准分类号
标准ICS号：冶金>>有色金属>>77.120.99其他有色金属及其合金
中标分类号：冶金>>有色金属及其合金产品>>H68贵金属及其合金
关联标准
出版信息
出版社：中国标准出版社
页数：6页
标准价格：8.0 元
出版日期：2006-12-01
相关单位信息
起草人：高官明、陈伏生、范顺科、张晓民、杨雯、严先雄
起草单位：贵研铂业股份有限公司
归口单位：全国有色金属标准化技术委员会
提出单位：全国有色金属标准化技术委员会
发布部门：中国有色金属工业协会
标准简介
本标准规定了碳们膜电位器用电阻浆料的要求，试验方法，检验规则和标志，包装，运输，储存及订货单内容等。本标准适用于制造碳膜电位器用的固化型电阻浆料。 YS/T 613-2006 碳膜电位器用电阻浆料 YS/T613-2006 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

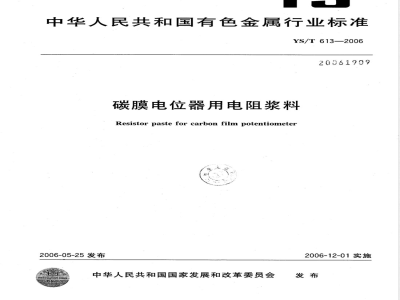

ICS 77.120.99
中华人民共和国有色金属行业标准YS/T613—2006
20061909
碳膜电位器用电阻浆料
Resistor paste for carbon film potentiometer2006-05-25发布
中华人民共和国国家发展和改革委员会2006-12-01实施
本标准的附录A为资料性附录。
本标准由全国有色金属标准化技术委员会提出并归口。本标准由贵研铂业股份有限公司负责起草。本标准主要起草人：高官明、陈伏生、范顺科、张晓民、杨雯、严先雄。本标准由全国有色金属标准化技术委员会负责解释。YS/T613—2006
1范围
碳膜电位器用电阻浆料bzxz.net
YS/T613—2006
本标准规定了碳膜电位器用电阻浆料的要求、试验方法、检验规则和标志、包装、运输、贮存及订货单内容等。
本标准适用于制造碳膜电位器用的固化型电阻浆料（以下简称浆料）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2793胶粘剂不挥发物含量的测定GB/T15298电子设备用电位器第一部分：总规范GB/T15654电子设备用膜固定电阻网络第一部分：总规范GB/T17473.2厚膜微电子技术用贵金属浆料测试方法细度测定GB/T17473.3厚膜微电子技术用贵金属浆料测试方法方阻测定GB/T17473.5厚膜微电子技术用贵金属浆料测试方法粘度测定3定义
下列定义适用于本标准。
碳膜电位器用电阻浆料resistorpasteforcarbonfilmpotentiometer由碳粉、添加物、有机物和溶剂组成的一种可满足印刷或涂敷的膏状物4要求
4.1标记
浆料的牌号标记方法如下：
方阻代码
产品编号
有机物（Rinse）
示例：RR-C-4822表示方阻值为200Q/口的碳膜电位器用电阻浆料。4.2组成
浆料由碳粉、添加物、有机物和溶剂组成。4.3固化条件
浆料的固化条件为固化温度200℃～220℃，固化时间12min～30min。1
YS/T613—2006
4.4性能
4.4.1浆料的不挥发物含量、细度、粘度应符合表1的规定。表1
不挥发物质量分数/%
细度/μm
粘度\/Pa·s
若需方有其他要求时，由供需双方协商确定。协商内容包括粘度值、测试仪器型号及测试条件。4.4.2
浆料固化成膜后的性能指标应符合表2的规定。表2
方阻0/
方阻允许偏差/%
电阻温度系数/
(10-6/℃）
耐磨性10000次
动噪声/mV
4.5外观
浆料为色泽均匀的灰黑色膏状物。5试验方法
5.1浆料不挥发物含量的测定按GB/T2793的规定进行。5.2浆料细度的测定按GB/T17473.2的规定进行。2,000
5.3浆料粘度的测定按GB/T17473.5的规定在附录A的条件下进行。5.4浆料烧成膜方阻的测定按GB/T17473.3的规定进行。5.5浆料电阻温度系数的测定按GB/T15654的规定进行。5.6浆料耐磨性和动噪声的测定按GB/T15298的规定进行。5.7
浆料外观采用目视检查。
6检验规则
6.1检查和验收
20,000
200000
6.1.1浆料应由供方技术监督部门进行检验，保证产品质量符合本标准（或订货合同）的规定，并填写质量证明书。
6.1.2需方应对收到的产品按本标准的规定进行复验。若复验结果与本标准（或订货合同)的规定不符时，应在收到产品之目起1个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应由供需双方在需方共同进行。
6.2组批
浆料应成批提交验收，每批应由同一次投料生产出的浆料组成，批重不限。6.3检验项目
每批浆料应进行不挥发物含量、细度、粘度、方阻、电阻温度系数、耐磨性、动噪声及外观的检验。需方提出的其它检验项目，由供需双方协商确定。6.4取样
每批在100瓶以下时，随机抽取1瓶未开封的产品作为检验样品；每批产品在100瓶以上时，每增2
加100瓶（不足100瓶时以100瓶计)检验样品增加1瓶。6.5检验结果的判定
YS/T613—2006
6.5.1所有检验项目，当试验结果中有不合格项目时，应从该批产品中另取双倍数量的试样进行不合格项目的重复试验。重复试验结果全部合格时，则判该批产品合格。若重复试验结果仍有不合格项目，则判该批产品不合格。
6.5.2外观检验逐瓶进行，检验结果不合格时，判该瓶产品不合格。7标志、包装、运输、贮存
7.1标志
在检验合格的产品上应贴上标签，标签上注明：a)
供方名称；
产品名称；
产品牌号；
批号；
产品净质量、瓶重；
保质期；
生产日期。
7.2包装、运输、贮存
7.2.1检验合格的浆料用带密封盖的塑料瓶分装，包装瓶应耐腐蚀，不易破损。瓶口加密封带，再用塑料袋密封，装人结实牢固的包装箱中，塑料瓶四周应充填安全物质。7.2.2运输应避免污染和机械破损。7.2.3需方收到浆料应在5℃～10℃下密闭贮存，自生产之日其有效存期为6个月。7.3质量证明书
每批产品应附质量证明书，注明：a)
供方名称、地址、电话、传真；产品名称；
产品牌号；
批号；
产品净质量；
各项分析检验结果和技术监督部门印记；本标准编号；
出厂日期。
订货单(或合同)内容
本标准所列浆料的订货单(或合同)内应包括下列内容：a)
产品名称；
产品牌号；
产品净质量；
本标准编号；
其他。
YS/T613—2006
附录A
(资料性附录）
粘度的测试条件
浆料粘度的测试条件为BROOKFIELDDV-Ⅱ粘度计，52号轴，转速0.5r/min，温度25℃。版权专有侵权必究
书号：155066·2-17105
YS/T613-2006
定价：
900519 /
中华人民共和国有色金属
行业标准
碳膜电位器用电阻浆料
YS/T613-—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2006年8月第一次印刷
2006年8月第一版
书号：155066·2-17105
定价8.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
