本标准规定了热管及热管技术的基本术语。本标准适用于有关热管的科学、技术、产品等领域。 GB/T 14811-1993 热管术语 GB/T14811-1993 标准下载解压密码：www.bzxz.net

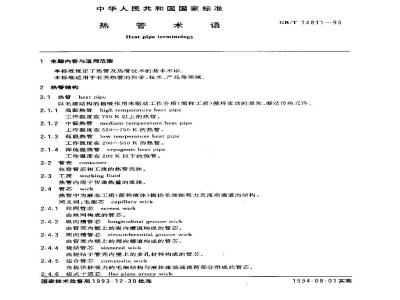

中华人民共和国国家标准
热管术
Heat pipe terminology
1 主期内容与适用范围
本标准规定了热管及热管技术的基本术谱。本标准适用于有关热管的科学、技术、产品等领域，2热蓄结构
2.1 热管 heat pipe
GB/T 14811—93
以毛细结构的抽吸作用来驱动工作介质（简称工质）循环流动的蒸发，凝结传热元件：2.1.1高温热管high temperatureheatpipe工作温度在 750 K 以上的热管。2.1.2 中温热管 medium temperature heat pipe上作温度在550～750 K 的热管。2. 1.3 低温热管law temperature heat pipe工作温度在200～550K的热管。
2. 1.4深低温热管cryogenic heat pipe工作温度在200 K以下的热管。
2.2 營尧 container
包容管芯和工质的热管壳体。
2.3T质working fluid
热管内用于传递热量的流体。
2.4 管芯 wick
热管中为液态工质(简称被体)提供毛细抽吸力及流动通道的结构。同义词：毛细芯capillarywrick2.4.1丝网管芯 screen wick
由丝网构成的管芯。
纵向精管芯longitudinalgroovewick2.4.2
由管壳内壁上的纵向槽道构成的營芯。2.4.3周向槽管芯circumferential graove wick由管壳内壁上的周向槽道构成的管芯。2.4.4烧结管芯sinteredwick
由烧结于管壳内壁上的多孔材料构成的管芯。组合管芯cumpositewick
由提供抛吸力的毛细结构与液体流动通道两部分组成的管芯。2.4.6板式+道芯flat plate artery wick国家技术监督局1993-12-30批准1994-08-01实施
GB/T 14811—93
由管荒内壁上的周向槽道与多层丝网复合而戒的板式通道组成的管芯。2.4.7F
网管式下道芯pedestal arterywick由管壳内壁上的拘槽道、丝网构成的小国柱形通道及连接辐条组成的管芯，2.4.8 螺旋干道芯 spiral artcry wick由管壳内壁上的周向槽道、管中心由螺旋状网夹层围戒的通道及连接辐条组成的管芯。2.4.9 隧道十道芯tunnel artery wick由營壳内壁上的周向槽道与管中心同心网管围成的通道及连接辐条组成的管芯。2. 4. 10网盖槽管芯channels covered with screen表面覆盖细丝网的轴向精道管芯。2.5蒸发段evaparator
热管工质受热、汽化的区域。
2.6 凝结段 condenser
热管上质散热、凝结的区域。
绝热段adiabatic section
热管蒸发段与凝结段之间的不与外界换热的区域。2.8
充液管filling tube
排出热管内空气及注入L质的细管。2.9充液量 liquid inventory
注入热管内的工质质量。
2.10不凝气体non-condensablegas在热管工作温度、压力范内不凝结的气体。2. 11有效长度effective length计算热管传热能力的折合长度。对于蒸发段均勾受热和凝结段均匀冷却的热管，其有效长度为自蒸发段中点到凝结段中点的距离。3热管能
3. 1毛细抽吸力capillary putnping fore工质在蒸发和凝结过程中,蒸发段与凝结段管芯内由于液体弯月面曲率不同而形成的静压力之差。Www.bzxZ.net
最大毛细压头maximum capillary head3.2
当蒸发段管芯液体弯月面曲率半径最小与凝结段管芯液体弯月面曲率半径最大时的毛细抽吸力。3.3丁作温度operating tcmpcraturc热管运行时的工质蒸气温度。
3.4工作温度范围operatingtemperaturerange由工质、管壳和管芯材料的性能和安全运行要求决定的热管工作温度区域。3.5
工作状态operating state
能连续维持热管工质蒸发，凝结循环过程并具有一定温度均匀性的状态。穗定工作状态steadyoperatingstate3.6
热管温度不随时间变化的工作状态。3.7 最大传热量 maximum heat transfer rate热管在设定工作温度下所能传递的最大热流。3.8最大传热能力maximum hcat transfer capability热管有效长度与最大传热量的乘积。GB/T14811—93
同义词：传热能力因子heatIransfercapabilityfactor3.9热管的启动heat pipestartup从热管开始受热到进入下作状态之前的过程。3.10轴向热流密度axialheal[lux通过垂直于热管轴线的内截面单位面积的热流量。3.11径向热流密度adial healflux通过热管内表面单位面积的沿径问的热流量，3.12蒸发段传热系数heattransfercoefficientinevaporator通过蒸发段管壁单位面积单位温差下的热流量，见公式(1)：h, = Q/(△t + Ac)
式中：ht蒸发段传热系数，W/（m2.C）：Q.—由蒸发段外壁面向工质蒸气传递的热流量.WAt—蒸发段外壁面与工质蒸气之问的温差，C：A蒸发段管壁内表面积，m。
3.13凝结段传热系数heattransfercoefficientincondenser通过凝结段管壁单位面积单位温差下的热流量。见公式（2）：ha = Q./(Ate * A.)
式中：n—凝结段传热系数，W/(m\·C）;Q由工质蒸气向凝结段外壁面传递的热流量，W：At—凝结段蒸气与外壁面之间的温差，，A。一一凝结段管壁内表面积，m。.(2)
3.14 蒸发热阻therfmal resistance of evaperato由蒸发段外表面至蒸发段工质蒸气的热阻。包括蒸发段管壁热阻、蒸发段管芯热阻和二质的汽化热阻。
3.15 凝结段热阻 thermal resistance of conden5cr由凝结段工质蒸气至凝结段外壁之间的热阻.包括工质蒸气的凝结热阻、凝结段管芯热阻和凝结段管壁热阻。
3. 16 总热阻 total thermal resistance从蒸发段外面到凝结段外壁面之间各热阻之和。包括蒸发段热阻、工质蒸气流动热阻和凝结段热阻。
3.17总热导total thermal conduciancc热管在单位温差下传递的热流量，其数值是总热阻的倒数。3.18等温性isothermicity
在一定的热负荷和工作温度下，热管呈现出的管壁温度均匀的特性。3.19相容compatibility
工质与管壳、管芯材料之间的相容，足指它们之间不会发生足以破坏热管工作状态的化学反应（如腐蚀或产生不凝气体）。
3.20热管失效heat pipefailure热管工作状态受到破坏后，管壁沿轴向温差大于规定数值。3
3.21 工作寿命operating life
GB/T 14811-93
热管从开始运行至失效之间的工作时间。3.22传热极限heat transfer limit在某些特定条件下热管能达到的最大传热量。3.22.1毛细限capillarylimit
热管工质流动阻力与最大毛细压头平衡时的热流量。3.22.2 携带限entrainment limit波体被蒸气携带回凝结段而导致热管蒸发段发生局部干凋时的热流量。3.22.3沸腾限boiling limit
热管蒸发段工质发生膜态沸腾时的径向热流密度。3.22.4 声速限 sonic limit
蒸发段出口处蒸气流速达到当地声速（马赫数等于1)时热管的热流量。B工质传输品质因数figureofmeritofworkingfluidtransmission3.23
液态工质与传输有关的若干物性参数的组合。见公式(3)N,=apihfe/μ
式中：N.—-工质传输品质因数,W/m\；液态工质表面张力，N/m
液态工质密度,kg/m*，
h——液态工质的汽化潜热，J/kgA——液态工质的动力粘度,N·/m。4特种热管
4.1重力热管gravityheatpipe
依靠重力作用完成液体回液的热管。同义词：两相闭式热虹吸管twn-phaseclosedthermasyphon重力辅助热管gravityassisted heatpipe4.2
由重力辅助管芯完成液体回流的热管。4.3逆重力热管anti-gravityheatpipe能够使液体克眼重力而出下部的凝结段回流到上部的蒸发段的热管。4. 4 分离式热管 separate type heat pipe蒸发段与结段分离的、由汽导管、液导管连接的传热装置。4.5旋转热管 rotating heat pipe绕管轴旋转，并利用离心力回输液体的热管。4.6渗透热管ostmoticheatpipe
以工质（溶液）的渗透压力驱动液体回流的热管。4.7电渗透热管elertro-osmotic heatpipe以电渗透力驱动液体回流的热管。4.8电动力热管 electrudynamic heat pipe以电动力驱动液体回流的热管。4.9磁流体动力热管magnetohydrodynamicheatpipe以磁场的作用驱动其液体回流的热管。（3）
4. 10 开式热管open loop heat pipeGB/T 14811—93
运行中工质蒸气可部分排出的热管。4.11双组分热管two-component heatpipe装有两种工质的热管。
4.12电绝缘热管electrical insulating heat pipe管壳、管芯和工质均为电绝缘体的热管。4.13平板式热管flat plate heat pipe管壳呈扁平状的热管。
4.14径向热管radial heat pipe热流量径向传递的热管。
4.15可控热管controllable heat pipe可以对其热流方向及其通断实施控制的、或者能调节其温度的热管。4.15.1热管热开关heat pipe thermal switch能实施热流通断功能的热管。
4.15.2热二极管thermal diode
只能单向传递热量的热管。
4. 15. 3阻断能量cut-off energy热二极管从正向传热转到逆向阻断状态所需加入的热量，4.15.4断时间cut-off time
热二极管自正向传热到完成逆向阻断所需的时间。4.15.5可变热导热管（VCHP）variableconductanceheatpipe当外界条件改变时能自动调节其热导以维持其工作温度的可控热管。4.15.6览气室reservoir
可控热管中，用于贮存不凝气体的容器。4.15.7冷气室可变热导热管variableconductanceheatpipewithcold reservoir贮气室受热沉温度影响的可变热导热管。4.15.8热贮气室可变热导热管ariable conductance heat pipe with hot reservoir贮气室受热源温度影响的可变热导热管。4.15.9机械反馈式可变热导热管mechanical feedback controlled variable conductance heat pipe通过机械反馈动作控制不凝气体界面位置来调节热导的可变热导热管。4.15.10 电反馈式可变热导热管electrical feedback controlled variable conductance heat pipe通过电子控制器的反馈信号控制不凝气体界面位置来调节热导的可变热导热管板式干道芯
不凝气体
充液量
充液管
磁流体动力热管
传热极限
传热能力因子
低温热管
电渗透热管
电动力热管
电反馈式可变热导热管
电绝缘热管
等温性·
沸腾限
分离式热管
高温热管
工作温度
工作温度范围
工作状态
工作寿命
工质传输品质因数
机械反馈式可变热导热管
径向热管
GB/T 14811—93
附 录 A
中文索引
（补充件）
径向热流密度
绝热段
可控热管
可变热导热管
开式热管
两相闭式热虹吸管
冷贮气室可变热导热管
螺旋干道芯
毛细抽吸力
毛细限·
毛细芯
逆重力热管
凝结段
凝结段传热系数
凝结段热阻·
平板式热管
热二极管
热管热开关
热管的启动
热管失效
热贮气室可变热导热管
深低温热管
烧结管芯
隧道干道芯
声速限
渗透热管
双组分热管
丝网管芯
艳定工作状态
网管式干道芯
网盖槽管芯
携带限·
旋转热管
有效长度
蒸发段
adiabatic section
anti-gravity heat pipe
axial heat flux
bailing limit
capillary limit
capillary pumping force
capillary wick
+*+++++
channels cavered with screencircumferential.groave wick
compatibility
GB/T 1481193
蒸发段传热系数
蒸发段热阻
中温热管
重力热管
重力辅助热管
轴向热流密度·
周向槽管芯
贮气室
纵向槽管芯
总热导…
总热阻
阻断时间
阻断能量
组合管芯
最大传热量
最大传热能力…
晟大毛细压头
