本标准规定了青铜线材产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于各工业部门使用的镉青铜、硅青铜、锡青铜圆线。 GB/T 14955-1994 青铜线 GB/T14955-1994 标准下载解压密码：www.bzxz.net

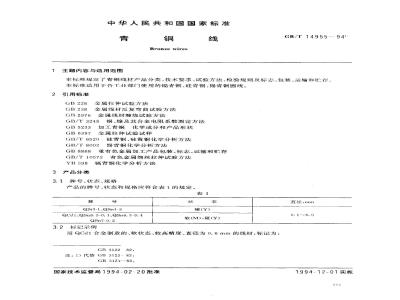

中华人民共和国国家标准
主题内容与适用范围
Bronze wires
GB/T 14955 --.94
本标准规定了青铜线材产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标适用于各工.业部门使用的镉青铜、硅青铜、锡青铜圆线。2引用标准
GB 228
金属拉伸试验方法
金属线材反复弯曲试验方法
GB2976金属线材缠绕试验方法
GB/T3248铜、镍及其合金电阻系数测定方法GB5233加工青铜化学成分和产品形状GB 6397
金属拉伸试验试样
GB/T6520硅青铜、硅黄铜化学分析方法GB/T 8002
锡青铜化学分析方法
GB8888重有色金属加工产品包装、标志、运输和贮存GB/T10573有色金属细丝拉伸试验方法YB598镉青铜化学分析方法
3产品分类
3.1牌号、状态、规格
产品的牌号、状态和规格应符合表1的规定。表1
QSi3-1,QSn4-3
QCd1.QSn6. 5-0. 1,QSn6. 5-0. 4QSn7-0.2
3.2标记示例
硬(Y)
软(M),硬(Y)
用Qcd1合金制造的、软状态、较高精度、直径为0.6mm的线材，标记为：GB 312282,
注：1）代替GB3123-82，
GB 3124--82
国家技术监督局1994-02-20批准直径.mm
1994-12-01实施
GB/T1495594
线QCd1M较高0.6GB/T14955—-94用QSn6.5-0.1合金制造的、硬状态、普通精度、直径为3.0mm的线材，标记为：线QSn6.5-0.1Y3.0GB/T14955-944技术要求
4.1化学成分
线材的化学成分应符合GB5233的规定。4.2尺寸及充许偏差
4.2.1线材直径及允许偏差应符合表2的规定。表2
较高级
允许偏差（士）「
普通级
>0. 3～~0. 6
>0. 6～1. 0
4.2.2经供需双方协商，可供应其他规格和允许偏差的线材。线材偏差等级须在订货合同中注明，否则按表2中普通级供货。4.2.3
需方要求单向偏差时，其值为表2中数值的2倍。4.2.4
4.2.5线材不圆度
>1. 0~3. 0
线材直径小于等于3.0mm时，其不圆度不应超出直径允许偏差之半；线材直径大于3.0mm时，其不圆度不应超出直径允许偏差。4.3力学性能
线材的室温拉伸试验结果应符合表3的规定。表3
QSn6.5-0.1
QSn6. 5-0. 4
QSi3-1.QSn4-3.QSn6.5-0.1
QSn6.5-0.4.QSn7-0.2
直径，mm
0. 1~~0.5
>0. 5~~4. 0
>4. 0～6. 0
0. 1~1. 0
≥1. 0~6. 0bzxZ.net
0.1～1.0
>1. 0~2. 0
>2. 0~4. 0
>4. 0~6. 0
抗拉强度，N/mm
≥275
590-880
490-~735
470~685
≥350
880~1130
860~~1 060
8301030
780~980
23. 0~~6. 0
伸长率、
(la- 100 mm)
4.4　工艺性能
4.4.1反复弯曲试验
GB/T 14955-94
直径1.0～6.0mm的硅青铜线和硬态锡青铜线应进行反复弯曲试验，弯曲次数应不少于3次。4.4.2缠绕试验
用做弹簧的锡青铜线和硅青铜线应进行缠绕试验，于线材两倍直径的圆柱上缠绕10图不裂，4.5电性能
4.5.1镉青铜线在20士10℃时，电阻系数应符合表4的规定。表4
4.5.2电阻系数试验仅根据用户要求，并在订货合同中注明时方予进行。4.6残余应力
硬态锡青铜线和硅青铜线应进行消除残余应力的处理。4.7线材断口
线材断口应致密，无缩尾、气孔、分层和夹杂。4.8表面质量
电阻系数p,Q·n/n
4.8.1线材表面应光滑、清洁，不允许有裂纹、起皮、起刺、粗拉道、折叠和夹杂4.8.2线材表面允许有轻微的、局部的、不使线材直径超出其允许偏差的压入物和划伤。线材表面轻微的发红、发暗或氧化色，不作报废依据。4.9线卷（轴）重量
4.9.1线卷（轴）重量应符合表5的规定。表5
每卷（轴)重量，kg不小于
线材直径，mm
0. 1 ~~ 0. 5
20. 5 ~～~ 1. 0
>1. 0~~3. 0
>3. 0~6. 0
4.9.2每批许可交付重量不大于10%的较轻线卷（轴）。5试验方法
5.1化学成分仲裁分析方法
线材的化学成分仲裁分析方法分别按GB/T6520、GB/T8002和YB598进行。5.2力学性能检验方法
线材的室温拉伸试验方法按GB228、GB/T10573进行。5.3工艺性能试验方法
5.3.1线材的反复弯曲试验方法按GB238进行，卷
GB/T 14955 ---94
5.3.2线材的缠绕试验方法按GB2976进行。5.4电性能检验方法
线材电阻系数的检验方法按GB/T3248进行。5.5尺寸测量方法
线材外形尺寸用相应精度的测量工具测量。5.6表面质量检验
线材的表面质量用目视进行检查。6检验规则
6.1检查和验收
6.1.1线材应出供方技术监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。6.1.2需方对收到的产品按本标准的规定进行检验，如检验结果与本标准的规定不符时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。6.2组批
线材应成批提交检验，每批应由同一牌号、状态和规格组成。每批重量不大于500kg。6.3检验项目
6.3.1每批线材应进行化学成分、外形尺寸、力学性能及表面质量的检验。6.3.2硅青铜和锡青铜线材按4.5.1和4.5.2条的规定，应进行反复弯曲和缠绕试验，直径小于1.0mm的线材，供方可不进行缠绕试验，但必须保证。6.3.3当用户有要求时，镉青铜线材，按4.6条的规定，应进行电阻系数检验。6.3.4线材的断口检验，供方可不进行，但必须保证。6.4取样位置和取样数量
6.4.1化学成分的取样，供方在熔铸过程中每炉取1个试样，需方在每批线材中任取1个试样，6.4.2拉伸试验试样每批任取2卷（轴），每卷（轴）取1个试样。试样应符合GB6397的规定，试样号为R17。
6.4.3反复弯曲试验、缠绕试验和电阻系数测定的试样按每批任取2卷（轴），每卷（轴）取1个试样。6.4.4每批线材应逐卷（轴)进行外形尺寸测量和表面质量检查。6.5重复试验
各项试验即使只有1个试样的试验结果不合格，也应从该批中再取双倍数量的试样进行该不合格项目的复验。如复验结果仍有1个试样不合格，则整批报废或逐卷(轴)检验，合格者单独编批验收。7标志、包装、运输、贮存
线材的标志、包装、运输和贮存按GB8888的规定进行。附加说明：
本标准由中国有色金属工业总公司提出。本标准出沈阳有色金属加工厂负责起草。本标准主要起草人关成志、邹鹏玲，张春萱、郭书学。696
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
