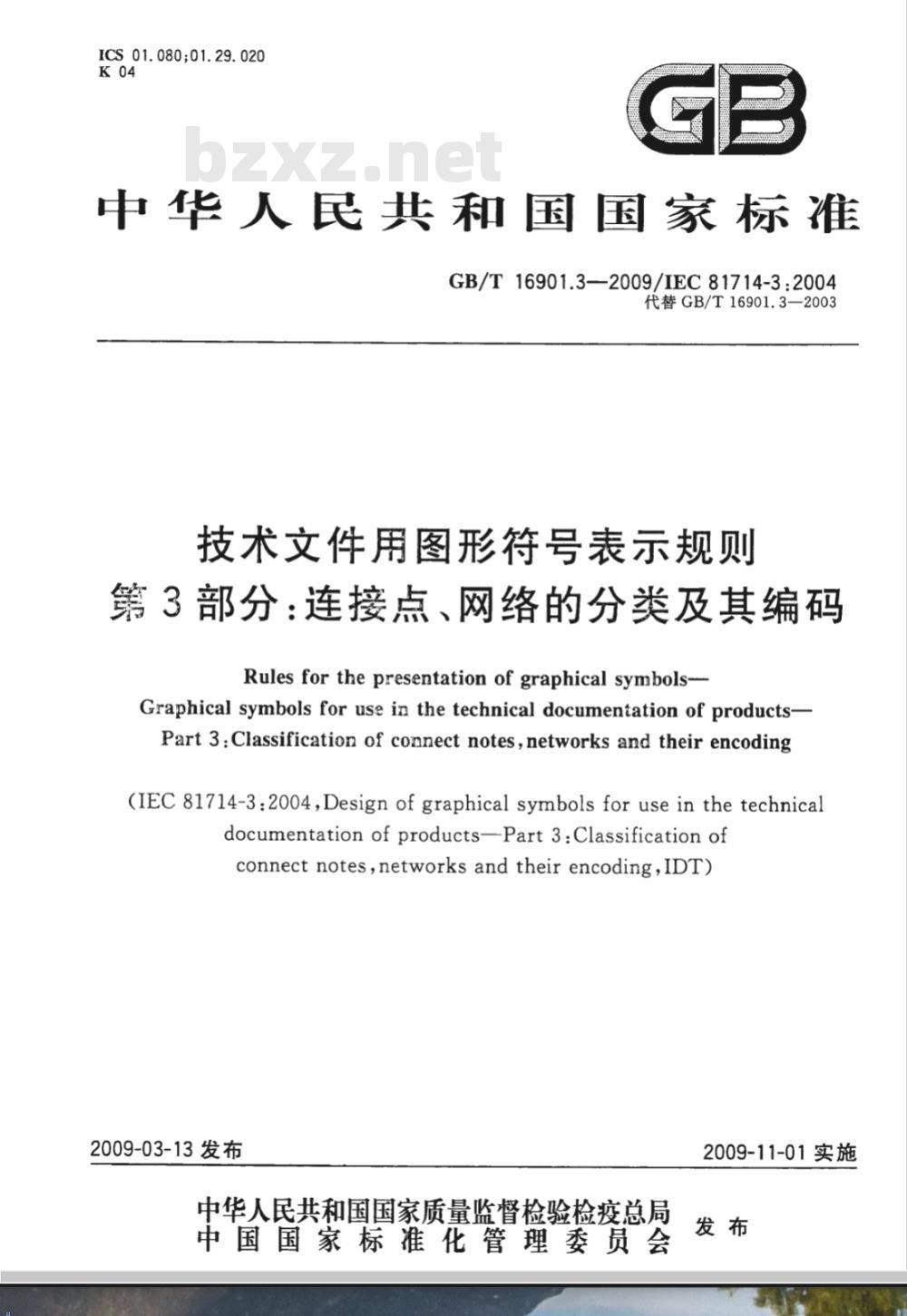

ICS 01.080;01.29.020
中华人民共和国国家标准　
GB/T16901.3—2009/IEC81714-3:2004代替GB/T16901.3—2003
技术文件用图形符号表示规则
第3部分：连接点、网络的分类及其编码Rules for the presentation of graphical symbols--Graphical symbols for use in the technical documentation of products-Part 3:Classification of connect notes,networks and their encoding(IEC 81714-3:2004,Design of graphical symbols for use in the technicaldocumentation of products-Part 3:Classification ofconnect notes,networks and their encoding,IDT)2009-03-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施

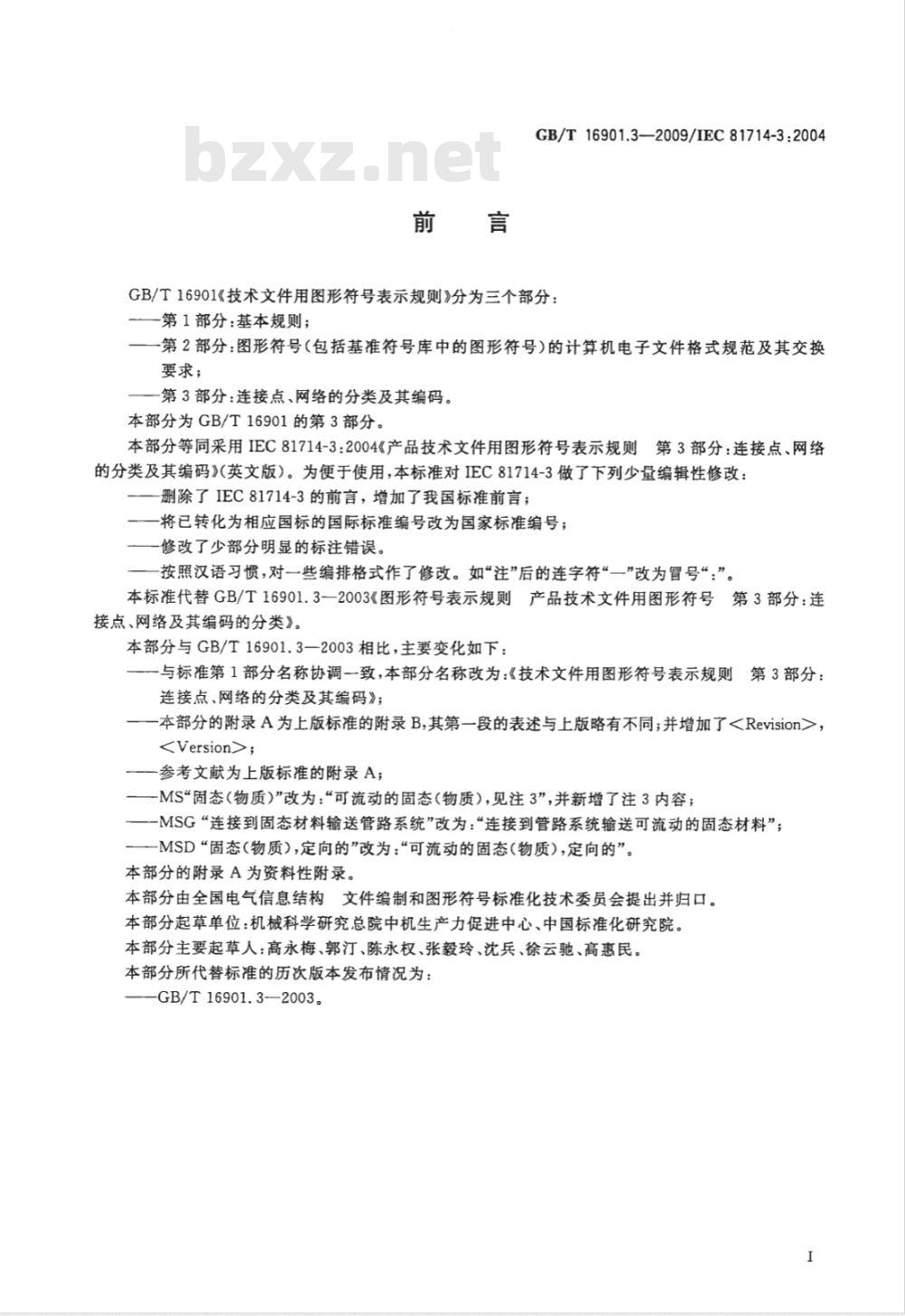

GB/T16901.3-—2009/IEC81714-3:2004前言

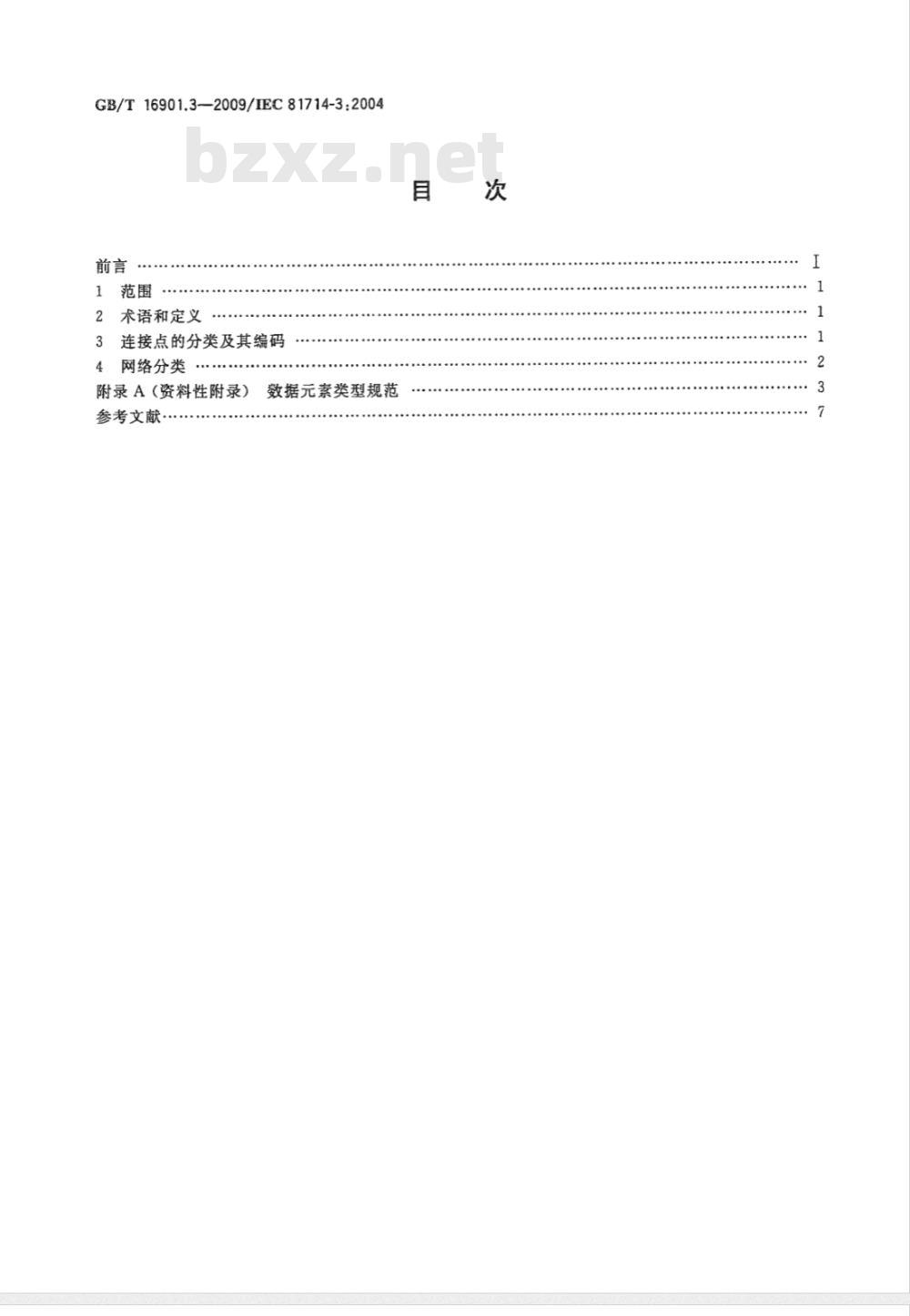

2术语和定义
连接点的分类及其编码
网络分类
附录A（资料性附录）数据元素类型规范参考文献…
GB/T16901.3—2009/IEC81714-3:2004GB/T16901《技术文件用图形符号表示规则》分为三个部分：第1部分：基本规则；
一第2部分：图形符号（包括基准符号库中的图形符号）的计算机电子文件格式规范及其交换要求；
一第3部分：连接点、网络的分类及其编码。本部分为GB/T16901的第3部分。本部分等同采用IEC81714-3:2004《产品技术文件用图形符号表示规则第3部分：连接点、网络的分类及其编码》（英文版）。为便于使用，本标准对IEC81714-3做了下列少量编辑性修改：——删除了IEC81714-3的前言，增加了我国标准前言；一将已转化为相应国标的国际标准编号改为国家标准编号；一修改了少部分明显的标注错误。一按照汉语习惯，对一些编排格式作了修改。如“注”后的连字符“一”改为冒号“：”。本标准代替GB/T16901.3一2003《图形符号表示规则产品技术文件用图形符号第3部分：连接点、网络及其编码的分类》。本部分与GB/T16901.3—2003相比，主要变化如下：一与标准第1部分名称协调一致，本部分名称改为：《技术文件用图形符号表示规则第3部分：连接点、网络的分类及其编码》；一本部分的附录A为上版标准的附录B,其第一段的表述与上版略有不同；并增加了，;
一参考文献为上版标准的附录A；一MS“固态（物质）”改为：“可流动的固态（物质），见注3”，并新增了注3内容；MSG“连接到固态材料输送管路系统”改为：“连接到管路系统输送可流动的固态材料”；—MSD“固态（物质），定向的”改为：“可流动的固态（物质)，定向的”。本部分的附录A为资料性附录。
本部分由全国电气信息结构文件编制和图形符号标准化技术委员会提出并归口。本部分起草单位：机械科学研究总院中机生产力促进中心、中国标准化研究院。本部分主要起草人：高永梅、郭汀、陈永权、张毅玲、沈兵、徐云驰、高惠民。本部分所代替标准的历次版本发布情况为：—GB/T16901.3—2003。

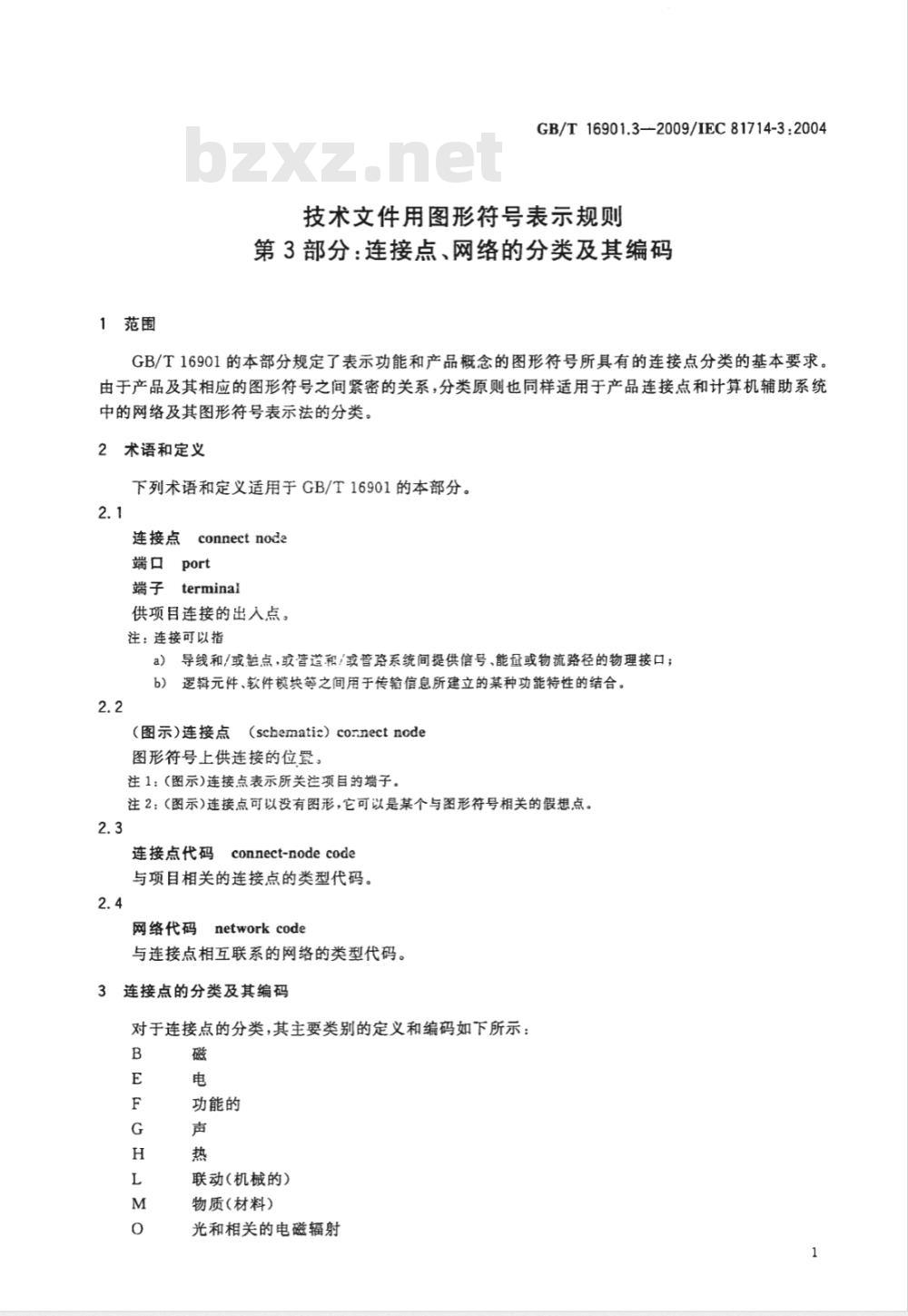

1范围
GB/T16901.3-2009/IEC81714-3:2004技术文件用图形符号表示规则
第3部分：连接点、网络的分类及其编码GB/T16901的本部分规定了表示功能和产品概念的图形符号所具有的连接点分类的基本要求由于产品及其相应的图形符号之间紧密的关系，分类原则也同样适用于产品连接点和计算机辅助系统中的网络及其图形符号表示法的分类。2术语和定义
下列术语和定义适用于GB/T16901的本部分。2.1
连接点
connectnode
端口port
端子terminal
供项目连接的出入点。
注：连接可以指
a）导线和/或触点，或管道和/或管路系统间提供信号、能量或物流路径的物理接口；逻辑元件、软件模块等之间用于传翰信息所建立的某种功能特性的结合。b）
(图示）连接点
(schematie)cornectncde
图形符号上供连接的位置。
注1：（图示）连接点表示所关注项目的端子。注2：（图示)连接点可以没有图形，它可以是某个与图形符号相关的假想点。2.3
连接点代码
connect-node code
与项目相关的连接点的类型代码。2.4
networkcode
网络代码
与连接点相互联系的网络的类型代码。3连接点的分类及其编码
对于连接点的分类，其主要类别的定义和编码如下所示：磁
功能的
联动（机械的）
物质（材料）
光和相关的电磁辐射

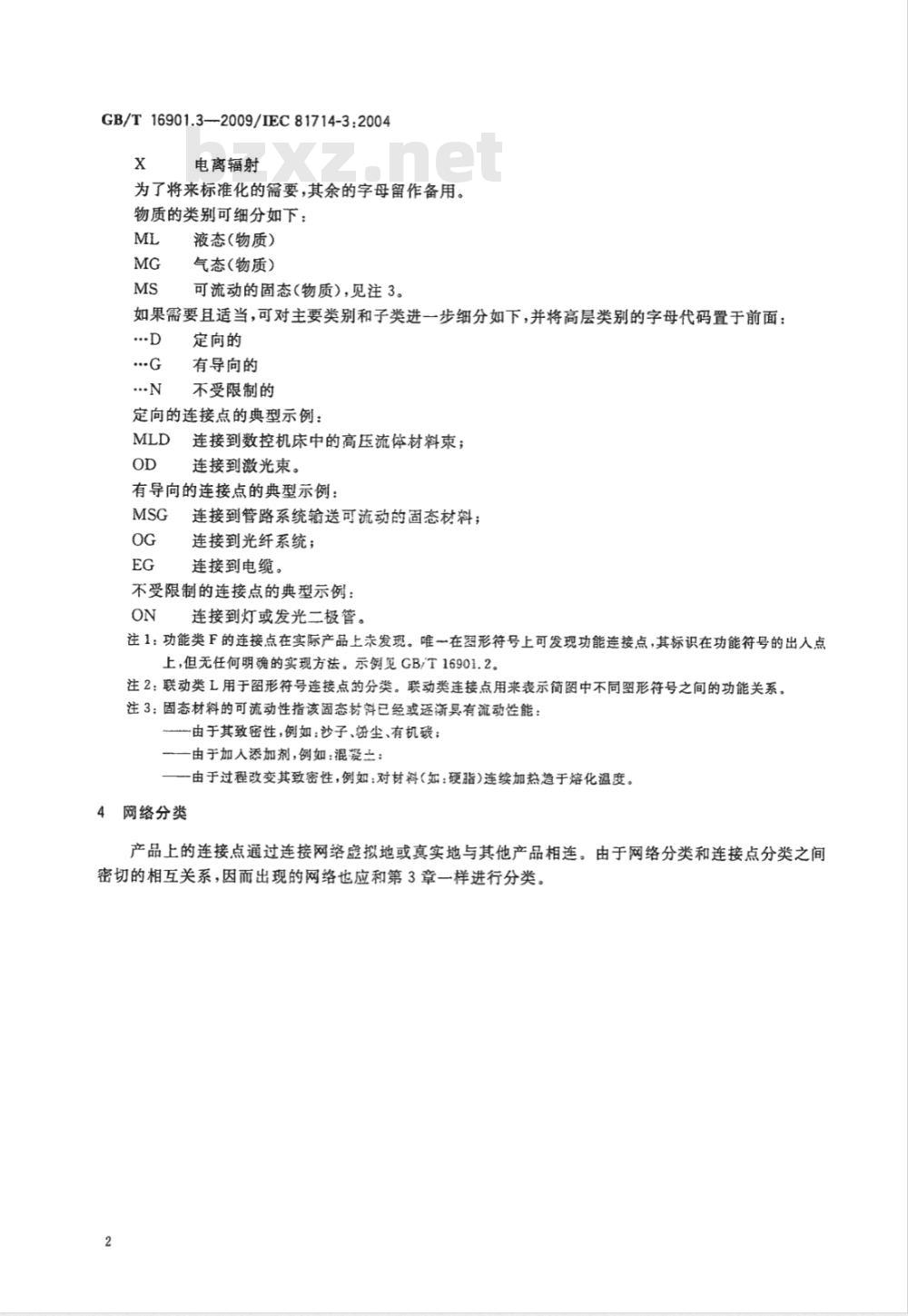

GB/T16901.3-2009/IEC81714-3:2004x
电离辐射
为了将来标准化的需要,其余的字母留作备用。物质的类别可细分如下：
液态（物质）
气态(物质）
可流动的固态（物质），见注3。如果需要且适当，可对主要类别和子类进一步细分如下，并将高层类别的字母代码置于前面：D
定向的
有导向的
不受限制的
定向的连接点的典型示例：
连接到数控机床中的高压流体材料束；连接到激光束。
有导向的连接点的典型示例：
连接到管路系统输送可流动的固态材料；连接到光纤系统；
连接到电缆。
不受限制的连接点的典型示例：ON
连接到灯或发光二极管。
注1：功能类F的连接点在实际产品上未发现。唯一在形符号上可发现功能连接点，其标识在功能符号的出人点上，但无任何明确的实现方法。示例见GB/T16901.2。注2：联动类L用于图形符号连接点的分类。联动类连接点用来表示简图中不同图形符号之间的功能关系。注3：固态材料的可流动性指该固态材料已经或逐渐具有流动性能：由于其致密性，例如：沙子、扮尘、有机碳；一由于加人添加剂，例如：混爱土：一由于过程改变其致密性，例如：对材科(如：硬脂)连续加热趋于熔化温度。4网络分类
产品上的连接点通过连接网络虚拟地或真实地与其他产品相连。由于网络分类和连接点分类之间密切的相互关系，因而出现的网络也应和第3章一样进行分类。2
附录A
（资料性附录）
数据元素类型规范
GB/T16901.3—2009/IEC81714-3：2004本附录包含涉及本部分所研究的项目的数据元素类型规范。拟将此处列出的最新数据元案类型包括在IEC61360元器件数据字典中。此附录对新数据元素类型的应用及其维护提供了便利。它是以GB/T17564.1所规定的要求为依据的。注1：参考集将采用英语，因此数据元素类型仅用英文翻译。注2：定义均符合GB/T17564.1，将其注册并按照DET码包含在IEC61360在线数据字典中。A.1
AAF391


连接点代码





连接点代码
与项目相关的连接点的类型代码N




X..3
B=磁
F=功能的
L=联动(机械的）
M=物质（材料)
O=光和相关电磁辐射
X=电离辐射
ML=液态（物质）
MG=气态（物质）
MS=固态（物质）
BD=磁，定向的
ED=电，定向的
GD=声，定向的
GB/T16901.3—2009/IEC81714-3:2004HD=热，定向的
LD=联动（机械的），定向的
MD=物质（材料），定向的
OD=光和相关电磁辐射，定向的
XD=电离辐射，定向的
MLD=液态（物质），定向的
MGD=气态（物质），定向的
MSD=固态（物质），定向的
BG=磁，有导向的
EG=电，有导向的
GG=声,有导向的
HG=热，有导向的
LG一联动(机械的)，有导向的
MG=物质（材料），有导向的
OG=光和相关电磁辐射，有导向的XG=电离辐射，有导向的
MLG一液态（物质）,有导向的
MGG=气态（物质），有导向的
MSG=固态（物质），有导向的
BV=磁，不受限制的
EN=电，不受限制的
GN=声，不受限制的
HV=热，不受限制的
LN=联动（机械的）,不受限制的MV=物质（材料)，不受限制的
ON=光和相关电磁辐射，不受限制的XN=电离辐射，不受限制的
MLN=液态（物质），不受限制的MGN=气态（物质），不受限制的MSN=固态（物质），不受限制的
GB/T16901.3—2004GB/T16901.3—2004A.2



网络代码





网代码
网络类型代码
N




X...3
B=磁
F=功能的
L=联动(机械的)
M=物质（材料）
0光和相关电磁辐射
X=电离辐射
ML=液态（物质）
MG=气态（物质）
MS=可流动的固态（物质）
BD=磁，定向的
ED=电，定向的
GD=声,定向的
HD=热，定向的
LD=联动（机械的），定向的
MD=物质（材料），定向的
OD=光和相关电磁辐射，定向的
XD=电离辐射，定向的
MLD=液态（物质），定向的
MGD=气态（物质），定向的
MSD=可流动的固态（物质），定向的BG=磁，有导向的
EG=电，有导向的
GG=声,有导向的
HG=热。有导向的
LG=联动(机械的）,有导向的
MG=物质（材料），有导向的
OG=光和相关电磁辐射,有导向的XG=电离辐射,有导向的
MLG=液态（物质），有导向的
MGG=气态（物质），有导向的
MSG=固态（物质），有导向的
BN=磁，不受限制的
GB/T16901.3—2009/IEC81714-3:20045
GB/T16901.3—2009/IEC81714-3:2004EN=电,不受限制的
GN=声,不受限制的
HN=热，不受限制的
LN=联动（机械的）,不受限制的MN=物质(材料),不受限制的
ON=光和相关电磁辐射，不受限制的XN=电离辐射，不受限制的
MLN=液态的（物质），不受限制的MGN=气态的（物质）,不受限制的MSN=固态的（物质），不受限制的
GB/T16901.3—2008GB/T16901.3—2008t
参考文献
GB/T 16901.3—2009/IEC 81714-3:2004第2部分：图形符号（包括基准符号库中的GB/T16901.2《技术文件用图形符号表示规则图形符号）的计算机电子文件格式规范及其交换要求》(GB/T16901.2—2000，eqvIEC81714-2：1998)[2］GB/T17564.1《电气元器件标准数据元素类型和相关分类模式第1部分：定义原则和方法》(GB/T17564.1-1998，idtIEC61360-1：1995)；[3]GB/T17564.4-2001《电气元器件标准数据元素类型和相关分类模式：第4部分：IEC标准
数据元素类型、元器件类别和项的基准集》（正在被IEC61360[4]数据字典代替的过程中）(idtIEC61360-4:1997)
[4]IEC61360数据字典见：http：//domino.iec.ch/iec61360GB/T16901.3-2009
