本标准规定了资产的编码、条码表示及条码符号技术要求。本标准适用于可回收资产和单个资产的标识、数据自动采集及其信息管理。 GB/T 23833-2009 商品条码 资产编码与条码表示 GB/T23833-2009 标准下载解压密码：www.bzxz.net
本标准规定了资产的编码、条码表示及条码符号技术要求。 本标准适用于可回收资产和单个资产的标识、数据自动采集及其信息管理。
本标准参照国际物品编码协会(GS1)《GS1通用规范》(8.0版)第2章第3节资产的编码与符号标记,并结合我国实际情况制定。本标准在技术内容上与国际规范的技术要求一致。
本标准的附录A、附录B为规范性附录,附录C 为资料性附录。
本标准由全国物流信息管理标准化技术委员会提出并归口。
本标准起草单位:中国物品编码中心。
本标准主要起草人:李颖、张楠、王佩亮、韩树文、杜景荣、刘媛、李素彩、黄燕滨。
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T1988 信息技术 信息交换用七位编码字符集(GB/T1988-1998,eqvISO/IEC646:1991)
GB12904 商品条码 零售商品编码与条码表示(GB12904-2008,ISO/IEC15420:2000,NEQ)
GB/T12905 条码术语
GB/T15425 EAN·UCC 系统 128条码
GB/T16986 商品条码 应用标识符(GB/T16986-2009,ISO/IEC15418:1999,NEQ)
GB/T18348 商品条码 条码符号印制质量的检验
前言Ⅰ
1 范围1
2 规范性引用文件1
3 术语和定义1
4 资产的编码1
4.1 全球可回收资产的编码1
4.2 全球单个资产的编码2
5 条码表示2
6 条码符号技术要求3
6.1 尺寸与等级要求3
6.2 检测和质量评价3
7 应用3
附录A (规范性附录) 数字字母型代码字符集4
附录B (规范性附录) 校验码的计算方法5
附录C (资料性附录) 资产标识代码应用示例6

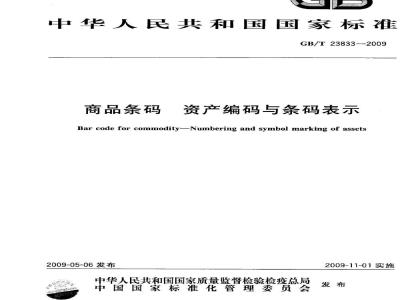

ICS35.040
中华人民共和国国家标准
GB/T23833--2009
商品条码
资产编码与条码表示
Bar code for commodity-Numbering and symbol marking of assets2009-05-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施
GB/T23833—2009
2规范性引用文件
3术语和定义
4资产的编码
4.1全球可回收资产的编码
4.2全球单个资产的编码
5条码表示
6条码符号技术要求
6.1尺寸与等级要求
6.2检测和质量评价
7应用
附录A（规范性附录）
附录B（规范性附录）
数字字母型代码字符集
校验码的计算方法
附录C（资料性附录）
资产标识代码应用示例
合品伙伴网t
GB/T23833—2009
本标准参照国际物品编码协会（GS1)《GS1通用规范》（8.0版）第2章第3节资产的编码与符号标记”，并结合我国实际情况制定。本标准在技术内容上与国际规范的技术要求一致。本标准的附录A、附录B为规范性附录,附录C为资料性附录。本标准由全国物流信息管理标准化技术委员会提出并归口。本标准起草单位：中国物品编码中心。本标准主要起草人：李颖、张楠、王佩亮、韩树文、杜景荣、刘媛、李素彩、黄燕滨。I
http：//wwwfoodma
1范围
商品条码资产编码与条码表示
本标准规定了资产的编码、条码表示及条码符号技术要求。本标准适用于可回收资产和单个资产的标识、数据自动采集及其信息管理。2规范性引用文件
GB/T23833—2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1988信息技术信息交换用七位编码字符集（GB/T1988-1998，eqVISO/IEC6461991)
GB12904商品条码零售商品编码与条码表示（GB12904—2008，ISO/IEC15420：2000，NEQ）GB/T12905条码术语
GB/T15425EAN·UCC系统128条码GB/T16986商品条码应用标识符（GB/T16986—2009，ISO/IEC15418：1999，NEQ）GB/T18348商品条码条码符号印制质量的检验3术语和定义
GB/T12905中确立的以及下列术语和定义适用于本标准。3.1
可回收资产returnableasset
具有一定价值，可重复使用的包装、容器或运输设备等。注：如啤酒桶、高压气瓶、塑料托盘或板条箱等。3.2
单个资产individualasset
具有特定属性的物理实体。
注：如飞机零件、机车车辆、牵引车等、3.3
全球可回收资产代码globalreturnableassetidentifierGRAI
商品条码系统中，用于在全球范围内惟一标识可回收资产项目的代码。3.4
全球单个资产代码globalindividualassetidentifierGIAI
商品条码系统中，用于在全球范围内惟一标识单个资产的代码。4资产的编码
4.1全球可回收资产的编码
4.1.1代码结构
全球可回收资产的编码由必备的GRAI和可选择的系列号构成，其中GRAI由填充位、厂商识别1
GB/T238332009
代码、资产类型代码、校验码组成，为14位数字代码，分为四种结构，见表1。其中，填充位为1位数字“0”（为保证全球可回收资产代码的14位数据结构，在厂商识别代码前补充的一位数字）；厂商识别代码由7～10位数字组成；资产类型代码由5～2位数字组成；校验码为1位数字。当惟一标识特定资产类型中的单个资产时，在GRAI后加系列号，见表1。系列号由116位可变长度的数字字母型代码构成。数字字母型代码字符集见附录A。表1全球可回收资产代码及系列号的结构结构种类
结构二
结构三
结构四
填充位
4.1.2编制规则
全球可回收资产代码（GRAI)
厂商识别代码
NiN, Ne N, N, Ne N,
NiN, N N, N, N. N, Na
NN N, N, N, N, N, N Ng
NN, N N, N, N, N, N. N, No
4.1.2.1厂商识别代码
资产类型代码
N. N, Nao Nn Nh2
Ng No Nu Ni2
NtoN Ni2
Nn Niz
校验码
厂商识别代码的编制规则见GB12904。由中国物品编码中心统一分配。4.1.2.2资产类型代码
资产类型代码由获得厂商识别代码的资产所有者负责编制并保证惟一性。4.1.2.3校验码
校验码根据GRAI的前13位数字计算得出，计算方法见附录B。4.1.2.4系列号
系列号由获得厂商识别代码的资产所有者负责编制。4.2全球单个资产的编码
4.2.1代码结构
系列号(可选择）
Xt*X,(j<16)
X,\X,(Gj≤16)
X,...X,(j<16)
Xx,(j≤16)
全球单个资产代码由厂商识别代码、单个资产参考代码两部分组成，为小于或等于30位的数字字母代码，分为四种结构，见表2。其中，厂商识别代码由7～10位数字组成；单个资产参考代码由1～23位数字字母组成。数字字母型代码字符集见附录A。表2全球单个资产代码结构
结构种类
结构一
结构二
结构三
结构四
4.2.2编制规则
NiN, N N N, Ns N,
厂商识别代码
NN, N, N, N, N. N, Ng
NiNz N, N, Ns Ne N, Na N.
N,N N NNs NgN,NgN,No
4.2.2.1厂商识别代码
同4.1.2.1。
4.2.2.2单个资产参考代码
单个资产参考代码由获得厂商识别代码的资产所有者负责编制。单个资产参考代码
Xg*-X,(j≤30)
Xg-X,(j≤30)
Xu-X,(j≤30)
XuX,(j≤30)
注：全球单个资产代码可用于各参与方对资产的追溯，不用于贸易项目或物流单元的标识。5条码表示
全球可回收资产代码应与应用标识符AI（8003）一起使用，全球单个资产代码应与应用标识符AI（8004）一起使用，采用UCC/EAN-128条码符号表示。应用标识符见GB/T16986，UCC/EAN-128合品伙伴网
条码符号见GB/T15425。
条码符号技术要求
6.1尺寸与等级要求
GB/T23833—2009
X尺寸最小为0.495mm，最大为1.016mm。为提高扫描可靠性，宜在指定范围内选择较大的X尺寸。
条码符号的高度应大于或等于32mm。条码的符号等级不得低于1.5/10/670。6.2检测和质量评价
条码的检测和质量评价见GB/T18348。应用
资产标识代码应用示例参见附录C3
httn：免费标准bzxz.net
GB/T23833—2009
附录A
（规范性附录）
数字字母型代码字符集
编码表示见GB/T1988，
数字字母型代码字符集见表A.1。表A.1
编码表示
ht
数字字母型代码字符集
编码表示
编码表示
B.1代码位置序号
附录B
（规范性附录）
校验码的计算方法
GB/T23833—2009
代码位置序号是指包括校验码在内的，由右至左的顺序号（校验码的代码位置序号为1）。B.2计算步骤
校验码的计算步骤如下：
从代码位置序号2开始，所有偶数位的数字代码求和。a)
将步骤a)的和乘以3。
从代码位置序号3开始，所有奇数位的数字代码求和。c）
将步骤b)与步骤c)的结果相加。d)
e）用10减去步骤d)所得结果的个位数作为校验码（如个位数为0，则校验码为0）。示例：14位代码0690123456789X，校验码的计算见表B.1。表B.114位代码校验码的计算方法示例步骤
自右向左顺序编号
a）从序号2开始求出偶数位
上数字之和①
b)@×3=②
c）从序号3开始求出奇数位
上数字之和?
d)?+③=④
e）用10减去结果④所得结果
的个位数作为校验码（如个位数为0，则校验码为0）
位置序号
举例说明
9+7+5+3+1+9+0=34
34×3=102
8+6+4+2+0+6=26
102+26=128
10-8=2
校验码X,=2
合品伙伴网t
GB/T23833—2009
C.1可回收资产应用示例
附录C
(资料性附录）
资产标识代码应用示例
本例为可回收资产标识代码在啤酒桶回收过程的应用示例。数据结构采用表1规定的结构一“×××”啤酒集团公司的厂商识别代码为6901234，该集团公司分配给可回收啤酒桶的资产类型代码为56789（同样类型或规格的啤酒桶的资产类型代码相同），按附录B规定的计算方法得出校验码为2，本啤酒桶采用可选择的系列号是000008。如图C.1所示。该代码与AI8003）一起使用。(8003)06901234567892000008
xxx啤酒集团公司
图C.1×××啤酒集团公司可回收啤酒桶资产标识代码应用示例C.2单个资产应用示例
本示例为单个资产标识代码在飞机零部件追溯过程的应用示例。数据结构采用表2规定的结构，该飞机制造厂的厂商识别代码为6901234，该飞机制造厂分配给某飞机零部件的单个资产参考代码为001S1A1C1008。如图C.2所示。该代码与AI(8004）一起使用，用于记录飞机零部件的生命周期。应用可回收资产代码，飞机工作人员能够自动更新其库存数据库，从该部件开始使用直到退役进行跟踪。
合品伴网ht
GB/T23833—2009
(8004)6901234001S1A1C1008
某飞机制造厂飞机零部件资产标识代码应用示例http：//foodmaten
