标准内容

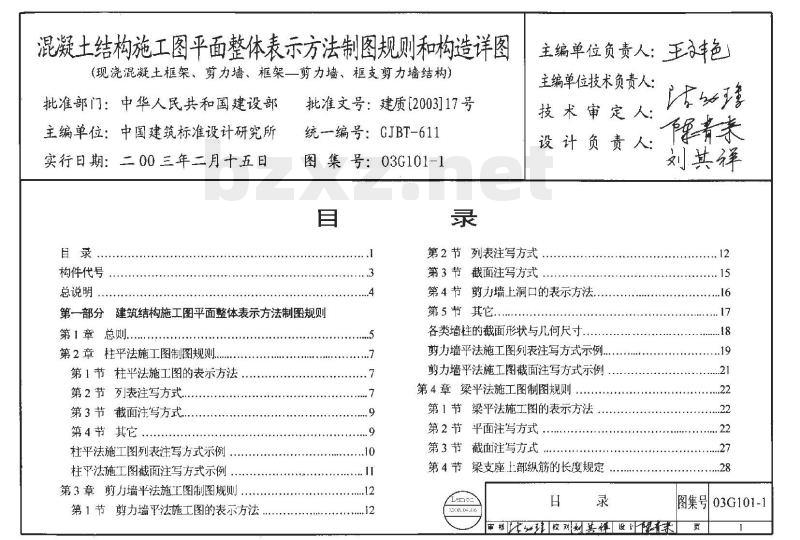

混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架一剪力墙、框支剪力墙结构）批准部门：中华人民共和国建设部主编单位：中国建筑标准设计研究所实行日期：二00三年二月十五日目录
构件代号
总说明
批准文号：建质[2003]17号
统-编号：GJBT-611
图集号：03G101-1bzxZ.net
第一部分建筑结构施工图平面整体表示方法制图规则第1章总则
第2章柱平法施工图制图规则
第1节柱平法施工图的表示方法，，第2节列表注写方式
第3节截面注写方式.
第4节其它
杜平法施工图列表注写方式示例柱平法施工图截面注写方式示例第3章剪力墙平法施工图制图规则第1节剪力墙平法施工图的表示方法3
主编单位负责人：王色
主编单位技术负责人：
技术审定人
设计负责人：
第2节列表注写方式
第3节截面注写方式
第4节剪力墙上洞口的表示方法，第5节其它
各类墙柱的截面形状与儿何尺寸，剪力墙平法施工图列表注写方式示例剪力墙平法施工图截面注写方式示例第4章梁平法施工图制图规则，
第1节梁平法施工图的表示方法
第2节平面注写方式
第3节截面注写方式
第4节梁支座上部级筋的长度规定百
降者来
刘其祥
图集号
03G101-1
申移红理校对划善祥设计限来
第5节不伸入支座的梁下部纵筋长度规定第6节其它
梁平法施工图平面注写方式示例梁平法施工图截面注写方式示例第二部分标准构造详图
受拉钢筋最小锚固长度，
受力钢筋的混凝土保护层最小厚度，纵向受拉钢筋抗震锚固长度E
纵向受拉钢筋搭接长度l、l
钢筋机械锚固构造，梁中间支座下部钢筋构造3
箍筋及拉筋弯钩构造，混凝土结构的环境类别抗震KZ纵向钢筋连接构造
抗震KZ边柱和角柱柱顶纵向钢筋构造.6
抗震KZ中柱柱顶纵向钢筋构造，抗震KZ柱变截面位置纵向钢筋构造抗震QZ、LZ纵向钢筋构造
抗震KZ、QZ、LZ箍筋加密区范围，8
圆柱螺旋箍筋构造，
抗震框架柱和小墙肢箍筋加密区高度选用表.9
10非抗震KZ纵向钢筋连接构造
11非抗震KZ边柱利角柱柱顶纵向钢筋构造....29
12非抗震KZ中柱柱顶纵向钢筋构造非抗震KZ柱变截面位置纵向钢筋构造，13非抗震KZ箍筋构造
非抗震OZ、LZ纵向钢筋构造
14芯柱XZ配筋构造，
矩形箍筋复合方式
15剪力墙身水平钢筋构造..
16剪力墙身竖向钢筋构造
17约束边缘构件YAZ、YDZ、YYZ、YJZ构造，18构造边缘构件GAZ、GDZ、GYZ、GJZ构造扶壁柱FBZ、非边缘暗柱AZ构造.19剪力墙LL、AL、BKL配筋构造，20剪力墙连梁LL（JC），LL（JG）斜向交叉暗撑和斜向交叉钢筋构造，21剪力墙洞口补强构造
22抗震楼层框架梁KL纵向钢筋构造.23抗囊屋面框架梁WKL纵向钢筋构造（一）24抗震屋面框架梁WKL纵向钢筋构造（二）25非抗震楼层框架梁KL纵向钢筋构造26非抗震屋面框架梁WKL纵向钢筋构造（一）目
图集号
03G101-1
市楼珠校对划其祥设计来
27非抗震屋面框架染WKL纵向钢筋构造（.）28不伸入支座的梁下部纵向钢筋断点位置框架染加腋构造，
29KL、WKL中间支座纵向钢筋构造30一级抗震等级KL、WKL箍筋、附加箍筋、吊筋等构造
31、二至四级抗震等级KL、WKL箍筋、附加箍筋、吊筋等构造
构件代号
1、柱
2、剪力墙
（1）培柱
框架柱：
框支柱：
芯柱：
梁上柱：
剪力墙上柱；
约束边缘端柱：
一约束边缘暗柱；
YYZ约束边缘翼墙柱：
YJZ——约束边缘转角墙柱：
（2）墙身
（3）墙梁
32非抗震KL、WKL箍筋、附加箍筋、吊筋等构造33L配筋构造.
34L中间支座纵向钢筋构造
XL及各类梁的悬挑端配筋构造
35KZZ、KZL配筋构造..
36井式梁JSL配筋构造
37附录：标准构造详图变更表说明及应用示例构造边缘端柱；
构造边缘暗柱：
构造边缘翼墙柱；
构造边缘转角墙柱；
非边缘暗柱；
扶壁柱：
剪力墙墙身
连梁（无交义暗撑、钢筋）
LL (JA)
连梁（有交义暗撑）
LL（JG）—连梁（有交叉钢筋）AL
一暗梁
一边框梁
（3）培洞
3、梁
矩形洞口
圆形洞口
楼层框架梁
屋面框架梁
框支梁
非框架梁
悬挑梁
井式梁
目录、构件代号
审核广理校对划其设计隐来
图集号
03G101-1
总说明
1．本图集是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。建筑结构施工图平面整体设计方法（简称平法）对我国目前混凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A)和建设部列为一-九九六年科技成果重点推广项目（项目编号：96008）。
平法的表达形式，概括来讲，是把结构构件的尺寸和配解等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。2.本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特--级和··、二、三、四叫级的现浇混凝.仁框架、剪方墙、框架-剪力墙和框支剪力墙主体结构施工图的设计。
3.本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分内容。4.本图集的制图规则，既是设计者完成柱、墙、梁平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。
5．本图集的标准构造详图编入了目前国内常用的且较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。
6.本图集标准构造详图的设计依据：（1）混凝土结构设计规范GB50010-2002：(2）建筑抗震设计规范GB50011-2001：（3）高层建筑混凝上结构技术规程JGJ3-2002J186-2002：(4）建筑结构制图标准GB/T50105-2001。7.本图集的制图规则和标准构造详图中未包括的抗震及非抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另行设计。
8.本图集提供的“标准构造详图变更表”，是为了在具体工程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更内容时参考使用。9．本图集的尺寸以毫米为单位，标高以米为单位。10.对本图集使用中发现的问题或者建议，请登陆网站http://chinabuilding.com.cn，再进入G101栏目，通过该栏目与主编单位和主编人联系。
总说明
申移校对划基设计隐来
图集号03G101-1
第1章总则
第1.0.1条为了规范使用建筑结构施L图平面整体设计方法，保证按平法设计绘制的结构施工图实现全国统一，确保设计、施I.质量，特制定本制图规则。第1.0.2条本图集制图规则适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图设计。第1.0.3条当采用本制图规则时，除遵守本图集有关规定外，还应符合国家现行有关规范、规程和标准。第1.0.4条按平法设计绘制的施工图，一般是由各类结构构件的平法施厂图和标准构造详图两人部分构成，但对于复杂的工业与民用建筑，尚需增加模板、开洞和预理件等平面图。只有在特殊情况下才需增加部面配筋图。第1.0.5条按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构（标准）层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。出图时，宜按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。第1.0.6条在平面布置图上表示各构件尺寸和配筋的方式，分平面注写方式、列表注写方式和截面注写方式三种。第1.0.7条按平法设计绘制结构施.1.图时，应将所有柱、墙、梁构件进行编号，编号中含有类型代号和序号等，其中，类型代号的主要作用是指明所选用的标构造详图：在标准构造详图上，已经按其所属构件类型注明代号，以明确该详图与平法施工图中相同构件的互补关系，便两者结合构成究整的结构设计图。
第1.0.8条按平法设计绘制结构施丁图时，应当用表格或其它方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高及相应的结构层号。
其结构层楼面标高和结构层高在单项工程中必须统-，以保证基础、柱马墙、梁、板等用同一标准竖向定位。为施T方便，应将统一的结构层楼面标高和结构层高分别放在柱，墙、梁等各类构作的平法施工图中。注：结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。第1.0.9条为了确保施1人员准确无误地按平法施「图进行施工，在具体工程的结构设计总说明中必须写明以下与平法施工图密切相关的内容：
一，注明所选用平法标准图的图集号（如本图集号为03G101-1），以免图集升版后在施工中用错版本。总则
图集号
审桂代理校对划其祥设计隐来页03G101-1
二、写明混凝士结构的使用年限。三、当有抗震设防要求时，应写明抗震设防烈度及结构抗震等级，以明确选用相应抗震等级的标准构造详图：当无抗震设防要求时，也应写明，以明确选用非抗震的标准构造详图。四、写明柱、墙、梁各类构件在其所在部位所选用的混凝十的强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等。
五、当标准构造详图有多种可选择的构造做法时（例如框架顶层端节点配筋构造），写明在何部位选用何种构造做法。当米写明时，则为设计人员自动授权施I.人员可以任选一种构造做法进行施下。
八、写明柱(包括墙柱)纵筋、墙身分布筋、梁上部贯通筋等在具体厂程中需接长时所采用的接头形式及有关要求。必要时，尚应注明对钢筋的性能要求。七、对混凝土保护层厚度有特殊要求时，写明不同部位的柱、墙、梁构件所处的环境类别。八，当具体工程需要对本图集的标准构造详图作某些变更时，应写明变更的具体内容。
九、当具体I程中有特殊要求时，应在施「图中另加说明。以上第四、五，六、七项内容也可分别写入柱、墙、梁平法施1图的该图说明或者相应表格中。第1.0.10条对受力钢筋的混凝士保护层厚度、钢筋搭接利锚固长度，除在结构施图中另有注明者外，均须按本图集标准构造详图中的有关构造规定执行。总则
图集号03G101-1
楼公理校对好其祥设计
第2章柱平法施工图制图规则
第1节柱平法施工图的表示方法
第2.1.1条柱平法施【图系在柱平面布置图上采用列表注写方式或截面注写方式表达。第2.1.2条柱平面布置图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制（剪力墙结构施士图制图规则见第3章）。
第2.1.3条在柱平法施工图中，尚应按第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。第2节列表注写方式
第2.2.1条列表注写方式，系在柱平面布置图上（-般只需采用适当比例绘制…张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择儿个）截面标注儿何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种杆截面形状及其箍筋类型图的方式，来表达柱平法施1.图（如图2.2.4所示）。第2.2.2条柱表注写内容规定如下：、注写柱编号，柱编号由类型代号和序号组成，应符合表2.2.2的规定。
桩架柱
框支柱
梁上柱
剪力墙上柱
注：编导时，当柱的总高、分段截面尺寸和配筋均对应相同，仅分段截面与轴线的关系不间时，仍可将其编为同一柱号。二、注写各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。框架柱和框支柱的根部标高系指基础顶而标高：芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高；剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部时：其根部标高为顶面标高：当柱与剪力墙重叠-一层时，其根部标高为墙顶面往下层的结构层楼面标高。柱平法施.L图制图规则、柱平法施1图的衣示方法、列表注写方式
中核建控对刻基祥设
图集号
03G101-1
三、对于矩形柱，注写柱截面尺寸b×h及与轴线关系的几何参数代号b，、b2利h，、h的具体数值，须对应于各段柱分别注写。其中b=b,+b?，h=h+hz。当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时，61，b2、hth中的某项为零或为负值。
对于圆柱，表中bxh一栏改用在圆柱直径数字前加d表示。为表达简单，圆柱截面与轴线的关系也用bi、b.和h!、hz表示，并使α=b,+b=hi+h2
对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其柱编号）。芯柱截面尺寸按构造确定，并按标准构造详图施工，设计不注：当设计者采用与本构造详图不同的做法时，应另行注明。芯定位随框架柱走，不需要注写其与轴线的几何关系。四、注写柱纵筋。当柱纵筋直径相同，各边根数也相同时（包括矩形柱、圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中；除此之外，柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。五、注写箍筋类型号及箍筋肢数，在箍筋类型栏内注写按第2.2.3条规定绘制柱截面形状及其箍筋类型号。穴、注写柱箍筋，包括钢筋级别、直径与间距。当为抗震设计时，用斜线“/\区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。施工人员须根据标准构造详图的规定，在规定的几种长度值中取其最大者作为加密区长度。
例中100100/250，表示箍筋为1级钢筋，直径中10，加密区间距为100，非加密区间距为250。
当箍筋沿柱全高为一种间距时，则不使用“/\线。例中10@100，表示箍筋为「级钢筋，直径Φ10，间距为100，沿挂全高加密。
当圆柱采用螺旋箍筋时，需在箍筋前加“”。例1.中10100/200，表示采用螺旋箍筋，1级钢筋，直径Φ10加密区间距为100，非加密区间距为200。当柱（包括芯柱）纵筋采用搭接连接，且为抗震设计时，在柱纵筋搭接长度范围内（应避开柱端的箍筋加密区）的箍筋均应按≤5d（d为柱纵筋较小直径）及≤100的间距加密。当为非抗震设计时，在柱纵筋搭接长度范围内的箍筋加密，应由设计者另行注明。
第2.2.3条具体工程所设计的各种筋类型图以及箍筋复含的具体方式，须画在表的上部或图中的适当位置，并在柱平法施工图制图规则、柱平法施L图的表示方法、列表注写方式
图集号
03G101-1
申核代理校对划共祥设计限
其上标注与表中相对应的b、h和编上类型号。当为抗震设计时，确定箍筋肢数时要满足对柱纵筋“隔一拉-”以及箍筋肢距的要求。
第2.2.4条图2.2.4为采用列表注写方式表达的柱平法施工图示例。
第3节截面注写方式
第2.3.1条截面注写方式，系在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。（如图2.3.4所示）5
第2.3.2条对除芯柱之外的所有柱截面按第2.2.2条一款的规定进行编号，从相同编号的柱中选择一个截面，按另一种比例原位放大绘制柱截面配筋图，并在各配筋图上继其编号后再注写截面尺寸6×九，角筋或全部纵筋（当纵筋采用一种直径且能够图示清楚时）、箍筋的具体数值（箍筋的注写方式及对柱纵筋搭接长度范圈的箍筋间距要求同第2.2.2条第六款），以及在柱截面配筋图上标注柱截面与轴线关系b.、b：、h、h的具体数值。
当纵筋采用两种直径时，须再注写截面各边中部筋的具体数值（对于采用对称配筋的矩形截面柱，可仪在一侧注写中部筋，对称边省略不注）。
当在某些框架柱的一定高度范围内，在其内部的中心位置设置芯柱时，首先按照第2.2.2条-一款的规定进行编号，继其编号后注写芯柱的起止标高、全部纵筋及箍筋的具体数值（箍筋的注写方式及对柱纵筋搭接长度范围的箍筋间距要求同第2.2.2条第六款），芯柱截面尺寸按构造确定，并按标准构造详图施工，设计不注；当设计者采用与本构造详图不同的做法时，应另行注明。芯柱定位随框架柱走，不需要注写其与轴线的儿何关系。
第2.3.3条在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号。但此时应在未画配筋的柱截面上注写该柱截面与轴线关系的具体尺寸。
第2.3.4条图2.3.4为采用截面注写方式表达的柱平法施工图示例。
第4节其它
第2.4.1条当按第2.1.2条的规定绘制柱评面布置图时，如果局部区域发生重叠、过挤现象，可在该区域采用另外一种比例绘制予以消除。
第2.4.2条当柱与填充墙需要拉结时，其构造详图应由设计着根据墙体材料和规范要求设计绘制。柱平法施工图制图规则
截面注写方式、其它
中楼乡理校对划其祥设计来
图集号03G101-1
量面2|65.670
#层262.3703.30
屋面1
59.0703.30
（潜层iE
23.0703.60
-4.5304.50
-9.030|4.50
层号 标高(m
结构层楼面标高
结构层高
150900.180090
箍筋类型1
(m×n)
-0.030-19.470
19.470—37.470
37.470—59.070
-0.030—8.670
图2.2.4柱平法施工图列表注写方式示例③
bul+b2
（圆柱直径D）
750×700
650x600
550×500
注:1.如采用非对称配筋，需在柱表中增3.类型1的筋肢数可有多种组合加相应栏目分别表示各边的中部筋，2.抗震设计箍筋对纵筋至少隔一拉一，62
右图为5×4的组合，其余类型为7200
箍筋类型5
类型4
全部纵筋
24±25
(mxn+Y)
圆形篷
h边一侧
b边一侧
中部筋
5虫22
中部筋
4虫20
-59.070柱平法施工图（局部）
类型号
1 (5×4)
1 (4×4)
1 (4×4)
按标准构遗详留
900,1800900#150
类型？
中10@100/200
中10@100/200
$8@100/200
中100200
柱平法施工图列表注写方式示例固定形式、在表中只注类型号即可。箍筋类型1.（5×4）
③x(B轴KZ1中设置
图集号
03G101-1
审核代级理校对其设计有来
屋2165.670
梦星262.3703.30
屋面1
（塔层）59.0703.30
55.4703.60
51.8703.60
48.270|3.60
44.670 3.60
41.0703.60
37.4703.60
33.8703.60
619.4703.60
515.8703.60?
12.2703.60
8.6703.60
4.4704.20
-0.030|4.50
-4.5304.50
-2-9.030|4.50
层号标高(m晨高
结构层楼面标高
结构层高
150900,1800_900
250×300
48@200
图2.3.4柱平法施工图截面注写方式示例3600
325325
3251325
325325
650×600
4生22
10@100/200
650x600
22虫22
10@100/200
325325
19.470——37.470柱平法施工图7200
3251325
650×600
24±22
410@100/200
柱平法施工图裁面注写方式示例6
900.1800900150
图集号03G101-1
率教门业校对财真祥设计限有司11
第3章剪力墙平法施工图制图规则第1节剪力墙平法施工图的表示方法第3.1.1条剪力墙平法施T图系在剪力墙平面布置图上采用列表注写方式或载面注写方式表达，第3.1.2条剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。第3.1.3条在剪力墙平法施7.图中，尚应按第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。
第3.1.4条对于轴线未居中的剪力墙（包括端柱），应标注其偏心定位尺寸。
第2节列表注写方式
第3.2.1条为表达清楚、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施［.图（如图3.2.6a及图3.2.6b所示）。第3.2.2条编号规定：将剪力墙按剪力墙柱、剪力墙身、剪力墙梁（简称为墙柱、墙身、墙梁）三类构件分别编号。、墙柱编号，由墙柱类型代号和序号组成，表达形式应符合表3.2.2a的规定。
墙柱编号
墙柱类型
约束边缘暗柱
约束边缘端柱
约策边缘翼墙(柱)
约束边缘转角墙(柱)
构造边缘端柱
构造边缘暗柱
构造边缘翼墙(柱)
构造边缘转角墙(柱)
非边缘暗柱
扶壁柱
表3.2.2a
各类墙柱的截面形状与几何尺寸等见第18页图3.2:2。剪力墙平法施工图制图规则、剪力墙平法施下图的表示方法、列表注写方式审校代理校对划共祥设计便
图集号
03G101-1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
构件代号
总说明
批准文号：建质[2003]17号
统-编号：GJBT-611
图集号：03G101-1bzxZ.net
第一部分建筑结构施工图平面整体表示方法制图规则第1章总则
第2章柱平法施工图制图规则
第1节柱平法施工图的表示方法，，第2节列表注写方式
第3节截面注写方式.
第4节其它
杜平法施工图列表注写方式示例柱平法施工图截面注写方式示例第3章剪力墙平法施工图制图规则第1节剪力墙平法施工图的表示方法3
主编单位负责人：王色
主编单位技术负责人：
技术审定人
设计负责人：
第2节列表注写方式
第3节截面注写方式
第4节剪力墙上洞口的表示方法，第5节其它
各类墙柱的截面形状与儿何尺寸，剪力墙平法施工图列表注写方式示例剪力墙平法施工图截面注写方式示例第4章梁平法施工图制图规则，
第1节梁平法施工图的表示方法
第2节平面注写方式
第3节截面注写方式
第4节梁支座上部级筋的长度规定百
降者来
刘其祥
图集号
03G101-1
申移红理校对划善祥设计限来
第5节不伸入支座的梁下部纵筋长度规定第6节其它
梁平法施工图平面注写方式示例梁平法施工图截面注写方式示例第二部分标准构造详图
受拉钢筋最小锚固长度，
受力钢筋的混凝土保护层最小厚度，纵向受拉钢筋抗震锚固长度E
纵向受拉钢筋搭接长度l、l
钢筋机械锚固构造，梁中间支座下部钢筋构造3
箍筋及拉筋弯钩构造，混凝土结构的环境类别抗震KZ纵向钢筋连接构造
抗震KZ边柱和角柱柱顶纵向钢筋构造.6
抗震KZ中柱柱顶纵向钢筋构造，抗震KZ柱变截面位置纵向钢筋构造抗震QZ、LZ纵向钢筋构造
抗震KZ、QZ、LZ箍筋加密区范围，8
圆柱螺旋箍筋构造，
抗震框架柱和小墙肢箍筋加密区高度选用表.9
10非抗震KZ纵向钢筋连接构造
11非抗震KZ边柱利角柱柱顶纵向钢筋构造....29
12非抗震KZ中柱柱顶纵向钢筋构造非抗震KZ柱变截面位置纵向钢筋构造，13非抗震KZ箍筋构造
非抗震OZ、LZ纵向钢筋构造
14芯柱XZ配筋构造，
矩形箍筋复合方式
15剪力墙身水平钢筋构造..
16剪力墙身竖向钢筋构造
17约束边缘构件YAZ、YDZ、YYZ、YJZ构造，18构造边缘构件GAZ、GDZ、GYZ、GJZ构造扶壁柱FBZ、非边缘暗柱AZ构造.19剪力墙LL、AL、BKL配筋构造，20剪力墙连梁LL（JC），LL（JG）斜向交叉暗撑和斜向交叉钢筋构造，21剪力墙洞口补强构造
22抗震楼层框架梁KL纵向钢筋构造.23抗囊屋面框架梁WKL纵向钢筋构造（一）24抗震屋面框架梁WKL纵向钢筋构造（二）25非抗震楼层框架梁KL纵向钢筋构造26非抗震屋面框架梁WKL纵向钢筋构造（一）目
图集号
03G101-1
市楼珠校对划其祥设计来
27非抗震屋面框架染WKL纵向钢筋构造（.）28不伸入支座的梁下部纵向钢筋断点位置框架染加腋构造，
29KL、WKL中间支座纵向钢筋构造30一级抗震等级KL、WKL箍筋、附加箍筋、吊筋等构造
31、二至四级抗震等级KL、WKL箍筋、附加箍筋、吊筋等构造
构件代号
1、柱
2、剪力墙
（1）培柱
框架柱：
框支柱：
芯柱：
梁上柱：
剪力墙上柱；
约束边缘端柱：
一约束边缘暗柱；
YYZ约束边缘翼墙柱：
YJZ——约束边缘转角墙柱：
（2）墙身
（3）墙梁
32非抗震KL、WKL箍筋、附加箍筋、吊筋等构造33L配筋构造.
34L中间支座纵向钢筋构造
XL及各类梁的悬挑端配筋构造
35KZZ、KZL配筋构造..
36井式梁JSL配筋构造
37附录：标准构造详图变更表说明及应用示例构造边缘端柱；
构造边缘暗柱：
构造边缘翼墙柱；
构造边缘转角墙柱；
非边缘暗柱；
扶壁柱：
剪力墙墙身
连梁（无交义暗撑、钢筋）
LL (JA)
连梁（有交义暗撑）
LL（JG）—连梁（有交叉钢筋）AL
一暗梁
一边框梁
（3）培洞
3、梁
矩形洞口
圆形洞口
楼层框架梁
屋面框架梁
框支梁
非框架梁
悬挑梁
井式梁
目录、构件代号
审核广理校对划其设计隐来
图集号
03G101-1
总说明
1．本图集是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。建筑结构施工图平面整体设计方法（简称平法）对我国目前混凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A)和建设部列为一-九九六年科技成果重点推广项目（项目编号：96008）。
平法的表达形式，概括来讲，是把结构构件的尺寸和配解等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。2.本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特--级和··、二、三、四叫级的现浇混凝.仁框架、剪方墙、框架-剪力墙和框支剪力墙主体结构施工图的设计。
3.本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分内容。4.本图集的制图规则，既是设计者完成柱、墙、梁平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。
5．本图集的标准构造详图编入了目前国内常用的且较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。
6.本图集标准构造详图的设计依据：（1）混凝土结构设计规范GB50010-2002：(2）建筑抗震设计规范GB50011-2001：（3）高层建筑混凝上结构技术规程JGJ3-2002J186-2002：(4）建筑结构制图标准GB/T50105-2001。7.本图集的制图规则和标准构造详图中未包括的抗震及非抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另行设计。
8.本图集提供的“标准构造详图变更表”，是为了在具体工程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更内容时参考使用。9．本图集的尺寸以毫米为单位，标高以米为单位。10.对本图集使用中发现的问题或者建议，请登陆网站http://chinabuilding.com.cn，再进入G101栏目，通过该栏目与主编单位和主编人联系。
总说明
申移校对划基设计隐来
图集号03G101-1
第1章总则
第1.0.1条为了规范使用建筑结构施L图平面整体设计方法，保证按平法设计绘制的结构施工图实现全国统一，确保设计、施I.质量，特制定本制图规则。第1.0.2条本图集制图规则适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图设计。第1.0.3条当采用本制图规则时，除遵守本图集有关规定外，还应符合国家现行有关规范、规程和标准。第1.0.4条按平法设计绘制的施工图，一般是由各类结构构件的平法施厂图和标准构造详图两人部分构成，但对于复杂的工业与民用建筑，尚需增加模板、开洞和预理件等平面图。只有在特殊情况下才需增加部面配筋图。第1.0.5条按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构（标准）层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。出图时，宜按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。第1.0.6条在平面布置图上表示各构件尺寸和配筋的方式，分平面注写方式、列表注写方式和截面注写方式三种。第1.0.7条按平法设计绘制结构施.1.图时，应将所有柱、墙、梁构件进行编号，编号中含有类型代号和序号等，其中，类型代号的主要作用是指明所选用的标构造详图：在标准构造详图上，已经按其所属构件类型注明代号，以明确该详图与平法施工图中相同构件的互补关系，便两者结合构成究整的结构设计图。
第1.0.8条按平法设计绘制结构施丁图时，应当用表格或其它方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高及相应的结构层号。
其结构层楼面标高和结构层高在单项工程中必须统-，以保证基础、柱马墙、梁、板等用同一标准竖向定位。为施T方便，应将统一的结构层楼面标高和结构层高分别放在柱，墙、梁等各类构作的平法施工图中。注：结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。第1.0.9条为了确保施1人员准确无误地按平法施「图进行施工，在具体工程的结构设计总说明中必须写明以下与平法施工图密切相关的内容：
一，注明所选用平法标准图的图集号（如本图集号为03G101-1），以免图集升版后在施工中用错版本。总则
图集号
审桂代理校对划其祥设计隐来页03G101-1
二、写明混凝士结构的使用年限。三、当有抗震设防要求时，应写明抗震设防烈度及结构抗震等级，以明确选用相应抗震等级的标准构造详图：当无抗震设防要求时，也应写明，以明确选用非抗震的标准构造详图。四、写明柱、墙、梁各类构件在其所在部位所选用的混凝十的强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等。
五、当标准构造详图有多种可选择的构造做法时（例如框架顶层端节点配筋构造），写明在何部位选用何种构造做法。当米写明时，则为设计人员自动授权施I.人员可以任选一种构造做法进行施下。
八、写明柱(包括墙柱)纵筋、墙身分布筋、梁上部贯通筋等在具体厂程中需接长时所采用的接头形式及有关要求。必要时，尚应注明对钢筋的性能要求。七、对混凝土保护层厚度有特殊要求时，写明不同部位的柱、墙、梁构件所处的环境类别。八，当具体工程需要对本图集的标准构造详图作某些变更时，应写明变更的具体内容。
九、当具体I程中有特殊要求时，应在施「图中另加说明。以上第四、五，六、七项内容也可分别写入柱、墙、梁平法施1图的该图说明或者相应表格中。第1.0.10条对受力钢筋的混凝士保护层厚度、钢筋搭接利锚固长度，除在结构施图中另有注明者外，均须按本图集标准构造详图中的有关构造规定执行。总则
图集号03G101-1
楼公理校对好其祥设计
第2章柱平法施工图制图规则
第1节柱平法施工图的表示方法
第2.1.1条柱平法施【图系在柱平面布置图上采用列表注写方式或截面注写方式表达。第2.1.2条柱平面布置图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制（剪力墙结构施士图制图规则见第3章）。
第2.1.3条在柱平法施工图中，尚应按第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。第2节列表注写方式
第2.2.1条列表注写方式，系在柱平面布置图上（-般只需采用适当比例绘制…张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择儿个）截面标注儿何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种杆截面形状及其箍筋类型图的方式，来表达柱平法施1.图（如图2.2.4所示）。第2.2.2条柱表注写内容规定如下：、注写柱编号，柱编号由类型代号和序号组成，应符合表2.2.2的规定。
桩架柱
框支柱
梁上柱
剪力墙上柱
注：编导时，当柱的总高、分段截面尺寸和配筋均对应相同，仅分段截面与轴线的关系不间时，仍可将其编为同一柱号。二、注写各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。框架柱和框支柱的根部标高系指基础顶而标高：芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高；剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部时：其根部标高为顶面标高：当柱与剪力墙重叠-一层时，其根部标高为墙顶面往下层的结构层楼面标高。柱平法施.L图制图规则、柱平法施1图的衣示方法、列表注写方式
中核建控对刻基祥设
图集号
03G101-1
三、对于矩形柱，注写柱截面尺寸b×h及与轴线关系的几何参数代号b，、b2利h，、h的具体数值，须对应于各段柱分别注写。其中b=b,+b?，h=h+hz。当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时，61，b2、hth中的某项为零或为负值。
对于圆柱，表中bxh一栏改用在圆柱直径数字前加d表示。为表达简单，圆柱截面与轴线的关系也用bi、b.和h!、hz表示，并使α=b,+b=hi+h2
对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其柱编号）。芯柱截面尺寸按构造确定，并按标准构造详图施工，设计不注：当设计者采用与本构造详图不同的做法时，应另行注明。芯定位随框架柱走，不需要注写其与轴线的几何关系。四、注写柱纵筋。当柱纵筋直径相同，各边根数也相同时（包括矩形柱、圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中；除此之外，柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。五、注写箍筋类型号及箍筋肢数，在箍筋类型栏内注写按第2.2.3条规定绘制柱截面形状及其箍筋类型号。穴、注写柱箍筋，包括钢筋级别、直径与间距。当为抗震设计时，用斜线“/\区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。施工人员须根据标准构造详图的规定，在规定的几种长度值中取其最大者作为加密区长度。
例中100100/250，表示箍筋为1级钢筋，直径中10，加密区间距为100，非加密区间距为250。
当箍筋沿柱全高为一种间距时，则不使用“/\线。例中10@100，表示箍筋为「级钢筋，直径Φ10，间距为100，沿挂全高加密。
当圆柱采用螺旋箍筋时，需在箍筋前加“”。例1.中10100/200，表示采用螺旋箍筋，1级钢筋，直径Φ10加密区间距为100，非加密区间距为200。当柱（包括芯柱）纵筋采用搭接连接，且为抗震设计时，在柱纵筋搭接长度范围内（应避开柱端的箍筋加密区）的箍筋均应按≤5d（d为柱纵筋较小直径）及≤100的间距加密。当为非抗震设计时，在柱纵筋搭接长度范围内的箍筋加密，应由设计者另行注明。
第2.2.3条具体工程所设计的各种筋类型图以及箍筋复含的具体方式，须画在表的上部或图中的适当位置，并在柱平法施工图制图规则、柱平法施L图的表示方法、列表注写方式
图集号
03G101-1
申核代理校对划共祥设计限
其上标注与表中相对应的b、h和编上类型号。当为抗震设计时，确定箍筋肢数时要满足对柱纵筋“隔一拉-”以及箍筋肢距的要求。
第2.2.4条图2.2.4为采用列表注写方式表达的柱平法施工图示例。
第3节截面注写方式
第2.3.1条截面注写方式，系在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。（如图2.3.4所示）5
第2.3.2条对除芯柱之外的所有柱截面按第2.2.2条一款的规定进行编号，从相同编号的柱中选择一个截面，按另一种比例原位放大绘制柱截面配筋图，并在各配筋图上继其编号后再注写截面尺寸6×九，角筋或全部纵筋（当纵筋采用一种直径且能够图示清楚时）、箍筋的具体数值（箍筋的注写方式及对柱纵筋搭接长度范圈的箍筋间距要求同第2.2.2条第六款），以及在柱截面配筋图上标注柱截面与轴线关系b.、b：、h、h的具体数值。
当纵筋采用两种直径时，须再注写截面各边中部筋的具体数值（对于采用对称配筋的矩形截面柱，可仪在一侧注写中部筋，对称边省略不注）。
当在某些框架柱的一定高度范围内，在其内部的中心位置设置芯柱时，首先按照第2.2.2条-一款的规定进行编号，继其编号后注写芯柱的起止标高、全部纵筋及箍筋的具体数值（箍筋的注写方式及对柱纵筋搭接长度范围的箍筋间距要求同第2.2.2条第六款），芯柱截面尺寸按构造确定，并按标准构造详图施工，设计不注；当设计者采用与本构造详图不同的做法时，应另行注明。芯柱定位随框架柱走，不需要注写其与轴线的儿何关系。
第2.3.3条在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号。但此时应在未画配筋的柱截面上注写该柱截面与轴线关系的具体尺寸。
第2.3.4条图2.3.4为采用截面注写方式表达的柱平法施工图示例。
第4节其它
第2.4.1条当按第2.1.2条的规定绘制柱评面布置图时，如果局部区域发生重叠、过挤现象，可在该区域采用另外一种比例绘制予以消除。
第2.4.2条当柱与填充墙需要拉结时，其构造详图应由设计着根据墙体材料和规范要求设计绘制。柱平法施工图制图规则
截面注写方式、其它
中楼乡理校对划其祥设计来
图集号03G101-1
量面2|65.670
#层262.3703.30
屋面1
59.0703.30
（潜层iE
23.0703.60
-4.5304.50
-9.030|4.50
层号 标高(m
结构层楼面标高
结构层高
150900.180090
箍筋类型1
(m×n)
-0.030-19.470
19.470—37.470
37.470—59.070
-0.030—8.670
图2.2.4柱平法施工图列表注写方式示例③
bul+b2
（圆柱直径D）
750×700
650x600
550×500
注:1.如采用非对称配筋，需在柱表中增3.类型1的筋肢数可有多种组合加相应栏目分别表示各边的中部筋，2.抗震设计箍筋对纵筋至少隔一拉一，62
右图为5×4的组合，其余类型为7200
箍筋类型5
类型4
全部纵筋
24±25
(mxn+Y)
圆形篷
h边一侧
b边一侧
中部筋
5虫22
中部筋
4虫20
-59.070柱平法施工图（局部）
类型号
1 (5×4)
1 (4×4)
1 (4×4)
按标准构遗详留
900,1800900#150
类型？
中10@100/200
中10@100/200
$8@100/200
中100200
柱平法施工图列表注写方式示例固定形式、在表中只注类型号即可。箍筋类型1.（5×4）
③x(B轴KZ1中设置
图集号
03G101-1
审核代级理校对其设计有来
屋2165.670
梦星262.3703.30
屋面1
（塔层）59.0703.30
55.4703.60
51.8703.60
48.270|3.60
44.670 3.60
41.0703.60
37.4703.60
33.8703.60
619.4703.60
515.8703.60?
12.2703.60
8.6703.60
4.4704.20
-0.030|4.50
-4.5304.50
-2-9.030|4.50
层号标高(m晨高
结构层楼面标高
结构层高
150900,1800_900
250×300
48@200
图2.3.4柱平法施工图截面注写方式示例3600
325325
3251325
325325
650×600
4生22
10@100/200
650x600
22虫22
10@100/200
325325
19.470——37.470柱平法施工图7200
3251325
650×600
24±22
410@100/200
柱平法施工图裁面注写方式示例6
900.1800900150
图集号03G101-1
率教门业校对财真祥设计限有司11
第3章剪力墙平法施工图制图规则第1节剪力墙平法施工图的表示方法第3.1.1条剪力墙平法施T图系在剪力墙平面布置图上采用列表注写方式或载面注写方式表达，第3.1.2条剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。第3.1.3条在剪力墙平法施7.图中，尚应按第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。
第3.1.4条对于轴线未居中的剪力墙（包括端柱），应标注其偏心定位尺寸。
第2节列表注写方式
第3.2.1条为表达清楚、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施［.图（如图3.2.6a及图3.2.6b所示）。第3.2.2条编号规定：将剪力墙按剪力墙柱、剪力墙身、剪力墙梁（简称为墙柱、墙身、墙梁）三类构件分别编号。、墙柱编号，由墙柱类型代号和序号组成，表达形式应符合表3.2.2a的规定。
墙柱编号
墙柱类型
约束边缘暗柱
约束边缘端柱
约策边缘翼墙(柱)
约束边缘转角墙(柱)
构造边缘端柱
构造边缘暗柱
构造边缘翼墙(柱)
构造边缘转角墙(柱)
非边缘暗柱
扶壁柱
表3.2.2a
各类墙柱的截面形状与几何尺寸等见第18页图3.2:2。剪力墙平法施工图制图规则、剪力墙平法施下图的表示方法、列表注写方式审校代理校对划共祥设计便
图集号
03G101-1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
