YS/T 561-2009
基本信息
标准号： YS/T 561-2009
中文名称：贵金属合金化学分析方法 铂铑合金中铑量的测定 硝酸六氨合钴重量法
标准类别：有色金属行业标准(YS)
标准状态：现行
发布日期：2009-12-04
出版语种：简体中文
下载格式：.rar .pdf
下载大小：1711315
标准分类号
关联标准
替代情况：替代YS/T 561-2006
出版信息
出版社：中国标准出版社
标准价格：0.0 元
出版日期：2010-06-01
相关单位信息
标准简介
本标准规定了铂铑合金中铑含量的测定方法。 本标准适用于铂铑合金中铑含量的测定。测定范围：5％～95％。 YS/T 561-2009 贵金属合金化学分析方法 铂铑合金中铑量的测定 硝酸六氨合钴重量法 YS/T561-2009 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

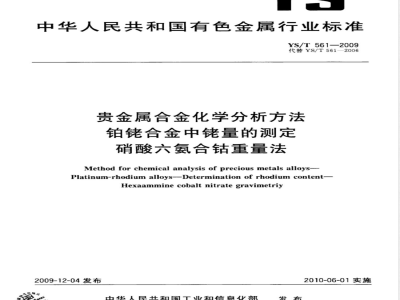

ICS77.120.99
中华人民共和国有色金属行业标准YS/T561-2009
代替YS/T561-2006
贵金属合金化学分析方法
铂合金中佬量的测定
硝酸六氨合钴重量法
Methodforchemicalanalysisofpreciousmetalsalloys-Platinum-rhodium alloys--Determination of rhodium content-Hexaamminecobaltnitrategravimetriy2009-12-04发布
中华人民共和国工业和信息化部2010-06-01实施
本标准代替YS/T561一2006《铂佬合金化学分析方法本标准与YS/T561一2006相比，主要有如下变动：量的测定》。Www.bzxZ.net
YS/T561-2009
标准名称由《铂合金化学分析方法量的测定》改为《贵金属合金化学分析方法铂合
金中量的测定硝酸六氨合钴重量法》；一测定范围由原来的5%~70%修订为5%~95%；按照GB/T20001.4-2001格式要求重新编写。本标准的附录A为资料性附录。
本标准由全国有色金属标准化技术委员会提出并归口。本标准起草单位：贵研铂业股份有限公司。本标准主要起草人：罗一江、陶赛祥、杨媛媛。本标准所代替标准的历次版本发布情况为：GB/T1485--1979；
——YS/T561-2006。
1范围
贵金属合金化学分析方法
铂佬合金中佬量的测定
硝酸六氨合钻重量法
本标准规定了铂合金中含量的测定方法。本标准适用于铂合金中含量的测定。测定范围：5%～95%。2规范性引用文件
YS/T561-2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YS/T371贵金属合金化学分析方法总则及一般规定3方法原理
试料用玻璃封管氯化法溶解，在铂、的氯氟络合物微酸性溶液中，用硝酸六氨合钴使呈复盐沉淀。重量法测定量。
4试剂
除非另有说明，本标准所用试剂、器血等应符合YS/T371的规定。4.1硝酸(pl.42g/L)。
4.2盐酸（pl.19g/L)。
4.3过氧化氢（30%）。
4.4亚硝酸钠。
4.5硝酸六氨合钻饱和溶液：称取17g结晶硝酸六氨合钻（制备方法见附录A），加300mL水，加热溶解，用快速滤纸过滤后，稀释至1000mL。4.6硝酸六氨合钴洗液：0.5g/L。4.7无水乙醇。
4.8乙醚。
5设备
天平感量0.01mg。
6试样
先用丙酮擦除样品油污，再加工成碎屑，洗净，烘干，混匀。7分析步骤
7.1试料
称取一定量试样，使其中的量在10mg~50mg，精确至0.00001g。1
YS/T561—2009
独立进行两次测定，取其平均值。7.2测定
7.2.1将试料置于硬质玻璃管中，加10mL盐酸，2mL过氧化氢，封管后置于烘箱中于150℃土5℃加热溶解。
7.2.2开管后，将试液转入500mL烧杯中，蒸至近干，取下，加水至约400mL，盖上表面血，加热至约60℃，加5g亚硝酸钠，继续加热至溶液沸腾，边搅拌边加入20mL硝酸六氨合钻饱和溶液，继续搅拌至大量沉淀析出。保持微沸10min。7.2.3将烧杯浸人冷水中冷却约1h。用预先洗净、干燥、恒重好的4号玻璃砂芯抽滤，用带橡皮头的玻璃棒将沾附在烧杯壁上的沉淀擦下，用硝酸六氨合钻洗液将烧杯中的沉淀完全洗入玻璃砂芯埚中，用同样的洗液再洗沉淀2次，用无水乙醇洗3次，乙醚洗1次。7.2.4将玻璃砂芯埚放入玻璃减压干燥器中干燥30min，称重，再干燥，直至恒重。分析结果的计算
按式（1)计算的质量分数WRh，数值以%表示：WRh
式中：
(ml-mz)×0.19054
佬复盐沉淀和埚的质量，单位为克（g）；埚的质量，单位为克(g)；
试料的质量，单位为克（g)；
0.19054一一的复盐换算成的因数。所得结果应表示至二位小数。
9精密度
9.1重复性限(r)
......(1)
在重复性条件下获得的两次测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值，不超过重复性限(r）。超过重复性限(r)的情况不超过5%。重复性限(r)按表1数据采用线性内插法求得。
质量分数/%
9.2允许差
实验室之间分析结果的差值应不大于表2所列允许差。表2
质量分数/%
5.00~20.00
>20.00~30.00
>30.00~70.00
>70.00~95.00
重复性限(r)/%
允许差/%
附录A
(资料性附录)
硝酸六氨合钴的制备方法
YS/T5612009
将73g硝酸钴溶于100mL水中，加入80g硝酸铵，2g活性炭，180mL氨水。于溶液中通空气3h～4h。加入1300mL硝酸酸化水，加热至约70℃。过滤除去活性炭，往滤液中加人200mL硝酸用玻砂漏斗过滤析出的橙色晶状沉淀。用水和乙醇洗涤沉淀，在100℃干燥后备用。YS/T561-2009
中华人民共和国有色金属
行业标准
贵金属合金化学分析方法
铂佬合金中佬量的测定
硝酸六氨合钴重量法
YS/T561—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
568517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2010年3月第一版
2010年3月第一次印刷
书号：155066·2-20481
定价14.00
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国有色金属行业标准YS/T561-2009
代替YS/T561-2006
贵金属合金化学分析方法
铂合金中佬量的测定
硝酸六氨合钴重量法
Methodforchemicalanalysisofpreciousmetalsalloys-Platinum-rhodium alloys--Determination of rhodium content-Hexaamminecobaltnitrategravimetriy2009-12-04发布
中华人民共和国工业和信息化部2010-06-01实施
本标准代替YS/T561一2006《铂佬合金化学分析方法本标准与YS/T561一2006相比，主要有如下变动：量的测定》。Www.bzxZ.net
YS/T561-2009
标准名称由《铂合金化学分析方法量的测定》改为《贵金属合金化学分析方法铂合
金中量的测定硝酸六氨合钴重量法》；一测定范围由原来的5%~70%修订为5%~95%；按照GB/T20001.4-2001格式要求重新编写。本标准的附录A为资料性附录。
本标准由全国有色金属标准化技术委员会提出并归口。本标准起草单位：贵研铂业股份有限公司。本标准主要起草人：罗一江、陶赛祥、杨媛媛。本标准所代替标准的历次版本发布情况为：GB/T1485--1979；
——YS/T561-2006。
1范围
贵金属合金化学分析方法
铂佬合金中佬量的测定
硝酸六氨合钻重量法
本标准规定了铂合金中含量的测定方法。本标准适用于铂合金中含量的测定。测定范围：5%～95%。2规范性引用文件
YS/T561-2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YS/T371贵金属合金化学分析方法总则及一般规定3方法原理
试料用玻璃封管氯化法溶解，在铂、的氯氟络合物微酸性溶液中，用硝酸六氨合钴使呈复盐沉淀。重量法测定量。
4试剂
除非另有说明，本标准所用试剂、器血等应符合YS/T371的规定。4.1硝酸(pl.42g/L)。
4.2盐酸（pl.19g/L)。
4.3过氧化氢（30%）。
4.4亚硝酸钠。
4.5硝酸六氨合钻饱和溶液：称取17g结晶硝酸六氨合钻（制备方法见附录A），加300mL水，加热溶解，用快速滤纸过滤后，稀释至1000mL。4.6硝酸六氨合钴洗液：0.5g/L。4.7无水乙醇。
4.8乙醚。
5设备
天平感量0.01mg。
6试样
先用丙酮擦除样品油污，再加工成碎屑，洗净，烘干，混匀。7分析步骤
7.1试料
称取一定量试样，使其中的量在10mg~50mg，精确至0.00001g。1
YS/T561—2009
独立进行两次测定，取其平均值。7.2测定
7.2.1将试料置于硬质玻璃管中，加10mL盐酸，2mL过氧化氢，封管后置于烘箱中于150℃土5℃加热溶解。
7.2.2开管后，将试液转入500mL烧杯中，蒸至近干，取下，加水至约400mL，盖上表面血，加热至约60℃，加5g亚硝酸钠，继续加热至溶液沸腾，边搅拌边加入20mL硝酸六氨合钻饱和溶液，继续搅拌至大量沉淀析出。保持微沸10min。7.2.3将烧杯浸人冷水中冷却约1h。用预先洗净、干燥、恒重好的4号玻璃砂芯抽滤，用带橡皮头的玻璃棒将沾附在烧杯壁上的沉淀擦下，用硝酸六氨合钻洗液将烧杯中的沉淀完全洗入玻璃砂芯埚中，用同样的洗液再洗沉淀2次，用无水乙醇洗3次，乙醚洗1次。7.2.4将玻璃砂芯埚放入玻璃减压干燥器中干燥30min，称重，再干燥，直至恒重。分析结果的计算
按式（1)计算的质量分数WRh，数值以%表示：WRh
式中：
(ml-mz)×0.19054
佬复盐沉淀和埚的质量，单位为克（g）；埚的质量，单位为克(g)；
试料的质量，单位为克（g)；
0.19054一一的复盐换算成的因数。所得结果应表示至二位小数。
9精密度
9.1重复性限(r)
......(1)
在重复性条件下获得的两次测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值，不超过重复性限(r）。超过重复性限(r)的情况不超过5%。重复性限(r)按表1数据采用线性内插法求得。
质量分数/%
9.2允许差
实验室之间分析结果的差值应不大于表2所列允许差。表2
质量分数/%
5.00~20.00
>20.00~30.00
>30.00~70.00
>70.00~95.00
重复性限(r)/%
允许差/%
附录A
(资料性附录)
硝酸六氨合钴的制备方法
YS/T5612009
将73g硝酸钴溶于100mL水中，加入80g硝酸铵，2g活性炭，180mL氨水。于溶液中通空气3h～4h。加入1300mL硝酸酸化水，加热至约70℃。过滤除去活性炭，往滤液中加人200mL硝酸用玻砂漏斗过滤析出的橙色晶状沉淀。用水和乙醇洗涤沉淀，在100℃干燥后备用。YS/T561-2009
中华人民共和国有色金属
行业标准
贵金属合金化学分析方法
铂佬合金中佬量的测定
硝酸六氨合钴重量法
YS/T561—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
568517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2010年3月第一版
2010年3月第一次印刷
书号：155066·2-20481
定价14.00
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
