GB/T 18359-2009
标准分类号
标准ICS号:成像技术>>印制技术>>37.100.01印制技术综合
中标分类号:综合>>经济、文化>>A17印刷技术
出版信息
出版社:中国标准出版社
页数:16页
标准价格:18.0 元
出版日期:2009-12-01
相关单位信息
首发日期:2001-06-07
起草人:沙晓青、陈曦、蔡京生、郭绪、谢志强、邢红权、袁晓宇、韩四喜、黄志军、徐汉宾
起草单位:人民教育出版社、中国制浆造纸研究院、芬欧汇川(常熟)纸业有限公司、河南银鸽实业投资股份有限公司、安徽新华印刷股份有限公司、河南第一新华印刷厂
归口单位:全国印刷标准化技术委员会
提出单位:新闻出版总署
发布部门:中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门:全国印刷标准化技术委员会
标准简介
本标准规定了中小学教科书用纸、制版、印刷、装订等质量要求和检验方法,包括成品批质量抽检方法及包装、运输、贮存的要求。本标准适用于普通中小学使用的各种教科书。中小学教学辅助用书及其他类别的教科书可参照采用本标准。 GB/T 18359-2009 中小学教科书用纸、印制质量要求和检验方法 GB/T18359-2009 标准下载解压密码:www.bzxz.net
本标准规定了中小学教科书用纸、制版、印刷、装订等质量要求和检验方法,包括成品批质量抽检方法及包装、运输、贮存的要求。
本标准适用于普通中小学使用的各种教科书。中小学教学辅助用书及其他类别的教科书可参照采用本标准。
本标准代替GB/T18359-2001《中小学教科书用纸、印制质量标准和检验方法》。
本标准与GB/T18359-2001相比,主要变化如下:
---按照GB/T1.1-2000的要求对标准格式进行了修改。
---修改了标准的名称,将原标准名称中的标准更改为要求。
---对纸张的分类及使用方法重新表述,新增涂布美术印刷纸和彩色胶版印刷纸的纸张类型,修改原标准中纸张的技术要求。
---增加纸张吸水性的定量技术要求和检验方法,取代原标准中施胶度的定量技术要求和检验方法。
---增加制版方面的技术要求和检验方法。
---增加覆膜质量的定量技术要求和检验方法。
---增加胶粘订书刊粘接强度的定量技术要求及检验方法。
---增加教科书成品批量抽检办法。
本标准由新闻出版总署提出。
本标准由全国印刷标准化技术委员会归口。
本标准起草单位:人民教育出版社、中国制浆造纸研究院、芬欧汇川(常熟)纸业有限公司、河南银鸽实业投资股份有限公司、安徽新华印刷股份有限公司、河南第一新华印刷厂。
本标准起草人:沙晓青、陈曦、蔡京生、郭绪、谢志强、邢红权、袁晓宇、韩四喜、黄志军、徐汉宾。
本标准于2001年首次发布,本次为第一次修订。
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T450 纸和纸板 试样的采取及试样纵横向、正反面的测定(GB/T450-2008,ISO186:2002,MOD)
GB/T451.1 纸和纸板尺寸及偏斜度的测定
GB/T451.2 纸和纸板定量的测定(GB/T451.2-2002,eqvISO536:1995)
GB/T456 纸和纸板平滑度的测定(别克法)(GB/T456-2002,idtISO5627:1995)
GB/T457 纸和纸板 耐折度的测定(GB/T457-2008,ISO5626:1993,MOD)
GB/T459 纸和纸板伸缩性的测定(GB/T459-2002,eqvISO5635:1978)
GB/T462 纸、纸板和纸浆 分析试样水分的测定(GB/T462-2008,ISO287:1985,ISO638:1978,MOD)
GB/T1540 纸和纸板吸水性的测定(可勃法)(GB/T1540-2002,neqISO535:1991)
GB/T1541 纸和纸板 尘埃度的测定
GB/T1543 纸和纸板 不透明度(纸背衬)的测定(漫反射法)(GB/T1543-2005,ISO2471:1998,MOD)
GB/T1545 纸、纸板和纸浆 水抽提液酸度或碱度的测定(GB/T1545-2008,ISO6588:1981,MOD)
GB/T7974 纸、纸板和纸浆亮度(白度)的测定 漫射/垂直法(GB/T7974-2002,neqISO2470:1999)
GB/T10335.1 涂布纸和纸板 涂布美术印刷纸(铜版纸)
GB/T10739 纸、纸板和纸浆试样处理和试验的标准大气条件(GB/T10739-2002,eqvISO187:1990)
GB/T12911 纸和纸板油墨吸收性的测定法
GB/T12914-2008 纸和纸板 抗张强度的测定(ISO1924-1:1992,ISO1924-2:1994,MOD)
GB/T22363 纸和纸板粗糙度的测定(空气泄漏法) 本特生法和印刷表面法(GB/T22363-2008,ISO87912:1990,ISO8791-4:1992,MOD)
GB/T22365-2008 纸和纸板印刷表面强度的测定(ISO3783:1980,MOD)
CY/T5 平版印刷品质量要求及检验法
前言Ⅲ
1 范围1
2 规范性引用文件1
3 技术要求2
4 成品批质量抽检方法6
5 检验方法6
6 包装、运输、贮存8
标准内容

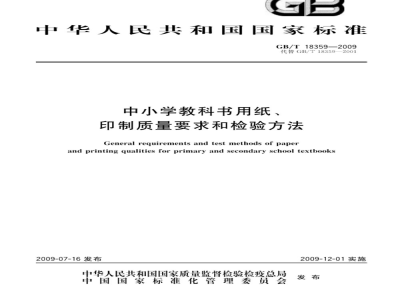

ICS37.100.01
中华人民共和国国家标准
GB/T18359—2009
代替GB/T18359—2001
中小学教科书用纸、
印制质量要求和检验方法
Generalrequirementsandtestmethodsofpaperand printing qualities for primary and secondary school textbooks2009-07-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-12-01实施
规范性引用文件
技术要求
...........
成品批质量抽检方法
检验方法
包装、运输、贮存
GB/T18359—2009
GB/T18359—2009
本标准代替GB/T18359一2001《中小学教科书用纸、印制质量标准和检验方法》。本标准与GB/T18359一2001相比,主要变化如下:按照GB/T1.1一2000的要求对标准格式进行了修改修改了标准的名称,将原标准名称中的“标准”更改为“要求”。一对纸张的分类及使用方法重新表述,新增涂布美术印刷纸和彩色胶版印刷纸的纸张类型,修改原标准中纸张的技术要求。
-增加纸张吸水性的定量技术要求和检验方法,取代原标准中施胶度的定量技术要求和检验方法。
增加制版方面的技术要求和检验方法。增加覆膜质量的定量技术要求和检验方法。增加胶粘订书刊粘接强度的定量技术要求及检验方法。增加教科书成品批量抽检办法。本标准由新闻出版总署提出。
本标准由全国印剧标准化技术委员会归口。本标准起草单位:人民教育出版社、中国制浆造纸研究院、芬欧汇川(常熟)纸业有限公司、河南银鸽实业投资股份有限公司、安徽新华印剧股份有限公司、河南第一新华印刷厂。本标准起草人:沙晓青、陈曦、蔡京生、郭绪、谢志强、邢红权、袁晓宇、韩四喜、黄志军、徐汉宾。本标准于2001年首次发布,本次为第一次修订。1范围
中小学教科书用纸、
印制质量要求和检验方法
GB/T18359—2009
本标准规定了中小学教科书用纸、制版、印刷、装订等质量要求和检验方法,包括成品批质量抽检方法及包装、运输、贮存的要求。本标准适用于普通中小学使用的各种教科书。中小学教学辅助用书及其他类别的教科书可参照采用本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括斯误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。试样的采取及试样纵横向、正反面的测定(GB/T450—2008,ISO186:GB/T450
纸和纸板
2002,MOD)
GB/T 451.1
GB/T 451.2
GB/T456
GB/T457
GB/T459
GB/T462
1978,MOD)
GB/T 1540
GB/T1541
GB/T1543
1998,MOD)
GB/T1545
GB/T 7974
纸和纸板尺寸及偏斜度的测定
纸和纸板定量的测定(GB/T451.2—2002,eqvISO536:1995)纸和纸板平滑度的测定(别克法)(GB/T456—2002,idtISO5627:1995)纸和纸板耐折度的测定(GB/T457—2008,ISO5626:1993,MOD)纸和纸板伸缩性的测定(GB/T459—2002,eqvISO5635:1978)分析试样水分的测定(GB/T462—2008,ISO287:1985,ISO638;纸、纸板和纸浆
纸和纸板吸水性的测定(可勃法)(GB/T1540—2002,neqISO535:1991)纸和纸板尘埃度的测定
纸和纸板
不透明度(纸背衬)的测定(漫反射法)(GB/T1543一2005,ISO2471:纸、纸板和纸浆
水抽提液酸度或碱度的测定(GB/T1545—2008,ISO6588:1981,纸、纸板和纸浆亮度(白度)的测定GB/T10335.1
GB/T 10739
GB/T12911
漫射/垂直法(GB/T7974—2002,neqISO2470;涂布纸和纸板
涂布美术印剧纸(铜版纸)
纸、纸板和纸浆试样处理和试验的标准大气条件(GB/T10739一2002,eqvISO187:纸和纸板油墨吸收性的测定法
GB/T12914—2008
纸和纸板抗张强度的测定(ISO1924-1:1992,ISO1924-2:1994,MOD)GB/T22363
纸和纸板粗糙度的测定(空气泄漏法)本特生法和印刷表面法(GB/T223632008.ISO8791-2:1990.ISO8791-4:1992.MOD)GB/T22365—2008
纸和纸板印刷表面强度的测定(ISO3783:1980,MOD)CY/T5平版印刷品质量要求及检验法1
GB/T18359—2009
CY/T30
CY/T40
胶印印版制作(CY/T30—1999,eqvISO12218:1997)书刊装订用EVA热熔胶使用要求及检测方法纸质印刷品覆膜过程控制及检测方法QB/T1012
QB/T1211
QB/T2358
QB/T2693
技术要求
纸张要求
胶版印刷纸
胶印书刊纸
塑料薄膜包装袋
彩色胶版印刷纸
第1部分:基本要求
热合强度试验方法
中小学教科书正文应使用QB/T2693规定的彩色胶版印刷纸、QB/T1012规定的胶版印刷纸3.1.1
或QB/T1211规定的胶印书刊纸,封面应使用120g/m2及以上的彩色胶版印刷纸或GB/T10335.1规定的涂布美术印剧纸,彩色插页应使用90g/m2及以上的彩色胶版印刷纸、胶版印刷纸或涂布美术印美术教科书彩色内文应使用涂布美术印刷纸。剧纸。
纸张的技术指标应符合表1的规定。表1
指标名称
定量偏差
厚度偏差
亮(白)度
不透明度
平滑度
正反面平均
正反面差
印刷表面粗糙度
油墨吸收性
卷简纸(纵向)
平板纸(纵横平均)
吸水性
伸缩性(横向)
纸张技术要求
N·m/g免费标准下载网bzxz
N·m/g
胶印书刊纸
胶版印刷纸
72.0~80.0
75.0~85.0
20.0~40. 0
彩色胶版
印剧纸
80.0~90.0
涂布美术印刷纸
85.0~90.0
尘埃度
指标名称
耐折度(横向)
≥0. 2mm2~0.5mm
的尘埃不多于
>0,5 mm2~1.5 mm
的尘埃不多于
>1.5mm的尘埃
印刷表面强度
(中黏度拉毛油、正反面均)
交货水分
表1(续)
胶印书刊纸
不应有
胶版印剧纸
不应有
GB/T18359—2009
彩色胶版
印剧纸
不应有
涂布美术印刷纸
不应有
卷筒纸宽度偏差应不超过士3mm,卷筒直径为800mm士50mm;全张平板纸尺寸偏差应不超过士3mm,偏斜度应不超过3mm。3.1.4
卷筒纸每卷的接头不多于2个,外包装及接头处应有明确标识。同批纸的亮(白)度差值不大于3.0%。纸张在印刷过程中不应有透印和明显的掉毛、掉粉现象。纸张应平整,纤维组织应均匀,色泽应一致,每批纸张均不应有明显差异纸面不应有影响印刷使用的外观纸病,如砂子、硬质块、褶皱及各种条痕、斑点、透光点、裂口、孔3.1.7
眼等,无纸片、残张、破损、折角等。按5.1.17、5.1.18方法检测,有纸病试样部分总质量应不超过试样总质量的1%。
分色片要求
分色片应符合:
实地密度≥3.50;
片基灰雾密度≤0.15;
对角线套准误差≤0.01%;
网线数(网点频率):单色图像为40cm-1~48cm-1,彩色图像为48cm-1~70cm-1;注:cm-\即线/cm,
软片线性化的阶调值误差≤土2%;文字、网点无破裂;
版面干净,无脏迹、划痕和折痕。印版制作要求
测控条上50%的阶调值转移到印版的阶调值减少量,见表2。2测控条上50%的阶调值转移到印版的阶调值减少量表2
网线数/cm
注1:在该范围内阶调值减少量与网线数成正比。注2:上述数据对应的是阳图型PS版50%控制块的阶调值减少量/%
4. 5~6. 0
GB/T18359—2009
测控条上独立的、不透明的、直径大于25um的网点都应以不变的形状转移到胶印印版上。印刷要求
单色印刷应符合:
印刷墨色均匀,印页折标印刷实地密度测量值:0.91.3;文字清晰,无重影、缺笔、断划、糊字、缺字等;图内文字清楚;
线条、表格清楚,无明显模糊不清;页面无明显褶皱、折痕、脏迹;正反面套印允差≤2.0mm。
彩色印刷应符合:
印刷实地密度测量值应符合表3的要求。表3
印刷实地密度测量值
纸张类型
涂布美术印剧纸
黄(Y)
品红(M)
青(C)
黑(K)
0.85~1.20
1.25~1.60
1.30~1.65
1.40~1.80
注1:表中测量值为ISO标准T状态下密度值。注2:上述密度值为绝对密度值。b)
亮调阶调值至少3%(60cm-1)网点可以再现,文字清晰,无重影、缺笔、断划、糊字、缺字等、彩色胶版印刷纸/胶版印刷纸
0.80~1.05
1.10~1.40
1.10~1.40
1.00~1.50
图像层次分明,网点清晰,印刷相对反差值K应符合表4要求。表4
印刷相对反差K值
纸张类型
徐布美术印剧纸
黄(Y)
品红(M)
青(C)
黑(K)
K=(D*地—Ds5%网点)/D地
式中D实地表示实地密度;D:s%网点表示75%网点的密度。e)
套印误差≤0.20mm。
彩色胶版印刷纸/胶版印剧纸
颜色符合付印样,同批产品同色印刷实地密度允许误差应符合表5的要求。3.5
黄(Y)
品红(M))
青(C)
黑(K)
同批产品同色印刷实地密度允许误差纸张类型
涂布美术印剧纸
版面干净,图像完整,页面无明显褶皱、折痕、脏迹。装订要求
折页与配页
三折及三折以上书帖,应划口排除空气;书帖平服整齐,无明显皱褶、折角、残页、套帖、缩帖和脏迹;GB/T18359—2009
彩色胶版印刷纸/胶版印剧纸
以页码中心点为准,相连两页之间页码位置允许误差≤4.0mm,全书页码位置允许误差≤7.0mm,画面接版允许误差≤1.5mm;页码和版面顺序正确,无错帖。封面覆膜、上光
覆膜粘接强度≥2.67N/cm,或者当薄膜与印刷品剥离时,所有图文上的油墨都应全部或部分转移到薄膜胶面上;
覆膜后分割的齐边尺寸准确,标称尺寸允差士1mm;覆膜前后色差应符合表6的要求:表6
膜类型
亮光膜
亚光膜
黑(B)
覆膜产品四色实地油墨色差要求品红(M)
青(C)
表面干净、平整、不模糊,无脏迹、明显卷曲、皱折、破口、起膜、气泡、亏膜、划痕;封面上光均匀,无划痕、脏迹。胶粘装订
书芯订联
黏合剂应符合CY/T40的要求,
黄(Y)
铣背深度以书帖被铣透为准,以保证黏合剂能渗透到书帖最里页,不出现散页、脱页和书背折断现象。铣背歪斜度(天头到地脚)≤1.0mm。施胶厚度≤1.5mm
胶粘订书刊粘接强度要求:在书册胶订成书后,胶层与书页的粘接强度≥4.5N/cm。包封面
侧胶选用应符合CY/T40的要求;侧胶宽度为3.0mm~7.0mm,无侧胶粘接不牢或缺胶、溢胶、粘连图文等缺陷;粘贴封面应正确、平整;
定型后的书背应平直,无明显空背、褶皱、挂胶等缺陷。骑马订装
配帖顺序正确。
GB/T18359—2009
订位为钉锯外订眼距书芯长上下各1/4处,允许误差土3.0mm。钉锯均订在折缝线上,允差1.0mm。
无坏钉、漏订及重订,书册平服,钉脚平整、牢固。成品质量
教科书成品外观质量应符合表7要求:表7
指标名称
成品幅面裁切尺寸误差
成品歪斜
封面勒口与书芯前口误差
书背字平移、重斜误差
整体外观
成品批质量抽检方法
成品外观质量要求
允差值、范围或描述
≤±1.5mm
书厚≤10mm:允差≤1mm
10mm<书厚≤20mm:允差≤2mm
20mm<书厚≤30mm:允差≤2.5mm书厚>30mm允差≤3mm
无明显刀花、酸头、无毛边
整洁平服,无压痕、脏违、小页教科书成品批质量抽检采用一次抽样方案,抽样方案样本大小、合格判定指标按表8执行。当抽样中不合格样品数大于合格判定数时,检验结果为批质量不合格。表8
一次抽样、判定方案(检查水平为S-3,AQL值为6.5)批量
样本量
合格判定数
检验方法
纸张质量检验
151~500
501~3200
3201~35000
35 001~500 000
纸张试样的采取和处理按GB/T450和GB/T10739的规定进行。纸张的尺寸和偏差检验按GB/T451.1的规定进行。纸张的定量检验按GB/T451.2的规定进行。纸张的亮(白)度检验按GB/T7974的规定进行。纸张的不透明度检验按GB/T1543的规定进行。纸张的平滑度检验按GB/T456的规定进行。单位:册
>500 000
印刷表面粗糙度检验按GB/T22363的规定进行。夹样压力为980kPa,彩色胶版纸应使用软垫,涂布美术印刷纸应使用硬垫5.1.8
纸张的油墨吸收性检验按GB/T12911的规定进行,纸张的抗张指数检验按GB/T12914一2008的规定进行,如有争议以恒速拉伸法仲裁。纸张的吸水性检验按GB/T1540的规定进行纸张伸缩率检验按GB/T459的规定进行。2纸张的耐折度检验按GB/T457的规定进行。5.1.12
纸张的尘埃度检验按GB/T1541的规定进行GB/T18359—2009
纸张的印刷表面强度按GB/T22365一2008的规定进行,使用国产中黏度拉毛油,如有争议以电动加速法进行仲裁。
纸张的pH检验按GB/T1545的规定进行。纸张的水分检验按GB/T462的规定进行。卷简纸内部纸病的测定:取卷简纸的外部10层·去掉最外部5层,其余5层为样品。将其切成0.05m2的试样,选择并称重有纸病的试样,求出有纸病的试样占总试样的质量百分比。5.1.18
平板纸纸病的测定:每批纸随机抽取10张作为样品,将其切成0.05m2的试样,选择并称重有纸病的试样,求出有纸病的试样占总试样的质量百分比。5.2分色片质量检测方法
按CY/T30中的规定进行。
印版制作质量检测方法
接CY/T30中的规定进行。
5.4印刷质量检测方法
按照CY/T5中的规定进行。
5.5装订质量检验方法
5.5.1折页与配页检测方法
3.5.1中a)、b)、d)三项使用目测法,人工手动检查,c)项使用精度为0.1mm的标准直尺进行。5.5.2封面覆膜、上光质量检测方法按CY42规定的方法进行。
5.5.3胶粘装订检测方法
5.5.3.1书芯订联检测方法
5.5.3.1.1黏合剂检测按照CY/T40的要求进行。5.5.3.1.2铣背深度检测用人工目测法检查,铣背歪斜度和施胶厚度使用精度为0.1mm的标准直尺检测。
5.5.3.1.3胶粘订书刊粘接强度检测方法在23士3℃环境下,将所测试胶粘订样书的中心页,通过一平板中间的细条缝,此时该书页两侧其他书页应以该条缝为中心线,平铺于平板之上。为使其平铺可以使用重物静压其上。之后用夹具将书页固定住,以使书页可以均匀承受缓慢增加的静态拉力。一般情况下,夹具的位移速度不应大于5mm/s。
当书页所受外力F与书页长L的比值≥4.5N/cm,书页未从书背处脱落即可判定该胶订样书的粘接强度合格
5.5.3.2包封面检测方法
5.5.3.2.1测胶检测按照CY/T40的要求进行。5.5.3.2.2侧胶宽度使用精度为0.1mm的标准直尺人工测量。5.5.3.2.3侧胶粘接情况和书背要求由人工目测检查。5.5.4骑马订装检测方法
3.5.4中的a)和c)用人工目测法进行检测,b)使用精度为0.1mm的标准直尺进行检测。5.6成品质量检测方法
5.6.1表7中的成品幅面裁切尺寸误差、成品歪斜、封面勒口与书芯前口误差、岗线、书背字平移、歪斜误差使用精度为0.1mm的标准直尺,进行人工测量检查。5.6.2表7中的切口、整体外观直接人工目测检查。7
GB/T18359—2009
包装、运输、贮存
印刷成品用专用包装材料包紧、包实;每包有符合相关标准与规定的标识。运输
不允许踩踏、重压或从高处扔下,注意防雨、防潮、防晒、防腐。6.3存
环境温度、湿度适宜。注意防潮、防晒、防油污、防蛀、防腐、不能重压。8
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
