本标准规定了包含消防、逃生、疏散以及设施内人员营救等相关信息的疏散平面图的设计原则与要求。 本 标准适用于室内疏散使用的疏散平面图,这些疏散平面图在紧急情况下也可供消防员使用。疏散平面图以标志形式设置在公共场所和工作区域中。本标准不适用于室外安全服务使用的平面图,也不适用于专业人员使用的专业技术详图。
本标准按照GB/T1.1—2009给出的规则起草。
本标准使用重新起草法修改采用ISO23601:2009《安全识别 逃生与疏散平面图标志》。
本标准与ISO23601:2009相比,做了如下结构调整:
———删除了术语3.2和3.3,术语编号重新做了调整;
———将第5章由列项形式改为条的形式,其中5.1对应原文第一段,5.2对应列项a),以此类推;
———将第6章由列项形式改为条的形式,其中6.1对应原文列项a),以此类推。
本标准与ISO23601:2009的技术性差异及其原因如下:
———关于规范性引用文件,本标准做了具有技术性差异的调整,以便于标准在我国的应用。调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下:
● 用修改采用国际标准的GB/T2893.1—2004、GB/T2893.3和GB/T26443分别代替
ISO3864-1:2002、ISO3864-3和ISO17398;
● 用与国际标准在技术内容上对应但没有采标关系的GB/T15565(所有部分)代替
ISO17724。
———在第6章中增加中文的使用规定(见6.1和6.2),以便适应我国的需要;
———修改了7.1中关于图名文字的使用规定,以便适应我国的需要。
本标准与ISO23601:2009相比,作了以下编辑性修改:
———修改了表1,将表1中大写字母在图名中字高的示例修改为中文在图名中字高的示例。
本标准由全国图形符号标准化技术委员会(SAC/TC59)提出并归口。
本标准起草单位:中国标准化研究院、国家旅游局、中国民用航空总局航空安全技术中心。
本标准主要起草人:陈永权、白殿一、汪黎明、邹传瑜、张亮、刘家伟。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2893.1—2004 图形符号 安全色和安全标志 第1部分:工作场所和公共区域中安全标志的设计原则(ISO3864-1:2002,MOD)
GB/T15565(所有部分) 图形符号 术语
GB/T2893.3 图形符号 安全色和安全标志 第3 部分:安全标志用图形符号设计原则(GB/T2893.3—2010,ISO3864-3:2006,MOD)
GB/T26443 安全色和安全标志 安全标志的分类、性能和耐久性(GB/T26443—2010,ISO17398:2004,MOD)
ISO7010 图形符号 安全色和安全标志 用于工作场所和公共区域的安全标志(Graphicalsymbols—Safetycoloursandsafetysigns—Safetysignsusedinworkplacesandpublicareas)
前言 Ⅲ
引言 Ⅳ
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 总则 2
5 设计要求 2
6 疏散平面图各元素的尺寸 3
7 内容和表示 3
7.1 图名 3
7.2 总平面图 3
7.3 疏散详图 4
7.4 安全通告 4
7.5 图例 4
7.6 其他信息 4
7.7 颜色的使用 5
7.7.1 疏散路线 5
7.7.2 安全标志 5
7.7.3 观察者的位置 5
7.7.4 背景色 5
7.7.5 设施结构要素的轮廓线 5
7.7.6 图名 5
7.7.7 文字 5
8 材料 5
9 安装位置 5
10 检查和修订 6
附录A (资料性附录) 疏散平面图示例 7
参考文献 12

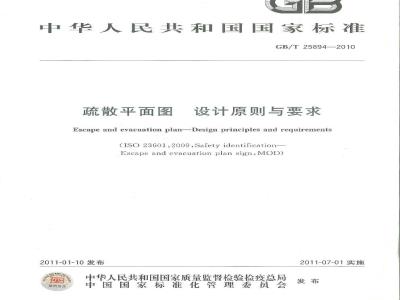

ICS01.080.01
中华人民共和国国家标准
GB/T25894—2010
疏散平面图
设计原则与要求
Escape and evacuation plan-Design principles and requirements(ISO23601:2009SaletyidentificationEscape and cvacuation plan sign,MOD)2011-01-10发布
中华人民共和国国家质量监督检验检疫总局数码防伪免费标准下载网bzxz
中国国家标准化管理委员会
2011-07-01实施
规范性引用文件
术语和定义
设计要求
疏散平面图各元素的尺寸
内容和表示
总平面图
疏散详图
安全通告
其他信息
颜色的使用
疏散路线
安全标志
观察者的位置
背景色
设施结构要素的轮廊线
安装位置
10检查和修订
附录A（资料性附录）疏散平面图示例参考文献
GB/T25894—2010
本标准按照GB/T1.1—2009给出的规则起草。GB/T25894—2010
本标准使用重新起草法修改采用ISO23601：2009《安全识别逃生与疏散平面图标志》。本标准与ISO23601：2009相比，做了如下结构调整：删除了术语3.2和3.3，术语编号重新做了调整：将第5章山列项形式改为条的形式，其中5.1对应原文第一段，5.2对应列项a），以此类推；将第6章由列项形式收为条的形式，其中6.1对应原文列项a，以此类推。本标准与ISO23601：2009的技术性差异及其原因如下：关于规范性引用文件，本标准做了具有技术性差异的调整，以便于标准在我国的应用。调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：。用修改采用国际标准的GB/T2893.12004、GB/T2893.3和GB/T26443分别代替ISO3864-1:2002、ISO3864-3和ISO17398；。用与国际标准在技术内容上对应但没有采标关系的GB/T15565（所有部分）代替ISO17724。
在第6章中增加中文的使用规定（见6.1和6.2)，以使适应我国的需要；修改了7.1中关于图名文字的使用规定，以便适应我国的需要。本标准与ISO23601：2009相比，作了以下编辑性修改：修改了表1，将表1中大写字母在图名中字高的示例修改为中文在图名中字高的示例。本标准由全国图形符号标准化技术委员会（SAC/TC59)提出并归口。本标准起草单位：中国标准化研究院、国家旅游局、中国民用航空总局航空安全技术中心。本标准主要起草人：陈永权、白殿一、汪黎明、邹传瑜、张亮、刘家伟。GB/T258942010
用于在公共设施内传递疏散路线信息的系统驱需标准化，以便依赖尽可能少的文字就可以使疏散路线信息获得理解。同时，随着我国贸易、旅游和人员流动的不断增长，也迫切需要一种传递安全信息的通用方式。
本标准可降低公共设施使用的风险，并能够减少在紧急情况下可能出现的混乱。本标准通过安全标志、颜色和具体的设计要求确立了一种通用方法，即：以图形的形式表示观察者与通往紧急出口的预定疏散路线的相对位置，以及与疏散路线相接近或吡邻的消防安全设备或应急设备的相对位置。疏散平面图是设施的应急导向系统（见GB/T23809)不可或缺的重要组成部分。1范围
疏散平面图
设计原则与要求
GB/T25894—2010
本标准规定了包含消防、逃生、疏散以及设施内人员营救等相关信息的疏散平面图的设计原则与要求。
本标准适用于室内疏散使用的疏散平面图，这些疏散平面图在紧急情况下也可供消防员使用。疏散平面图以标志形式设置在公共场所和工作区域中。本标准不适用于室外安全服务使用的平面图，也不适用于专业人员使用的专业技术详图。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2893.1一2004图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设计原则（ISO3864-1：2002，MOD）GB/T15565（所有部分）图形符号术语GB/T2893.3图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则(GB/T2893.3—2010,ISO3864-3:2006,MOD)GB/T26443安全色和安全标志安全标志的分类、性能和耐久性（CB/T264432010，ISO17398:2004,MOD)
ISO7010图形符号安全色和安全标志用于工作场所和公共区域的安全标志（GraphicalsymbolsSafety colours and safety signs-Safety signs uscd in workplaces andpublic areas)3术语和定义
GB/T15565界定的以及下列术语和定义适用于本文件。3.1
应急安全通告emergencysafetynotice供设施使用者在发生紧急情况时遵守的指示。3.2
疏散详图escapeplandetail
以楼层平面图为基础，对总平面图中所标示区域的详细图示。3.3
消防安全通告firesafetynotice供设施使用者在发生火灾时遵守的指示。3.4
总平面图overviewplan
用于将疏散详图与整个设施或场所联系起来的简化图示。GB/T25894—2010
4总则
在应用本文件之前，消防安全管理程序已经确定了些将在疏散平面图上应显示的必要元素。疏散平面图应反映出对以下信息的研究：a)
消防安全手册和规程：
当前场所和设施的平面图，图中包含经实地验证过的设施关键特征；b
所有疏散路线的标识：
疏散规划文件，文件中包含人群的预期移动、所有给出的指示以及指示的给出方式；d)
所有消防设备及报警装置的位置：应急设备及疏散辅助装备的位置；f)
在紧急情况下或发生更时所需买取的行幼；g）
h）避难场所和集合点的位置
疏平面图的作用是帮助人们根据规划好的疏散路线确定自己的位置疏散严面图是对设施应急导向系统（参见GB/T2380）的补充和完善5设计要求
5.1疏散平面图应依照设施的疏散顶案进审并应满足场所内无员的特是需求。设计
5.2疏散平面图上应标出观察者的确功应置5.3疏散平面图应为彩色图
5.4疏散平面图的比例尺取美于设通的大小图示的详细程度以及疏散平面图的预期设置位置。所使用的比例尺不应小于以下数据
a）大型设施为1：250；
b）中小型设施为1：100
c）单个房间内示的平面图为15
楼梯或走廊等细节光素可使用较大的比例尺绘制，以便增加醒日度或便于容纳安全标志。同一设施的一系列疏散平面图宜使用相同的比例尺。对于设施的某些特定区域，如停年场等，可使用不同的比例尺以便识别空白空间的范围。5.5在成套的疏散平面图中所有相同区域的图示都应致。5.6为了获得足够的清晰度和醒目度，疏散平面图上的重直照度在正常照明条件下不应低于501x在正常照明发生故障时能够提供应急照明的条件下，由普通材料或磷光材料构成的疏散平面图上的垂直照度不应低于51x。如果在正常照明发生故障时没有应急照明，或者在提供了符合GB/T23809规定的磷光应急导向系统的条件下，可使用含有磷光材料的疏散平面图。在所有上述情况中，磷光材料都不应低于GB/T26443规定的C级。5.7为了识别疏散平面图上的安全色，照明灯的显色指数R，应不小于40。光源不应使显色指数大幅降低。当疏散平面图由磷光材料制成时，应使用色荧光灯作为激励光源。不应使用低压钠灯。5.8疏散平面图的底色应使用白色安全色或符合GB/T2893.1—2004表4规定的磷光白色。5.9疏散平面图的最小尺寸应为297mm×420mm（^3），当疏散平面图设置在单个房间内时其尺寸m缩小到210mm×297mm（A4）。疏散平面图尺寸的容诈偏差为5%。5.10疏散平面图的内容应是最新的。5.11疏散平面图上显示的方位应与观察者相关，以便使位于图上左侧的位置实际也位于观察者的左侧，位于图上右侧的位置实际也位于观察者的名侧，2
GB/T25894—2010
5.12在疏散平面图上表示安全条件和消防设备时应使用安全标志，所使用的安全标志应与设施内安全条件或消防设备的安装位置上使用的安全标志相同，且应符合ISO7010的规定。5.13疏散平面图应包含图例。
5.14疏散平面图应具有图名，图名中应包含中文“疏散平面图”字样。5.15疏散平面图应显示出集合点的位置，并使其成为疏散详图或总平面图的一部分。6疏散平面图各元素的尺寸
6.1在预期的观察距离上，疏散平面图上显示的信息应清晰易读。中文最小字高应为3m，英文字母最小字高应为2mm。所选字体宜使文字在预期观察距离上具有最住的清晰度。6.2图名区域的最小高度至少应为疏散半面图最小外部尺寸的7%，图名文字的总行高（含行间距）至少应为图名区域高度的60%。
当图名仅使用中文时，图名区域及其文字的最小高度示例见表1。6.3疏散平面图上显示的安全标志的最小高度应为7mm。6.4表示设施结构墙体的图线其最小线宽应为1.6mm：表示设施内部分隔墙的图线，其最小线宽应为0.6mm。若在疏散平面图中表示出详细元素（如：楼梯、货架、窗口等），图线最小线宽应为0.15mm。
在表示较长的疏散走廊时宜在图中表示建筑特征或设备以使观繁者对走的大小或距离有一定的判断。
疏散平面图的尺寸
297×420（A3)
420×594CA2
594X84（A1)
841X1189(A0)
图名区域及其文字的最小高度示例疏散平面图的高度
注：中文字高指图名仅使用单行中文表示时的字高7
内容和表示
7.1图名
每个疏散平面图都应有图名。
图名区域的高度
中文守高
图名的文字宜使用中文或同时使用中文和英文，在少数民族自治区域可增加当地通用的民族文字。图名中的英文既可以用大写字母也可以用小写字母。7.2总平面图
除非小型设施的疏散详图本身就是该设施的概览图，否则每个疏散平面图中都应包含一个总平面图。
总平面图应包含：
a）集合点的位置；
整个设施或场所的平面图，图中突出显示疏散详图所包含的特定部分；b）
GB/T25894—2010
）周围区域（如：道路、停车场、其他建筑物等）的简化图示。总平面图的大小不应超出疏散平面图面积的10%。7.3疏散详图
疏散详图是疏散平面图中的主体部分。疏散详图应包含：
a）设施相关部分的楼层平面图，该平面图需要修改，以便。測除不必要的细节；
突出显示重要元素；
。提高清晰度并易于理解；
根据观察者的位置调整平面图的方向。所有横向的及纵向的紧急出口和疏散路线。如果从特定的“您在此”位置处开始给出方向指b）
示，则此类方向信息应使用符合GB/T2893.3类型D的箭头表示（见图1）。图1表示人移动方向的箭头（GB/T2893.3，箭头类型D）观察者的位置“您在此”（Youarehere)]。c
楼梯的位置。
供残障人士使用的所有特殊疏散设备。紧急消防设备及应急救援设备，如：消防报警器、灭火器、消防水带、急救设备等的位置和类型。由于使用了比例尺，有时不可能在疏散平面图上显示出安全标志的确切位置，这时可通过引出线将安全标志分别显示在离正确位置最近的可用空白处（见图A.1)。g）作为建筑特征的电梯位置。
7.4安全通告
疏散平面图应始终伴有消防安全通告和应急安全通告。安全通告可位于疏散平面图内或位丁疏散平面图旁。
7.5图例
疏散平面图上应显示图例，图例应给出疏散平面图上使用的安全标志、图形符号及颜色的含义。图例的示例见附录A。
7.6其他信息
疏散平面图上还应包含以下信息：图的设计者；
设施名称；
楼层名称，
d）图的设计H期和修订编号；
e）图编号。
7.7颜色的使用
7.7.1疏散路线
GB/T25894—2010
方向箭头应使用符合GB/T2893.1-2004规定的绿色安全色。疏散路线应使用与箭头有足够对比度的淡绿色突出显示。
注；在使用磷光材料时，可通过将疏散路线半色调或增加阴影线等绘图方法，使疏散路线的方向箭头在黑暗环境中依然清晰可见。
7.7.2安全标志
安全标志应使用符合GB/T2893.12004规定的安全色。7.7.3观察者的位置
观察者的位置应使用GB/T2893.1—2004规定的蓝色安全色。7.7.4背景色
背景色应使用符合GB/T2893.1一2004规定的白色或磷光白色。7.7.5设施结构要素的轮廓线
设施结构要素轮廓线的颜色应为黑色。7.7.6图名
图名区域应使用符合GB/T2893.1—2004规定的绿色安全色，图名文字应使用符合GB/T2893.1-2004规定的对比色。
7.7.7文字
文字通常的颜色应为黑色。为了突出显示某些文字，可使用其他颜色。8材料
疏散平面图应使用具有足够耐久性的材料和油墨制作，在预期使用期限内应能够抵抗使用场所的环境影响（例如，具有耐光性和耐潮湿性等）。在需要时，应使用GB/T26443中规定的方法来测定材料的耐久性。
9安装位置
疏散平面图的安装位置在其使用环境中应足够醒目，并应确保疏散平面图对预期观察者的无障碍性和可读性。
疏散平面图应固定安装，预期的安装位置如下：设施使用者可以获悉疏散途径的位置。a）
疏散路线上的义键位置点，这些关键位置点可能为：。每层楼的主入口处；
GB/T25894—2010
靠近电梯和楼梯的位置；
每个房间内，如宾馆的房间；
人员聚集地点如食堂、办公中心、会议室等；主要的汇合点和交叉点。
10检查和修订
应定期检查疏散平面图，以确保其清晰、醒目、易于理解和信息的及时更新。当设施本身或其消防安全规程及应急安全规程有更改时，应及时对疏散平面图进行复审，并在必要时对疏散平面图进行修订。
附录A
（资料性附录）
疏散平面图示例
图A.1~图A.4所示是疏散平面图的设计示例。这些示例仅供参考，它们没有按实际比例绘制。GB/T25894—2010
GB/T25894-—2010
