GB/T 30651-2014
基本信息
标准号： GB/T 30651-2014
中文名称：矿脂防蚀带耐高温流动性检测方法
标准类别：国家标准(GB)
英文名称：Test method of flowability of petrolatum tape at high temperature
标准状态：现行
发布日期：2014-12-31
实施日期：2015-07-01
出版语种：简体中文
下载格式：.rar .pdf
下载大小：837KB
标准分类号
标准ICS号： 机械制造>>表面处理和涂覆>>25.220.99其他处理和涂覆
中标分类号：综合>>基础标准>>A29材料防护
关联标准
出版信息
出版社：中国标准出版社
页数：8页
标准价格：24.0
出版日期：2015-07-01
相关单位信息
起草人：侯保荣、王静、赵霞、杨黎晖、李言涛、李红玲、王秀通、马秀敏、曹琨、孙丛涛、王昊、高扬
起草单位：中国科学院海洋研究所、中国工业防腐蚀技术协会
归口单位：全国防腐蚀标准化技术委员会(SAC/TC381)
提出单位：中国石油和化学工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
标准简介
GB/T 30651-2014 矿脂防蚀带耐高温流动性检测方法
GB/T30651-2014
标准压缩包解压密码：www.bzxz.net
本标准规定了矿脂防蚀带耐高温流动性检测方法、取样、试验步骤、结果和试验报告的要求。适用于矿脂防蚀带在高温下施工适应性的检测。
本标准按照 GB/T1.1—2009给出的规则起草。
本标准由中国石油和化学工业联合会提出。
本标准由全国防腐蚀标准化技术委员会(SAC/TC381)归口。
本标准起草单位:中国科学院海洋研究所、中国工业防腐蚀技术协会。
本标准主要起草人:侯保荣、王静、赵霞、杨黎晖、李言涛、李红玲、王秀通、马秀敏、曹琨、孙丛涛、王昊、高扬。
本标准规定了矿脂防蚀带耐高温流动性检测方法、取样、试验步骤、结果和试验报告的要求。适用于矿脂防蚀带在高温下施工适应性的检测。
本标准按照 GB/T1.1—2009给出的规则起草。
本标准由中国石油和化学工业联合会提出。
本标准由全国防腐蚀标准化技术委员会(SAC/TC381)归口。
本标准起草单位:中国科学院海洋研究所、中国工业防腐蚀技术协会。
本标准主要起草人:侯保荣、王静、赵霞、杨黎晖、李言涛、李红玲、王秀通、马秀敏、曹琨、孙丛涛、王昊、高扬。
标准图片预览
标准内容
ICS25.220.99www.bzxz.net

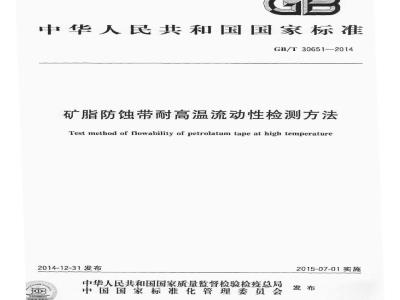

中华人民共和国国家标准
GB/T30651-2014
矿脂防蚀带耐高温流动性检测方法Test method of fiowability of petrolatum tape at high temperature2014-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-07-01实施
本标准按照GB/T1.12009给出的规则起草。本标准由中国石油和化学工业联合会提出本标准由全国防腐蚀标准化技术委员会（SAC/TC381)归口。本标准起草单位：中国科学院海洋研究所、中国工业防腐蚀技术协会。GB/T30651—2014
本标准主要起草人：侯保荣、王静、赵霞、杨黎晖、李言涛、李红玲、王秀通、马秀敏、曹琨、孙丛涛、王昊、高扬。
1范围
矿脂防蚀带耐高温流动性检测方法GB/T30651-2014
本标准规定了检测矿脂防蚀带耐高温流动性实验方法的仪器设备、取样、试验步骤、结果和试验报告的要求。
本标准适用于矿脂防蚀带在45~65℃的环境温度条性下施工适应性的检测。2术语和定义
下列术语和定义适用于本文件。2.1
矿脂防蚀带
petrolatumtape
以无纺布为戴体，在合有复合防锈剂、缓蚀剂、调化剂、润滑剂、填充剂等特制矿物脂中浸溃制成的带状防蚀材料。
耐高温流动性flowabilityathightemperature
矿脂防蚀带在45℃-65的环境温度条件下状态调节24h复合物脱离矿脂防蚀带的性能。3试剂和材料
3.1丙酮或醇：分析纯
3.2钢管：直备50m，长300mm。
4仪器
恒温干燥箱：量程为一20℃～120温度信差5取样
取尺寸为500mm×50mm的矿脂防蚀带作为试样。6步骤
6.1调节恒温干燥箱，使其保持在（60士2)℃或其他商定的温度。6.2用纱布蘸取丙酮或乙醇清洗钢管，清除表面杂物，将表面吹干。6.3在钢管中间缠绕试样矿脂防蚀带两圈，去除多余试样，将表面抚平。6.4将缠好试样的钢管置于支架上，并在其下方放置托盘，见图1。6.5将上述装置整体放入调节好温度的恒温干燥箱中，保持水平，24h后观察托盘中有无复合物滴落，6.6同时做3个平行试样检测。
GB/T30651-2014
说明：
—钢管：
矿脂防蚀带：
托盘。
7结果判定
图1耐高温流动性试验装置
目测3个平行试样中均未出现复合物滴落现象，即评定为合格，否则为不合格。试验报告
试验报告至少包括下列内容：
试验条件：
b）样品的描述，包括长度，宽度和厚度；试验前后样品对比照片或详细的文字性描述；d）与规定的试验方法的任何不同之处；试验结果及判定；
试验日期；
试验人，
试验地点。
riKacanaiKAca-
GB/T30651-2014
打印日期：2015年3月23日F055
中华人民共和国
国家标准
矿脂防蚀带耐高温流动性检测方法GB/T30651—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spe.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数5千字2015年2月第一版2015年2月第一次印刷书号：155066·1-50814 定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T30651-2014
矿脂防蚀带耐高温流动性检测方法Test method of fiowability of petrolatum tape at high temperature2014-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-07-01实施
本标准按照GB/T1.12009给出的规则起草。本标准由中国石油和化学工业联合会提出本标准由全国防腐蚀标准化技术委员会（SAC/TC381)归口。本标准起草单位：中国科学院海洋研究所、中国工业防腐蚀技术协会。GB/T30651—2014
本标准主要起草人：侯保荣、王静、赵霞、杨黎晖、李言涛、李红玲、王秀通、马秀敏、曹琨、孙丛涛、王昊、高扬。
1范围
矿脂防蚀带耐高温流动性检测方法GB/T30651-2014
本标准规定了检测矿脂防蚀带耐高温流动性实验方法的仪器设备、取样、试验步骤、结果和试验报告的要求。
本标准适用于矿脂防蚀带在45~65℃的环境温度条性下施工适应性的检测。2术语和定义
下列术语和定义适用于本文件。2.1
矿脂防蚀带
petrolatumtape
以无纺布为戴体，在合有复合防锈剂、缓蚀剂、调化剂、润滑剂、填充剂等特制矿物脂中浸溃制成的带状防蚀材料。
耐高温流动性flowabilityathightemperature
矿脂防蚀带在45℃-65的环境温度条件下状态调节24h复合物脱离矿脂防蚀带的性能。3试剂和材料
3.1丙酮或醇：分析纯
3.2钢管：直备50m，长300mm。
4仪器
恒温干燥箱：量程为一20℃～120温度信差5取样
取尺寸为500mm×50mm的矿脂防蚀带作为试样。6步骤
6.1调节恒温干燥箱，使其保持在（60士2)℃或其他商定的温度。6.2用纱布蘸取丙酮或乙醇清洗钢管，清除表面杂物，将表面吹干。6.3在钢管中间缠绕试样矿脂防蚀带两圈，去除多余试样，将表面抚平。6.4将缠好试样的钢管置于支架上，并在其下方放置托盘，见图1。6.5将上述装置整体放入调节好温度的恒温干燥箱中，保持水平，24h后观察托盘中有无复合物滴落，6.6同时做3个平行试样检测。
GB/T30651-2014
说明：
—钢管：
矿脂防蚀带：
托盘。
7结果判定
图1耐高温流动性试验装置
目测3个平行试样中均未出现复合物滴落现象，即评定为合格，否则为不合格。试验报告
试验报告至少包括下列内容：
试验条件：
b）样品的描述，包括长度，宽度和厚度；试验前后样品对比照片或详细的文字性描述；d）与规定的试验方法的任何不同之处；试验结果及判定；
试验日期；
试验人，
试验地点。
riKacanaiKAca-
GB/T30651-2014
打印日期：2015年3月23日F055
中华人民共和国
国家标准
矿脂防蚀带耐高温流动性检测方法GB/T30651—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spe.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数5千字2015年2月第一版2015年2月第一次印刷书号：155066·1-50814 定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
