QB/T 1677-1992
基本信息
标准号： QB/T 1677-1992
中文名称：真空吸奶罐
标准类别：轻工行业标准(QB)
英文名称： Vacuum milk suction tank
标准状态：现行
发布日期：1993-01-15
实施日期：1993-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：103859
标准分类号
中标分类号：食品>>食品加工机械>>X99其他食品加工机械
关联标准
出版信息
出版社：中国轻工业出版社
页数：3页
标准价格：8.0 元
出版日期：1993-09-01
相关单位信息
起草人：王无妨、施连官、沈佩华
起草单位：上海前卫机械厂
归口单位：全国乳品机械标准化中心
提出单位：轻工业部技术装备司
发布部门：中华人民共和国轻工业部
标准简介
本标准规定了真空吸奶堆的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于乳品生产中吸放原料乳的真空吸奶雄，也适用于食品工业中吸放类似料液的真空吸料罐。 QB/T 1677-1992 真空吸奶罐 QB/T1677-1992 标准下载解压密码：www.bzxz.net

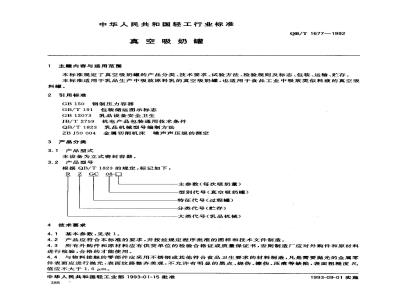

标准图片预览
标准内容
中华人民共和国轻工行业标准
真空吸奶罐
主题内容与适用范
QB/T 1677--1992
本标准规定了真空吸奶罐的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于乳品生产中吸放原料乳的真空吸奶罐，也适用于食品工业中吸放类似料液的真空吸料罐。
2引用标准
钢制压力容器
GB/T 191
GB 12073
JB/T2759
包装储运图示标志
乳品设备安全卫生
机电产品包装通用技术条件
QB/T1823
ZB J50 004
3产品分类
3.1产品型式
乳品机械型号编制方法
金属切削机床噪声声压级的测定本设备为立式密封容器。
3.2产品型号
根据QB/T1823的规定，标记如下：RZ GC 08-
主参数（每次吸奶量）
型别代号（真空吸奶罐）
特征代号（过程罐）
分类代号（贮存）
大类代号（乳品机械）
4技术要求
4.1基本参数，见表1。
4.2产品应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。4.3所有外购件和原材料应有供货单位的检验合格证或质量保证书，否则制造厂应对外购件和原材料进行检验，合格的才能使用。
4.4与物料接触的零部件应采用不锈钢或其他符合食品卫生要求的材料制造，凡是需要抛光的金属零件表面应进行抛光，表面纹路整齐美观，不允许有明显的黑点、烧伤、擦伤、压痕等缺陷，表面粗糙度R。值应不大于1.6μm。
中华人民共和国轻工业部1993-01-15批准288
准热实网
准行路料费素
1993-09-01实施
每次吸奶量/L
吸奶真空度/kPa
每次吸奶时间/min
QB/T1677—1992
RZGC08-300
4.5与物料接触的表面焊缝要修磨平正。粗糙度R。值不得大于6.3um，应保证密封性能和强度要求。不允许出现裂缝、裂纹、间隙等缺陷。4.6抛光镀铬的零件，镀层不得有脱落、发暗、粗糙不平等现象，表面光泽明亮。产品的设计制造应符合GB12073的规定。4.7
体的圆度公差为4 mm。
罐体焊缝应进行致密性试验和压力试验。试验压力为0.15MPa。4.10
罐体、阀体、仪表等，在与其他零件连接时，必须严密，不得有渗漏现象。整机噪声不大于声压级85dB(A)。整机绝缘电阻不小于2MQ，接地电阻不大于0.2Q。5试验方法
5.1罐体焊缝的致密性试验
将焊缝能够检查的一面清理干净，涂以白粉浆，晾干后在焊缝另一面涂上煤油，使表面得到足够的浸润,经 30 min 后白粉上没有油溃为合格。5.2罐体焊缝和阀体的压力试验
按GB150中10.9.4条的规定进行，试验压力为0.15MPa。5.3噪声
按ZBJ50004的规定进行测试，结果应符合4.11条的规定。5.4吸奶真空度、每次吸奶量和每次吸奶时间在设备正常运转条件下，当真空度达到53～67kPa后，开启进料阀，同时用秒表计时，测出吸取预先称量好的300L奶所需的时间，结果应符合4.1条的规定。5.5绝缘电阻
在电机出线端子和机壳之间，用500V兆欧表测定，结果应符合4.12条的规定。5.6接地电阻
在真空吸奶罐的外壳与接地端子之间用欧姆表测定，结果应符合4.12条的规定。5.7其他项目测试依常规方法进行。6
检验规则
检验分出厂检验和型式检验。
6.2出厂检验
6.2.1每台产品须按4.2~~4.10条的规定经检验合格后方可出厂，并附有证明产品质量合格的文件。6.2.2每批产品应随机抽取一台进行空负荷抽真空试验，要求真空度达到67kPa。同时对4.11，4.12条进行检验，要求符合本标准的规定，若其中有一项检验不合格，则该批产品应逐台检验。6.3在下列情况下需进行型式检验。新产品试制完成后的定型鉴定；a.
正常生产时每三年进行一次；
停产三年后重新制造；
：产品结构、工艺、材料有较大改变，可能影响产品性能时；d.
标准搜电网
QB/T 1677--1992
国家质量监督机构提出进行型式检验的要求时。6.4型式检验应在出厂检验合格的产品中随机抽取一台进行，应符合第4章的规定。若有一项不合格，则允许在该批产品中加倍抽检，仍不合格，则该次检验为不合格。7标志、包装、运输、贮存
7.1标志
7.1.1产品标志
真空吸奶必须在正面明显部位固定标牌，内容包括：a.
制造厂名称；
产品名称和型号，
主要技术参数；
制造厂的顺序编号和出厂日期。包装标志
7. 1. 2. 2
包装箱外应有清楚、整齐的标志，内容包括：制造厂名称和地址：
产品型号、名称和数量：
出厂编号及箱号，
箱体尺寸(长×宽×高)及毛重，收货单位名称和地址；免费标准下载网bzxz
“小心轻放”“起吊指示”“向上”以及包装年月等字样和标志。包装标志应符合GB/T191的规定。7.2包装
7.2.1产品包装应符合JB/T2759的规定。7.2.2．每台产品应随机提供下列文件：a.
使用说明书；
产品合格证：
装箱单。
以上文件应装入防潮内。
7.3运输
真空吸奶髓的包装箱在运输过程中禁止撞击。7.4贮存
应贮存在清洁干燥的仓库内，避免与氯化物共存。8质量保证
在用户避守保管和使用规则的条件下，从制造厂发货日起十二个月内，产品因制造质量不良（除易损件外），而发生损坏或不能正常工作时，制造厂应无偿为用户修理和更换产品及零件。附加说明：
本标准由轻工业部技术装备司提出。本标准由全国乳品机械标准化中心归口。本标准由上海前卫机械厂负责起草。本标准主要起草人王无妨、施连官、沈佩华。290
各类标注行业资科免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
