GB/T 34054-2017
基本信息
标准号： GB/T 34054-2017
中文名称：月球影像平面图制作规范
标准类别：国家标准(GB)
英文名称：Specifications for lunar image plan making
标准状态：现行
发布日期：2017-07-31
实施日期：2018-02-01
出版语种：简体中文
下载格式：.rar .pdf
下载大小：648KB
标准分类号
标准ICS号： 数学、自然科学>>07.040天文学、大地测量学、地理学
中标分类号：综合>>基础学科>>A46天文学
关联标准
出版信息
出版社：中国标准出版社
页数：12页
标准价格：24.0
相关单位信息
起草人：李春来、刘建军、牟伶俐、任鑫、刘宇轩、曾兴国
起草单位：中国科学院国家天文台
归口单位：全国空间科学及其应用标准化技术委员会(SAC/TC 312)
提出单位：中国科学院
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
标准简介
GB/T 34054-2017 月球影像平面图制作规范
GB/T34054-2017
标准压缩包解压密码：www.bzxz.net
本标准规定了1∶2 500 000、1∶1 000 000、1∶500 000、1∶250 000、1∶100 000、1∶50 000、?1∶25 000?、1∶10 000月球影像平面图的规格、精度及制作的要求。本标准适用于利用月球遥感影像资料制作1∶2 500 000、1∶1 000 000、1∶500 000、1∶250 000、1∶1?00 000、1∶50 000、1∶25 000、1∶10 000影像平面图。?其他比例尺月球影像平面图制作可参照本标准执行。
本标准规定了1∶2 500 000、1∶1 000 000、1∶500 000、1∶250 000、1∶100 000、1∶50 000、?1∶25 000?、1∶10 000月球影像平面图的规格、精度及制作的要求。本标准适用于利用月球遥感影像资料制作1∶2 500 000、1∶1 000 000、1∶500 000、1∶250 000、1∶1?00 000、1∶50 000、1∶25 000、1∶10 000影像平面图。?其他比例尺月球影像平面图制作可参照本标准执行。
标准图片预览
标准内容

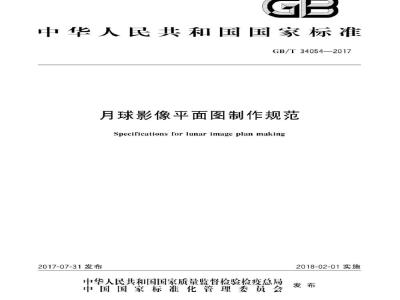

ICS07.040
中华人民共和国国家标准
GB/T34054—2017
月球影像平面图制作规范
Specifications for lunarimageplanmaking2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
GB/T34054—2017
规范性引用文件
术语和定义
制图准备
月球影像平面图原图制作
整饰与注记
月球影像平面图印刷
检查与验收
附录A（资料性附录）1：100000月球影像平面图整饰样式前言
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国科学院提出。
本标准由全国空间科学及其应用标准化技术委员会（SAC/TC312）归口。本标准起草单位：中国科学院国家天文台、本标准主要起草人：李春来、刘建军、牟伶利、任鑫、刘宇轩、曾兴国。GB/T34054—2017
KAoNTKAca
TTTKAONTKACa
1范围
月球影像平面图制作规范
GB/T34054—2017
本标准规定了1:2500000、1:1000000、1：500000、1:250000、1：100000、1:50000、1：25000、1：10000月球影像平面图的规格、精度及制作的要求。本标准适用于利用月球遥感影像资料制作1：2500000、1：1000000、1：500000、1：250000、1：100000、1：50000、1:25000、1：10000影像平面图。其他比例尺月球影像平面图制作可参照本标准执行。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T14511
GB/T14950
GB/T30112
GB/T32521
地图印刷规范
摄影测量与遥感术语
月球空间坐标系
月球基本比例尺地形图分幅和编号GB/T33990—2017月球数字地图质量检查与验收CH/T1004—2005
3术语和定义
测绘技术设计规定
GB/T14950界定的以及下列术语和定义适用于本文件3.1
月球影像平面图原图lunarimageplanoriginal月球影像经过儿何校正、正射纠正和后期处理后，形成满足制图要求的二维镶嵌影像图。3.2下载标准就来标准下载网
月球影像平面图
lunar image plan
月球影像平面原图经过整饰与注记，形成反映月球表面制图区域影像特征的二维影像地图。4总则
4.1基本要求
4.1.1月球影像平面图应层次清晰、内容丰富、色调均匀、反差适中、易于判读、无明显拼接痕迹，真实地反映制图区域影像特征。
4.1.2月球影像平面图图廓实际边长与理论尺寸之差小于0.2mm.对角线长度与理论尺寸之差小于0.3mm
TKAoNrKAca
GB/T34054—2017
2规格
制图数学基础
采用GB/T30112所规定的月球地理坐标系。1:2500.000.1:1000000.1:5000001:250000,1:100000.1150000.1:25000,1:10000月球影像平面图在纬度0°~14°、14~84°、84°~90°范围内分别采用墨卡托、等角兰勃特和极点方位投影。
分幅与编号
1:2500000、1:1000000,1:50000011250000,1:100000,1:50000,1:25000,1:10000月球影像平面图分幅与编号按照GB/T32521执行。4.2.3
制图颜色
月球影像平面图采用单色或彩色4.2.4
制图流程
月球影像平面图制作流程参照图1所示执行。制图准备
月球影像图平面原图制作
整饰与注记
月球影像平面图印刷
检查与验收
月球影像平面图的制作流程
5制图准备
影像选择
单景（轨）月球影像质量应满足4.1.1的要求。多景（轨）月球影像按照下列要求进行选择空间覆盖要求相邻各景（轨）月球影像之间宜有不小于影像宽度4%的重叠，特殊情况下重叠a
度可小于上述指标；
成像时的太阳高度角和方位角相近，保证相邻图幅影像色调和阴影一致：b)
成像波段相同或相近；
不同成图比例尺月球影像平面图所需月面影像分辨率应高于表1中所规定的最低要求：TTKAoNTKAca
成图比例尺
1:10:000
1:25000
1=50000
1100000
1+250000
1500000
1±1000000
12500000
月面影像分辨率要求
影像分辨率
GB/T34054—2017
单位为米每像素
制作单色月球影像平面图要求选择全色或单波段影像。制作彩色月球影像平面图要求选择不少于3个波段的多光谱影像，各波段影像的制图配准误差不大于0.2mm，影像套合误差不大于0.3mm。
辅助资料收集
应收集以下辅助资料：
比例尺等于或大于所成月球影像平面图的最新地图和数字高程模型（DEM）数据：b)
现势性强的专题资料：
与影像成像有关的星历轨道、位置姿态、安装参数等5.3
技术设计
月球影像平面图的内容、编制和印刷的设计，按照CH/T10042005中F.4的相关规定执行。5.4
制图设备要求
月球影像平面图制作的软硬件设备应处于完好状态，并按照设备操作规程使用和维护6
月球影像平面图原图制作
月球影像数据整理
按照5.1和5.2的要求收集月球影像和辅助资料，并按下列要求进行整理：a)
整理相机星历轨道、位置姿态和安装参数，以满足数据处理的需要：按照CH/T1004一2005中F.4的制图环境和方案的要求，将制图区域影像数据切割成合适的大小；
对制图区域的DEM、影像和地形图等参考数据进行格式和投影转换，方便数据读取与查询：复核上述数据，并保证相关数据能在制图环境中正确使用和编辑。单色月球影像平面图原图制作
月球影像预处理
对未经预处理的数据，利用相机成像参数，根据需要进行暗电流、辐射和光度校正等处理。3
KANTKAca
GB/T34054—2017
6.2.2月球影像几何校正
6.2.2.1数据输入
对于有相机成像参数的影像数据，输入控制点、星历轨道、位置姿态、安装参数及DEM等数据。对于只有参考底图的影像数据，数据输人为同名控制点。6.2.2.2控制点选取
在参考底图上，均勾选取特征明显的控制点。选取控制点的数量应满足纠正方法的要求，剔除粗差后至少应保留两个（含）以上的多余控制点，以便于平差计算6.2.2.3几何校正
对于只有参底图或位置偏差较大的影像，应利用控制点直接对影像进行几何校正，对于具有严格儿何成像模型的影像数据，按照下列要求处理a）基于全月球平差或区域平差方法，利用影像数据、星历轨道、位置姿态、安装参数、DEM数据和控制点数据构建全月球或区域平差网，并计算每景（轨）影像的几何校正有理多项式模型参数：b）利用该景（轨）影像数据的轨道参数和有理多项式模型对影像进行几何校正，获取投影满足4.2.1要求的单景（轨）影像数据。6.2.3月球影像正射纠正
对于精度要求较高的月球影像平面图，每幅影像需要进行正射纠正，纠正误差要求应不大于图上0.2mm。
6.2.4月球影像后期处理
6.2.4.1影像增强
按照4.1.1的要求，一般采用线性灰度拉伸，也可采用其他影像增强方法6.2.4.2影像镶嵌
利用被镶嵌图像的坐标将其定位配准，形成完整的一幅图，实现影像镶嵌。镶嵌要求如下：a）根据制图区域的特点，设计镶嵌影像的色调：b）在尽量保证月表物体完整性的原则下绘制镶嵌分割线：相邻影像色调差别较大时，按照设计色调重新对影像进行色调调整：影像接缝处采用灰度和色调平滑过渡的方法减少拼接线，保证整幅镶嵌影像灰度，色调协调；d)
镶嵌影像相对位置偏差小于2个像素；按照4.2.2的分幅要求或专题需要对镶嵌影像进行切割，形成月球影像平面图原图6.2.5图像输出
输出图像应满足制图比例尺及地图制印的要求，其分辨率不小于300dpi。6.3彩色月球影像平面图原图制作6.3.1彩色月球影像数据应按6.2.1～6.2.5的要求进行处理。6.3.2采用合成方法制作彩色月球影像平面图原图时按下列规定执行：a）选择满足专题要求的方法进行彩色影像合成；4
HYTKAoNTKAca
b）基本色调标准影像应满足4.1.1的要求；c）
宜选择与基本色调标准影像相同或相近的谱段数据GB/T34054—2017
合成时各波段影像的制图配准误差不大于0.2mm，影像套合误差不大于0.3mm。d
7整饰与注记
整饰的主要内容可包括图名、图号、图幅接合表、内外图廓线及其经纬度注记、公里网线及其注记、7.1
图像接合略图、图像情况及资料获取时间、地理位置、坐标系、比例尺、编制时间和制作单位等。样式参见附录A。
2月球影像平面图注记主要是月表实体名称。注记数量、字号、字体、字形与制图目的相适应，保持7.2
图幅内容的协调性
月球影像平面图印刷
小批量月球影像平面图印刷，可直接利用数字印刷或数码打印输出，8.2
大批量月球影像平面图印刷，按GB/T14511规定执行。检查与验收
要求和方法
月球影像平面图应符合5.3的要求9.1.1
检查验收和质量评定的方法，按照GB/T33990的规定执行检查项目
图面检查
图面检查内容如下：
月球影像平面图镶嵌接边误差小于0.2mm；a)
月球影像平面图与四周图幅接边误差小于0.3mm；b)
月球影像色调、信息量、影像清晰度、反差等影像质量满足设计要求；图廓尺寸、公里网及图幅内外整饰、注记满足设计要求。数学精度检测
按照GB/T33990-—2017中5.2的规定执行5
HTKAoNhKAca
1：100000月球影像平面图整饰样式见图A.1图幅接合表
图像接台略
用量2
图家2
2米学
光源/联时料
中通/#家
业更/宽系时满
家课/股欢时地
光速/联时观
净更/家间
区中宋体
十家你
月弹星系68%00300
2018年
中宋艺
附录A
（资料性附录）
1100000月球影像平面图整饰样式1:100000月球影像平面面整锦样式中央湾一群
图幅编号
本规格南标尺中均以率术为单位格说明
图多为商个字的其间品为两十字，个字的共间品为一个学，四个字以上的其队喝为o
1:100000
OX中家神
高家缘
本服采用：海银二号卫星了分事月球影价教票家
1：100000月球影像平面图整饰样式e.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
