分类号Y91
备案号5920—1999

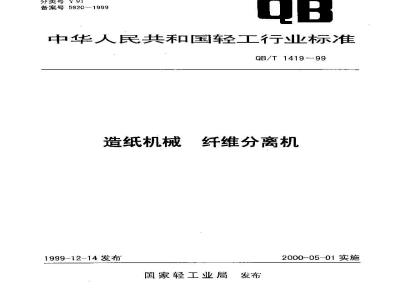

中华人民共和国轻工行业标准
QB/T1419-99
造纸机械
1999-12-14发布
纤维分离机
2000-05-01实施
国家轻工业局
QE/T1419—99
.本标准对 QB/T 1419一91 &ZDF型纤维分离机》进行了修订。本标与 QB/T 1419一91 的主要技术差异如下。TiiKAoNikAca
分离机制造应符合GB/T14253一93《轻工机械通用技术条件》有炎规定。油漆涂层质盟应符合QB/T1588.4一93《轻工机械涂漆通用技术条件》有关规定。产品包装应符合0B/T1588.5一96《轻工机械包装通用技术条件》有关规定。标牌型式和尺寸及技术要求应符合GB/T13306一91标牌》的规定。叶轮、皮带轮静平衡应符合GB9239一88《刚性转子平衡品质许用不平衡的确定》的G6,3级精度。钩承温升测定，采用点温计在轴承外表面测出。技术要求中单列了整机性能并分条叙述。电气设备要求应符合GB/T52261996《工业机械理气设备》有关章节的规定。本标准由国家轻工业局行业管理司提出。本标准由全国轻工机械标雅化中心归口。本标准由湖北省谴山轻工机械广起草。本标准主要起草人：主远胜、朱患元。自本标推实施之日起，原轻工业部发布的行业标准QB/T1419一91《ZDF型纤维分离机》废止。
中华人民共和国轻工行业标准
造纸机械
纤维分离机
QB/T 1419—99
代替QB/T1419—91
本标准规定了纤维分离机的产品分类、技术要求、试验方法、检验规则和标志、包装，运输、贮存等要求。
本标准适用于对已碎解的废纸浆进行分离轻重杂物并进一步碎浆疏解的ZDF型纤维分离机（以下简称“分离机\）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标推的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标推最新版本的可能性。
GB19[—1990包装购运图乐标志
GB9239一1988刚性转了平衡品质许用不平衡的确定GB/T13306-1991标牌
GB/T 142531993
轻二机械通用技术条件
GB/T5226—1996工业机械电气设备轻工机械涂漆通用技术条件
QB/T 1588.4--93:
QB/T 1588.5—96轻工机械
3产品分类与基本参数此内容来自标准下载网
包装通用技术条件
3.1分离机按结构形式和功能分为两种型式。a）ZDF1-~ZDF3·型纤维分离机，具有分离疏解功能：b）ZDF4型复式纤维分离机，具有分离蔬解和筛选功能。3.2分离机的基本参数与尺寸见表1。表1
生产能力
分离浆料浓度
进浆压力
叶轮转速
轮直径Φ
槽休容积
筛礼直径Φ
t绝干/d
进/出浆口尺寸，中
电机功率
国家轻工业局1999-12-14批准
40~:50
0.2～0.3
60-~100
2.8. 4, 6
150/150
2000-05-01实施
3.2分离机型号说明
4技术要求
4.1一般要求
QB/T 1419—99
设计序号，用数字表示
分离机产品代号
打浆设备类代号
造纸机械专业产品代号
-TKAONrKAa-
4.1.1分离机应符合本标推规定，并按照经规定程序批准的图样和技术文件逆行制造，4.1.2分离机制造还应符合GB/T14253有关规定。：4.2产品性能
4.2.1分离机生产能力、分离浆料浓度应达到表1宁有关规定。4.2.2分离机疏解率不低于90%，其疏解提高率值不低于10%c4.2.3分离机应将原浆中轻重杂物分离排放，在满足工艺要求分离后的良浆中，不允许有超过4mm2的轻质片状杂物和颗粒尺寸大于@2.5mm的重质杂物残留。4.2.4轻质杂物自动排放阀工作应灵敏可靠，排放时间正确，且调节方便；重质杂物排放应操作轻便，卸渣可靠，不堵塞。4.3加T.装配要求
4.3.1叫轮、皮带轮应校静平衡，静平衡应衍合GB9239中规定的G6.3级精度。4.3.2槽休存水运转水压试验在装配检验合格后进行，运转时间不小于2h，试验压力为0.5MPa，保压15min后检查槽体和密封面沟不应有渗漏和变形。4.3.3装配精度
a）主轴轴承轴间窜动量为轴承内径的0.0010～0,0017倍：b）叶轮端面与筛板间隙范围为1mm～20mm，能任意调节，且示值准确；c）叶轮端面与婿板间应均勾一致，变动量不人丁1mm。4.4整机性能
4.4.1分离机运行平稳，工作正常，无振动，存水运行噪声（声压级）不超过85dB（A）。4.4.2分离机运转2h后轴承温升应不高于30℃。4.4.3分离机各联接处应密封良好，无漏浆现象。4.5电气安全要求
4.5.1分离机动力电路导线和保护接地电路间绝缘电阻不小于1M0。4.5.2分离机动力电路导线和保护接地电路之间应能承受频赖率为50Hz，1000V正弦交流电流历时1s后不应发牛绝缘击穿，表面闪烁，漏电等现象，4.6外观要求
4.6.1外露表面应平整光洁，相邻装配件边沿不应有明显错位。4.6.2油漆涂层质量应符合 QB/T1588.4有关要求。4.6.3外露焊接件焊缝应修磨平滑，不允许有焊渣、毛刺存在。2
5试验方法
5.1分离机性能试验
QB/T 1419—99
对分离后的良浆取样，用人工分离出其中残留轻重杂物进行测定。5.2疏解率测定
采用10回网平筛对原浆和良浆的试样分别进行过滤，测定滤出的纸浆片重再按公式（1）、（2）计算疏解率和提高值，疏解率= 试样重量=筛出纸浆片重通 × 100% 试样重量
疏解率提慎-良浆疏解率一原浆跪解率5.3噪声测定
在分离机槽体水压试验后进行，槽体保荐注的清水，开机运转后，将精密声级计置工分离折中心高度，离分离机中心线1中运的纵横两中心轴线上取四点测量，取其大值。其试验结果应符含4.4.1的规定。5.4轨承漏升测定
空运转2h后采用普通点温计在轴承外表面测出，其试验结果应符合4.4.2的规定。5.5静平衡测定
在导轨式静平衡架上进行，其试验结果应符合4.3.1的规定。5.6槽体水所试验
装配检验合格后在试验平台上进行，其试验结果应符含4.3.2的规定。5.7用500V摇表在动力电路导线和保护接地电路间施加500Vd.c时，测量检弯4.5.1的规定，用耐压试验仪检查4.5.2的规定。5.8装配精度试验在试验平台上进行：其试验结果应符合4.3.3的规定。6检验规则
6.1分离机经制造！质量检验合格后，并附有产品合格证书方可出厂6.2分离检验分出严检验和型式检验。6.3厂检验
每台分离机应进行出厂检验，：出厂检验应包括4.3，4.4，4.5，4.6内容，检验结果应符合规定。
6.4型式检验
6.4.1当有下列错况之一，须进行型式检验）新产品生产试制定型时：
b）正式生产后，如结构、材料、I艺有较大改变，可能影响产品性能时；c）圈家质量监督机构提出进行型式检验要求时。6.4.2型式检验项目为本标推规定的全部技术要求内容。6.4.3型我检验的样品应从制造厂库存产品或用户使用不足-一年的产品中随机拖取一台如检验不合格允许调整后对不含格项国进行复检。期仍不合格，则该批次产品为不合格。7标志
7.1分离机应在明显部位固定产品标牌，标牌型式和尺计及技术要求应符合GB/T133063
的规定，标牌内容包括：
a）产品型号及名称；
b）制造厂名称；
c）主要技术参数；
）产品编号及制造日期。
OB/T 1419--99
7.2盘装储运图示标恶应符合GB191有关规定。8包装、运输、购存
8.1包装
KAONiKAca
产品的包装应符合QBT1588.5有关规定，随机文件齐全，内容确切，文件应包括：a）产品合格证书（应注明采用标准号）；b）产品使用说明书：
）装箱单。
8.2运输
运输应符合有关运输部门文件要求的规定。8.3贮存
产品应贮存在干燥、通风、防雨的场所。中华人民共和国
轻工行业标推
造纸机械纤维分离机
QB/T 141999
轻工业标准化编辑出版委员会
地址：北京朝外光华路12号
邮编码：100020
电话：(010) 658100222309
内部资料
印数：1200册
不准翻印
定价：5,00元.
