ICS55.040

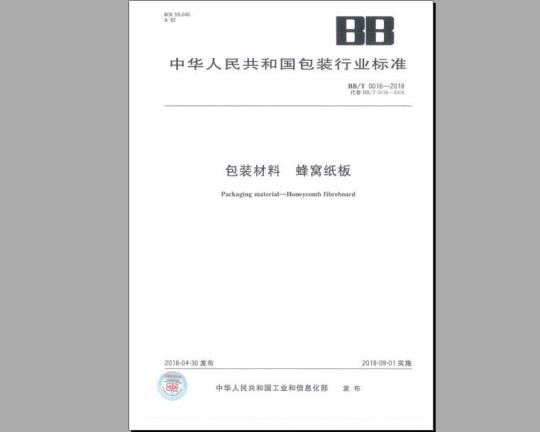

中华人民共和国包装行业标准
BB/T0016—2018
代替BB/T0016—2006
包装材料
蜂窝纸板
Packaging materialHoneycomb fibreboard2018-04-30发布
公#棋地纸#
中华人民共和国工业和信息化部发布
2018-09-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准代替BB/T0016—2006《包装材料蜂窝纸板》。本标准与BB/T0016—2006相比，除编辑性修改外主要技术内容变化如下：BB/T0016—2018
删除了规范性引用文件GB/T6547，将ISO5628修改为GB/T17657—2013；（见第2章，2006年版的第2章）；
增加了蜂窝纸板结构示意图（见3.1图1)；增加了翘曲度的术语（见第3章）；将材料单独列为第4章，要求列为第5章（见第4章，2006年版的4.1）；删除了材料的“可使用再生牛皮纸、茶板纸及表1的主要技术指标（见4.1，2006年版的4.1.1)；删除了粘合剂的初干时间及pH值等具体要求，见4.2，2006年版的4.1.2）；删除了尺寸及表2蜂窝纸板尺寸系列的要求（2006年版4.2）：调整了外观质量章节条款号（见5.1，2006年版4.6）：-增加了蜂窝纸板里纸破洞的要求（见5.1.4，2006年版4.6.4)；修改了尺寸的分档和偏差（见5.2表1.表2、表3；2006年版的4.3）；删除了固化的要求（2006年版的4.4.3)；修改了含水率的指标要求（见5.5.1，2006年版的4.5.1）；删除了的密度指标（2006年版的4.5.4）；增加了食品安全性能要求（见5.6）；增加了最大翘曲，孔径比和脱胶面积的试验方法（见6.2.2、6.4及6.5)；修改了含水率的试验方法（见6.6.1，2006年版的5.3)；删除了平压强度试验速度（见6.6.2，2006年版的5.6）；修改了静态弯曲强度的要求（见5.5.3，2006年版的4.5.3表4）；修改了静态弯曲强度的试验方法（见6.6.3，2006年版的5.5）；修改了贮存中的底层离地面高度不少于150mm”，修改为100mm（见8.4，2006年版的7.4）。本标准由中国包装联合会提出。本标准由全国包装标准化技术委员会（TC49）归口。本标准起草单位：花园新材料股份有限公司、山鹰国际控股股份公司、芜湖红方包装科技有限公司、重庆富士达科技有限公司，山东营南县支点复合材料有限公司、青岛海尔集团、中国包装联合会电子工业包装技术委员会，泉州市中标标准化研究院有限公司本标准主要起草人：钟云方，董建军方宏林，程琳张夫聪，林传民，化英才，胡长军。本标准的历次版本发布情况为：BB/T0016—1999;
BB/T0016—2006。
1范围
包装材料
蜂窝纸板
BB/T0016—2018
本标准规定了蜂窝纸板的术语和定义、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于未经特殊处理加工的蜂窝纸板的生产、使用和检验。经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定GB/T462纸、纸板和纸浆分析试样水分的测定GB/T1453—2005夹层结构或芯子平压性能试验方法GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件GB/T13024-—2016箱纸板
GB/T176572013
人造板及饰面人造板理化性能试验方法BB/T0074—2017包装材料蜂窝纸芯3术语和定义
下列术语和定义适用于本文件。3.1
蜂窝纸板honeycombfibreboard
由两层面纸与中间蜂窝纸芯胶粘而成的纸板，结构如图1所示。面纸
蜂窝芯
黏合剂
图1蜂窝纸板结构示意图
面纸face of honeycombfibreboard蜂窝纸板夹层结构的外层纸。
BB/T0016—2018
蜂窝纸芯honeycomb core
由多层纸或纸板经过涂胶复合粘接，再经过拉伸，呈连续蜂窝形状的芯材，结构如图2所示。说明：
蜂宽频芯正六边形的边长，mm：蜂窝边长
蜂离纸芯正六边形的内切圆直径，mmidy3=c蜂窝纸芯高
度，m
蜂酱孔罩
拉伸方向上，相邻两蜂实中心之间的里离，品凡经比：
蜂窝孔距与其内轻的比值一，拉伸适当，则一拉伸过分则>1；拉伸不居，则1<1。图2
翘曲度
degree of warped surface
蜂窝纸芯结构示意图
在自然状态下蜂窝纸板纸平面在空间中的弯曲程度4材料
4.1芯纸与面纸
生产蜂窝纸板使用的芯纸应符合BB/T0074—2017的规定，面纸应符合GB/T13024—2016的规定。
4.2粘合剂
应无毒，无味，无腐蚀，符合国家相关环保烦定5要求
外观质量
5.1.1蜂窝纸板表面应清洁，不应有明显的脏污（油污、水渍、斑纹、粘痕等缺陷），不允许有裂纹、薄边、边角松软和折裂等现象。
5.1.2蜂窝纸板切口端面应光洁，无毛边，切断口表面裂损宽度不超过8mm。5.1.3蜂窝纸板表面应平整，每米长的单张蜂窝纸板纵，横方向翘曲不应大于20mm5.1.4每平方米蜂窝纸板面纸不允许有损坏破洞，里纸破损漏洞不得超过2个，且任何一个破损漏洞直径<0.5cm。
尺寸偏差
蜂窝纸板尺寸偏差应符合表1~表3规定。表1长宽偏差
蜂窝纸板长宽
尺寸偏差
蜂窝边长
尺寸偏美
蜂窝纸板厚店
尺寸偏差
孔径比（
技术要求
501~1000
蜂窝边长偏差
1001~2000
技术要求
术要求
BB/T0016—2018
单位为毫米
单位为毫米
单位为毫米
为保证蜂窝纸板的结构强度，蜂窝纸芯的拉伸程度应尽量充分，使蜂窝内径接近最大值，孔径比（）应为0.7~1.1。
脱胶面积
蜂窝纸板、纸芯各接触面的涂胶应均匀充分，粘接牢固，每平方米蜂窝纸板脱胶面积之和不大于20cm。
5.5物理机械性能
含水率
蜂窝纸板含水率为(12士4)%。
平压强度
平压强度应符合表4规定。
BB/T0016—2018
纸板厚度
表4蜂窝纸板平压强度
平压强度/kPa
蜂窝边长/mm
注：如遇纸板厚度和蜂窝边长不在此表所列数据，可按插值法计算标准值。5.5.3
静态弯曲强度
静态弯曲强度应符合相应产品标准对该项目的要求或客户提出的使用要求。5.6食品安全性能
与食品直接接触的蜂窝纸板的食品安全性能应符合国家相关食品安全国家标准及法律法规的规定。
6试验方法
6.1取样与试样处理
试样的采取按按GB/T450规定进行，试样的处理按GB/T10739的规定进行。6.2外观质量
6.2.1外观质量在自然光下目测或使用符合精度要求的量具进行测量。6.2.2最大翘曲的测定：在无外力作用下，将(1.00士0.02）m×（1.00士0.02)m蜂窝纸板置于水平台面上，用精度为1mm的钢卷尺或精度为0.02mm的游标卡尺测定试样下面翘离水平台面的最大高度，精确至1mm，即为蜂窝纸板的最大翘曲。如试样尺寸不足（1.00士0.02)m×(1.00士0.02)m，应将试样裁成尽可能大的正方形试样，按上述方法测定其最大翘曲，按式（1）换算成翘曲度：实测最大翘曲（mm）
翘曲度（mm/m）=
试样面积（m）
6.3尺寸偏差
使用精度为1mm的钢卷尺和精度为0.02mm的游标卡尺测量。.（1)
6.4孔径比
BB/T0016—2018
选取无外观缺陷，蜂窝分布均勾的蜂窝纸板1m或至少包含60个蜂窝纸芯结构的蜂窝纸板，沿蜂窝纸芯拉伸的方向，选取分布均勾的连续10个蜂窝结构，在蜂窝纸板面纸上画出每个蜂窝的边和端点，分别测定蜂窝纸芯的每个蜂窝的周长和相邻两个蜂窝边缘端点的距离。蜂窝纸板的蜂窝边长c按式(2)计算：C=+52++510
式中：
51952#310
蜂窝边长，单位为毫米（mm）；蜂窝纸芯的周长，单位为毫米（mm）。蜂窝纸板的蜂窝孔径比i按式(3)计算：i=a
式中：
蜂窝孔径比；
一蜂窝孔距，拉伸方向上，相邻两蜂窝中心之间的距离，单位为毫米（mm）；Q
—蜂窝内径，d=/3c，单位为毫米（mm）。d
6.5脱胶面积
选取（1.0士0.02)m2表面平整无缺陷的蜂窝纸板，将每层面纸与蜂窝纸芯分别撕开，撕开处无明显粘连即为蜂窝纸板的脱胶，记录脱胶蜂窝孔的总个数（n），按式（4）计算脱胶面积ST：3V3×103
式中：
Sr——脱胶面积，单位为平方厘米（cm)；脱胶蜂窝孔的个数：
蜂窝边长，单位为毫米(mm)。
6物理机械性能
6.6.1含水率
含水率按GB/T462的规定执行，也可以用快速水分测定仪测定，仲裁时按GB/T462的规定执行。
6.6.2平压强度
按GB/T1453—2005的规定进行。6.6.3静态弯曲强度
静态弯曲强度测定方法按GB/T17657—2013的4.7(三点弯曲）规定进行。5
BB/T0016—2018
7检验规则
7.1检验要求
检验分为出厂检验和型式检验。质量缺陷分严重缺陷和轻度缺陷。质量检验项目及缺陷见表5。表5质量检验项目及缺陷
检验项目
外观质量：
破损漏洞
尺寸偏差
孔径比
脱胶面积
物理机械性能：
含水率
平压强度
7.2抽样
严重缺陷
低于5.5.2表4的规定
轻度缺陷
超出5.1.1的规定，但不影响使用超出5.1.2的规定，但不影响使用超出5.1.3的规定，但不影响使用超出5.1.4的规定，但不影响使用低于高于5.2中表1，表2，表3的规定低于高于5.3规定
超出5.4的规定，但不影响使用
低于高于5.5.1的规定
相同材料、工艺、规格，并同时人库的产品为一检验批。每批按5%抽样，至少不低于3张。如检验结果与本标准不符，应从原批中采取加倍抽样进行复验。或按表6进行抽样。表6抽样表
批量范围
1201000
1001~2000
出厂检验
出厂检验按7.2的抽样规定进行检验。一次抽样
抽样数
二次抽样
7.3.2出厂检验项目包括外观质量（表面、切边、翘曲和破损漏洞）、含水率、涂胶、平面度。7.4型式检验
有下列情况之一时。应进行型式检验，型式检验的项目按表7中的全部项目内容进行检验：新产品或老产品转厂生产的试制定型鉴定；a)
b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；6
正常生产时，每半年进行一次检验；产品停产3个月以上，恢复生产时；出厂检验结果与上次型式检验有较大的差异时；国家质量监督机构提出进行型式检验的要求时。7.5检验结果判定
BB/T0016—2018免费标准bzxz.net
检验结果中，凡轻度缺陷有2项以上不合格，则该产品为不合格产品，严重缺陷有1项不合格时，应对不合格项目进行加倍抽样复验，复验结果如仍有不合格，则整批为不合格。8标志、包装、运输和贮存
8.1标志
蜂窝纸板外包装至少标有以下内容：名称、数量、生产厂家、生产日期等，8.2包装
蜂窝纸板以一定数量为一个包装，并采取必要的包装措施，避免戳穿和损坏等。8.3运输
包装好的蜂窝纸板，在运输中应小心搬运，防止摔、碰和重压，应有防止雨、雪侵袭的措施。8.4贮存
蜂窝纸板应贮存在清洁、干燥、阴凉的库房内，堆放整齐，并远离热源，底层离地面高度不少于100mm，雨雪天存放必须有良好的防护措施。BB/T0016-2018
