标准号：GY/T 327-2019 标准名称：有线电视网络光纤到户万兆单向IP广播系统技术规范 英文名称：Technical specification of 10Gbps IP video broadcast for CATV network 标准格式：PDF 发布时间：2019-10-23 实施时间：2019-10-23 标准大小：2675K 标准介绍：本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国广播电影电视标准化技术委员会(SAC/TC239)归口 本标准规定了有线电视网络光纤到户万兆单向IP广播系统的组成、通道划分、视音频数据的编码标准及封装、广播业务信息、IP广播传输系统以及IP广播接收模块的技术要求 本标准适用于有线电视网络光纤到户万兆单向IP广播系统的开发、研制、组网、运行和管理 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB/T17975.1—2010信息技术运动图像及其伴音信息的通用编码第1部分：系统(IS0/IEC13818-1:2007,MOD) GB18030—2005信息技术中文编码字符集 GB/T28161—2011数字电视广播业务信息规范 GB/T28430—2012数字电视系统数据广播技术规范 GY/T306.1—2017有线电视网络光纤到户系统技术规范第1部分：总体技术要求 中国广电IPv6地址规划方案(2018版)(广电发[2018]45号) IEEE802.3ae-2002信息技术的IE标准系统间的通信和信息交换局域网和城域网特殊要求第3部分：CSMA/CD的接入方法及物理层规范10Gb/s以太网MAC参数、物理层和管理参数(IEEStandard for Information Technology- Telecommunications and Information Exchange Betweenystems- Local and Metropolitan Area Ne tworks- Specific Requirements Part 3: Carrier Sense Multiple Access With Collision Detection (CSMA/CD) Access Method and Physical Layer Specifications Amendment: Media Access Control MAC) Parameters, Physical Layers, andManagement Parameters for 10 Gb/S Operation)

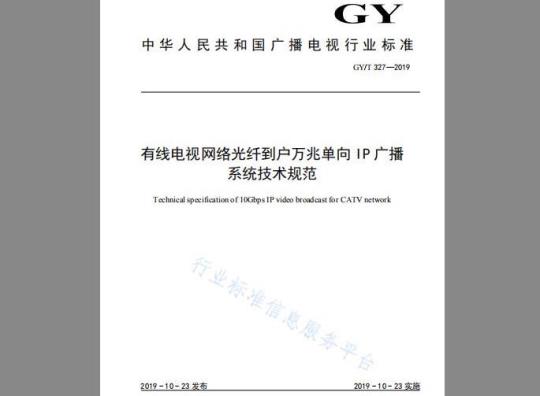

中华人民共和国广播电视行业标准GY/T327—2019
有线电视网络光纤到户万兆单向IP广播系统技术规范
Technical specification of 1oGbps IP videobroadcast for CATVnetwork行业标准信息服务平台
2019-10-23发布
国家广播电视总局
2019-10-23实施
行业标准信息服务平台
规范性引用文件
3术语、定义、缩略语和约定
3.1术语和定义
3.2缩略语
3.3约定
4万兆单向IP广播系统组成
概述·
IP广播前端.
IP广播传输网
4.4IP广播接收模块
5万兆单向IP广播系统的广播业务通道规划5.1通道划分
5.2数字视频广播业务视音频数据流的IP封装规范6万兆单向IP广播系统的数字电视业务信息6.1
IP广播数字电视业务信息表（BSI）IP广播数字电视通道信息表（MIT）IP广播数字电视业务名称列表（SNLT）IP广播数字电视区域码表（ACT）描述符
IP广播传输网.
协议参数要求
物理层速率要求
IP广播传输网组成及其设备要求IP广播传输安全与质量要求
IP广播接收模块，
10Gb光接收器
万兆IP广播选通器
附录A（规范性附录）
IPv6组播地址规划方法
A.2组播地址规划方法
A.3组播地址示例
附录B（资料性附录）
双向组网（I-PON）的网络改造方案B.1地市DVB广播前端改造方案
GY/T327—2019
GY/T327—2019
B.2与Cable用户共存方案www.bzxz.net
附录C（资料性附录）
C.1概述.
与G/EPON双向网络融合应用的示例。与G/EPON双向网络融合的一般过程c.2
C.3VOD互动点播业务实现流程的策略C.4OTT互联网电视业务实现流程的策略之附录D（规范性附录）
IPv4情况下的描述符
IPv4情况下的描述符定义
IPv4向IPv6的迁移
参考文献
行业标准信息服务平台
本标准按照GB/T1.1一2009给出的规则起草。本标准由全国广播电影电视标准化技术委员会（SAC/TC239）归口。GY/T327—2019
本标准起草单位：国家广播电视总局广播电视科学研究院、吉视传媒股份有限公司、安徽广电信息网络股份有限公司、广西广播电视信息网络股份有限公司、北京吉视汇通科技有限责任公司。本标准主要起草人：施玉海、冯海亮、张、王胜杰、张海峰、黄伟、徐洪亮、欧阳捷、张学军、张立杰、马自好、费少华、聂克庆。行业标准信息服务平台
GY/T327—2019
本文件的发布机构提请注意，声明符合本文件时，可能使用涉及本文件有关内容的相关授权的和正在申请的专利如下：
章条编号
光纤接收装置
集成电路及数据处理方法
网络数据传输系统中的数据发送前端网络数据传输系统中的数据接收终端网络数据传输系统
光传输系统
专利名称
本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案，相关信息可以通过以下联系方式获得：
专利权利人
吉视传媒股份有
限公司
北京吉视汇通科
技有限责任公司
联系地址
吉林省长春市新民大街
1027-1号
北京市丰台区海鹰路8
号院金凯大厦3号楼
北区4层
联系人
徐志慧
邮政编码
130021
100070
0431-88789022
010-63702263
电子邮件
[email protected]
[email protected]
维信息服务平台
请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
1范围
GY/T327—2019
有线电视网络光纤到户万兆单向IP广播系统技术规范本标准规定了有线电视网络光纤到户万兆单向IP广播系统的组成、通道划分、视音频数据的编码标准及封装、广播业务信息、IP广播传输系统以及IP广播接收模块的技术要求。本标准适用于有线电视网络光纤到户万兆单向IP广播系统的开发、研制、组网、运行和管理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17975.1—2010信息技术运动图像及其伴音信息的通用编码第1部分：系统（IS0／IEC13818-1：2007，MOD)
GB18030—2005信息技术中文编码字符集GB/T28161—2011数字电视广播业务信息规范GB/T28430—2012数字电视系统数据广播技术规范GY/T306.1—2017有线电视网络光纤到户系统技术规范第1部分：总体技术要求中国广电IPv6地址规划方案（2018版）（广电发【2018145号）IEEE802.3ae-2002信息技术的IEEE标准系统间的通信和信息交换局域网和城域网：特殊要求第3部分：CSMA/CD的接入方法及物理层规范1OGb/s以太网MAC参数、物理层和管理参数（IEEEStandard for Information Technology-Telecommunications and Information ExchangeBetweenSystems-Local andetropolitanAreaNetworks-Specific RequirementsPart3:CarrierSenseMultiple Access With Collision Detection (CSMA/CD) Access Method and Physical LayerSpecifications Amendmert Medir Access Control (MAc) Parameters, Physical Layers, andManagementParametersforioCo/sCperation)SFFINF-8077iRevision4.510Gb小可插拔模块SFP+规范（10GigabitSmallFormFactor信息服务平台
PluggableModule)
3术语、定义、缩略语和约定
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
光纤到户fibertothe home
有线电视网络或其他网络中，仅用光纤媒质连接接入网局端和家庭住宅的接入方式。3.1.2
GY/T327—2019
万兆单向IP广播10GbpsIPbroadcast一种在光分配网上实现的基于万兆以太物理层协议的基带IP流广播。3.1.3
IPbroadcast channel
IP广播通道
特指在万兆IP广播中，由D类IP地址和UDP目的端口标识的数据通道，通常每通道对应一个数字电视传输流或业务流。
主通道mainchannel
用于传输数字电视业务索引数据的广播业务通道。3.2缩略语
下列缩略语适用于本文件。
ACT区域码表（AreaCodeTable）BER比特误码率（BitErrorRate）BSI广播业务信息（Broadcast Service Information）bslbf位串（bit string,leftbitfirst)DLT万兆IP广播分发机（DistributionLineTerminal）时间日期表（DateTime Table）DTT
数字视频广播（DigitalVideoBroadcast）电子节目指南（ElectronicProgramGuide）EPON
以太网无源光网络（EthernetPassiveOpticalNetwork）超文本标记语言（HyperTextMarkupLanguage）超文本传输协议（HyperTextTransferProtocol）ID
标识（Identity）
电气和电子工程师协会（InstituteofElectricalandElectronicsEngineers）IEEE
互联网协议第版（ternetProtocol，version4）IPv4
服务务
互联网协议第6版（iternProtocol，version 6）吉比特的无源光网络（Gigatit-CapaplePassiveOpticalNetwork）通道信息表（MulticastInformatioTahle）运动图像专家组（MovingPicturesExrerGroup）光网络单元（OpticalNetworkUnit）互联网电视（OverTheTop）
包标识符（PacketIdentifier）PON
无源光纤网（PassiveOpticalNetwork）rpchof
余数多项式系数，最高阶在先（remainderpolynomialcoefficients，highesbrderfirst）SFP小型光纤模块（SmallForm-factorPluggable）SI
业务信息（ServiceInformation）业务名称列表（ServiceNameListSectionTable）SNLT
SPTS单节目传送流（SingleProgramTransportStream）2
SVT业务版本变化表（ServiceVersionTable）TS传送流（TransportStream）
UDP用户数据包协议（UserDatagramProtocol）uimsbf无符号整数（unsinged integer,most significant bit first）UTc世界协调时间（CoordinatedUniversalTime）VOD视频点播（VideoOnDemand）XML可扩展标记语言（ExtensibleMarkupLanguage）3.3约定
下列约定适用于本文件。
3.3.1版本号
GY/T327—2019
版本号用于标识本标准的版本，以支持系统的兼容性识别。本标准当前版本号为1.0.0，即大版本号（versionMajor）为l，小版本号（versionMinor）为o，微版本号（versionMicro）为o。3.3.2文本字符编码
若未特殊说明，文本字符编码缺省采用GB18030—2005。3.3.3保留位
者未特殊说明，本标准中的所有保留位应置为“1，。4万兆单向IP广播系统组成
4.1概述
有线电视网络光纤到户万兆单向IP广播系统利用1550nm波长，通过光功率的分配，实现万兆IP数据流的广播传输。如图1，万兆单向IP广播系统主要由IP广播前端、IP广播传输网和IP广播接收模块等三部分组成。其中，业务数据由国家级业务平台逐级传送至地市业务平台，IP广播前端接收数据报文，然后根据需要加入本地业务数据后，以JDP组播报文的格式，将数据通过光传输网络广播到每一个用户终端，这里的UDP组播格式的组插地址P端口号是用于区分广播数据中的不同数字电视节目，具体的组播地址规划见附录A。万兆单向IP广插播接收偿块通常位于用户接入终端系统内，用于接收来自光纤的广信息服务平台
播传输的UDP组播报文，并根据其组播地址利端日号广播节目流进行选择。3
GY/T327—2019
国家级业务平台
省级业务平台
地市级业务平台
IP广播前端
万兆单向IP广播系统
IP广播传输网
图1万兆单向IP广播系统组成
IP广播
接收模块
IP广播
接收模块
IP广播
接收模块
万兆单向IP广播光网络可以单独构成一个单向广播系统独立运行开展电视广播业务，如图2所示。也可以与双向传输系统（EPON/GPON等）共同构建一张万兆宽带接入网，即I-PON方案，支持电视直播业务和双向交互视频与高速数据业务（VOD视频点播、OTTTV互联网电视和Internet上网等等），如图3所示。双向组网的网络改造方案参见附录B。与G/EPON双向网络融合应用的示例参见附录C。I-PON的典型组网方案有单纤三波组网方案和双纤一波组网方案等，具体见GY/T306.1一2017。交换
DVB-平台
业务平台
IP广播前端
ODN充配网
万兆IP厂
播分发机
IP广播传输网
方兆广播机顶盒
IP广播
接收模
2万兆单向IP广播光网络单独构成单向广播系统架构图IPBOX/
DVB平台
OTT/VOD业
务平台
Internet
业务平台
业务平台
IP广播前端
万兆IP
播分发机
IP广播传输网
点播、互联网等视频数据
直播、
点播、互联网等不含视频数据的窄带数据ODN光分配
3I-PON方案系统架构图
4.2IP广播前端
融合型网关
IP广播
接收模
千兆/
GY/T327—2019
IP广播前端以IP广播方式发送UDP组播报文，通常由编转码设备、应用服务器、EPG播出设备和交换机等组成。
4.3IP广播传输网
IP广播传输网主要由万兆IP广播分发机、光放大器和ODN无源光分配网组成，将IP流以广播方式传送UDP组播报文，详细描述见第7章。4.4IP广播接收模块
IP广播接收模块通常位于接入终端系统内，用于接收来自光纤的单向传输的UDP组播报文，并根据一个或多个用户终端的请求，按照组播地址和端口号对UDP报文进行选通分发。详细描述见第8章。5万兆单向IP广播系统的广播业务通道规划5.1通道划分
上标准信息服务平台
在万兆单向IP广播网络中除视，音频节目外的相关辅助信息，都需要通过下述特定广播业务通道传输，其通道划分见表1。
GY/T327—2019
通道名称
主通道
授权专用通道
数字视频广播
业务通道
节目通道
通道描述
传输基本的索引信息
CAT/EMM等授权信息
数字视频广播EPG的
专用通道
主通道详细信息如下所述
通道划分规划
承载内容
MIT、SNLT、ACT表
CAT/EMM
例如：以TS包形式传输的EPG
（业务信息表）信息
应用说明
主通道包括用户终端开机后需
要的一些必要信息，如视音频
节目、EPG等所在的广播业务通
道和用户终端所在区域或行业
分组有关的信息。主通道的优
先级别最高。
加扰系统的CAT/EMM在一个单
独的通道内传输
来自传统的DVBEPG服务器，
采用TSOverUDP形式传输。
节目可以采用SPTS（推荐）或
MPTS形式传输。
主通道是具有特定IP目的地址和UDP目的端口号的IP广播流通道。主通道中传输的UDP数据描述了整个IP广播系统中的数字电视节目等各种业务所在的广播业务通道、业务版本号、日期等关键信息。用户终端（IP机顶盒、智能手机、智能电视机、PAD、PC等）开机后，首先获取和解析主通道的数据，然后依据这些信息接收其他业务通道的数据。主通道应包含一个通道信息表（MIT），可另选包含一个业务名称列表（SNLT）或一个区域码表（ACT）。MIT表：主要用来描述业务所在的组播地址、UDP端口号、封装格式等。SNLT表：主要用来描述各个节目的名称、节目提供商，以及其他信息。ACT表：主要用来描述用户接入终端所在的区域。这些表需循环传送，建议间隔时间不大于500ms。用户接入终端开机后应首先获取MIT和ACT，从MIT表中获取所有业务所在的组播地址、UDP端口号、封装格式等。根据从ACT获的本地区域码进行相关的业务筛选。5.2数字视频广播业务视音频数据流IF封装规范5.2.1概述
万兆单向IP广播系统中，数字视频广播视音频数据应以IPP在IPv6或IPv4协议之上进行封装，形成的IP报文的目的地址应采用组播地址。对于不同的节目传输道，采用不同的IP目的地址或不同的UDP目的端口号加以区分。而在UDP层以上，其封装采用GB/T17575.1-010中规定的TS格式或非TS格式。5.2.2TS封装成IP数据包
UDP包所在以太网报文数据部分的最大长度是1500字节，可容纳至多7个188字节的TS数据包，实际的UDP数据最大长度为188x7=1316字节。本标准规定单个UDP数据包应包含1个到7个188字节的完整TS数据包。
TS封装成IP报文的格式如图4所示。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
