首页 > 气象行业标准(QX) > QX/T 490-2019 电离层测高仪技术要求
QX/T 490-2019

基本信息

标准号: QX/T 490-2019

中文名称:电离层测高仪技术要求

标准类别:气象行业标准(QX)

英文名称:Technical requirements of ionosonde

标准状态:现行

发布日期:2019-09-18

实施日期:2019-12-01

出版语种:简体中文

下载格式:.zip .pdf

下载大小:446848

相关标签: 电离层 技术

标准分类号

标准ICS号: 数学、自然科学>>07.060地质学、气象学、水文学

中标分类号:综合>>基础学科>>A47气象学

关联标准

出版信息

出版社:气象出版社

书号:135029-6065

标准价格:15.0

出版日期:2019-09-01

相关单位信息

起草人:王云冈、毛田、吕景天

起草单位:国家卫星气象中心(国家空间天气监测预警中心)

归口单位:全国卫星气象与空间天气标准化技术委员会空间天气监测预警分技术委员会(SAC/TC 347/SC 3)

提出单位:全国卫星气象与空间天气标准化技术委员会空间天气监测预警分技术委员会(SAC/TC 347/SC 3)

发布部门:中国气象局

主管部门:全国卫星气象与空间天气标准化技术委员会空间天气监测预警分技术委员会(SAC/TC 347/SC 3)

标准简介

标准号:QX/T 490-2019
标准名称:电离层测高仪技术要求
英文名称:Technical requirements of ionosonde
标准格式:PDF
发布时间:2019-09-18
实施时间:2019-12-01
标准大小:746K
标准介绍:本标准按照GB/T1.1-2009给出的规则起草
本标准由全国卫星气象与空间天气标准化技术委员会空间天气监测预警分技术委员会(SAC/TC347/SC3)提出并归口
本标准起草单位:国家卫星气象中心(国家空间天气监测预警中心)。本标准主要起草人:王云冈、毛田、吕景天 本标准规定了电离层测高仪的组成、功能要求性能要求、数据处理、数据存储与传输等内容。
本标准适用于电离层测高仪的研制开发、设计生产、设备选型、台站组网建设和验收评价
2术语与定义
下列术语和定义适用于本文件
电离层测高仪 ionosonde
通过发射扫频无线电波从地面对电离层进行探测的常规设备。[QX/T252-2014,定义2.21]
电离层垂直探测 ionosp heric vertical sounding
用电离层测高仪从地面对电离层进行日常观测的技术。
注:这种技术垂直向上发射频率随时间变化的无线电脉冲,在同一地点接收这些脉冲的电离层反射信号,測量出电
波往返的传递时延,从而获得反射高度与频率的关系曲线
[QX/T252-2014,定义2.22
虚高 virtual height
在电离层垂直探测中,假定电波以真空光速传播而计算得到的电离层反射面的高度
[QX/T252-2014定义2.23]
电离图 ionogram
利用电离层测高仪进行电离层垂直探测时获得的无线电波频率与虚高的关系图。
注:改写QXT252-2014,定义2,24
本标准规定了电离层测高仪的组成、功能要求、性能要求、数据处理、数据存储与传输等内容。本标准适用于电离层测高仪的研制开发、设计生产、设备选型、台站组网建设和验收评价。

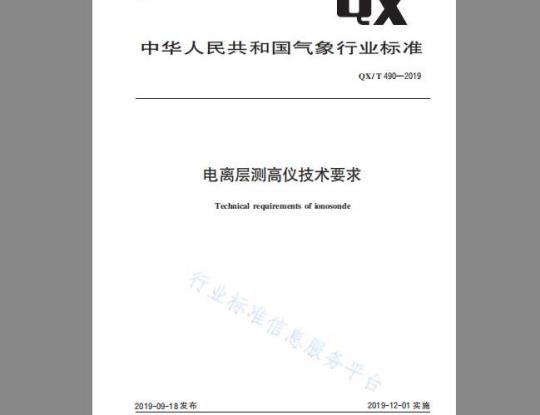

标准图片预览






标准内容

ICS07.060
中华人民共和国气象行业标准
QX/T490—2019
电离层测高仪技术要求
Technicalrequirements of ionosonde行业标准信息服务平台
2019-09-18发布
中国气象局
2019-12-01实施
行业标准信息服务平台
术语与定义
功能要求
性能要求
数据处理系统
数据存储与传输系统
设备环境适应性要求
可靠性、可维修性及寿命
10技术资料与备件
参考文献
QX/T490—2019
行业标准信息服务平台
行业标准信息服务平台
本标准按照GB/T1.1—2009给出的规则起草。QX/T490-—2019
本标准由全国卫星气象与空间天气标准化技术委员会空间天气监测预警分技术委员会(SAC/TC347/SC3)提出并归口。
本标准起草单位:国家卫星气象中心(国家空间天气监测预警中心)。本标准主要起草人:王云冈、毛田、吕景天。行业标准信息服务平台
行业标准信息服务平台
1范围
电离层测高仪技术要求
QX/T490—2019
本标准规定了电离层测高仪的组成、功能要求、性能要求、数据处理、数据存储与传输等内容。本标准适用于电离层测高仪的研制开发、设计生产,设备选型、台站组网建设和验收评价。2术语与定义
下列术语和定义适用于本文件。2.1
电离层测高仪ionosonde
通过发射扫频无线电波从地面对电离层进行探测的常规设备。[QX/T2522014,定义2.21]
电离层垂直探测ionosphericverticalsounding用电离层测高仪从地面对电离层进行日常观测的技术注:这种技术垂直向上发射频率随时间变化的无线电脉冲,在同一地点接收这些脉冲的电离层反射信号.测量出电波往返的传递时延,从而获得反射高度与频率的关系曲线。[QX/T252—2014,定义2.22]
virtual heightbzxZ.net
在电离层垂直探测中,假定电波以真空光速传播而计算得到的电离层反射面的高度。[QX/T252—2014定义2.23]
电离图
ionogram
利用电离层测高仪进行电离层声探测时获得的无线电波频率与虚高的关系图。注:改写QX/T252—2014.定义2.24。2.5
criticalfrequency
临界频率
服务平台
电离层各层能够垂直反射的无线电波的最大频率,通减指寻参技临界频率。[QXT252—2014,定义2.25]
3组成
通常包括:电离层测高仪主机、天线系统、数据处理系统、数据存储与传输系统等。4功能要求
4.1应自动进行电离层垂直探测,并获得清晰、完整的电离图。1
QX/T490—2019
4.2应自动从电离图中获取F,层临界频率(foF,)、F,层虚高(hF,)等电离层垂直观测特征参量,应自动反演电离层电子密度剖面。4.3应能自动存储电离层垂直观测原始数据、电离图、电离图描迹、电离层垂直观测特征参量、电离层电子密度剖面等产品,并自动传输以上文件。5性能要求
5.1电离层测高仪主机
主要技术性能指标见表1。
表1主机主要技术性能指标
峰值功率
扫频范围
虚高范围
高度分辨
扫频方式
扫频周期
观测时间
5.2天线系统
5.2.1天线系统由发射天线和接收天线组成指标
1MHz~30MHz
80km1000km
频率点数及频率值应可设置,精确到0.01MHz包含200个频率点的扫频周期应不大于300.5应可设置,并采用北斗时间同步5.2.2发射天线可使用三角天线或折合偶极子天线等,接收天线可使用三角天线、折合偶极子天线或正交环天线等。
5.2.3发射天线的尺寸要求高度不大于30m,水平部分不大于50m。6数据处理系统
6.1电离图自动度量
6.1.2电离图自动度量软件能自动从电离图中提取o、h,层临界频率(foF)、F层虚高(hF)E层临界频率(foE)、E。层虚高(h'E,)、最低频率(fm)层最高频率(fI)和电波传播M因子等电离层垂直观测特征参量
6.1.3在空间天气平静的情况下,电离图自动度量软件应识别的电离图应不少于50%在空间天气平静的情况下,将电离图自动度量软件获取的foF2与人工度量进行比较。自动度量获
取的foF,与人工度量的偏差在士0.2MHz范围内的应达到80%以上。6.2电离层电子密度剖面反演
6.2.1电离层测高仪系统应配备电离层电子密度反演软件。6.2.2电离层电子密度反演软件能根据电离图反演得到电离层电子密度剖面。2
7数据存储与传输系统
QX/T490—2019
7.1电离层测高仪系统应自动存储电离层垂直观测原始数据、电离图以及电离图描迹、电离层垂直观测特征参量、电离层电子密度部面等。7.2原始数据应兼容电离层测高仪的SBF(SingleBlockFormat)格式,7.3电离图应保存有可视化的图形文件,宜采用便携式网络图像格式(PNG)。7.4电离层垂直观测特征参量文件中应包含观测时间、台站号、foF,、h'F2、foF1、hF、foE,、h'E,、fminf.I和M因子等信息
7.5电离层测高仪系统应配备存储不少于6年连续观测数据的存储空间。7.6电离层测高仪系统应配备数据自动传输软件7.7
电离层测高仪数据传输软件应实现电离层测高仪观测数据的实时传输和补传等功能8设备环境适应性要求
8.1室外设备环境适应性要求
8.1.1工作电压:交流电220V±33V,50Hz3Hz8.1.2工作温度:—40℃C~+50℃。8.1.3相对湿度:小于或等于100%时正常工作。8.1.4抗风能力:瞬时风速不大于37m/s时正常工作,瞬时风速不大于51m/s时不损坏,特殊区域需参考最大风速记录。
8.1.5其他防御能力:防雷、防盐雾和防沙尘。8.2室内设备环境适应性要求
8.2.1工作电压:交流电220V土33V.50Hz土3Hz8.2.2不间断电源:配备功率不小于5kW、后备时间不小于2h的不间断电源。8.2.3工作温度:-10℃~40℃。
8.2.4相对湿度:小于或等于80%时正常工作,标准信
9可靠性、可维修性及寿命
9.1在24小时不间断工作情况下,电离层测高仅购子均于款障工作时间(MTBF)应不小于4000h。9.3电离层测高仪的设计寿命不小于5a。技术资料与备件
10.1电离层测高仪随机应配有完备的技术文档资料,包括使用说明、工作原理图、线路图、操作流程、注意事项以及安装调试方法和维修指南等,以保障设备的正确安装和正常运行10.2电离层测高仪出厂时随机应配有至少3份易消耗器件和必要的备件及清单,并配有专用的安装、调试工具和仪表
QX/T490—2019
参考文献
[1]]QX/T195—2013电离层垂直探测规范[2]
QX/T252—2014
电离层术语
行业标准信息服务平台
行业标准信息服务平台
中华人民共和国
行业标
气象行业标准
电离层测高仪技术要求
QX/T4902019
北京市海区中关村南大街46号
邮政编码:0081
服务平台
网址:http://ww.qx.com
发行部:010-68408042
北京中科印刷有限公司印厕
开本:880mmX1230mm
2019年9月第一版
印张:0.75
2019年9月第一次印刷
书号:135029-6065
如有印装差错
定价:15.00元
由本社发行部调换
版权专有
侵权必究
举报电话:(010)68406301
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
