YY/T 0699-2008
基本信息
标准号： YY/T 0699-2008
中文名称：液态化学品防护装备 防护服材料抗加压液体穿透性能测
标准类别：医药行业标准(YY)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：521930
相关标签： 液态 化学品 防护 装备 防护服 材料 加压 液体 穿透 性能
标准分类号
关联标准
出版信息
相关单位信息
标准简介
标准号：YY/T 0699-2008
标准名称：液态化学品防护装备 防护服材料抗加压液体穿透性能测
英文名称：Clothing for protection against liquid chemicals-Determination of the resistance of protective clothingmaterials to penetration by liquids under pressure
标准格式：PDF
发布时间：2008-10-17
实施时间：2010-01-01
标准大小：713K
标准介绍：本标准规定了用于实验室测定一定压力下持续接触液体如防护服反复暴露在受压的泼溅和喷洒的液体中，防护服材料抗液体穿透能力的试验方法。防护服“合格/不合格”的结论以目测液体穿透情况确定。
本试验方法通常用于评价防护服材料和从防护服成品上取样材料的防护效果。
注：防护服成品包括手套、套袖、围裙、衣服、头巾、靴子等等。“成品取样”既包括防护服成品的完整部分，又包括缝合处及其他不连续部分。
本试验可以用于确定防护服材料和结构在不同环境中对有害液体化学品暴露的限制。本试验对徽孔织物抗液体能力确定尤其有效
穿透试验合格，但样品可能发生大量的物质渗透。更为敏感的渗透分析法应按ISO6529进行。当使用试验条件较低的无压力液体时，材料的抗穿透能力试验按ISO6530进行。ISO6530用相对小容量液体短时间的液体挑战，这种试验适于多孔处理和其他无膜基或无涂层材料。
本标准只描述用于防护服材料或一些材料结构(如缝合)的性能。它不涉及设计、整体结构和组分，或衣物的界面或其他可能影响防护服整体防护效果的因素。
需要特别指出，本标准不必模拟防护服实际使用时可能的暴露情况。试验数据由于受材料的限制，需要对其抗液体穿透性能进行广泛的对比评估。
标准名称：液态化学品防护装备 防护服材料抗加压液体穿透性能测
英文名称：Clothing for protection against liquid chemicals-Determination of the resistance of protective clothingmaterials to penetration by liquids under pressure
标准格式：PDF
发布时间：2008-10-17
实施时间：2010-01-01
标准大小：713K
标准介绍：本标准规定了用于实验室测定一定压力下持续接触液体如防护服反复暴露在受压的泼溅和喷洒的液体中，防护服材料抗液体穿透能力的试验方法。防护服“合格/不合格”的结论以目测液体穿透情况确定。
本试验方法通常用于评价防护服材料和从防护服成品上取样材料的防护效果。
注：防护服成品包括手套、套袖、围裙、衣服、头巾、靴子等等。“成品取样”既包括防护服成品的完整部分，又包括缝合处及其他不连续部分。
本试验可以用于确定防护服材料和结构在不同环境中对有害液体化学品暴露的限制。本试验对徽孔织物抗液体能力确定尤其有效
穿透试验合格，但样品可能发生大量的物质渗透。更为敏感的渗透分析法应按ISO6529进行。当使用试验条件较低的无压力液体时，材料的抗穿透能力试验按ISO6530进行。ISO6530用相对小容量液体短时间的液体挑战，这种试验适于多孔处理和其他无膜基或无涂层材料。
本标准只描述用于防护服材料或一些材料结构(如缝合)的性能。它不涉及设计、整体结构和组分，或衣物的界面或其他可能影响防护服整体防护效果的因素。
需要特别指出，本标准不必模拟防护服实际使用时可能的暴露情况。试验数据由于受材料的限制，需要对其抗液体穿透性能进行广泛的对比评估。
标准图片预览
标准内容

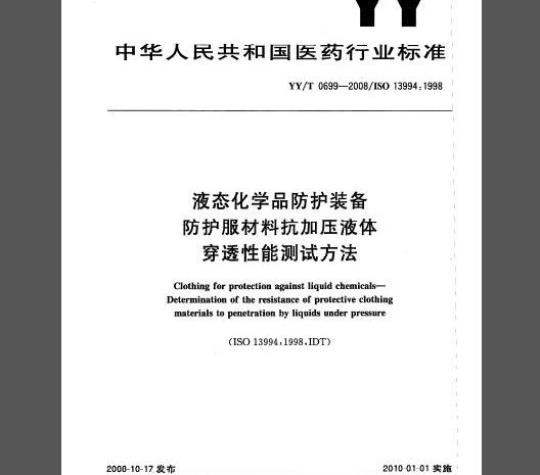

ICS11.100
iiiKAa~cJouaKAa
中华人民共和国医药行业标准
YY/T0699—2008/IS013994：1998液态化学品防护装备
防护服材料抗加压液体
穿透性能测试方法
Clothing for protection against liquid chemicals-Determination of the resistance of protective clothingmaterials to penetration by liquids under pressure(ISO13994：1998,IDT)
2008-10-17发布
国家食品药品监督管理局
2010-01-01实施
iiiKAa~cJouaKAa
中华人民共和国医药
行业标准
液态化学品防护装备
防护服材料抗加压液体
穿透性能测试方法
YY/T0699-2008/ISO13994:1998
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张1字数25千字
2009年4月第一版2009年4月第一次印刷*
书号：155066·2-19609
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
iiiKAa~cJouaKAa
本标准等同采用ISO13994：1998《液态化学品防护装备方法》。
为便于使用，本标准做了下列编辑性修改：“本国际标准”词改为“本标准”；用小数点代替作为小数点的逗号“，”，删去国际标准的前言。
本标准由国家食品药品监督管理局提出。YY/T0699—2008/IS013994:1998防护服材料抗加压液体穿透性能测试本标准由全国医用临床检验实验室及体外诊断系统标准化技术委员会（SAC/TC136）归口。本标准的起草单位：北京市医疗器械检验所。本标准主要起草人：苏健、胡广勇、王睁崎。iiiKAa~cJouakAa
YY/T0699—2008/IS013994:1998引
生产、使用和运输液体化学品的工作人员易接触到可能对人体造成接触性伤害的液体。这些伤害可能导致急性损伤（如皮肤刺激和烧伤）或慢性疾病（如癌症）。由于工程控制不能消除所有接触的可能，人们将注意力集中到通过使用抗渗透、抗穿透和抗老化的防护服来减少皮肤的直接接触。本试验方法只用于测试抗加压液体穿透能力。抗渗透、抗老化和抗无压力液体渗透性能测试用其他方法。
1范围
iiiKAacJouaKAa-
液态化学品防护装备
YY/T0699—2008/IS013994：1998防护服材料抗加压液体
穿透性能测试方法
本标准规定了用于实验室测定一定压力下持续接触液体，如防护服反复暴露在受压的泼溅和喷洒的液体中，防护服材料抗液体穿透能力的试验方法。防护服“合格/不合格”的结论以目测液体穿透情况确定。
本试验方法通常用于评价防护服材料和从防护服成品上取样材料的防护效果。注：防护服成品包括手套、套袖、围裙、衣服、头中、靴子等等。“成品取样”既包括防护服成品的完整部分，又包括缝合处及其他不连续部分。
本试验可以用于确定防护服材料和结构在不同环境中对有害液体化学品暴露的限制。本试验对微孔织物抗液体能力确定尤其有效。穿透试验合格，但样品可能发生大量的物质渗透。更为敏感的渗透分析法应按ISO6529进行。当使用试验条件较低的无压力液体时，材料的抗穿透能力试验按ISO6530进行。ISO6530用相对小容量液体短时间的液体挑战，这种试验适于多孔处理和其他无膜基或无涂层材料。本标准只描述用于防护服材料或一些材料结构（如缝合）的性能。它不涉及设计、整体结构和组分，或衣物的界面或其他可能影响防护服整体防护效果的因素。需要特别指出，本标准不必模拟防护服实际使用时可能的暴露情况。试验数据由于受材料的限制，需要对其抗液体穿透性能进行广泛的对比评估。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/T2828.1—2003,ISO2859-1:1999，IDT)纺织品和纺织制品厚度的测定（GB/T3820-1997，eqvISO5084：1996）GB/T3820
机织物单位长度质量和单位面积质量的测定（GB/T4669—2008，ISO3801：1977，GB/T4669
GB/T6529
纺织品的调湿和试验用标准大气（GB/T6529—2008，ISO139：2005，MOD）ISO2286：1986橡胶或橡胶涂层织物成卷性能确定3术语和定义
下列术语和定义适用于本标准。3.1
老化degradation
由于接触化学品造成的防护服材料一个或多个物理性能损害性变化。iiiKAacJouaKAa
YY/T0699—2008/IS0139941998
穿透penetration
在防护服材料上液体以非分子水平方式穿过包寒物、多孔材料、接缝处、孔隙或其他缺陷处的现象。3.3
渗透permeation
化学品由分子扩散穿过组成防护服全部或部分的固体材料的综合过程和其在介质中的解吸附作用。
防护服protectiveclothing
用于保护人体避免接触潜在危害的装备注：在本试验中，评价了防护服用材料。潜在危害是接触液态化学品。3.5
试验液体testliquid
按本标准的方法用于试验的单一液态化学品或化学合成物。4原理
将特定样品接触液体，施加压力，并保持一定时间。目力观察是否有液体穿透，以此确定防护服材料对加压液体穿透的抵抗能力。在穿透试验仪器中，防护服材料用作隔离物，将有害液体化学品与试验槽的观察面分开。若发生穿透现象，应判定不合格。结果报出“合格/不合格”。5仪器
5.1测厚仪：厚度的测量值可精确到0.02mm，测量防护服材料样品的厚度（参考ISO2286）。5.2试验槽：用于在与加压试验液体接触过程中限制样品。在试验槽中，防护服材料用作隔离物，将液体与试验槽的观测面分开。试验槽的槽体固定在一个支撑物上。槽体可容纳约60mL液体。试验槽还装有一个法兰盖，其上开放区域便于目力观察，另外还有一个透明盖。槽体上有一孔用于填充液体，有一排放阀用于试验槽中液体的排放。其他所需部件还有将空气管和槽体上孔连接的适配件、垫圈以及支撑网。试验槽及其部件示意图见图1和图2。图3到图10是一个穿透试验槽装置及其部件图。注：见表1穿透试验槽装置的组成部分和材料。5.3支撑网：由一个光滑的塑料或经抛光的金属方形网筛组成，用于表2中的C2的程序，应满足如下要求：
a）开放面积>50%；
b）试验样品变形≤5.0mm。
5.4气源：可以提供（13.8士1.38）kPa气压的空气。5.5计时器，准确度至少为1s。
5.6分析天平：准确度至少为0.001g。5.7容器或量筒，准确度为1mL。2
iiiKAa~cJouaKAa
压缩空气或氮气；
气体管路接头；
气压调节器；
可调节阀放气阅；
压力计；
阀门：
连接头；
带连接头橡胶管；
安全外壳，
试验槽；
排液阀。
YY/T0699-—2008/ISO139941998图1液体穿透试验装置（示意图）iiiKAa~cJouaKAa
YY/T0699—2008/ISO13994:19981
透明盖；
一法兰盖；
一垫围：
支撑网；
垫圈；
6——试验样品；
7—-上部口；
8PTFE垫圈材料；
试验槽体；
排放阀；
试验槽支架。
图2带支撑网的试验槽装置
iiiKAa~cJouaKAa
压缩空气或氮气；
气体管路接头，
气体调节阀；
一可调节放气阀：
压力计；
一阀门；
一连接头，
YY/T0699——2008/IS013994:1998带连接头橡胶管；
安全外壳；
试验槽；
排液阀；
转动夹；
防溢盘；
双片轴环。
图3试验装置（三维视图）
单位为毫米
管路连接头用螺纹；
排波阀连接用螺纹。wwW.bzxz.Net
注：材料为铝。
图4槽体
iiiKAacJouaKAa
YY/T0699--2008/IS013994:1998390
注：材料厚1mm~2mm不锈钢板，角部焊接。图5防溢盘
M4×20
注：材料为钢。
图6转动夹
-M6×15
单位为毫米
单位为毫米
注：材料为钢。
iiiKAa~cJouaKAa:
图7试验槽支架
一框，用25mm×25mm×3mm角钢焊接；2
保护盖，4mm树脂玻璃；
杆，13mm钢棒焊在规定位置，
图8安全外壳
YY/T0699——2008/ISO13994:1998单位为亳米
单位为毫米
iiiKAa~cloulaKAa
YY/T0699-—2008/IS013994.1998AA
注：材料为铝。
图9法兰盖
注：材料为树脂玻璃或其他透明材料。图10透明盖（可选）
表1液体穿透试验设备和材料
气压调节器，6mmNPT，0~70kPa
可调节阀门，可承受35kPa气压
气压计，0~35kPa，115mm直径，1%精确度6mmNPT3通阀
6mmNPT×40mm316不锈钢镊子
6mmNPT速插接头，插头和插座
6mmNPT通气管，带6mmNPT连接头13mm分裂式轴环
6mmNPT电镀管装置和紧固件
垫圈材料：6mm聚四氟乙烯圈
球阀，6mmNPT316不锈钢
13mm直径2片式轴环
单位为毫米
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
