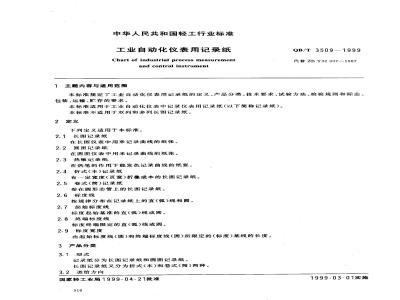

中华人民共和国轻工行业标准
工业自动化仪表用记录纸
Chart of industrial process measurementand control instrument
主题内容与适用范围
QB/T3509—1999
代替ZBY32007-1987
本标准规定了工业自动化仪表用记录纸的定义、产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
本标准适用于工业自动化仪表中记录仪表用记录纸（以下简称记录纸）。本标推不适用于双列和多列长图记录纸2定义
下列定义适用于本标准。
2.1长图记录纸
在长图仪表中用来记录曲线的纸张。2.2圆图记录纸
在圆图仪表中用来记录曲线的纸张。2.3热敏记录纸
在热笔的作用下能发色记录曲线的纸张。2.4折式(本)记录纸
有一定宽度（页宽）折叠成本的长图记录纸。2.5卷式（简）记录纸
卷在圆形芯管上的长图记录纸。2.6标度线
按规律分布在记录纸上的直(弧)线和圆。2.7起始标度线
标度起始基准的直（弧)线或圆。2.8终端标度线
标度终端限定的直（弧）线或圆。2.9标度宽度
由起始标度线(圆)和终端标度线(圆)所限定的(标度)基线的长度。3产品分类
3.1型式
记录纸分为长图记录纸和圆图记录纸。长图记录纸又分为折式（本）和卷式（筒）两种。3.2进给方向
国家轻工业局1999-04-21批准
1999-03-01实施
QB/T3509—1999
长图记录纸纵向由上至下进给，横向由右向左进给；圆图记录纸为顺时针方向进给。3.3记录方式
有墨水记录、色带记录、喷墨记录及热敏记录。3.4尺寸
3.4.1长图记录纸尺寸见表1、图1；3.4.2圆图记录纸尺寸见表2、图2；B
申申-
本式折
叠宽度
印刷面朝内
印刷面朝内
印刷面朝外
印刷面朝外
标度宽度
纸边宽
左b1右 b2
导孔尺
长圆孔
注：纸宽为132mm、112mm、若圆孔（方孔）在右边时，则bj=7mm，bz=5mm。TiikAoNikAca
长方孔
单位：mm
两孔距
纵向 S横向bl
3.5标度
QB/T3509
记录纸直径起始标度圆终蹦标度圆D
标度宽度
中心孔直径
定位孔
单位：mm
定位孔与中心孔的间距
记录纸被测参量标度的确定应参照ZBY123《工业自动化仪表标度的一般规定》。长图记录纸两相邻时间标度线之间的距离，对各种进给速度的记录纸均为10mm。圆图记录纸两相邻时间标度线之间的最小分格值为15min。记录纸上有A、B、C三种标度线（应与ZBY123中长标度线、中标度线、短标度线分别相对应），两组标度线的宽度见表3。
3.6字体
A标度线
字体大小的选择与记录纸相当。518
B标度线
单位：mm
C标度线
技术要求
4.1纸质
QB/T3509—1999
仪表记录原纸应满足有关标准的要求。4.2定量
长图记录纸采用40、45或52g/m2原纸，圆图热敏记录纸采用80g/m2原纸，圆图墨水记录纸采用100g/m2原纸。
4.3涂污性能
记录笔在记录纸上划线并使记录纸被“完全涂色”时，记录纸不应损坏，墨水不应渗透到记录纸台板上
4.4尺寸允差
4.4.1长图记录纸尺寸允差应符合表4的规定。表4
纸宽B,%
叠折宽度b,mm
圆孔直径、长圆孔短轴
方孔边长、长方孔短边，mm
纵向相邻两孔距S,mm
横向对应两孔距B1,%
横向对应两孔中心线平行度，mm纵向任商300mm标度长，mm
圆孔（方孔）中心联线至起始标度线gmm起始标度线至纸边br,mm
各标度线至起始标度线，%
圆弧时间标度线的半径，mm
Bz≤140mm
Bz>140mm
圆图记录纸尺寸充差应符合表5的规定。表5
记录纸直径 D,mm
中心孔直径、两定位孔直径，mm中心孔至两定位孔的中心距，mm各标度圆半径，mm
各标度圆心对中心孔中心的位置度，mm任意两标度圆心的位置度，mm
任意两时间标度圆之间的角度，(\)）8
时间标度圆的半径，mm
HiiKAoNiKAca
QB/T3509--1999
4.4.3长图记录纸的外形尺寸应符合表6的规定。表6
每本厚度纵向偏斜
横向偏斜长度
标度线宽度
芯管内径
-张记录纸上同种标度线及同一标度上宽度偏差为土0.03mm。芯管长度
270_1.。
200-1.。
112-1.。
单位：mm
【卷纸外径长度
4.5外观
4.5.1记录纸应平整，不许有折子、皱纹、残缺、破洞、透明点、裂口等影响使用的纸病。热敏记录纸表面涂层要均勾。
4.5.2导孔应光洁，不得有明显的毛刺或变形。4.5.3记录纸印刷部分应正确、清晰，墨色深浅须一致，不得有色斑、影响读数的断线。4.5.4折本记录纸折叠处齿形穿透要好，不得影响连续记录及收纸，折本的端面应整齐。卷式记录纸应卷在干燥、硬实的芯管上，芯管不得超出卷简端面，卷筒端面应平整洁净。4.5.5起始、终端的标志
折式始端以中心30mm的两端向两面剪成约35°角，卷式始端以中心线向两面剪成约35°角。长图记录纸接近终端处，应在横向起始或终端标度线标明记录纸即将用完醒目的警告标志。5试验方法
5.1纸质
按有关标准检验。
5.2定量
按GB/T451《纸与纸板尺寸、偏斜度、定重、厚度及紧度的测定法》检验。5.3涂污试验
按GB/T3386《工业过程测量和控制系统用电动和气动模拟记录仪和指示仪性能评定方法》检验。5.4尺寸允差
长图和圆图记录纸的检验应在环境温度（20士2)℃、相对湿度为63%～67%的条件下进行。检验前，记录纸应在上述条件下放置12h以上。5.4.1长图记录纸尺寸允差
检验应分别在抽检样品的始、中、末三处进行，并按下列步骤和方法进行测量和计算：测量纸宽、标度宽度、折叠宽度、纵向任意300标度长、起始标度线至纸边、各标度线至起始标a.
度线的尺寸；
测量3个圆孔（方孔）的直径（边长）和其对应的3个长圆孔（长方孔）短轴（短边）的尺寸；b.
c．测量上述纵向相邻两孔距、纵向对应两孔距的尺寸；d。以上述3个圆孔（方孔）和长圆孔（长方孔）中心间起始标度线作垂线，测量其中心线的平行度，测量其圆孔（方孔)中心联线至起始标度线尺寸；520
QB/T 3509--1999
e。·在时间标度圆弧上取左、中、右三点，找出圆心测量其半径偏差。5.4.2圆图记录纸尺寸允差
按下列步骤和方法进行测量和计算：a。在直角坐标系中测量中心孔，两定位孔和边纸的两平行切线间的距离，得出中心孔dd，两定位孔z2和外径DD。
b．以中心孔的坐标原点（to、y），在轴、y轴方向分别测量各标度圆的两平行切线间的距离，取其一半之值，得出各标度圆R1R2、Rr3·和Ryl、Rz、R3。同时测出其各标度圆圆心的坐标（1、yi+a2-yzix-ye*....)。
c．按式(1)计算中心孔至定位孔的中心距(r-αo)+(+-
按式（2)计算各标度圆的圆心（α、y)与中心孔的圆心(oyo)的位置度E：E=V(r-so)2+(y-y0)
e.按式(3)计算各标度圆之间的位置度e：V(αm—aa)2+(ym—ya)
一m标度圆圆心坐标；
式中：rnn标度圆圆心坐标。
（2）
（3）
f.将记录纸偏转45°角，在另一直角坐标的'轴和y轴按上述a～e项方法测量d.和dy，及其坐标原点（r.)与各标度圆的半径R、R、Rr.和R、R、Ry..。分别计算d、R'、E\和e。g、使记录纸的任一标度圆的圆心与测量仪器的回转中心同轴，在记录纸上每隔90°进行回转测量，求出时间标度圆的角度偏差。h，在时间标度圆弧上取左、中、右三点，找出圆心，测量其半径偏差。5.4.3长图记录纸的外形尺寸
用游标卡尺、角尺，精度为0.2mm的金属直尺进行目测检验。5.4.4标度线宽度
用放大倍数为10倍的读数放大镜进行检验。5.5外观
用目测法进行检验。
6检验规则
6.1产品经检验合格后方能出厂，并附产品合格证。6.2以一次交货的数量为一批。交收试验的单位：本式为“本”,卷式为“卷”,圆图为“袋（盒）”。6.3从样本单位中采取试样及处理应按GB/T450《纸与纸板平均试样的采取及检验前试样的处理方法》的规定进行。
6.4交收试验抽样按GB/T2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定进行。
6.5交收试验项目的检查水平、抽样检查方案及合格质量水平（AQL)按表7的规定。521
TTKAoNni KAca
缺陷型类
重缺陷
轻缺陷
涂污试验
QB/T 3509-- 1999
斌验项目
记录纸尺寸允
长形记录纸的外形尺寸
标度线宽度
检查水平
抽样检查方案
二次正常摊
样检查方案
二次正常描
样检查方案
合格质量水平（AQL）
6.6使用方对一批产品质量如有彝议，应在到货后两个月通知生产方，共同对该批产品质量进行取样检验，如不合格，则判该批为不合格批，由生产方处理。7标志、包装、运输、贮存
7.1包装
7.1.1折式可用热缩材料、塑料袋或盒子包装，卷式可用热缩材料和塑料袋包封。热敏记录纸要用避光材料包装。
7.1.2产品和合格证装人纸箱封，箱内四周应放一层防潮纸，纸箱上下盖用胶书纸或纸带封口，寄外埠的外面再用两道塑料带紧固。
7.2标志
7.2.1每本折本、每只卷简和每张圆图记录纸都应有产品名称、产品号、测量范圖和制造厂名称。7.2.2包装箱侧面应标明：
排，产品名称；
h.产品号，
c测范围：
、内数量；
e.包装箱尺寸；
f.包装箱毛重；
g、装籍者工号；
租，出广日期：
、“放置方向”和“防潮”字样。7.3运输
7.3.1产品在运输过程中不得经受雨、雪或液体物质的慢获及机械损伤，热敏记录纸产品要防热、防晒和防撞击，装箱应按放置方向堆数。7.3.2在装卸时，不准将包装箱拖拉移动或从高处扔下。7.4贮存
7.4.1产品应贮存在干燥无虫蛙的室内，室内空气中不应含有引起记录纸变质的有害物质。热缴记录纸产品包装箱存放应商于库房地面0.3x、离墙壁0.5~1.0m，严防受潮、受热、受压、避免接触醇、蘸等化学药品。
7.4.2热辙记录纸使用前保存期为年；显色后保存期为半年。522
序号纸宽
纸幅尺寸
附加说明：
每本厚度
QB/T3509-1999
附录A
（参考件）
长图记录纸尺寸
长圆孔
长方孔
2. 1×2. 5
纵向偏斜
两孔距
两孔距
长图记录纸外形尺寸
横向偏斜
本标准由轻工业部造纸工业局提出。本标准由轻工业部造纸工业科学研究所归口。长度
芯管内径此内容来自标准下载网
本标准由天章记录纸厂、上海工业自动化仪表研究所负责起草。B
本式折
叠宽度
芯管长度
单位：mm
管内径芯长度卷向
印刷面
单位：mm
卷纸外径
≥10m
自本标准实施之日起，JB489—1964《热工记录仪表用记录纸技术条件》和JB2276—1978《工业自动化仪表记录纸型式及基本尺寸》作废。523
