AQ 1033-2007.Safety inspection code of JTP winder for coal mines.
1范围
AQ 1033规定了煤矿用JTP型提升绞车(以下简称绞车)的产品分类、检验要求、检验内容、检验方法、检验规则。
AQ 1033适用于煤矿地面或井下的倾斜巷道和小型立井用来提升物料或者人员所用的绞车。
2规范性引用文件
下列文件中的条款通过AQ 1033的引用而成为AQ 1033的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于AQ 1033,然而,鼓励根据AQ 1033达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于AQ 1033。
IB 2894 安全标志(GB 2894-1996, neq ISO 3864: 1984)
GB 3836.1 爆炸性气体环境用电气设备第1部分:通用要求(GB 3836. 1-2000, eqv IEC60079-0: 1998)
GB 3836.2 爆炸性气体环境用电气设备第2部分:隔爆型“d”(GB 3836. 2-2000, eqv IEC60079-1: 1990)
GB 3836.4 爆炸性气体环境用电气设备第4部分: 本质安全型“i”(GB 3836. 4-2000, eqv IEC 60079-11:1999)
GB/T 7679. 3-2005 矿山机械术语第3部分:提升设备
GB 9969. 1 工业产品使用说明书总则
GB/T 11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级
GB/T 13306 标牌
GB/T 13325 机器和设备辐射的噪声操作者位置噪声测量的基本准则(工程级) (GB/T 13325-1991, neq ISO 6081: 1986)
GB/T 15706.2机械安全基本概念与设计通则第2部分:技术原则与规范(GB/T 15706. 2- 1995, eqv IS0/TR 12100-2: 1992)
GB/T 16855.1 机械安全控制系统有关安全部件 第1部分:设计通则(GB/T 16855. 1-1997, eqv PREN 954-1:1994)
JB/T 1581 汽轮机、汽轮发电机转子和主轴锻件超声波探伤方法JB/T 1581-1996, neq ASTM A418-1991)

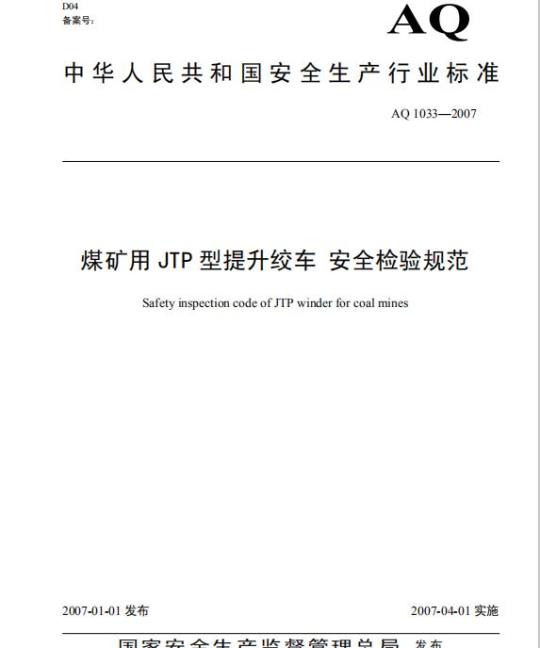

标准图片预览






标准内容

ICS73-010
备案号:
中华人民共和国安全生产行业标准AQ1033—2007
煤矿用JTP型提升绞车安全检验规范Safety inspection code of JTP winder for coal mines2007-01-01发布
国家安全生产监督管理总局
2007-04-01实施
本标准为全文强制性标准。
本标准的附录A是资料性附录。
本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。AQ1033—2007
本标准起草单位:矿用产品安全标志办公室、煤炭科学研究总院上海分院、锦州矿山机器有限责任公司。
本标准主要起草人:王国键、杨大明、金丽莉、陈杰、羊跃海、刘英社。1范围
煤矿用JTP型提升绞车安全检验规范AQ1033—2007
本标准规定了煤矿用JTP型提升绞车(以下简称绞车)的产品分类、检验要求、检验内容、检验方法检验规则。
本标准适用于煤矿地面或井下的倾斜巷道和小型立井用来提升物料或者人员所用的绞车。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB2894安全标志(GB2894-1996,neqIS03864:1984)GB3836.1爆炸性气体环境用电气设备第1部分:通用要求(GB3836.1-2000,eqVIEC60079-0:1998)
GB3836.2爆炸性气体环境用电气设备第2部分:隔爆型“d”(GB3836.2-2000,eqVIEC60079-1:1990)
GB3836.4爆炸性气体环境用电气设备第4部分:本质安全型“i”(GB3836.4-2000,eqVIEC60079-11:1999)
GB/T7679.3-2005矿山机械术语第3部分:提升设备GB9969.1工业产品使用说明书总则GB/T11345-1989钢焊缝手工超声波探伤方法和探伤结果分级GB/T13306标牌
GB/T13325机器和设备辐射的噪声操作者位置噪声测量的基本准则(工程级)(GB/T13325-1991,neqIS06081:1986)
GB/T15706.2机械安全基本概念与设计通则第2部分:技术原则与规范(GB/T15706.2-1995,eqVIS0/TR12100-2:1992)
GB/T16855.1机械安全控制系统有关安全部件第1部分:设计通则(GB/T16855.1-1997,eqvPREN954-1:1994)
JB/T1581汽轮机、汽轮发电机转子和主轴锻件超声波探伤方法(JB/T1581-1996,neqASTMA418-1991
JB/T3277-2004矿井提升机和矿用提升绞车液压站JB/T4263交流传动矿井提升机电控设备JB/T6754.1-1993直流传动矿并提升机电控设备第一部分:机组电控设备JB/T6754.2-1993直流传动矿井提升机电控设备第二部分:晶闸管电控设备JB8516-1997矿井提升机和矿用提升绞车安全要求JB8519矿井提升机和矿用提升绞车盘形制动器MT/T154.8-1996煤矿辅助运输设备型号编制方法MT/T776煤矿机械液压系统总成出厂检验规范《煤矿安全规程》国家安全生产监督管理总局2006年版3术语和定义
AQ1033—2007
GB/T7679.3-2005中确立的术语和定义适用于本标准。为了方便重复列出了GB/T7679.3-2005中的一些术语。
提升绞车卷筒直径diameterofwinderdrum提升绞车卷筒生第一层钢丝绳中心至卷筒中心距离的两倍。【GB/T7679.3-2005,定义2.2.3】3.2
widthofdrum
卷简宽度
卷筒两个挡绳板内侧的距离。
【GB/T7679.3-2005,定义2.2.5】3.3
钢丝绳最大静张力maximumstatictensionofrope与卷筒相切处的钢丝绳所允许承受的最大静载荷【GB/T7679.3-2005,定义2.2.12】3.4
钢丝绳最大静张力差
maximumstatictensiondifferenceofrope钢丝绳的上升侧与下放侧静载荷的最大差值。【GB/T7679.3-2005,定义2.2.13】3.5
maximumhoistingspeed
最大提升速度
与钢丝绳相连的提升容器在单位时间内移动的最大距离。【GB/T7679.3-2005,定义2.2.21】3.6
hoperationbraking
工作制动
提升机或提升绞车在正常运转过程中实现减速和停车的制动。【GB/T7679.3-2005,定义2.2.30】3.7
安全制动
safetybrake
提升机或提升绞车在运行过程中为避免出现安全事故时迅速停车的制动【GB/T7679.3-2005.定义2.2.31】3.8
braketorque
制动力矩
由闸块与制动盘或制动轮产生的摩擦阻力矩。【GB/T7679.3-2005,定义2.2.33】3.9
安全制动空行程时间dead-timeofsafetybraking安全制动时,从发出制动指令到闸块与制动盘或制动轮接触时的间隔时间。【GB/T7679.3-2005定义2.2.39】3.10
最大静力矩
maxbraketorque
由提升机最大静张力或最大静张力差所产生的力矩。3.11
安全防护
safeguard
防止人们由于提升机的外露旋转部件而遭到各种危险的安全措施。3.12
漏油oilleaking
减速器内若有润滑油渗出并形成油流到底部。渗油oil seeping
减速器内若有润滑油渗出有油迹但不下滴。4产品分类
4.1型式
4.1.1结构型式
AQ1033—2007
绞车的结构型式为卷筒缠绕式,由电动机、减速箱、主轴装置(包括卷筒和底座等)、盘形制动器、深度指示器、液压站、润滑站和电控系统等组成。4.1.2按卷筒数量分为:
a)单卷筒绞车;
b)双卷筒绞车。
4.1.3按电气设备类型分为:
a)隔爆型;
b)非隔爆型。
4.1.4按调速方式分为:
a)电阻调速:
b)变频调速;
c)直流调速;
d)开关磁阻。
4.2产品型号
绞车型号表示方法应符合MT/T154.8-1996的规定。JTPB-X
改进序号
补充特征(变频调速为P,直流调速为Z,开关磁阻为D,电阻调速不注)
卷筒宽度,单位为米(m)
卷筒直径,单位为米(m)
隔爆型(非隔爆型不注)
盘形制动器
矿用提升绞车
卷扬机bzxz.net
卷筒个数(单筒不注)
示例1:卷筒直径为1.2m、宽度为1m,采用非隔爆型电阻调速的单卷筒简盘闸式矿用提升绞车的产品型号为:JTP-1.2xl;
示例2:卷筒直径为1.6m、宽度为0.9m,采用隔爆型变频调速的双卷筒盘闸式矿用提升绞车的产品型号为:2JTPB-1.6X0.9P
4.3基本参数
绞车的基本参数及尺寸参见附录A的规定。5检验要求
5.1工作条件
AQ10332007
5.1.1隔爆型绞车工作时,周围空气中的瓦斯、煤尘等不应超过《煤矿安全规程》中规定的浓度。5.1.2非隔爆型绞车不应用于有瓦斯、煤尘等易燃、易爆气体的场所。5.1.3绞车应安装在空气温度0℃~40℃、相对湿度不大于85%(环境温度为20℃土5℃时),海拔高度不超过1000m的机房内,应能防止液体浸入电器内部,无剧烈震动、颠簸,无腐蚀性气体的环境中工作。
5.1.4当海拔高度超过1000m时,需要考虑到空气冷却作用和介电强度的下降,选用的电气设备应根据制造厂和用户的协议进行设计或使用。5.2基本要求
5.2.1绞车应符合本标准的要求,并应按照规定程序批准的图样及技术文件进行制造。5.2.2绞车结构性能和制造质量、使用范围应符合《煤矿安全规程》和JB8516-1997等安全标准规定。5.2.3隔爆型绞车的电气控制设备应符合GB3836.1、GB3836.2、GB3836.4的规定,且应经国家授权的防爆检验机构进行防爆检验,并取得煤矿矿用产品安全标志证书。5.2.4绞车所用的原材料、标准件、外购件均应符合现行国家标准和行业标准的有关规定。5.2.5绞车的通用件、易损件、备用件应保证质量与互换性。5.2.6当减速器工作环境温度低于8℃时需增设加热装置,高于35℃时需增设冷却装置。5.2.7在主机正常运转情况下,减速器使用寿命应不少于50000h。5.2.8钢丝绳安全系数应符合表1的规定。表1钢丝绳安全系数
用途分类
安全系数的最低值
专为升降人员
升降人员时
升降人员和物料
混合提升时
升降物料时
专为升降物料
5.2.9井上提升绞车的滚筒直径与钢丝绳直径之比值不应小于80:井下提升绞车的滚筒简直径与钢丝绳直径之比值不应小于60。如使用密封式提升钢丝绳,应将各相应的比值增加20%。5.2.10卷筒直径与钢丝绳中最粗钢丝的直径之比,井上提升绞车应不小于1200,井下提升绞车应不小于900。
5.2.11卷筒上的钢丝绳缠绕层数应符合下列规定:a)立井中升降人员或升降人员和物料的,1层;专为升降物料的,2层。b)倾斜井巷中升降人员或升降人员和物料的,2层;专为升降物料的,3层。c)建井期间升降人员和物料的,2层。5.2.12立井中用罐笼升降人员时的加速度和减速度,都不应超过0.75m/s。其最大速度不应超过公式(1)所求得的数值,且最大不应超过12m/s。V=0.5VH
式中:
v一最大提升速度,单位为米每秒(m/s):H一提升高度,单位为米(m)。(1)
立井中用吊桶升降人员时的最大速度:在使用钢丝绳罐道时,不应超过公式(1)求得数值的1/2:无罐道时,不应超过1m/s。
5.2.13立井升降物料时,提升容器的最大速度,不应超过用公式(2)所求得的数值:V=0.6VH
式中:
V一最大提升速度,单位为米每秒(m/s);H一提升高度,单位为米(m)。(2)
立井中用吊桶升降物料时的最大速度:在使用钢丝绳罐道时,不应超过公式(2)求得数值的2/3:无罐道时,不应超过2m/s。
5.2.14斜井提升容器的最大速度和最大加、减速度应符合下列要求:AQ1033—2007
a)升降人员时的速度,不应超过5m/s,并不应超过人车设计的最大允许速度。升降人员时的加速度和减速度,都不应超过0.5m/s。b)用矿车升降物料时,速度不应超过5m/s。c)用箕斗升降物料时,速度不应超过7m/s当铺设固定道床并采用大于或等于38kg/m钢轨时,速度不应超过9m/s。
5.2.15用户应根据制造厂说明书的要求进行安装、调试和运转5.3标志
5.3.1绞车应按图样规定的明显位置固定产品标牌和煤矿矿用产品安全标志牌。5.3.2绞车标志的型式和尺寸应符合GB/T13306的规定:煤矿矿用产品安全标志标识的型式和尺寸应符合国家有关机构的规定。
5.3.3标志的内容应符合GB/T13306的规定。内容如下a)制造厂名称、商标;
b)产品型号和名称;
c)主要技术参数;
d)制造编号及出厂日期:
e)“MA”标志和煤矿矿用产品安全标志编号。在绞车安装场所有潜在危险存在时,应设置安全警告标志。安全警告标志应符合GB2894的规5.3.4
每台绞车应随机提供下列技术文件,装入指定箱内:a)产品合格证:
b)煤矿矿用产品安全标志证书复印件:c)产品使用维护说明书(包括绞车总图、基础图、主要零部件安装图、备件和易损件图样、电气原理图、接线图和电气原部件明细表等);d)成套发货表及装箱清单以及备件目录等。5.4使用说明书
5.4.1绞车使用说明书应包括机械和电气两方面内容,其编写应符合GB9969.1的有关规定。5.4.2绞车使用说明书应包括如下内容:a)产品名称、规格和主要技术参数;b)产品特点,主要用途及适用范围c)结构特征及工作原理,结构示意图:d)系统说明(机械传动系统、液压系统、电气控制系统、润滑系统及其他系统):e)安装与调试方法:
f)使用与操作方法;
g)维护与保养方法:
h)常见故障分析及排除方法;
i)安全保护装置及事故处理方法;j)外形尺寸及重量。
k)绞车的工作条件和环境要求。5.4.3绞车操纵和控制部分的说明应清楚、明确。5.4.4使用说明书的用语应适合操作人员阅读。5.4.5使用说明书还应以醒目的方式给出使用与维护中预防危险的特别说明。绞车安装运行中特别的安全说明:a)清楚地告诉操作者哪里有危险,应该采取什么措施,从而在工作中安全地解决:5
AQ1033—2007
b)设备正常启动条件、启动顺序:c)设备正常停机条件、停机顺序:d)有关急停装置和防护装置的安装与功能说明:e)用于并下有防爆要求绞车的特别警告说明:f)关于卷筒、制动装置、深度指示器、过卷保护装置、过速保护装置、限速保护装置、调绳装置传动装置、控制装置、各种保护和闭锁装置运行中的日常检查和维护周期的规定。规定应符合JB8516-1997和《煤矿安全规程》的规定;g)操作者经培训合格后方可上岗,安全防护措施应作为培训的重点内容之一。5.4.6维护和保养作业中的特别的安全说明:如果操作人员需要在危险范围内进行维护工作,那么应在下列条件下才能进行:a)应有两名对安全条例完全熟悉的人,一个对进行维护工作的另一个人的安全进行监控;b)监控人员能方便地触及到急停装置;c)进行维护的区域应有相应的照明:d)监控者与维护工之间要有一种可靠的方式进行对话;e)只有当绞车处于停机状态,启动开关无人能够触及,并悬挂警示标志时,才允许一个人独自对设备进行维护。
6检验内容
6.1制造与装配
6.1.1所用材料均应附有质量保证书,必要时应进行化验或鉴别,确认合格后方可使用。6.1.2外购件、外协件均应附有质量合格证书,部件属安全标志管理的产品应有在有效期内的煤矿矿用产品安全标志证书,必要时按相应标准进行检验,验收合格后方可装配。6.1.3、铸件不应有疏松、气孔、砂眼、裂纹等影响强度的缺陷6.1.4锻件不应有裂纹、夹层、氧化层、折叠、结疤等影响强度的缺陷。6.1.5焊接件焊缝不应有裂纹、夹渣、间断、烧穿等缺陷。6.1.6锐边、尖角和凸出部分的设计应符合GB/T15706.2的规定。6.1.7绞车的控制系统安全部分应符合GB/T16855.1的要求。6.1.8绞车的电控系统应符合下列要求:a)采用交流传动绞车的电控设备的制动、保护和连锁功能应符合JB/T4263的有关规定:b)采用交流机组直流传动绞车的电控设备的电气性能、保护和连锁功能应符合JB/T6754.1-1993中4.5和4.7的规定;
c)采用晶闸管直流传动绞车的电控设备的电气性能、保护和连锁功能应符合JB/T6754.2-1993中4.5和4.7的规定
d)采用可编程序控制器(PLC)的绞车的电控设备,安全回路应具备硬件和软件元余。6.1.9:主轴应进行超声波探伤检查。主轴内部不允许有白点和裂纹,其夹杂和非裂纹性缺陷要求如下:a)在主轴轴心2/3直径范围内单个、零星、分散缺陷和密集缺陷,应符合表2的规定:表2主轴要求
被探截面直径
零件名称
>Φ400
允许存在单个分散性缺陷
最大当量直径
允许存在密集性缺陷
最大当量直径」占截面总面积
起始灵敏度
b)在主轴轴心2/3直径以外范围,允许存在小于等于Φ5mm当量1个,分散性缺陷6个:允许存在小于Φ4mm当量密集缺陷,但缺陷区面积不应超过被探面积的5%。6
AQ1033—2007
6.1.10卷筒上制动盘的支承环、卷筒板、制动盘拼接时各块之间的焊缝均应进行探伤检验,应达到GB/T11345-1989中规定的II级焊缝要求。并应进行高温整体退火或振动处理,以消除焊接内应力6.2外观质量
6.2.1外露旋转部件的颜色应与周围的非旋转部件有明显的区别。6.2.2每处润滑加油点均应有明显的红色标记。6.3主轴装置
6.3.1卷筒径向全跳动量应不大于5mm。6.3.2制动盘表面不应有影响使用性能的缺陷,其端面全跳动量应不大于0.5mm。6.3.3卷筒两端挡绳板轮缘表面粗糙度R.值应不大于50um;制动盘表面粗糙度R值应不大于3.2um6.3.4带绳槽式卷筒上缠绕两层及两层以上钢丝绳时,应设有带绳槽的衬垫;钢丝绳层间过渡区应设置钢丝绳层间过渡块。
6.3.5主轴应在左端部明显位置处打上主轴编号。6.4盘形制动器装置
6.4.1盘形制动器活塞和闸瓦在设计油压下应同时动作,不应有爬行、卡住现象。6.4.2在无负荷条件下,盘形制动器活塞最低动作压力不应超过0.3MPa。6.4.3在设计油压下,盘形制动器闸瓦的行程与设计行程的差值不应大于设计行程的10%。6.4.4在1.25倍设计油压下保持10min,各密封处不应显油迹。6.4.5盘形制动器上应设置闸瓦过磨损保护装置和弹簧疲劳示警装置。6.4.6盘形制动器应装设放气装置。6.5操纵机构
6.5.1在机房内的操纵台安装位置,应能保证司机可清晰地观察到提升钢丝绳及深度指示器指示标记,6.5.2制动手把、操纵手把在全行程范围内操作应方便、灵活、准确、可靠。6.6液压系统
6.6.1元件的安装位置应能安全方便地进行调整与操作。6.6.2各阀的接合面、堵头、集油块使用1.25倍的设计压力Pmax进行试验,保持5min,系统各处不应有永久变形和渗油现象,阀动作应灵活、准确、可靠。6.6.3液压站采用的“调压装置”的调压性能应满足下列要求:a)油压为设计压力Pmax时,控制电流(电压)不应超过设计规定值:b)残压P。应符合表3的规定。
残压试验
设计压力Pmax
残压Po
单位为兆帕(MPa)
6.6.4液压站适应自动化提升要求,装有双套“调压装置”时,同一控制电流I(电压)上升(或下降),对应于两套“调压装置”的上升(或下降)油压相差值不应大于0.2MPa。6.6.5液压站应具有可调整的二级制动性能,即一级制动油压P1和作用时间t1均可根据需要调整6.6.6,立并提升时,并口附近应能解除二级制动,即实现一级制动。6.6.7液压站具有“恒减速制动功能”时,其性能应满足下列要求:a)在安全制动时,系统油压值能根据速度反馈信号的变化而随时调整,以保证减速度达到恒定值:b)从安全制动信号发出到建立恒定减速度α的时间常数应不大于0.8s:c)当恒减速失效时,应立即自动投入二级制动:d)立井提升时,井口附近应能解除恒减速及二级制动,即实现一级制动。6.6.8用于单绳双筒缠绕式绞车的液压站应满足“调绳”要求。6.6.9液压站应具有必要的油压监视、检测元件,如电接点压力表、压力继电器、压力传感器等。7
AQ1033—2007
6.6.10液压站应装有液压油温度检测元件,油温温升不应超过34℃,最高油温不应超过70℃。测量油温的位置应在油泵吸油管中心半径为200mm范围内。6.6.11液压站用压力表应符合下列要求:a)压力表精度等级不应低于1.5级;b)压力表的量程一般为额定压力的1.5~2倍c)使用压力表应设置压力表开关及压力阻尼装置。6.6.12液压站应规定油面的最高与最低位置,并有明显标记,即油标。油标应便于拆卸清洗。6.6.13为防正污染系统,开式油箱应设置空气滤清器:系统回路中应设置滤油器:具有伺服阀、比例阀的压力口处应设置无旁通的滤油器6.6.14为了及时清洗和更换滤油器的滤芯,滤油器应装有污染指示器或设有测试装置。6.6.15液压站应具有独立操纵的工作制动和安全制动装置。压力油应至少有两条以上,且互不干扰的回油路。
6.6.16为确保安全、可靠,各阀的动作应有联锁。6.6.17液压站中油过滤器的过滤精度不应大于20μm,具有伺服阀、比例阀压力口处滤油器的过滤精度不应大于10μm。
6.6.18使用滤油器时,其公称流量应大于实际的过滤油液的流量。6.6.19液压站的清洁度用200网目筛过滤应不超过100mg。6.7减速器空载运行
6.7.1轴头及箱体与箱盖结合面处不应有渗漏油现象。6.7.2减速器应运转平稳,不应有周期性冲击和振动以及周期性不正常噪声。6.7.3减速器空载运行后,油温应不超过70℃,温升应不超过35℃;轴承温度应不超过80℃,温升应不超过40℃。
6.8制动性能
6.8.1盘形制动器动作应灵敏,制动平稳、安全可靠。6.8.2绞车工作制动器和安全制动器制动力矩均不应小于绞车最大静力矩的3倍。制动力矩按公式(3)进行计算。
(Tj×R)Mz≥3
式中:
Tj一试验制动力,单位为千牛(kN):R一卷筒缠绳后的半径,单位为米(m):Mz额定静力矩,单位为千牛米(kNm)。6.8.3制动闸瓦与制动轮缘的接触面积应不小于60%。.(3)
6.8.4绞车应具有不离开座位即能操纵的工作制动(常用闸)和安全制动(保险闸),且彼此各处能各自独立而可靠地实施。
6.8.5绞车除设有机械制动闸外,还应设有电气制动装置。6.8.6安全制动(保险闸)应刹卷筒,采用弹簧力进行制动,电动解除制动:除可有司机操纵外,还应能自动抱闸,并同时自动切断提升装置电源。6.8.7常用闸应采用可调节的机械制动装置。6.8.8保险闸或保险闸第一级由保护回路断电时起至闸瓦接触到闸轮上的空动时间:a)盘形制动闸不应超过0.3s;
b)对斜并提升,为保证上提紧急制动不发生松绳而应延时制动时,上提空动时间不受此限:c)保险闸施闸时,闸瓦不应发生显著的弹性摆动。6.8.9盘形制动器制动闸松闸时,刹车闸块与制动盘面应全部脱开;闸瓦与制动盘之间的间隙应不大于2mm。
6.8.10每对盘形制动器两侧闸瓦间隙之差不应大于0.1mm加闸盘实际最大偏摆量。8
6.8.11工作闸和安全闸共用一套闸瓦时,其操纵和控制机构应分开。6.8.12松闸和制动操纵机构与绞车操纵机构之间应设置联锁装置,AQ1033—2007
6.8.13双卷筒两套安全制动闸瓦的传动装置应分开,每个滚筒应各自有其控制机构的安全闸,而且正常提升时能同步动作。
6.8.14制动闸瓦不应有影响使用性能的龟裂、起泡、分层等缺陷。6.8.15制动闸瓦工作时不应拉毛或刮伤试验盘。6.8.16制动闸瓦应采用符合设计的耐磨材料,与制动盘的设计摩擦系数一般采用0.30~0.35。6.9隔爆型绞车用制动闸瓦摩擦性能6.9.1在摩擦试验时,不应发生有焰燃烧和无焰燃烧现象,在密闭的隔爆箱内不应引起爆炸。6.9.2在摩擦试验时,试件和试验盘表面温度不应大于150℃。6.10深度指示器系统
6.10.1深度指示器系统(包括深度指示器和深度指示器传动装置),应能准确地指示出提升容器在井筒中的位置,并应能迅速而准确地发出减速、井口二级制动解除、停车以及过卷等声、光讯号和电讯号。6.10.2深度指示器所指示的提升容器实际位置误差土50mm。6.10.3系统中各运动环节,在运动中应灵活、平稳,不应有卡阻和振动现象,6.10.4减速、限速及过卷装置动作灵活、可靠并应能及时、准确复位。6.11安全保护装置
6.11.1影响安全的绞车外露旋转部件部位应装设防护装置。6.11.2盘形制动器装置和调绳离合器油路系统的设置,应避免渗漏的油液甩到制动盘上,以免影响制动盘和闸瓦之间的摩擦系数。
6.11.3卷筒边缘高出最外1层钢丝绳的高度,至少应为钢丝绳直径的2.5倍。6.11.4钢丝绳头固定在卷筒上,应有特备的容绳或卡绳装置,不能系在卷筒轴上;绳孔不能有锐利的边缘,钢丝绳的弯曲不能形成锐角。6.11.5防止过卷装置:当提升容器超过正常终端停止位置(或出车平台)0.5m时,应能自动断电,并能使保险闸发生制动作用。
6.11.6防止过速装置:当提升速度超过最大速度15%时,应能自动断电,并能使保险闸发生制动作用。
过负荷和欠电压保护装置应灵活可靠。6.11.8限速装置:提升速度超过3m/s的绞车应装设限速装置,以保证提升容器(或平衡锤)到达终端位置时的速度不超过2m/s;如果限速装置为凸轮板,其在1个提升行程内的旋转角度应不小于270°。6.11.9深度指示器失效保护装置:当指示器失效时,应能自动断电并使保险闸发生作用。6.11.10闸间隙保护装置:当闸间隙超过规定值时,应能自动报警或自动断电。6.11.11松绳保护装置:绞车应设置松绳保护装置并接入安全回路和报警回路,在钢丝绳松弛时应能自动断电并报警。
6.11.12减速功能保护装置:当提升容器(或平衡锤)到达设计减速位置时,应能示警并开始减速。6.11.13
防止过卷装置、防止过速装置、限速装置和减速功能保护装置应设置为相互独立的双线型式。6.11.14绞车应设置主电机及油泵电机的启动和停正、调绳离合器的离合、闸瓦磨损及碟形弹簧失效指示、液压站和润滑油站温度保护等机电联锁机构。6.11.15如有与冷、热表面接触的危险,应有警告标志或防护装置。6.11.16压力管路的管子和管接头应满足压力要求。高压系统用软管应标明许用压力。在操作位置附近的管子应安装护罩,避免管子破裂伤害操作者。6.11.17绞车应设置总停开关。
6.11.18动力供给中断或中断后重新供给,只能通过手工操纵才能重新启动:当动力供给故障或液压系统压力下降时,应有保护措施,以免发生危险。保护装置和防护措施应保障有效。9
AQ1033—2007
6.11.19绞车应加设定车装置。
6.12调绳机构性能
6.12.1液压调绳机构应满足下列要求:a)在圆周上任意位置,调绳离合器在2.5~3MPa油压下应能平稳、灵活地离开或合上;b)调绳离合器各密封处不应有渗油现象;c)调绳离合器各运动部分动作应灵活、可靠:d)行程开关动作灵活、可靠,灯光讯号应准确。6.12.2机械调绳机构应满足下列要求:a)绳机构各运动部分动作应灵活、可靠;b)保护开关动作应灵活、可靠。6.12.3在调绳时,活动卷筒的闸瓦应处于安全制动状态,固定卷筒的闸仍能正常操作。6.13使用性能
运转应平稳,不应有周期性冲击、振动以及不正常噪声。各结合面处不应有漏油现象。
各部温升及液压系统压力应正常绞车在操纵台位置处的噪声不应大于85dB(A)。6.13.4
6.13.5油温不超过70℃,温升不超过35℃;轴承温度不超过80℃,温升不超过40℃。6.13.6
绞车的钢丝绳最大静张力、钢丝绳最大静张力差和最大提升速度均应参见附录A确定。安全制动时的制动减速度应符合表4的规定。自然减速度按公式(4)进行计算。表4制动减速度
运行状态
上提重载
下放重载
式中:
0<15°
倾角0
15°≤0≤30°
Ac=g(sin0+fcos0)
Ac一自然减速度,单位为米每秒平方(m/s2):g
重力加速度,单位为米每秒平方(m/s2);井巷倾角,单位为度(°);
绳端载荷的运行阻力系数,一般取0.010~0.015。6.13.8各部位不应有异常现象发生。7检验方法
7.1探伤试验
用探伤仪进行检测。主轴内部缺陷应按JB/T1581中的规定进行测定。7.2制动盘面全跳动量测定
用百分表测定。
7.3盘形制动器装置试验
盘形制动器装置试验按JB8519的规定进行。7.4液压系统试验
7.4.1液压站试验
按JB/T3277-2004中的规定进行。7.4.2液压系统试验
按MT/T776中的规定进行。
7.4.3液压系统的清洁度测定
0>30°
