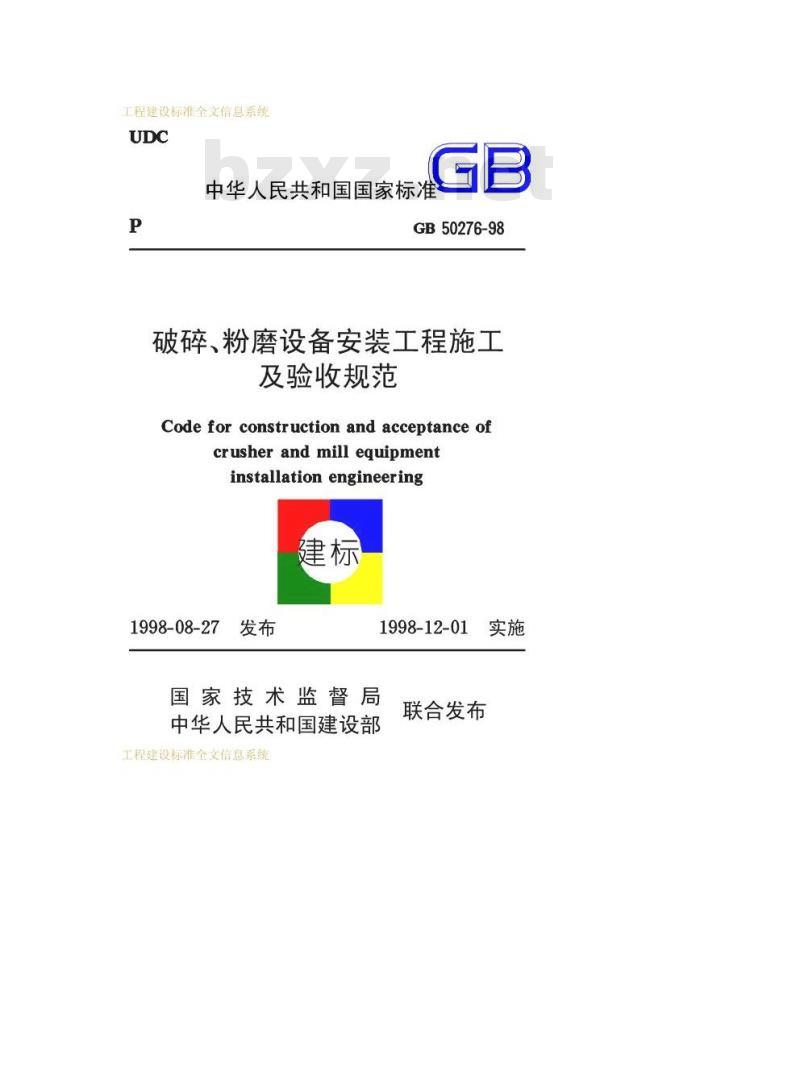

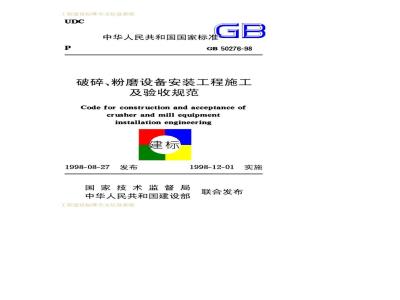

中华人民共和国国家标准
GB50276-98
破碎、粉磨设备安装工程施工
及验收规范
Code for construction and acceptance ofcrusher and mill eguipment
installation engineering
1998-08-27
1998-12-01
国家技术监督局免费标准bzxz.net
中华人民共和国建设部
工程建设标准全文信息系统
联合发布
工程建设标准全文信息系统
中华人民共和国国家标准
破碎、粉磨设备安装工程施工
及验收规范
Code for construction and acceptance ofcrusherandmill equipment
installation engineering
GB50276—98
主编部门：原中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1998年12月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

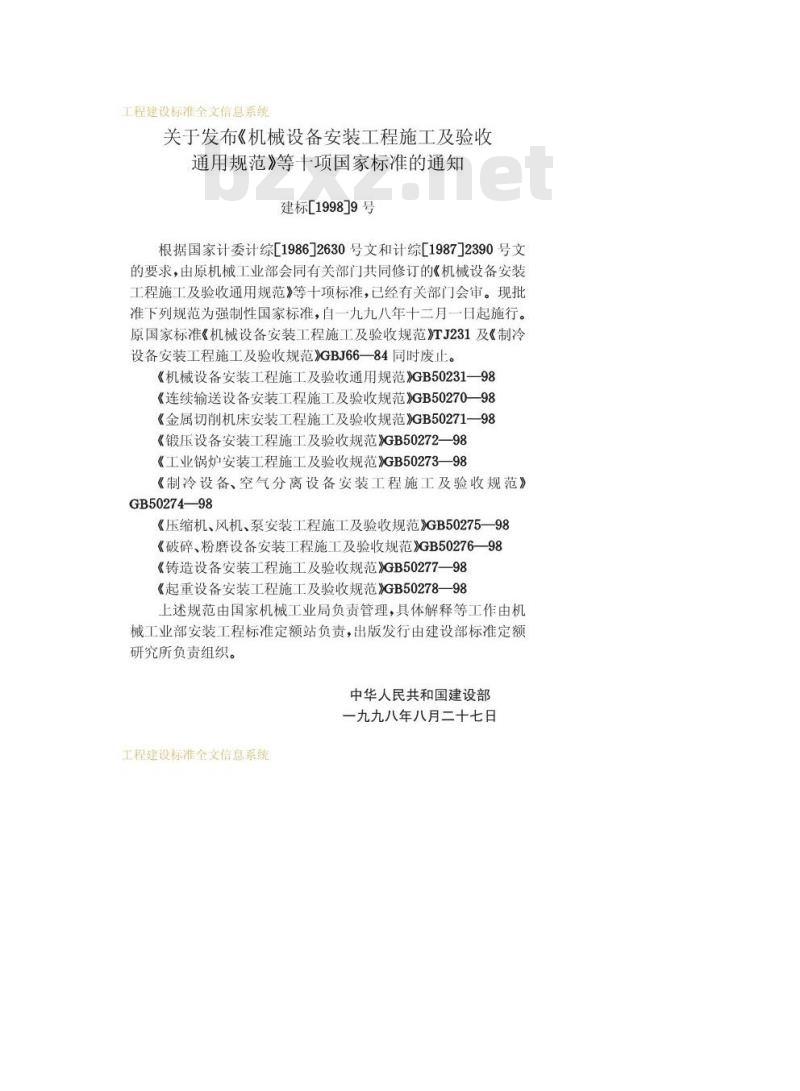

关于发布《机械设备安装工程施工及验收通用规范》等十项国家标准的通知建标[1998]9号
根据国家计委计综[1986]2630号文和计综[1987]2390号文的要求，由原机械工业部会同有关部门共同修订的《机械设备安装工程施工及验收通用规范》等十项标准，已经有关部门会审。现批准下列规范为强制性国家标准，自一九九八年十二月一日起施行。原国家标准《机械设备安装工程施工及验收规范》TJ231及《制冷设备安装工程施工及验收规范》GBJ66一84同时废止。《机械设备安装工程施工及验收通用规范》GB50231一一98《连续输送设备安装工程施工及验收规范》GB5027098《金属切削机床安装工程施工及验收规范》GB50271—98《锻压设备安装工程施工及验收规范》GB50272—98《工业锅炉安装工程施工及验收规范》GB50273—98《制冷设备、空气分离设备安装工程施工及验收规范》GB50274—98
《压缩机、风机、泵安装工程施工及验收规范》GB50275—98《破碎、粉磨设备安装工程施工及验收规范》GB50276—98《铸造设备安装工程施工及验收规范》GB50277—98《起重设备安装工程施工及验收规范》GB50278—98上述规范由国家机械工业局负责管理，具体解释等工作由机械工业部安装工程标准定额站负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部
一九九八年八月二十七日
工程建设标准全文信息系统
工程建设标准全文信息系统

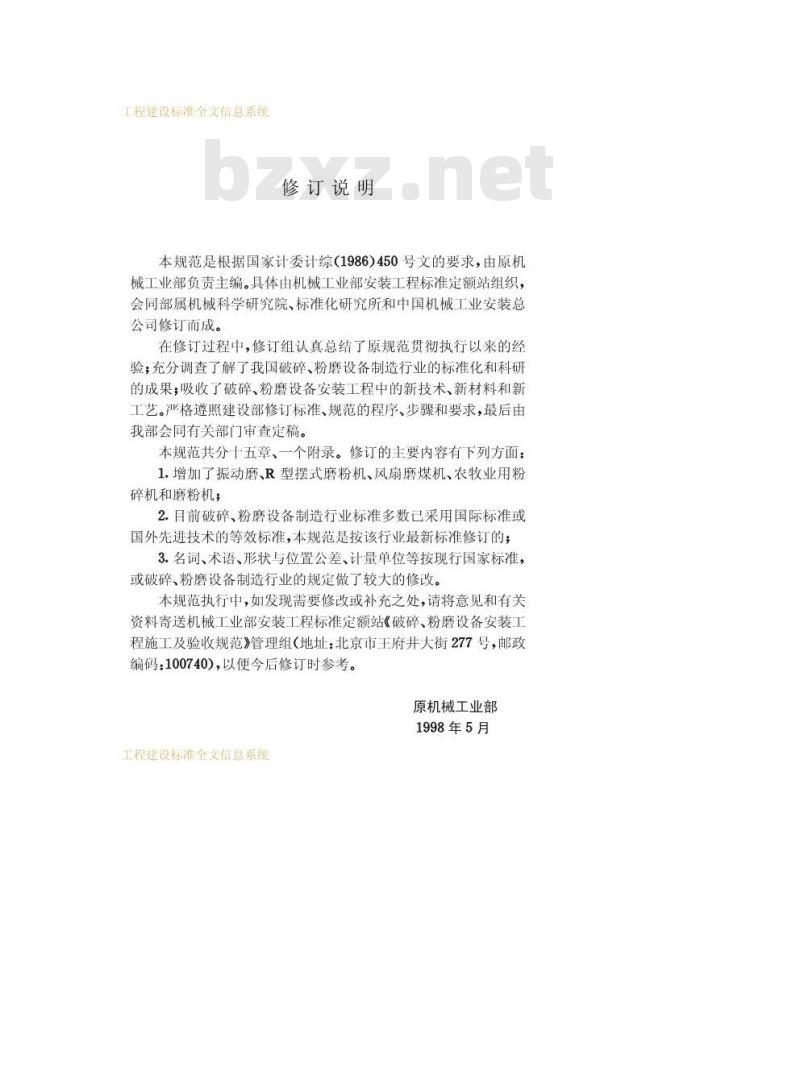

修订说明
本规范是根据国家计委计综（1986)450号文的要求，由原机械工业部负责主编。具体由机械工业部安装工程标准定额站组织，会同部属机械科学研究院、标准化研究所和中国机械工业安装总公司修订而成。
在修订过程中，修订组认真总结了原规范贯彻执行以来的经验；充分调查了解了我国破碎、粉磨设备制造行业的标准化和科研的成果；吸收了破碎、粉磨设备安装工程中的新技术、新材料和新工艺。严格遵照建设部修订标准、规范的程序、步骤和要求，最后由我部会同有关部门审查定稿。
本规范共分十五章、一个附录。修订的主要内容有下列方面：1.增加了振动磨、R型摆式磨粉机、风扇磨煤机、农牧业用粉碎机和磨粉机；
2.目前破碎、粉磨设备制造行业标准多数已采用国际标准或国外先进技术的等效标准，本规范是按该行业最新标准修订的；3.名词、术语、形状与位置公差、计量单位等按现行国家标准，或破碎、粉磨设备制造行业的规定做了较大的修改。本规范执行中，如发现需要修改或补充之处，请将意见和有关资料寄送机械工业部安装工程标准定额站《破碎、粉磨设备安装工程施工及验收规范》管理组（地址：北京市主府井大街277号，邮政编码：100740)，以便今后修订时参考。原机械工业部
1998年5月
工程建设标准全文信息系统
工程建设标准全文信息系统

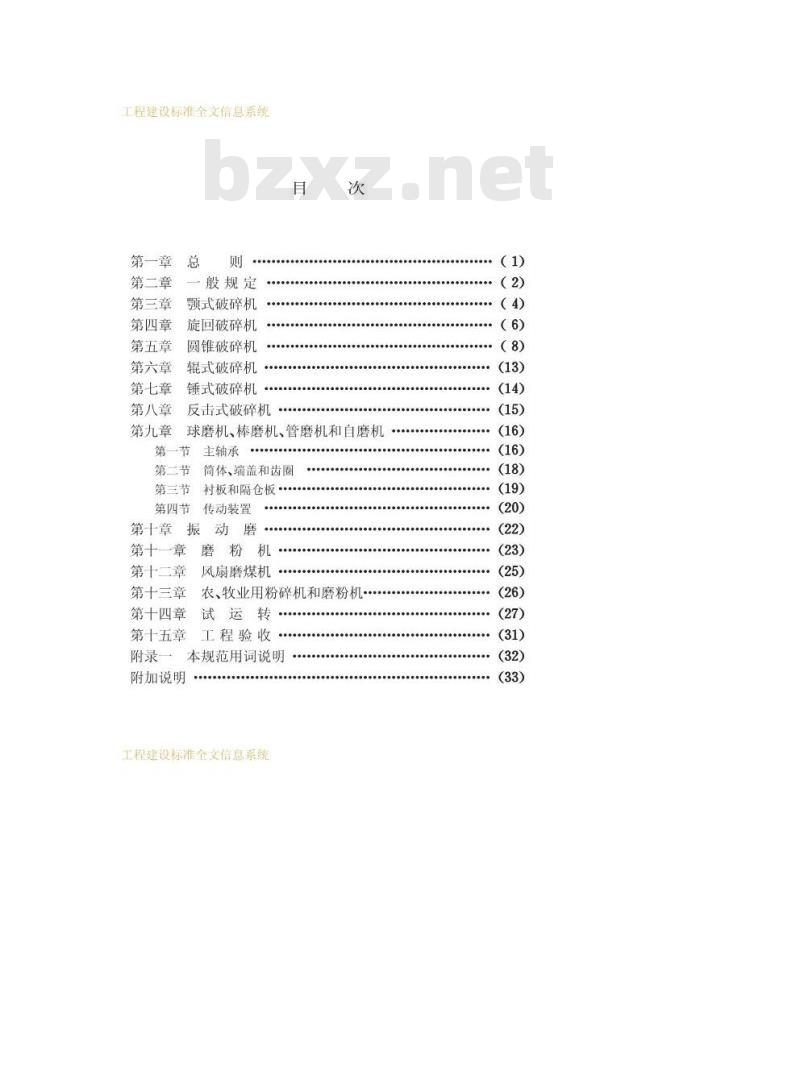

第一章
第二章
第三章
第四章
第五章
第六章
第七章
第八章
第九章
般规定
颚式破碎机
旋回破碎机
圆锥破碎机
辊式破碎机·
锤式破碎机
反击式破碎机
球磨机、棒磨机、管磨机和自磨机第一节
主轴承
第二节筒体、端盖和齿圈
第三节
衬板和隔仓板..
第四节
传动装置
第十章振动磨
磨粉机
第十一章
第十二章
第十三章
第十四章
第十五章
风扇磨煤机
农、牧业用粉碎机和磨粉机
试运转
工程验收
本规范用词说明
附录一
附加说明
工程建设标准全文信息系统
：(14)
·(18)
·(20)
*（26)
工程建设标准全文信息系统
第一章　总　
第1.0.1条为了指导破碎、粉磨设备安装工程的施工及验收，确保安装质量和安全，促进技术进步，提高经济效益，制定本规范。
第1.0.2条
本规范适用于破碎、粉磨矿石、煤炭、耐火材料、建筑材料、化工材料、粮食、饲料和药材等用的破碎、粉磨设备，从开箱起至空负荷试运转为止的施工及验收。第1.0.3条破碎、粉磨设备安装工程施工及验收除按本规范规定执行外，尚应符合现行有关国家标准规范的规定。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章
一般规定
第2.0.1条破碎机卸料通道壁上的金属护板在机座就位前，应固定在基础上，不得将其固定在机座上（图2.0.1)。图2.0.1通道壁上预埋固定的金属护板1机座，2一底托盘：3一金属护板第2.0.2条破碎、粉磨设备与其它设备有连接或衔接关系，在定位时，其定位基准面、线或点与安装基准线的平面位置和标高的充许偏差应符合下列规定：
一、纵、横向平面位置的允许偏差为士3mm；二、标高允许偏差为士5mm。
第2.0.3条当用垫片调整部件时，如调整滑动轴承结合处的间隙、调整破碎锥的偏心套等，宜用设备附带的垫片；如现场配用时，应与原垫片完全相同。
第2.0.4条装配破碎机圆锥齿轮应符合下列要求：一、当设备技术文件无规定时，对齿轮啮合间隙应按现行国家标准《机械设备安装工程施工及验收通用规范》的规定执行；二、齿轮啮合齿面的接触斑点，沿齿高和齿长均不应小于40%，并应趋于齿侧面的中部。
第2.0.5条设备的液压、润滑油（脂)、冷却水、防尘水管路工程建设标准全文信息系统
工程建设标准全文信息系统
和水冷却轴承及冷却器的装配，除应按设计规定执行外，尚应符合下列规定：
、管路的酸洗、冲洗、吹扫、涂漆及回油管路的坡度应按现行国家标准《机械设备安装工程施工及验收通用规范》的规定进行；二、各系统装配后，应按设备技术文件规定进行严密性试验。严密性试验压力应缓慢升高，达到试验压力后，保压10min，再降至工作压力进行检查，各系统的连接部位不得有渗漏现象。第2.0.6条整体出厂的破碎、粉磨设备在安装时，应按本规范相应设备的规定，只进行找正、调平和试运转，并办理工程验收。工程建设标准全文信息系统
工程建设标准全文信息系统
第三章颚式破碎机
第3.0.1条本章适用于筒摆、复摆和复摆型细碎颚式破碎机的安装。
第3.0.2条组装机座应符合下列要求：一、接合面应按设计规定位置进行定位并装上全部定位销：二、接合面的接触应紧密，当螺栓未拧紧时，用0.10mm塞尺检查不得塞入，局部间隙每段长度不应大于100mm，累计长度不应大于接合面边缘总长度的10%；三、架体连接螺栓的预紧力应符合设备技术文件的规定，拧紧时应次序对称，施力应均匀；
四、机座的纵向安装水平不应大于0.50/1000，横向安装水平不应大于0.20/1000，在主轴上和轴承中分面上测量；五、机座上面的部件，应在机座找正、调平并拧紧地脚螺栓后，方得进行组装。
第3.0.3条采用T形头地脚螺栓时，其规格应符合设计的规定，安装应按现行国家标准《机械设备安装工程施工及验收通用规范》的规定执行。
第3.0.4条现场组装动颚时，动额的轴瓦应进行刮研，轴瓦与轴颈的配合应符合下列规定：一、接触角宜为100～120%
二、接触面上的接触点数，在每25mm×25mm的面积内不应少于1个；
三、顶间隙宜为轴颈直径的1/10001.5/1000。第3.0.5条肘板与肘板垫应接触均勾，其间隙每米长度上不应大于1.5mm；颚板与支承面应接触均匀，其间隙以颚板最大工程4建设标准全文信息系统
工程建设标准全文信息系统
尺寸计，每米不应大于3mm。
第3.0.6条主轴承和连杆上的冷却水和润滑油管路在组装前应吹洗洁净，组装在机架上后，应按本规范第2.0.5条的规定进行系统严密性试验。
第3.0.7条滚动轴承装配应符合设备技术文件的规定。非静动压滑动轴承装配时，轴瓦应进行刮研，轴瓦与轴颈的配合应符合下列要求：
一、接触角宜为100～120%
二、接触面上的接触点数，在每25mm×25mm面积内，铜瓦不应少于3个；轴承合金瓦不应少于2个；三，顶间隙宜为轴颈直径的1.2/1000~1.5/1000；四、每侧的间隙宜为顶间隙的50%～75%。工程建设标准全文信息系统
工程建设标准全文信息系统
第四章旋回破碎机
第4.0.1条本章适用于旋回破碎机和液压旋回破碎机的安装。
当机座调平时，应在机座中心孔上端的加工面第4.0.2条
上测量（图4.0.2)，其安装水平不应大于0.10/1000。5
图4.0.2机座找平
1—水平仪;2—平尺，3—机座；4—底托盘;5—金属护板第4.0.3条机座的T形头地脚螺栓的安装，应按本规范第3.0.3条的规定执行。
第4.0.4条油缸用的上摩擦盘应先固定在破碎圆锥轴下端，待安装破碎圆锥时，装入偏心套放在中摩擦盘上，中摩擦盘与下摩擦盘的中心偏移量应符合设备技术文件的规定。第4.0.5条传动壳体法兰与机座结合处，可用垫片调整小齿轮轴向位置，小齿轮传动轴的轴向间隙应符合设备技术文件的规定，调整后并用止推环压紧。工程建设标准全文信息系统
工程建设标准全文信息系统
第4.0.6条圆锥齿轮的装配应符合本规范第2.0.4条的规定。
第4.0.7条偏心套与破碎圆锥主轴和偏心套与机座衬套的装配程序和配合间隙应符合设备技术文件的规定。第4.0.8条装配中架体衬板时，应符合下列要求：一、衬板在中架体吊装前装配；二、衬板装配前应浇灌矾土水泥砂浆层，其强度应比基础混凝土强度高一级；
三、衬板的位置调整合格，且衬板上的水泥砂浆层干透后，方得灌入锌合金，锌合金成分按质量计，一般为：铝3%5%，铜2%～4%，镁<0.1%，其余为锌。
第4.0.9条中架体与机座的法兰端面间的间隙，沿圆周应均匀，其偏差不应大于0.4mm，连接螺栓必须均勾拧紧。横梁与中架体的法兰端面间的间隙沿圆周应均匀相等，其偏差不应大于0.4mm，合格后应用销钉固定。
第4.0.10条在锥体底部球面密封处的上部空间和压板下部空间及吻合螺纹上应填(涂)满润滑脂，并应将破碎壁的固定螺栓紧固。
第4.0.11条
排矿口的尺寸调整应符合设备技术文件的规定。
第4.0.12条
横梁中心孔内应填满由润滑脂和润滑油混合而成的粥状润滑油，其配比可按设备技术文件规定执行，并应装上顶帽。
